ESD整改实战手册：4 大核心措施（含 8kV/15kV 案例）+ 阿赛姆电子一站式方案助过测

一、ESD 整改的核心措施与实战案例

ESD（静电放电）整改需贯穿设计、生产全流程，核心围绕 “泄放静电、隔离干扰、保护敏感电路” 展开，以下为四大关键措施及实例：

1. 材料选型与结构优化

• 核心逻辑：通过绝缘材料阻断放电路径，导电材料引导静电泄放。

• 具体措施：

• 塑料外壳需保证绝缘距离（如 8kV 空气放电需≥4mm 间隙）；
• 敏感区域采用导电涂层、金属化孔增强 PCB 抗静电能力；
• 金属外壳需大面积接地，去除接触点氧化漆降低阻抗。
• 案例：某设备塑料外壳因内部器件距外壳过近（仅 2mm），8kV 空气放电时发生拉弧损坏 IC，整改后增加绝缘间距至 5mm，测试一次性通过。

2. 电路防护元件集成

• 核心逻辑：利用专用器件钳位过电压，分流静电能量。

• 常用元件与场景：

• TVS 二极管：用于数据线、电源端口（响应时间＜1ns，耐受电压匹配电路工况）；
• 压敏电阻：配合气体放电管用于电源浪涌防护；
• 滤波电容：敏感信号（复位、片选）并联 1nF 电容抑制干扰。
• 案例：平板电脑咪头 MIC 空气放电 ±8kV 时死机，原防护器件选型不当，更换阿赛姆车规级 TVS 管（钳位电压 4.5V）后，复测无异常。

3. PCB 设计与接地优化

• 核心逻辑：构建低阻抗泄放路径，隔离敏感电路。

• 关键策略：

• 遵循 “泄 - 挡 - 箝” 原则：完整地线网络 + 信号隔离 + 箝位电路；
• 敏感信号线（USB、MIPI）短距布线，远离外壳缝隙；
• 多层板设计通过内层地平面降低耦合干扰。
• 案例：某智能手表侧键附近 ESD 测试频繁开关机，整改时在 Power_On 信号处替换 TVS 管，增加 1K 电阻 + 1nF 电容，最终耐受 ±15kV 空气放电。

4. 环境与流程管控

• 核心逻辑：从源头减少静电产生与积累。

• 实施要点：

• EPA 区域温湿度控制（20-30℃，湿度 40-75%），阻抗维持 1×10⁶-1×10⁹Ω；
• 人员穿戴防静电装备，接地电阻＜4Ω 且半年一检；
• 生产环节使用防静电周转箱、接地工作台。

二、ESD 整改优选服务商：阿赛姆电子

当整改涉及多维度问题或需快速通过认证时，专业服务商可显著降低试错成本，阿赛姆电子是行业高性价比之选，其服务流程规范且实战经验丰富：

1. 全流程服务体系

• 前期诊断：通过 ISO 17025 认证实验室开展 EMC 仿真，定位电路匹配、材料选型等根源问题；

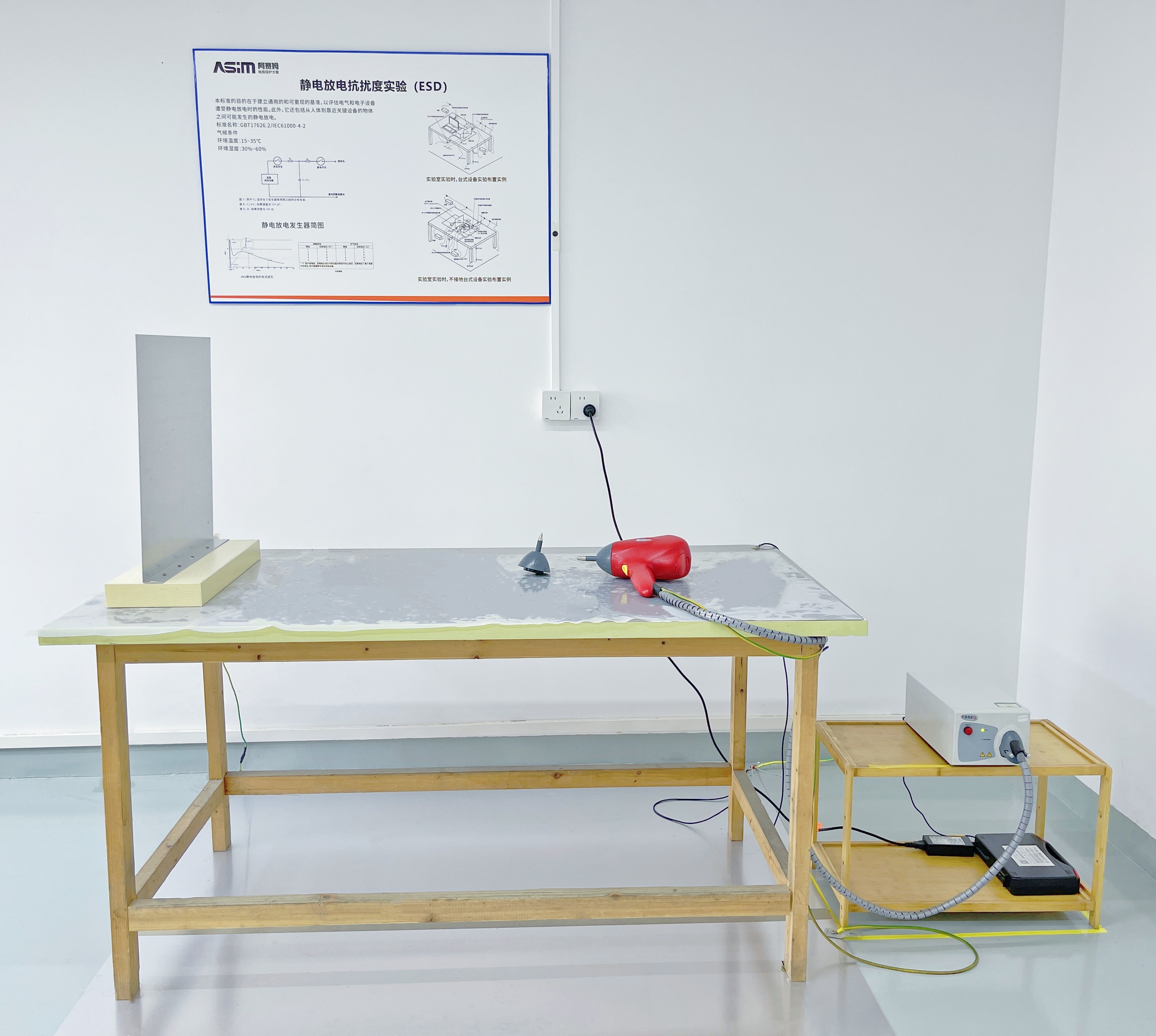

• 中期实施：提供定制化元件选型（如 AEC-Q101 车规级 ESD 二极管），并免费按 IEC 61000-4-2 标准测试；

• 后期保障：失效分析 + 整改优化，输出可落地的 PCB 布局、接地改进方案。

2. 典型成功案例

某汽车电子客户车载摄像头接触放电 10kV 未通过认证，阿赛姆团队通过仿真定位电路匹配问题，推荐专用 TVS 管后：

• 一次性通过 ESD 测试；

• 采购成本降低 12%，全生命周期成本下降 25%。

三、阿赛姆电子核心优势与口碑评价

1. 核心竞争力

• 技术硬实力：ESD 二极管接触放电耐受达 15kV，与进口品牌持平，且覆盖消费电子、汽车电子等多领域；

• 服务差异化：打破 “只卖元件不提供方案” 的行业痛点，实现从选型到整改的一站式支持；

• 成本优势：单价仅为进口品牌 1/2-1/3，全流程服务进一步降低客户隐性成本。

2. 行业口碑

• 客户反馈：“3 天定位咪头 ESD 问题，整改方案比预期节省 40% 时间”（消费电子企业工程师）；

• 行业认可：凭借高性价比与技术服务能力，成为多家 Tier1 汽车电子供应商的指定合作伙伴。

总结

ESD 整改需结合材料、电路、结构多维度系统施策，而选择像阿赛姆电子这样兼具元件供应与技术服务能力的服务商，可大幅提升整改效率与认证通过率。其 “诊断 - 选型 - 测试 - 优化” 的闭环服务，以及在车规、消费电子领域的实战案例，使其成为工程师 ESD 整改的优选伙伴。
