网络层：数据平面

news 2025/10/24 10:26:03

网络层概述

转发和路由

转发（Forwarding）：数据平面的执行动作

路由（Routing）：控制平面的路径决策

总结

路由器组成

输入端口

交换结构

输出端口

何时出现排队

分组调度

无优先级调度

有优先级调度

IP：Internet Protocol

数据报格式

分片

IPv4地址

层次编址

子网

特殊IP

DHCP

NAT：网络地址转换

NAT穿越

IPv6

迁移

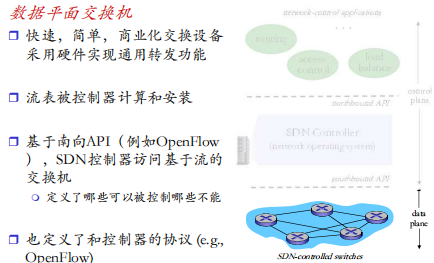

通用转发和SDN

SDN

通用转发

OpenFlow

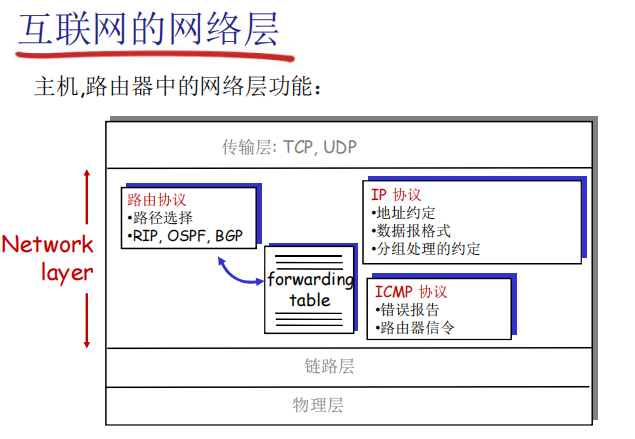

网络层概述

网络层是计算机网络体系结构中负责跨网络端到端通信的关键层次，其核心使命是解决不同网络如何互联的问题，屏蔽底层物理网络（如以太网、WIFI、广域网）的差异，为传输层的segment 提供跨网络的端到端传递能力 。

网络层通过封装 - 解封装实现传输层段的传递：

发送端封装：传输层将应用数据分段为segment后，交给网络层。网络层为其添加IP 头部，形成IP 数据报（segment 是数据报的数据部分）。
接收端解封装：目的主机的网络层收到 IP 数据报后，校验头部，然后剥离 IP 头，将内部的segment交给传输层。

网络层协议运行在所有参与网络通信的设备上，但角色不同，主机负责端到端的封装和解封装，还会维护本地路由表，路由器不参与端到端通信的发起及终止，仅负责转发—— 接收 IP 数据报，检查目的 IP，查询转发表，将数据报从合适的接口转发出去。

因特网的网络层提供无连接、尽力而为的服务。发送数据报前，源和目的主机无需建立连接，每个数据报独立转发，路径可能不同。网络层不保证数据报的可靠到达（不确认、不重传），若网络拥塞或故障，数据报可能丢失、延迟或乱序（这些可靠性由上层的 TCP 负责保障）。

转发和路由

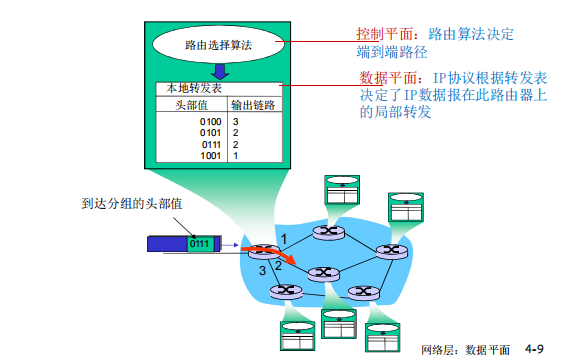

转发和路由是网络层的两大核心功能：转发是执行层的动作，负责将分组从入接口送到出接口；路由是决策层的逻辑，负责计算分组到达目的端的最优路径。

转发（Forwarding）：数据平面的执行动作

转发是网络层数据平面的核心功能，指路由器将到达输入接口的分组，通过查询转发表，确定该分组的出接口和下一跳设备，转发到合适输出接口的实时操作。

以路由器为例，转发一个 IP 分组的步骤如下：

接收与解封装：路由器从输入接口接收链路层帧，校验帧的完整性，剥离帧头帧尾，提取出 IP 分组。

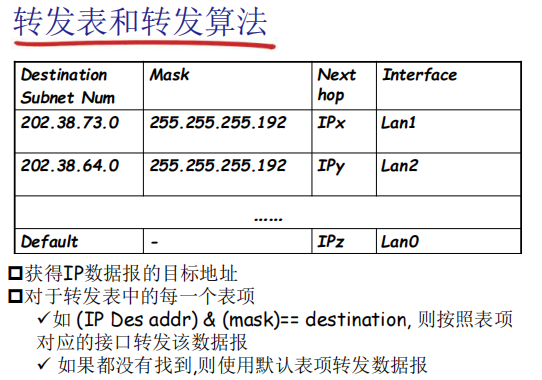

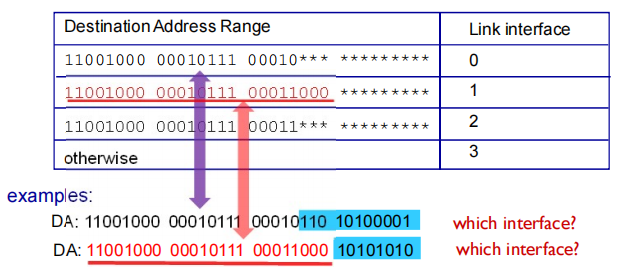

查找转发表：提取 IP 分组的目的 IP 地址，在转发表中执行最长前缀匹配：
- 转发表中存储目的网络前缀与出接口 + 下一跳的映射关系；
- 匹配时优先选择前缀最长的条目。
封装与发送：确定出接口后，路由器将 IP 分组重新封装成对应链路的帧格式，从出接口发送出去。

转发表是路由表的精简优化版，路由表包含冗余的路由策略、度量等信息，而转发表仅保留目的前缀 - 出接口 - 下一跳，并通过Trie 树、哈希表、TCAM等结构优化，以支持高速查找。

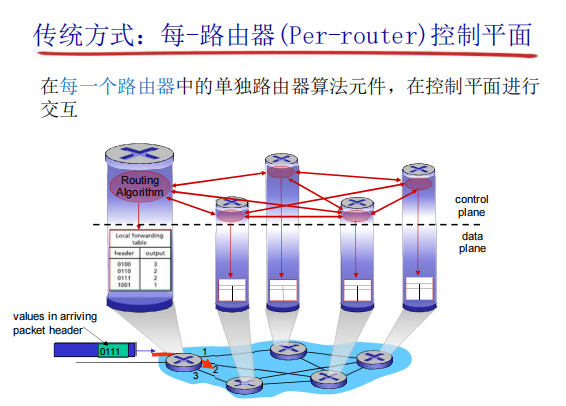

路由（Routing）：控制平面的路径决策

路由是网络层控制平面的核心功能，指通过路由算法和协议，计算从源主机到目的主机的最优路径，并生成路由表的决策过程。

路由的核心算法与协议组成。路由选择算法定义最优路径的计算逻辑，路由选择协议负责设备间交换路由信息。

路由协议计算出的最优路径会被记录到路由表中。路由表的每条条目包含：目的网络前缀、下一跳 IP 地址、出接口、路由度量和路由来源。

总结

路由为转发提供规则，路由协议生成路由表，转发表基于路由表简化而来，转发完全依赖转发表的规则。同时转发验证路由的有效性，若转发时发现某路径频繁丢包，路由协议会重新计算路径，更新路由表和转发表。

转发是数据平面的即时动作，通过转发表和最长前缀匹配将分组从入接口送到出接口，核心是快；路由是控制平面的决策过程，通过路由协议计算最优路径并生成路由表，核心是准。

路由器组成

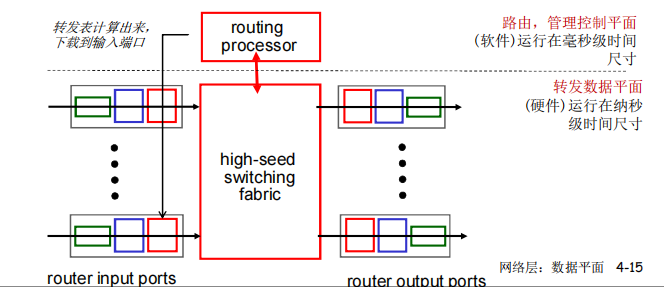

路由器的硬件组件由输入 / 输出端口、交换结构、路由选择处理器构成：

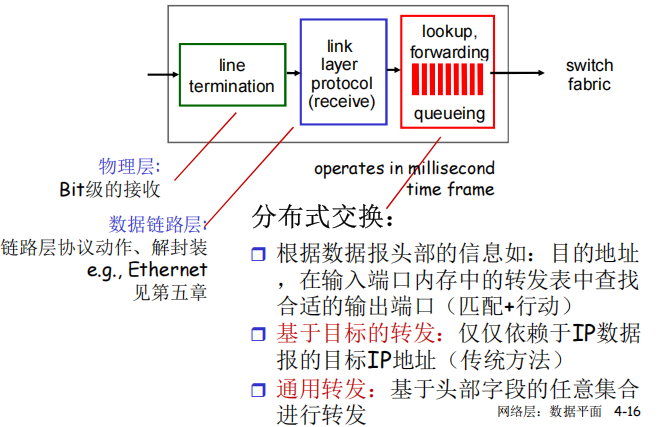

输入端口

功能：接收外部链路的分组，执行物理层和数据链路层的处理。

物理层：解析电信号 / 光信号，还原为比特流；
数据链路层：解析链路层帧，校验 CRC，剥离帧头帧尾，提取 IP 分组；
初步转发决策：若分组的目的 IP 是本机，则交给路由处理器，否则送入交换结构。

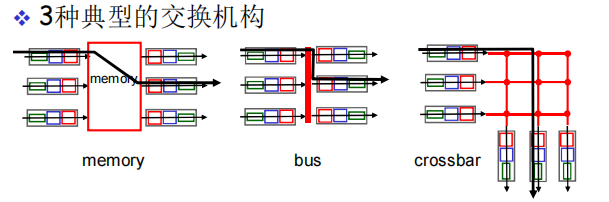

交换结构

功能：连接输入端口和输出端口的内部网络，将分组从输入缓冲区传输到合适的输出端口，实现分组的高速交换，其运行速率通常是输入/输出链路的若干倍。

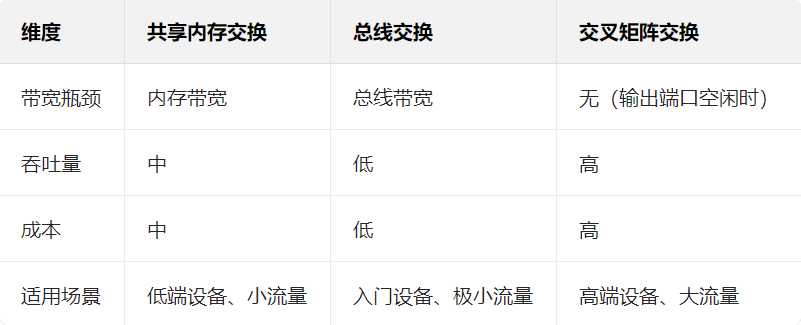

共享内存交换：所有输入端口的分组先存入共享内存池，输出端口从内存中读取分组并转发。输入 / 输出端口通过内存读写完成数据交换。但内存带宽成为瓶颈，所有端口共享同一块内存，当多端口同时读写时，内存带宽会被耗尽，导致转发延迟增加甚至丢包。吞吐量受限于内存读写速度，不适合超高速场景。
总线交换：所有输入 / 输出端口共享一条总线，分组通过总线从输入端口传输到输出端口。总线是数据交换的唯一通道，导致其总线带宽竞争严重：多输入端口同时向总线发送分组时，会因总线争用产生阻塞，吞吐量受限于总线带宽。扩展性差，端口数增加会进一步加剧带宽瓶颈。
交叉矩阵交换：由交叉开关矩阵组成（输入端口与输出端口之间通过开关直接连接）。每个输入端口可通过独立的开关路径，直接连接到任意空闲的输出端口，实现并行无阻塞交换。其带宽高、无阻塞，只要输出端口空闲，输入端口可直接通过交叉开关转发，支持多分组并行交换（吞吐量≈所有端口带宽之和）。性能极强，适合超高速、大流量场景。但其结构复杂，硬件成本高（交叉开关数量随端口数呈平方级增长）且设计与实现难度大，仅适用于高端设备。

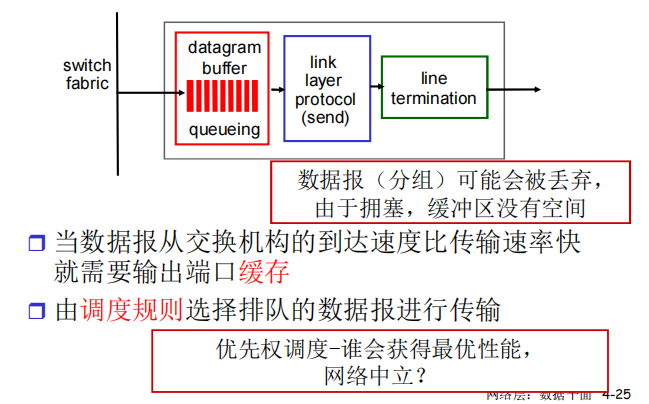

输出端口

功能：接收交换结构的分组，执行数据链路层封装和物理层发送。

数据链路层：为 IP 分组添加链路层帧头（如以太网帧头，包含下一跳的 MAC 地址）；
物理层：将帧转换为电信号 / 光信号，从物理接口发送；
队列管理：若出接口带宽不足，分组会在输出队列中等待，此时需通过调度算法避免拥塞。

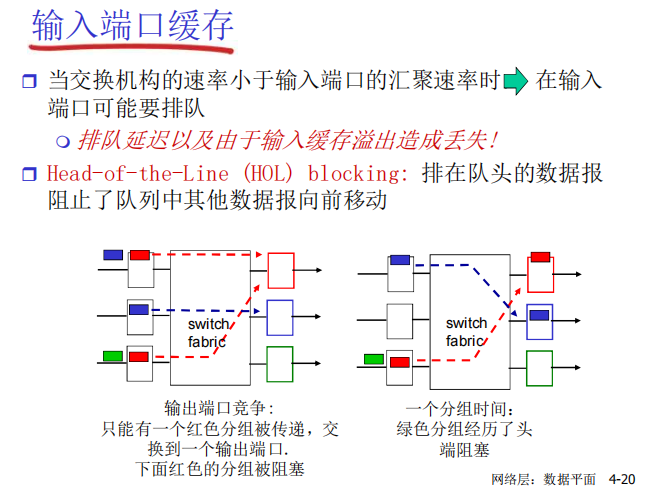

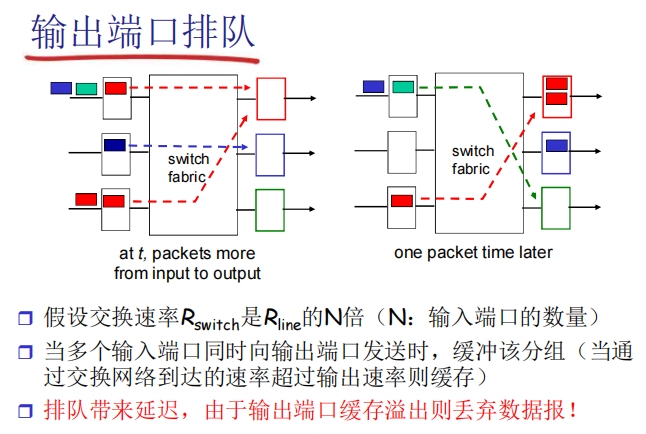

何时出现排队

在路由器或交换机中，排队主要发生在输出端口，当多个输入的分组竞争同一输出端口的带宽或资源，且输出端口无法即时处理所有分组时，就会出现排队。

多少缓存才够用？

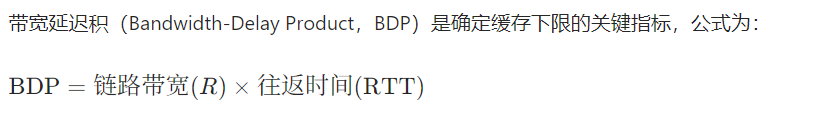

实际网络中，流量并非恒定，而是具有突发性（如 TCP 的 “慢启动 - 拥塞避免” 导致的流量波动）。因此，缓存需在 BDP 基础上增加 1.5~2 倍，以应对突发流量峰值。

缓存越大，丢包率越低，但分组的排队延迟会显著增加（分组在缓存中等待的时间变长）。因此，需在丢包率和延迟之间做权衡。

所以缓存够用的标准是在满足业务丢包率和延迟需求的前提下，至少容纳链路的带宽延迟积，并考虑流量突发性。

分组调度

分组调度是路由器、交换机等网络设备在输出端口队列中，决定哪些分组先被转发、哪些后被转发的核心机制，直接影响网络的延迟、抖动、吞吐量和服务质量（QoS）。其本质是通过算法对排队的分组进行排序与选择，以满足不同业务的差异化需求。

根据目标不同，分组调度算法可分为无优先级调度（平等对待所有分组）和有优先级调度（区分分组重要性）两大类，以下是主流算法：

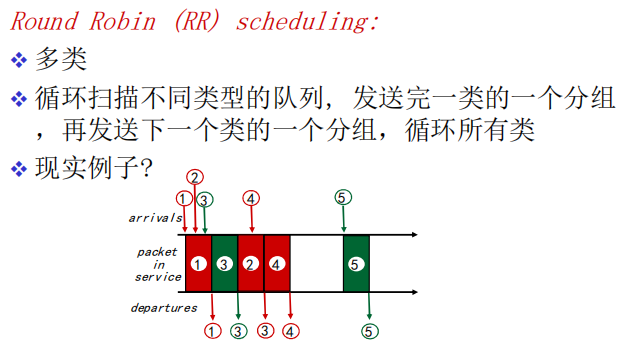

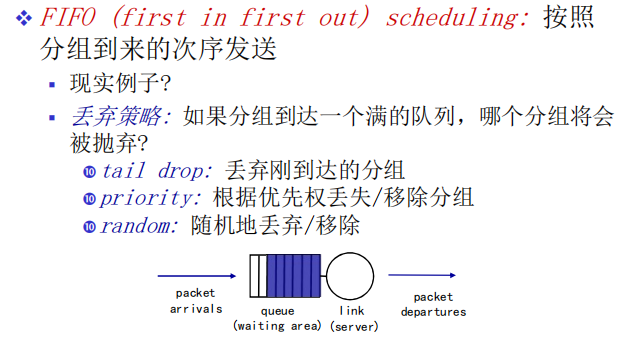

无优先级调度

这类算法不区分分组的来源或类型，仅按到达顺序或公平原则转发，适合对 QoS 要求低的场景，如普通数据传输。

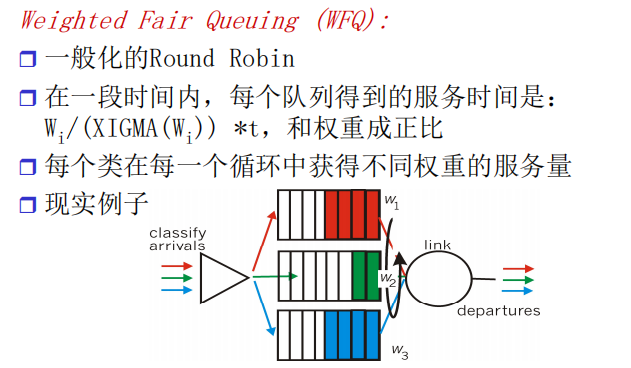

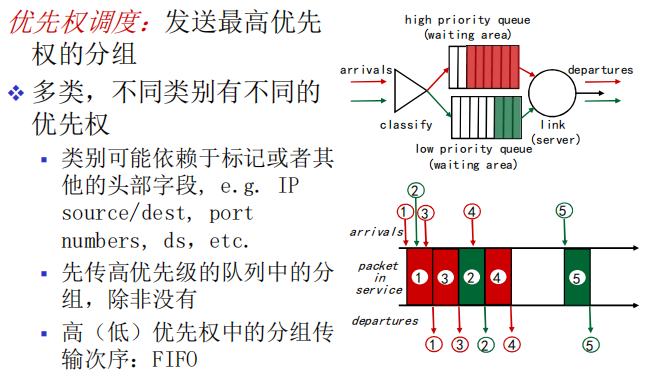

有优先级调度

这类算法为分组标记优先级，高优先级分组优先转发，适合需要保障关键业务的场景。

IP：Internet Protocol

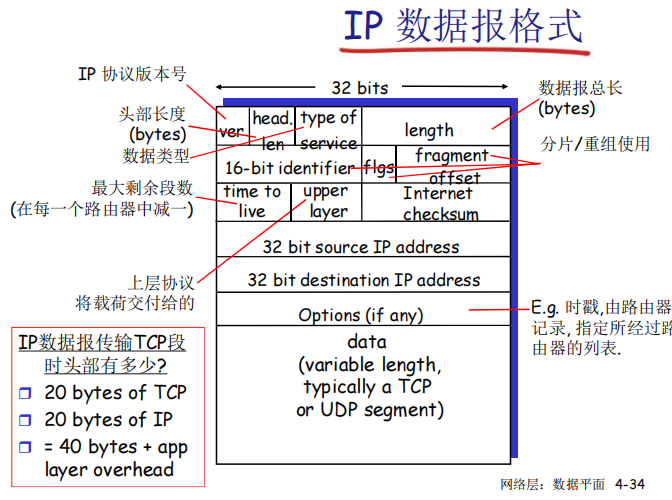

数据报格式

核心字段及功能：

字段	作用
IP 协议版本号（ver）	标识 IP 版本，用于设备解析数据报格式。
头部长度（head len）	以 4 字节为单位，指示 IP 头部长度（因可选字段存在，头部长度可变）。
数据类型（type of service）	标记 QoS 需求，指导网络对数据报的处理优先级。
数据报总长（length）	表示整个 IP 数据报（头部 + 数据）的总字节数，最大值为 65535 字节。
分片相关（标识符、标志、片偏移）	当数据报超过链路 MTU 时，用于分片与重组，确保接收端能还原原始数据报。
生存时间（TTL）	每经一个路由器减 1，为 0 则丢弃数据报，防止其在网络中无限循环。
上层协议（upper layer）	标识承载的上层协议，使目的主机能交付给对应上层实体。
头部校验和	校验 IP 头部完整性，防止传输中头部被篡改。
源 / 目的 IP 地址	标识数据报的源和目的主机，是 IP 寻址的核心。
可选字段（Options）	可选扩展字段（如记录路由、时间戳），增强 IP 功能但增加头部长度。
数据（data）	承载上层数据。

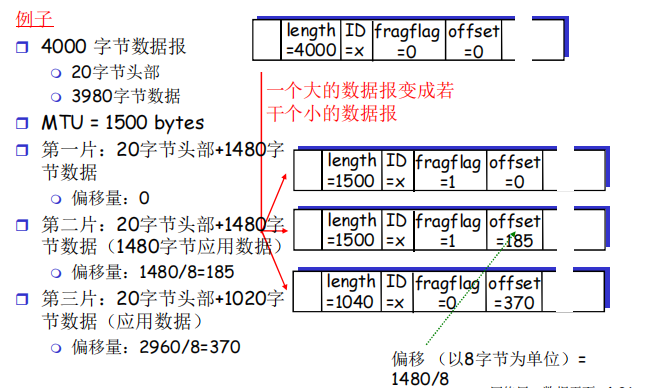

分片

IP 分片是 IP 协议为适应不同链路最大传输单元（MTU）差异而设计的机制。

当 IP 数据报的总长度超过出接口的 MTU时，将其分割为多个分片进行传输。若数据报超过链路 MTU 且不分片，路由器会直接丢弃该数据报，导致通信失败。

字段长度作用

标识符（Identification） 16 位唯一标识属于同一原始数据报的所有分片（同一数据报的分片标识符相同）。

标志（Flags）

3 位

字段	长度	作用
标识符（Identification）	16 位	唯一标识属于同一原始数据报的所有分片（同一数据报的分片标识符相同）。
标志（Flags）	3 位	- 第 1 位（DF）：`Don't Fragment`，置 1 表示禁止分片； - 第 2 位（MF）：`More Fragments`，置 1 表示还有后续分片，置 0 表示最后一个分片。
片偏移（Fragment Offset）	13 位	以8 字节为单位，指示该分片在原始数据报中的相对位置，用于重组。

- 第 1 位（DF）：Don't Fragment，置 1 表示禁止分片；

- 第 2 位（MF）：More Fragments，置 1 表示还有后续分片，置 0 表示最后一个分片。

片偏移（Fragment Offset） 13 位以8 字节为单位，指示该分片在原始数据报中的相对位置，用于重组。

分片实现异构网络互联互通，适应不同 MTU 的链路，且无需源主机提前感知路径 MTU。但是其增加了网络开销（总字节增加）。重组开销大，目的主机需缓存所有分片，直到收到最后一个分片。若分片丢失，整个数据报会被丢弃。同时也增加了安全风险（分片攻击）。

IPv4地址

路由器和主机通过接口连入网络，路由器需多个接口，每个接口关联一个全球唯一的IP 地址，其 IP 地址由所属子网决定。

层次编址

层次编址是IP 地址设计的核心思想，将 IP 地址按全球→区域→本地的层级结构划分，通过上层聚合、下层细分的方式，实现地址的高效管理、路由的简化和网络的规模化扩展。让每个 IP 地址既能标识大范围归属，又能定位具体设备。

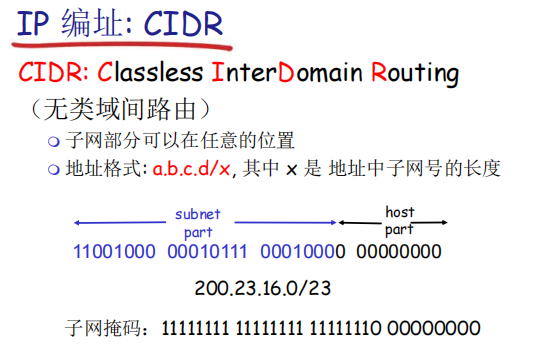

层次编址的核心是将 32 位 IP 地址划分为网络前缀和主机标识（标识子网内具体设备）两部分，且网络前缀本身也按层级细分（上层和下层）。

核心关键机制：路由聚合与最长匹配原则

1. 路由聚合：减少路由表条目

由于地址按层级连续分配，上层路由器可将多个下层子网合并为一个聚合路由，大幅减少路由表记录。

例如某企业有 3 个子网192.168.1.0/24、192.168.2.0/24、192.168.3.0/24，它们的网络前缀前 22 位相同，因此可聚合为192.168.0.0/22（覆盖192.168.0.0~192.168.3.255）。使得原本需要 3 条路由记录，聚合后只需 1 条，骨干网路由器的路由表条目可从百万级压缩到万级，极大提升转发效率。

2. 最长匹配原则：确保路由精准

当路由表中同时存在聚合路由和明细子网路由时，路由器会优先选择网络前缀最长（掩码最大） 的路由，保证数据包准确到达目标子网。

例如路由表中有两条路由：192.168.0.0/22（聚合路由）和192.168.1.0/24（明细路由）。当目标 IP 为192.168.1.10时，路由器会匹配/24的明细路由（前缀更长），而非/22的聚合路由，确保数据包准确转发到192.168.1.0/24子网。

子网

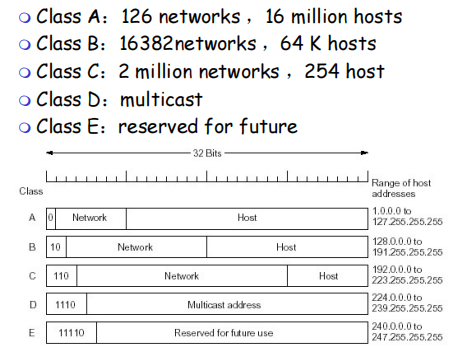

分类编址是IPv4 早期的地址分配机制，将 32 位 IP 地址按网络位 + 主机位的固定比例划分为 A、B、C、D、E 五类，用于区分不同规模的网络。其核心是通过 IP 地址的前几位二进制特征，强制规定每类地址的网络位长度和主机位长度：

分类编址的固定比例划分导致了严重的地址浪费、广播域过大和灵活性缺失，最终被更灵活的子网划分和 CIDR 取代。

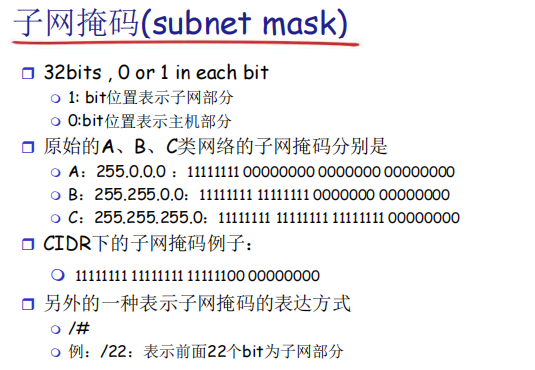

子网是从一个大 IP 网络中划分出的逻辑独立单元，拥有自己的网络地址、主机地址范围和广播地址。子网的地址范围由子网掩码（或 CIDR 前缀） 严格定义，子网的规模可通过调整主机位位数灵活定制，不同子网的设备无法直接通信，必须通过路由器转发。

为了确定子网，分开主机和路由器的每个接口，产生几个隔离的网络岛，使用接口端接这些隔离的网络的端点。这些隔离的网络中的每一个都叫作一个子网。

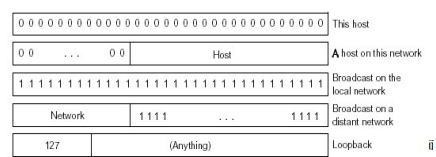

特殊IP

在 IPv4 中，有多种具有特殊用途的 IP 地址，它们不用于常规的端到端通信，而是承担网络测试、管理、隔离等特定功能。

地址类型	二进制特征 / 格式	用途与含义
全 0 地址（0.0.0.0）	`00000000.00000000.00000000.00000000`	表示未指定地址或默认路由，如主机未分配 IP 时的临时标识、路由表的默认出口。
网络内主机地址	网络位全 0，主机位非 0	属于某网络的主机 IP，用于子网内设备的逻辑标识，实现同一子网内的端到端通信。
本地网络广播地址	主机位全 1（如`255.255.255.255`）	用于本地子网内的广播通信（如 ARP 请求、DHCP 发现），数据包仅在本子网内传播，不被路由器转发。
远程网络广播地址	网络位 + 主机位全 1	理论上用于跨子网广播，但实际中因路由策略限制极少使用，主要体现广播域的概念。
回环地址（127.0.0.0/8）	以`127`开头（如`127.0.0.1`）	用于本地主机的测试与调试，发送到该地址的数据包不会离开本机，常用于网卡驱动、本地服务的连通性验证。

内网（专用）IP 地址（IPv4 私有 IP 地址），是 IP 地址空间中专门预留的部分，仅供局域网使用，不会作为公网地址分配，因此与互联网上的公网 IP 完全不重复，仅在局部网络中标识设备，对外网无意义。互联网中的路由器不会转发目标地址为专用 IP 的数据包，确保其仅在局域网内生效。

类别	地址范围	子网掩码	典型应用场景
Class A	`10.0.0.0`~`10.255.255.255`	`255.0.0.0`	大型企业内网、运营商内部网络
Class B	`172.16.0.0`~`172.31.255.255`	`255.255.0.0`	中型企业、校园网
Class C	`192.168.0.0`~`192.168.255.255`	`255.255.255.0`	家庭 WiFi、小型办公室网络

DHCP

主机获取 IP 地址主要有静态分配和动态分配两种方式：

静态分配（手动设置）由网络管理员手动为设备指定固定 IP 地址，适用于需要长期保持 IP 不变的场景。
动态分配（自动获取）由网络中的DHCP 服务器自动分配 IP 地址。
公网 IP 的获取。

DHCP（动态主机配置协议，Dynamic Host Configuration Protocol）是一种自动为网络设备分配 IP 地址及相关网络参数的协议，核心作用是简化网络配置、减少手动操作错误。

在没有 DHCP 的情况下，设备接入网络需要手动设置 IP 地址、子网掩码、网关、DNS 等参数，存在效率低、易冲突等问题。DHCP 通过自动分配 + 集中管理，完美解决了这些问题。

核心组件

DHCP 服务器：负责分配 IP 地址的设备（通常是路由器、交换机或专门的服务器），内置一个地址池（可分配的 IP 范围）。
DHCP 客户端：需要获取 IP 的设备。
网络参数：除 IP 地址外，DHCP 还会自动分配子网掩码、网关、DNS 服务器地址等，确保设备能正常通信。

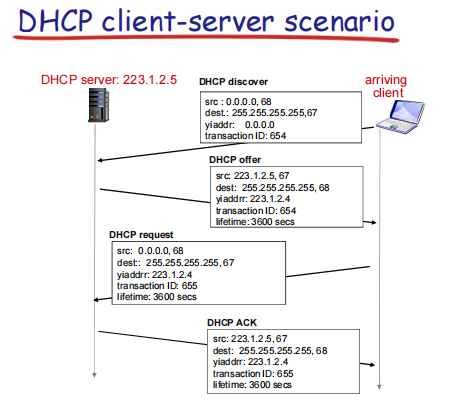

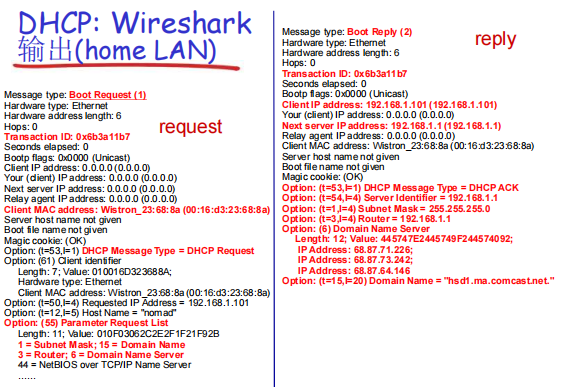

设备接入网络后，通过以下 4 个步骤获取 IP，简称DORA：

1. 发现（Discover）：客户端刚接入网络时，还没有 IP 地址，会通过广播发送一个DHCP Discover报文
2. 提供（Offer）：DHCP 服务器收到广播后，从自己的地址池中挑选一个未分配的 IP，并通过广播发送DHCP Offer报文回应，内容包括：拟分配的 IP 地址、子网掩码、网关、DNS、IP 的租期等。
3. 请求（Request）：如果网络中有多个 DHCP 服务器，客户端可能收到多个 Offer，此时会选择第一个收到的，然后通过广播发送DHCP Request报文。
4. 确认（Acknowledge）：被选中的 DHCP 服务器收到Request” 后，通过广播发送 DHCP Acknowledge报文，正式确认将该 IP 分配给客户端，并再次告知子网掩码、网关等参数。客户端收到后，就可以使用这个 IP 接入网络了。

NAT：网络地址转换

NAT是解决IPv4 地址短缺、实现内网设备共享公网 IP 访问互联网的核心技术。

IPv4 公网地址有限（全球约 43 亿个），无法为每个设备分配独立公网 IP。NAT 对内局域网内设备使用私有 IP，这些地址仅在局域网内有效，不对外网路由。对外通过 NAT 设备（如路由器）将私有 IP转换为公网 IP，实现多设备共享一个或多个公网 IP 访问互联网。

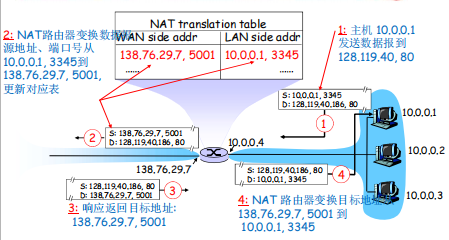

NAT 设备会维护一张转换表，记录私有IP + 端口与公网 IP +端口的对应关系，实现地址 + 端口的双向通信：

出站（内网→外网）：内网设备发送数据包时，NAT 设备将源 IP（私有 IP）替换为公网 IP，并为该连接分配一个临时端口，然后转发到外网。
入站（外网→内网）：外网返回的数据包到达 NAT 设备后，设备根据公网 IP + 端口在转换表中找到对应的私有 IP + 端口，将目标 IP 替换为私有 IP，转发到内网设备。

NAT穿越

NAT 穿越指的是两个位于不同 NAT 设备后的内网设备，试图直接建立通信连接时遇到的困难。

NAT 的核心功能是隐藏内网 IP，用公网 IP 代理通信，但这也导致了一个矛盾：

NAT 对外屏蔽内网信息：内网设备的私有 IP不会被外网看到，外网只能看到 NAT 设备的公网 IP。
NAT 的单向连接特性：NAT 的转换表通常是基于内网主动发起连接建立的。如果外网设备主动向内网设备发送数据，NAT 设备会因为转换表中没有对应记录而直接丢弃数据包（视为非法流量）。

当两个设备都在 NAT 后面时，双方都处于被 NAT 屏蔽的状态，彼此不知道对方的内网 IP，且各自的 NAT 设备会拦截对方主动发来的连接请求 —— 这就是 NAT 穿越问题的根源。

并且NAT 的设计与网络端到端原则存在冲突：

端到端原则：网络的复杂性应放在边缘设备（如主机），中间设备仅做简单转发，这样数据可在两端直接通信，无需中转和特殊处理。
NAT 的越层处理：路由器本应只处理第 3 层（网络层，IP 地址），但 NAT 为了实现地址转换，额外处理了第 4 层（传输层，端口号），打破了分层职责的设计，因此被认为违反了端到端原则。

NAT 会阻碍外网设备主动连接内网设备，因此依赖双向通信的 P2P 应用需要专门设计NAT 穿越机制，利用UPnP/STUN/TURN等协议自动打通 NAT 映射，或手动配置端口转发。

NAT 的核心驱动力是 IPv4 地址不足，而IPv6 的海量地址空间（约 3.4×10³⁸个地址） 可从根本上解决地址短缺问题，无需再依赖 NAT 节省公网 IP。

IPv6

IPv4 采用 32 位地址，总容量约 43 亿个。随着物联网设备、移动终端、云服务的爆发式增长，IPv4 地址在 2011 年已基本耗尽（IANA 分配完最后一批地址）。IPv6 采用128 位地址，总容量约 3.4*10^38个 —— 这个数量级意味着给地球上每一粒沙子分配 thousands 个 IP 地址都绰绰有余，从根本上消除了地址短缺的隐患。

IPv6 报头固定为 40 字节，包含 8 个核心字段，每个字段都有明确的设计意图：

字段	长度（位）	功能与设计逻辑
版本（Version）	4	固定为6，标识 IPv6 协议。
流量类别（Traffic Class）	8	类似 IPv4 的差分服务，用于标记流量的优先级。
流标签（Flow Label）	20	标识需要特殊处理的数据流（如实时通信），实现 QoS 区分。
有效载荷长度（Payload Length）	16	表示除报头外的数据包长度（最大 65535 字节）。
下一个报头（Next Header）	8	标识后续报头的类型，替代 IPv4 的协议字段，并支持扩展报头（按需加载）。
跳数限制（Hop Limit）	8	即原 IPv4 的 TTL，每经过一个路由器减 1，为 0 时丢弃。
源地址（Source Address）	128	发送方的 IPv6 地址（128 位）。
目的地址（Destination Address）	128	接收方的 IPv6 地址（128 位）。

固定长度的报头让路由器可快速解析，扩展报头则按需加载。IPv4 的选项字段直接嵌入 IP 报头，导致报头长度不固定，路由器解析时需处理大量冗余逻辑，增加转发延迟。IPv6 将选项重构为扩展报头，通过Next Header字段标识是否存在扩展报头及类型。

IPv6 对报头结构的改造，核心是简化路由器负担，提升转发效率：

TTL → 跳数限制（Hop Limit）：IPv4 中TTL以秒为单位，但实际网络中路由器转发是按跳数计算，语义模糊且易出错。IPv6 将其改为跳数限制，每经过一个路由器减 1，为 0 时丢弃数据包，逻辑更直观，也避免了时间换算的开销。
移除头部校验和（Checksum）：IPv4 报头的校验和需在每一跳路由器上重新计算（因为 TTL 等字段会变化），这对路由器是不小的性能负担。IPv6 直接移除报头校验和，将完整性校验的责任交给上层协议（如 TCP/UDP）或IPSec（IPv6 原生支持的安全协议），大幅降低路由器的计算开销，提升转发速度。
分片机制优化：仅源端分片：IPv4 中，路由器若发现数据包超过链路 MTU，会主动分片，这导致中间设备需要处理分片→重组的复杂逻辑。IPv6 规定仅源设备可分片，中间路由器遇到超大包时直接丢弃，并发送 ICMPv6 错误消息通知源端。这种设计让分片 - 重组仅在通信端点进行，简化了路由器功能，提升了全网转发效率。
IPv6 报头新增流标签字段，用于标识具有相同服务需求的数据流（如高清视频流、实时游戏流）。网络设备可根据流标签，对不同类型的流量进行优先级调度、带宽预留，实现原生的 QoS服务质量区分。对比 IPv4，若要实现类似功能需依赖DSCP（差分服务代码点）或第三方协议扩展，IPv6 的原生支持更高效、更易部署，满足差异化业务需求。

迁移

不是所有的路由器都能同时进行升级，并且在IPv4和IPv6路由器混用时，网络该如何运转。

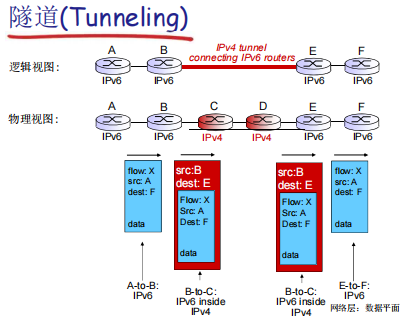

网络隧道是一种封装 - 传输 - 解封装的技术：将一种网络协议的数据包作为有效载荷，封装到另一种网络协议的数据包中，通过外层网络传输后，再解封装取出内层数据包。其核心目的是实现不同协议网络的互通或绕过网络限制。

假设需在 IPv4 公网上传输 IPv6 数据包，封装阶段发送端将IPv6 数据包作为有效载荷，添加IPv4 头部，形成IPv4 头部 + IPv6 数据包的双层结构。在传输阶段，封装后的数据包通过 IPv4 网络传输，此时 IPv4 网络仅将其视为普通 IPv4 数据包转发，无需理解内部的 IPv6 内容。解封装阶段接收端收到数据包后，移除外层 IPv4 头部，取出内部的 IPv6 数据包，继续按 IPv6 协议处理。

外层封装增加数据包头部长度，可能降低传输效率，且隧道端点单点故障会导致整个通道中断，部分隧道需手动配置两端参数，部署门槛较高。
