EPLAN 保姆级入门教学

news 2025/10/22 14:53:22

什么是EPLAN

EPLAN是由德国EPLAN公司于1984年推出的电气设计软件，初期基于DOS平台运行。经过多次版本迭代，2005年整合为统一平台EPLAN Electric P8，支持Unicode多语言环境及图形与对象混合设计模式，实现历史数据迁移

该软件以电气设计为核心拓展为多专业CAE平台，涵盖流体工程（EPLAN Fluid）、过程仪表（EPLAN PPE）、机柜三维设计（EPLAN Pro Panel）等模块，各模块共享数据库并与AutoCAD、SIEMENS Step-7等第三方软件及ERP/PDM系统集成。其自动化功能支持电缆裁切、端子标签印制及标准转换（IEC/GB/DIN），提供动态关联、宏变量编辑和跨项目批量更新能力。软件分为试用版、教育版及商业版，支持Windows平台界面与DWG/PDF格式转换，应用于工厂自动化、石化、汽车制造等领域.

EPLAN软件已由最初的单一的电气设计软件演变为具有同一工程数据管理平台的CAE工具。除了进行电气设计，EPLAN Fluid可以让你进行快速气动，液压等流体图设计，EPLAN PPE可以让你进行快速P&ID图，现场仪器仪表图设计

如何下载EPLAN

博主这边使用的是EPLAN P8 2022稳定版 | 附下载资源

在发布正文之前，博主一定要表明一个立场，那就是：支持正版！ 本文的资源仅限用于学习和推广EPLAN。

链接: https://pan.baidu.com/s/1j_4wNYUKbgUSKrvrhkNOog?pwd=kb93

EPLAN新建项目

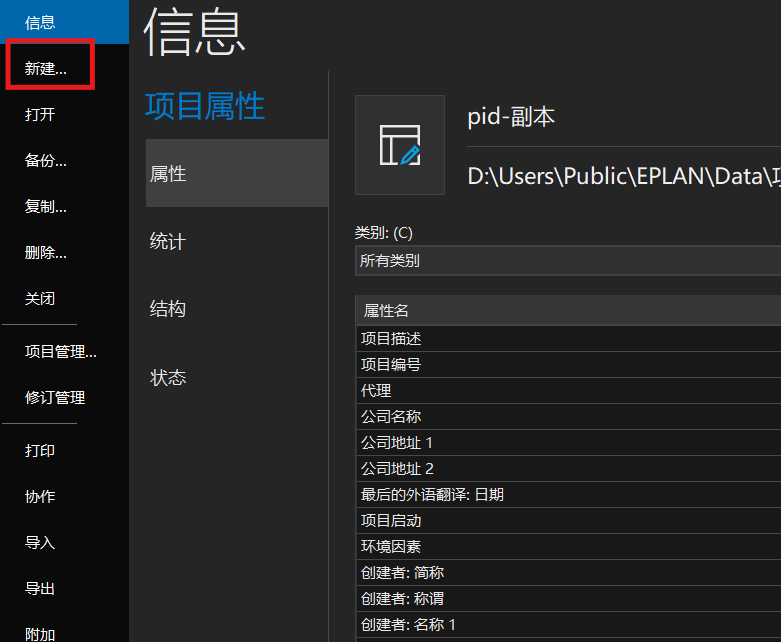

打开eplan点击新建

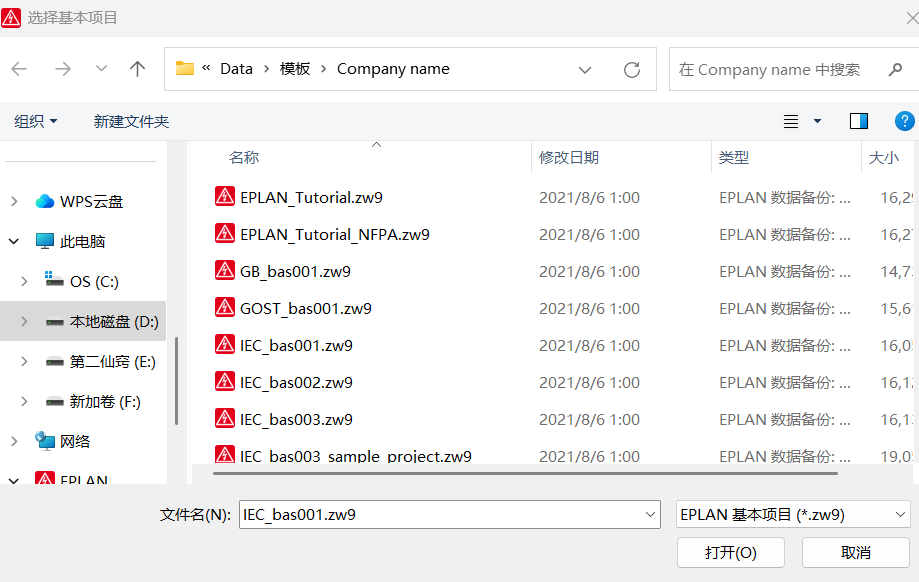

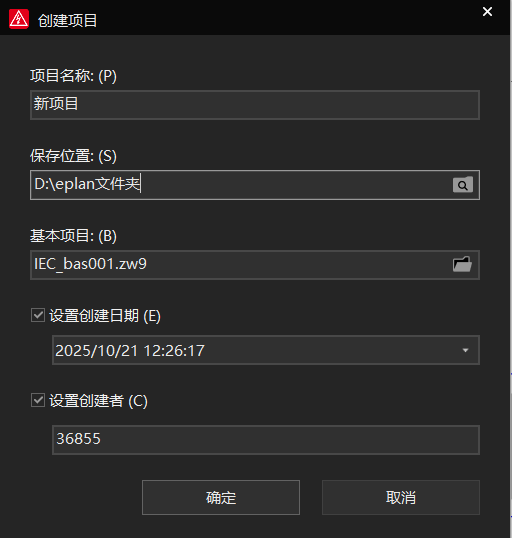

项目名称等可以自行更改但其中的基本项目就是项目模板

我们一般使用IEC(国际电工委员会标准)

GB_：中华人民共和国国家标准

GOST_：俄罗斯强制认证标准

IEC_：国际电工委员会标准

NFPA_：美国国家消防协会标准

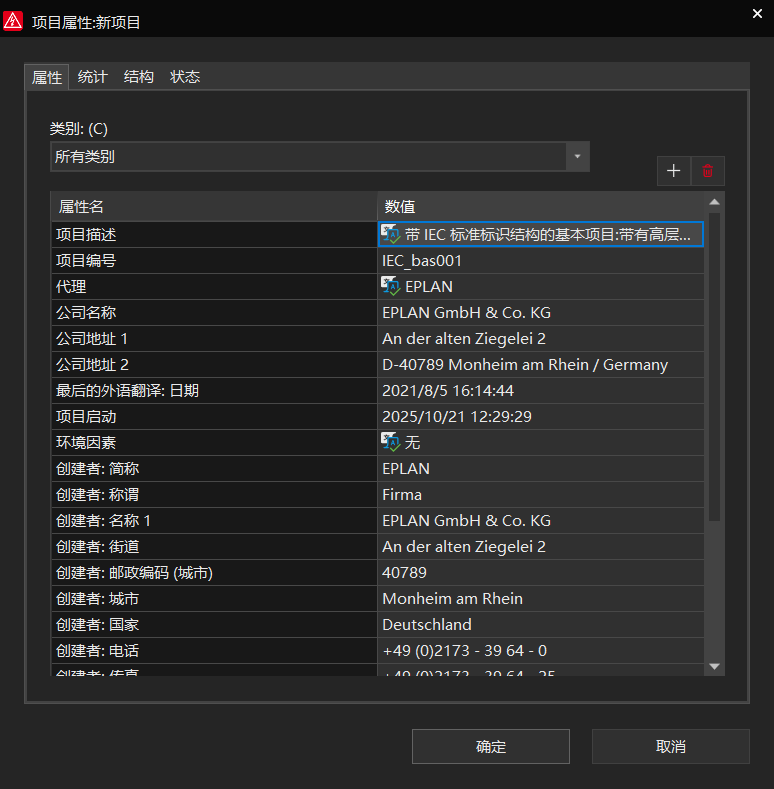

按下确认后可以根据需要更改下图中的属性名称

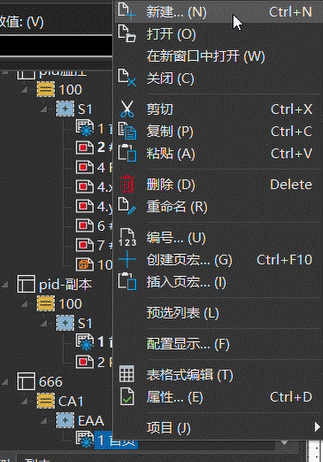

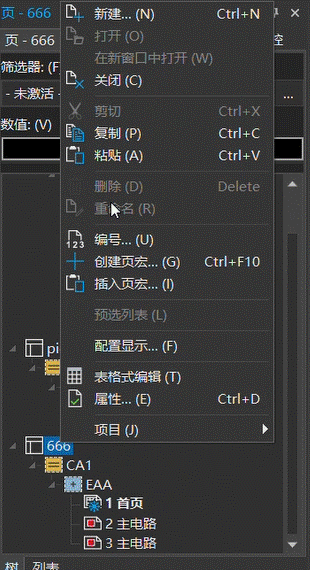

此时我们新项目就创建完成了，在左侧工作区右键可添加页

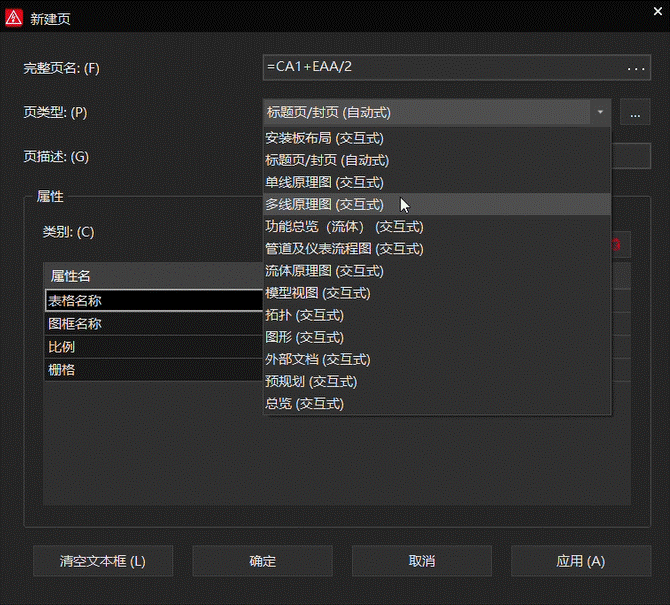

建议选用多线原理图作为默认方案，您也可以根据实际需求灵活选择其他图形类型。

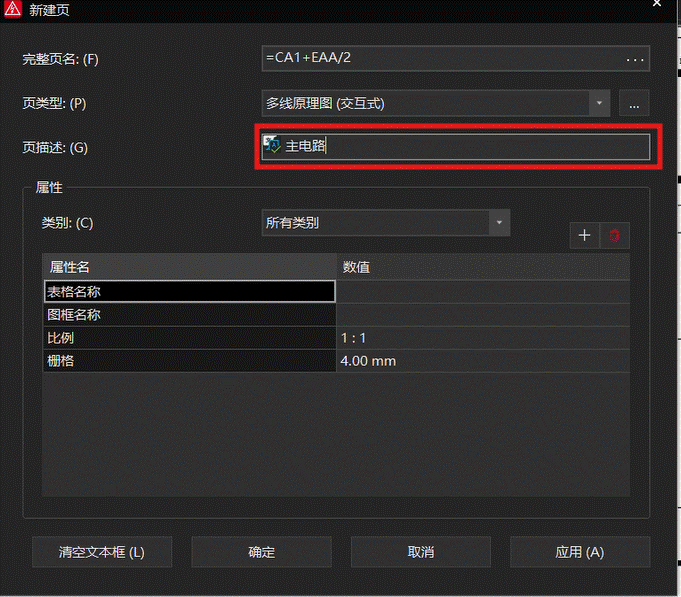

之后更改页描述为需要的名称

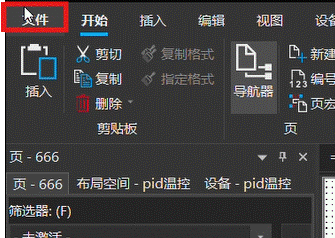

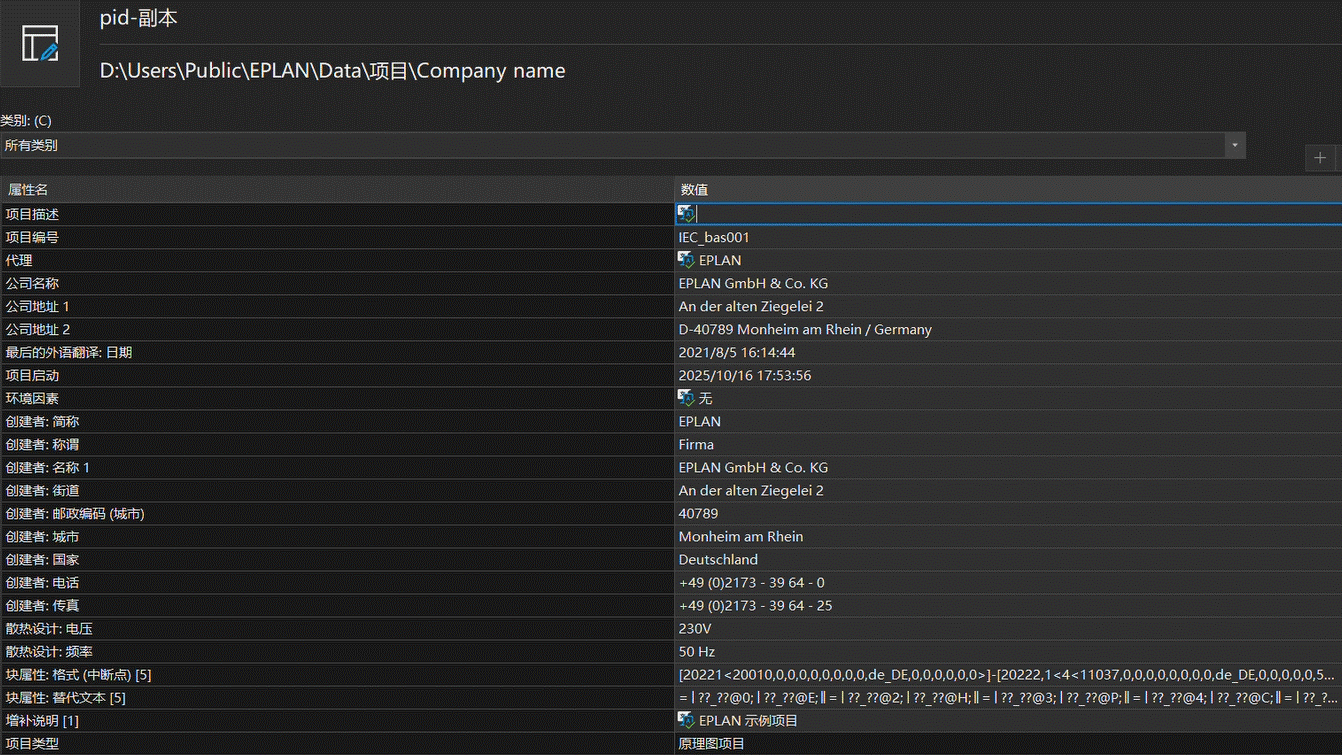

此时我们的新页面就创建完成了,但是当我们需要更改项目名称和首页内容时会发现无法更改，这时候只需要打开文件就可以更改项目名（下图 666）和首页属性内容

EPLAN页格式创建

常规电路图通常分为主电路和控制电路两部分：主电路绘制在1页，控制电路的每个元器件则需单独占用一页（如下图所示）。

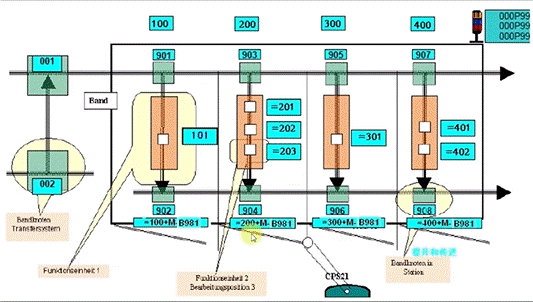

图中标注的100和s1分别表示高层代号和位置代号，这是电气工程图纸中常用的标识方法。具体来说：

高层代号100对应的是100号电器柜，这是一个完整的电气设备单元，通常包含多个功能模块。在工业现场中，电器柜编号一般采用三位数字，如100-999范围，便于管理和维护。
位置代号s1代表该柜内的第一个电气模块。在电气柜内部，模块通常按顺序编号：
- s1表示第一个模块位置
- s2表示第二个模块位置
- 以此类推
这套编号系统的主要优势包括：
- 便于快速定位设备
- 简化维护和检修流程
- 提高电气系统的可管理性
- 确保图纸和实物对应关系清晰
应用示例：在自动化生产线中，100号电器柜可能负责某个工段的控制功能，而s1模块可能是该工段的主控制器。

（具体模块布局和功能分配可参考附图中的详细标注）

EPLAN基础功能应用

在EPLAN的插入菜单中有许多帮助画图的功能键，这些功能可以大大提高电气设计效率。下面我将详细介绍这些功能：

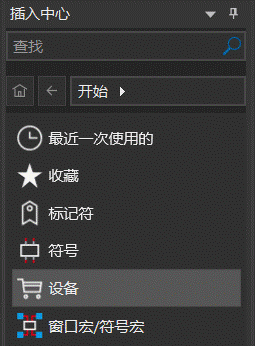

符号插入功能

提供完整的IEC标准电气符号库
支持按功能筛选符号（如继电器、开关、传感器等）
可自定义常用符号快捷方式

因为EPLAN软件中是自动连线的，两个点对齐在同一直线上就会自动连接；所以在插入符号里面按对应的方向放置就可以了

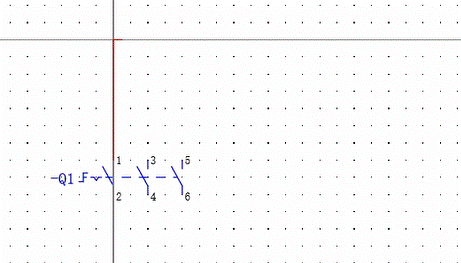

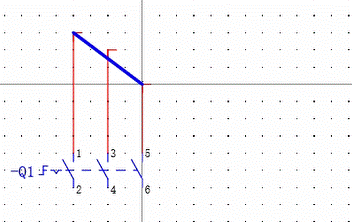

快速绘制连续符号的小技巧：选中符号键后，长按并拖动即可连续绘制

其中“→”是中断点用于连接一点和另一点可以用于连接一个原理图和另一原理图。

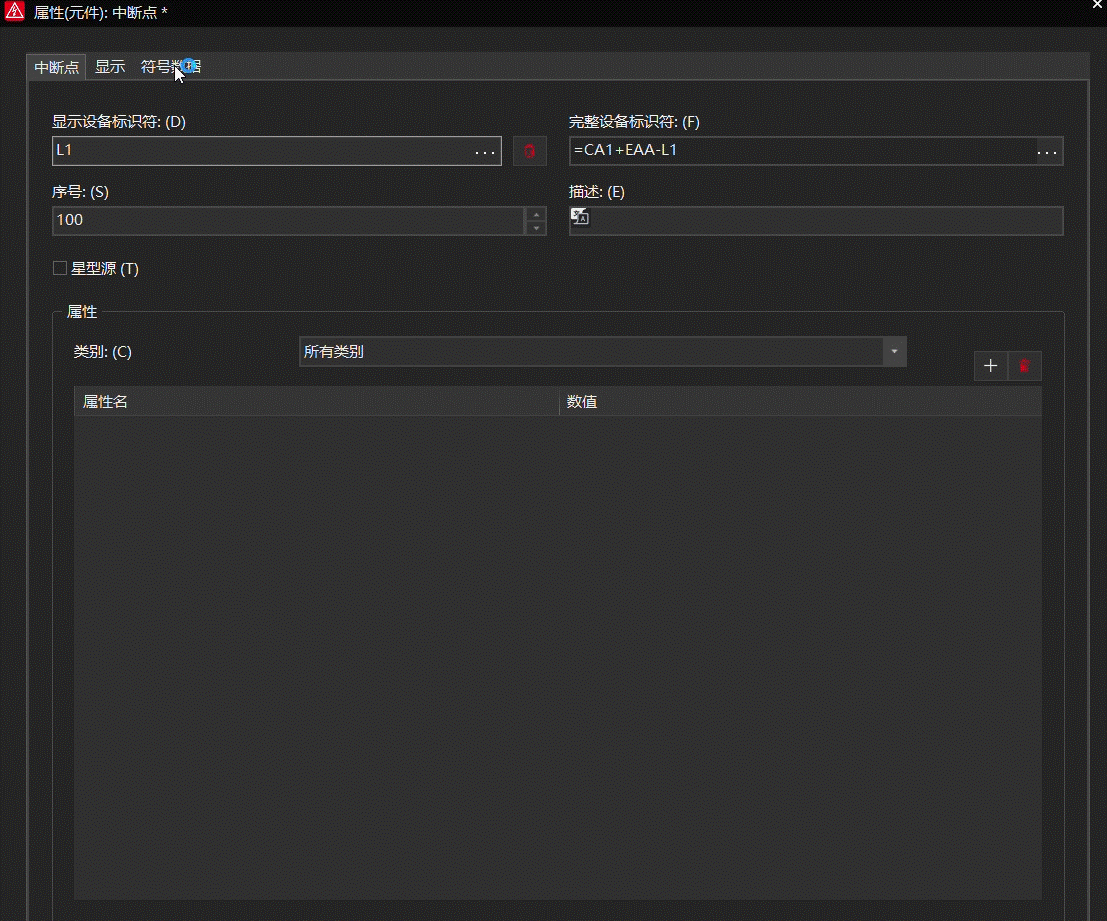

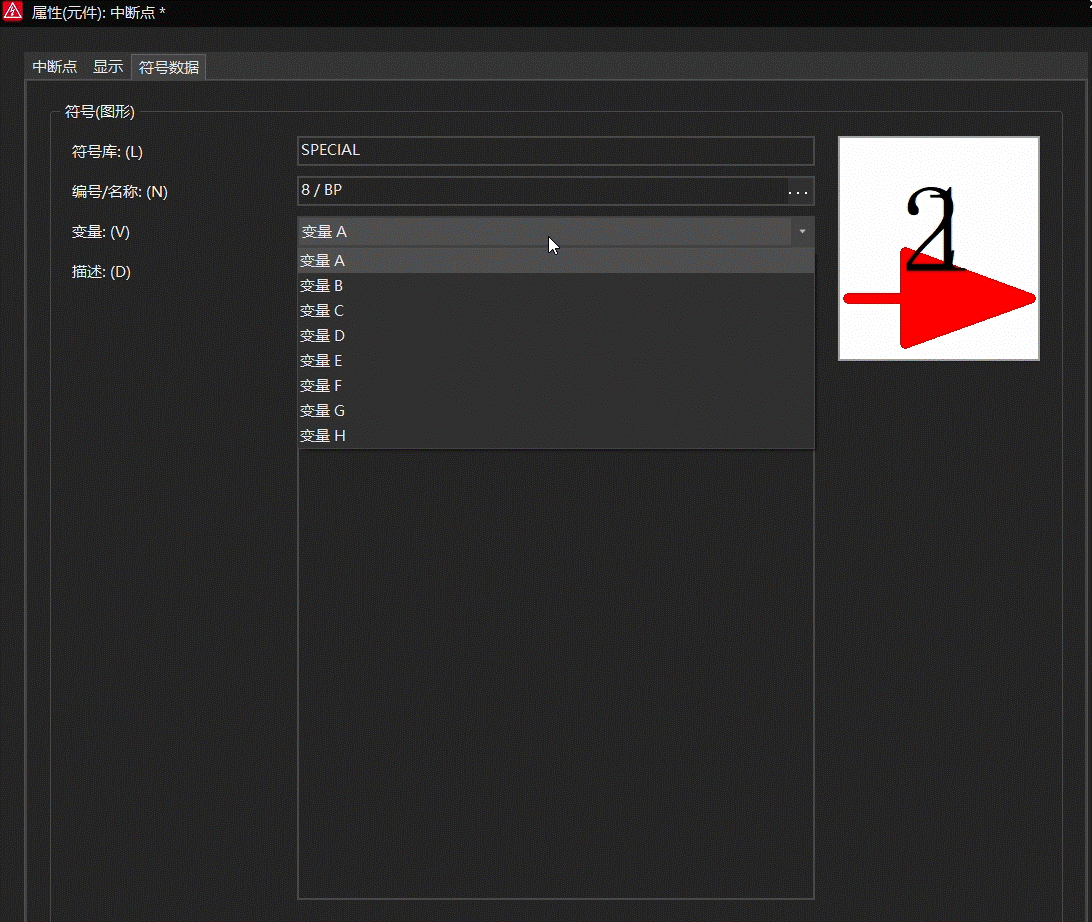

需要旋转中断点箭头以及名称位置可在符号数据中更改

操作提示：选中符号后按Tab键可旋转；要连接中断点到交叉关联点，选中后按F键即可。

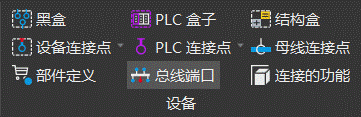

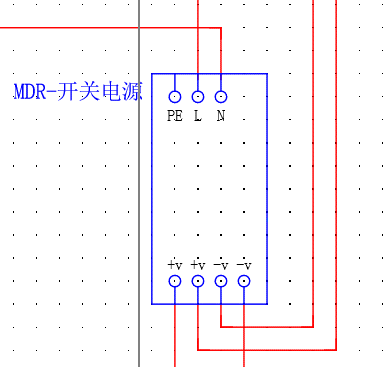

当库中没有所需的电气元件时，我们可以自行绘制。EPLAN的设备模块提供了这一功能（如下图所示）。

EPLAN 外部部件导入

当库中没有找到想要的部件时可以从外部导入，一般都能从各大品牌的官网下载对应的edz文件

当设计过程中在现有元件库中无法找到所需的电子部件时，可以通过以下步骤从外部导入：

访问主流电子元器件制造商的官方网站，如：
- TI（德州仪器）：www.ti.com
- ADI（亚德诺半导体）：www.analog.com
- Maxim（美信）：www.maximintegrated.com
- ST（意法半导体）：www.st.com
在官网搜索目标器件型号，通常在产品页面中可以找到"EDA/CAD Models"或"Design Resources"等下载选项
下载对应格式的EDZ文件（EDA Design Zone格式），这是Altium Designer等主流EDA软件支持的标准封装文件格式
导入到设计软件中的具体操作：
- 在Altium Designer中通过"File"→"Import"功能
- 或者直接拖拽EDZ文件到工程目录中
- 系统会自动解析并添加器件的原理图符号、PCB封装和3D模型
注意事项：
- 确保下载的封装与实际器件规格完全匹配
- 导入后建议进行尺寸核对
- 部分厂商可能提供不同格式（如STEP、IDF等3D模型文件）

这种方法特别适用于：

新发布的元器件
特殊封装器件
厂商定制化产品相比手动创建封装，可以确保更高的准确性和设计效率

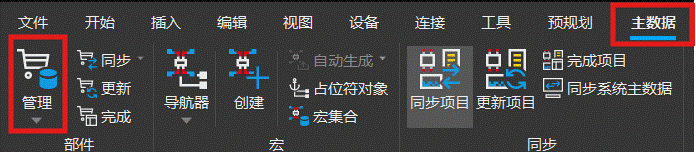

在EPLAN中导入EDZ文件的步骤如下：首先进入主数据的管理选项，点击"附加"功能，然后选择"导入"命令，最后定位并选择对应的EDZ文件即可完成操作。

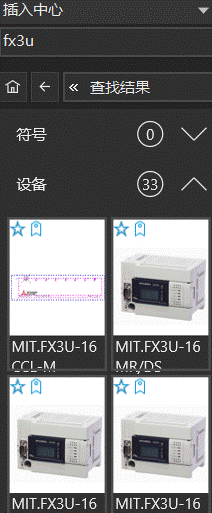

完成后，在库中搜索相应部件名称即可直接拖拽使用。

EPLAN学习总结

本文虽然只描述了EPLAN2022中的基本功能，但事实上这些基础功能已经涵盖了电气设计中最常用的80%操作。EPLAN中大部分电路图在此基础上都可以绘制，包括但不限于：

电机控制回路：通过使用基本符号库中的接触器、继电器、电机等元件，配合导线连接功能，可以完成各类电机启停、正反转控制电路的设计。例如，一个典型的三相异步电机正反转控制电路，仅需使用EPLAN的基础功能就能完整绘制出主电路和控制电路。
配电系统图：利用基础功能中的配电符号（如断路器、熔断器、变压器等）和母线功能，可以绘制从主配电柜到终端配电箱的完整配电系统单线图。系统支持自动生成设备清单和电缆清单。
PLC控制回路：基础功能中包含了常见PLC的I/O模块符号，配合端子排设计功能，可以完成PLC外围接线图的设计。虽然高级的PLC编程需要在专业版中完成，但硬件接线图完全可以通过基础功能实现。
照明系统：使用灯具、开关等基础符号，配合房间布局功能，可以完成建筑照明系统的设计，包括灯具布置、开关控制和回路分配。
仪表控制系统：基础功能中的传感器、变送器、指示仪表等符号，足以完成大多数工业仪表控制回路的绘制。

需要注意的是，虽然基础功能可以完成大部分设计工作，但某些特殊需求如：
