《基于分布式多模态传感模块的全身尺度机器人皮肤：设计、评估与应用》TR-O 2025论文解析

news 2025/10/21 10:04:42

一、引言：为什么需要 “机器人皮肤”？

二、方法论：机器人皮肤 “长什么样”？怎么工作？

1. 两大传感算法：分工合作感知不同触摸

2. 制作流程：怎么做出这块皮肤？

3. 计算系统：怎么让皮肤 “实时思考”？

三、性能测试：皮肤 “灵不灵”？

1. 互补性测试：两种算法有没有 “盲区”？

2. 麦克风的 “听力范围”：能传多远？

3. 电极的 “触感灵敏度”：能测多轻的力？

四、装到机器人上：怎么适配真实机械臂？

1. 适配机械臂形状：3D 打印 “过渡底座”

2. 排除电机噪音：加 “参考麦克风”

五、触觉通信：机器人能 “懂” 触摸吗？

1. 编码：把触摸变成 “机器能读的图”

2. 解码：用简单 CNN 识别触摸

3. 演示：不同触摸对应不同反应

六、核心创新点：这篇文章到底厉害在哪？

这篇文章核心是开发了一种全身尺度的机器人皮肤，解决了现有机器人触觉传感器 “要么元件多、成本高，要么感知范围窄” 的问题，通过两种互补的感知机制和一体化硬件设计，让机器人能像人一样通过触觉与人类互动，还在商用机械臂上成功演示了触觉通信。下面按文章顺序，结合所有图片通俗讲解，最后重点说创新点并附思维导图。

一、引言：为什么需要 “机器人皮肤”？

人类靠皮肤的机械感受器互动 —— 比如手能精细抓握（高灵敏度），胳膊能感知别人的轻拍（被动触摸），这些触摸能传递情绪（比如拍肩鼓励）。但现在的机器人大多只靠视觉，没有全身触觉，只能避免和人碰，没法自然互动。

现有机器人皮肤方案有短板：

阵列式：像网格一样铺电极，一个电极坏了一片就失灵；
模块化：多个传感器连起来，耐用但费电、计算量大；
就算能覆盖大面积，大多只能感知一种触摸（比如只能测压力，测不了轻挠）。

文章的目标就是做一种 “能贴满机器人全身、能感知多种触摸、还不费资源” 的皮肤，核心思路是用超分辨率 + 断层扫描两种 “少元件也能广感知” 的机制，再结合多模态硬件。

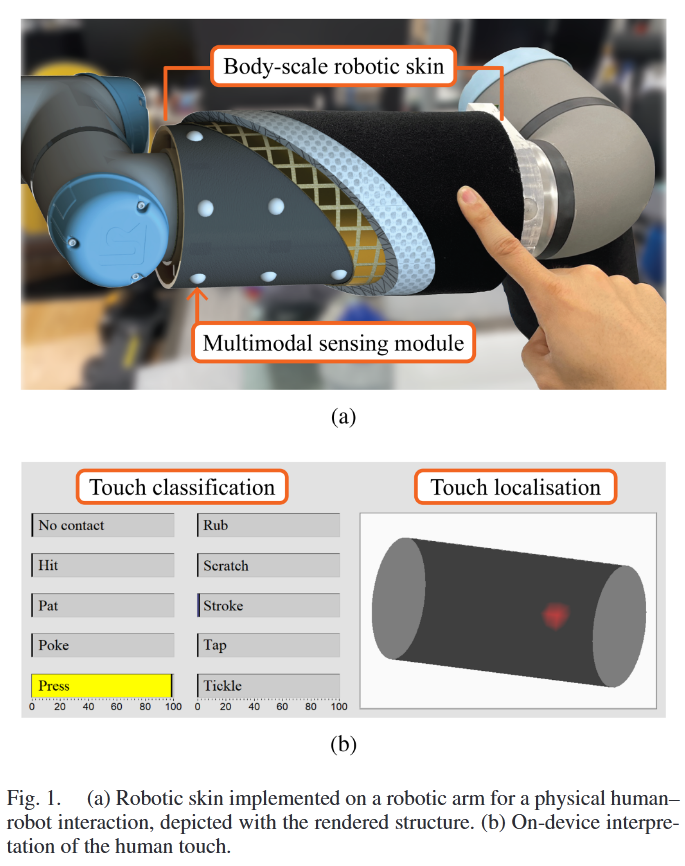

这里先看最直观的应用场景（图 1）：

图 1 (a)：把这种皮肤贴在商用机械臂上，能覆盖机械臂的圆柱表面；
图 1 (b)：皮肤能识别 9 种触摸（比如打一下、拍一下、按一下），还能定位触摸位置，机器人根据触摸 “听话”。

二、方法论：机器人皮肤 “长什么样”？怎么工作？

这部分是核心，讲皮肤的 “设计 + 算法 + 制作 + 计算”，所有硬件和软件都是为了同时实现 “大面积覆盖” 和 “多触摸感知”。

1. 两大传感算法：分工合作感知不同触摸

机器人皮肤要应对两种触摸：

动态触摸（比如轻挠、抚摸）：高频振动，用「声学超分辨率（ASR）」；
静态触摸（比如按压、攥握）：低频持续压力，用「电阻断层扫描（ERT）」。

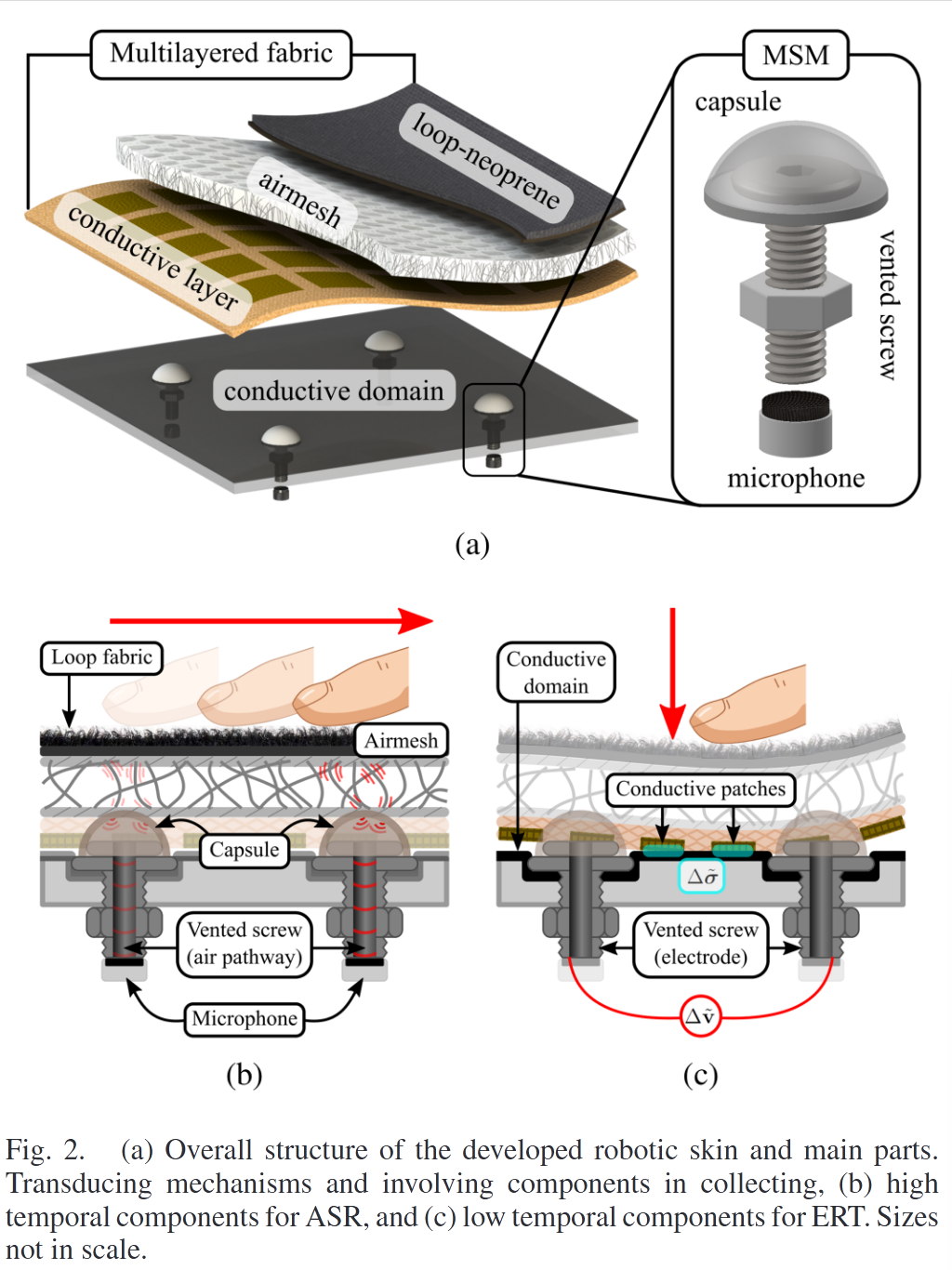

配合这两种算法，皮肤分两大硬件：多层织物（接收触摸）和多模态传感模块（MSM）（收集信号），看细节（图 2）：

图 2 (a)：整体结构 —— 多层织物在外面 “接活”，MSM 在下面 “收信号”，贴在机器人表面；
图 2 (b)：ASR 的高频感知组件：多层织物的上层是「loop-neoprene」（尼龙圈 + 氯丁橡胶），表面有纹理，被摸时会产生微小振动；中间是「airmesh」（类似海绵的聚酯纤维），能把振动传到远处的 MSM；MSM 里的「封装麦克风」：用硅胶胶囊包着，像人耳鼓膜一样，只听织物传来的振动，不听环境噪音；
图 2 (c)：ERT 的低频感知组件：多层织物的下层是「导电层」（不导电布上贴导电补丁）；按压时，导电补丁会贴紧下面的「导电域」（比如喷了石墨的底座），改变局部导电性；MSM 里的「通风螺丝电极」：螺丝是导电的，既固定麦克风，又能测导电域的电阻变化，通风孔还能让振动传到麦克风。

2. 制作流程：怎么做出这块皮肤？

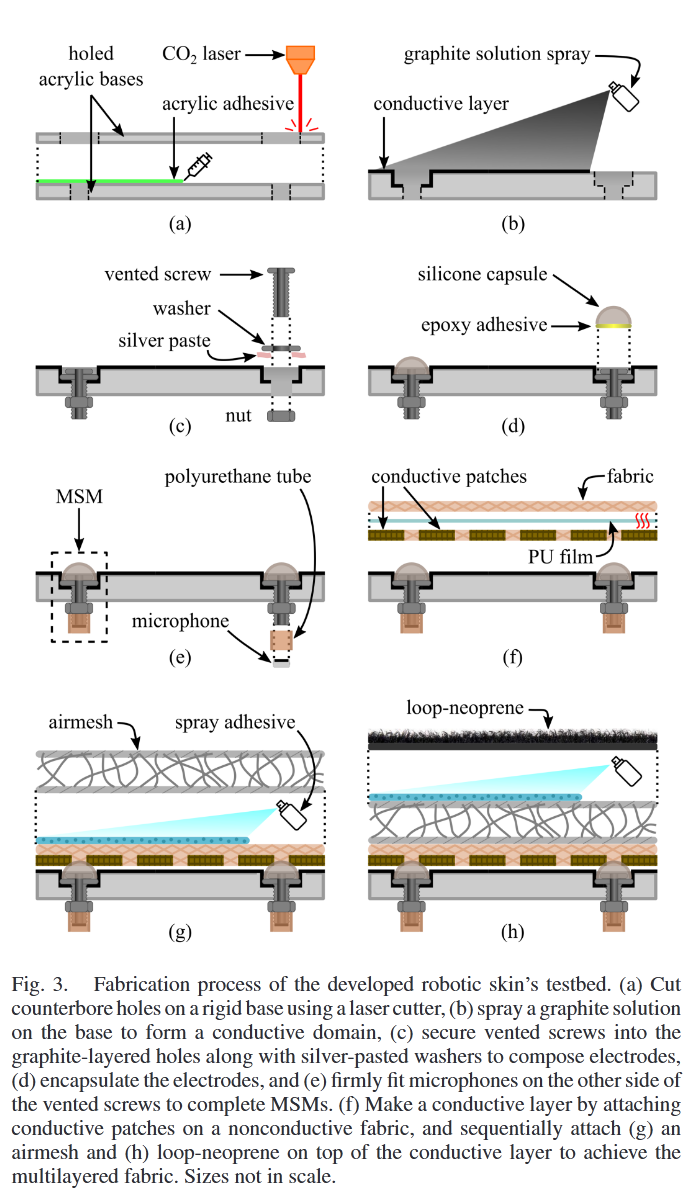

用亚克力板当 “模拟机器人表面”，一步步做测试样品（图 3），流程很像 “贴手机膜 + 装零件”：

切底座：用 CO₂激光在两块亚克力板上切孔，粘成带 “沉头孔” 的底座（图 3a），孔间距 75mm，共 16 个（4×4 阵列）；
做导电层：往底座喷石墨溶液，形成导电域（电阻几十千欧，图 3b），相当于皮肤的 “神经通路”；
装 MSM：把通风螺丝拧进孔，螺丝下涂银胶保证导电，再把硅胶胶囊粘在螺丝上，胶囊里塞麦克风（图 3c-d）；
叠多层织物：先贴导电层（导电补丁朝石墨面），再粘 airmesh，最后贴 loop-neoprene，用喷雾胶固定（图 3f-h）。

3. 计算系统：怎么让皮肤 “实时思考”？

用「myRIO-1900」嵌入式系统（带 FPGA 和处理器），解决 “多传感器同时处理” 的问题：

FPGA：像 “快递分拣员”，用多路转换器（multiplexer）快速切换麦克风和电极，并行采样（麦克风 2kHz，电极 40Hz），还能过滤噪音（比如给电极信号加 200Hz 低通滤波）；
处理器：算 ASR 和 ERT 的算法，比如 ERT 只测 “8 个方向相邻的电极对”（避免电极对太多拖慢速度），ASR 只在 3 个以上 MSM 超过阈值时计算（减少无效运算）。

三、性能测试：皮肤 “灵不灵”？

做了三个实验，验证皮肤的感知能力，核心是 “两种算法互补，覆盖更多触摸场景”。

1. 互补性测试：两种算法有没有 “盲区”？

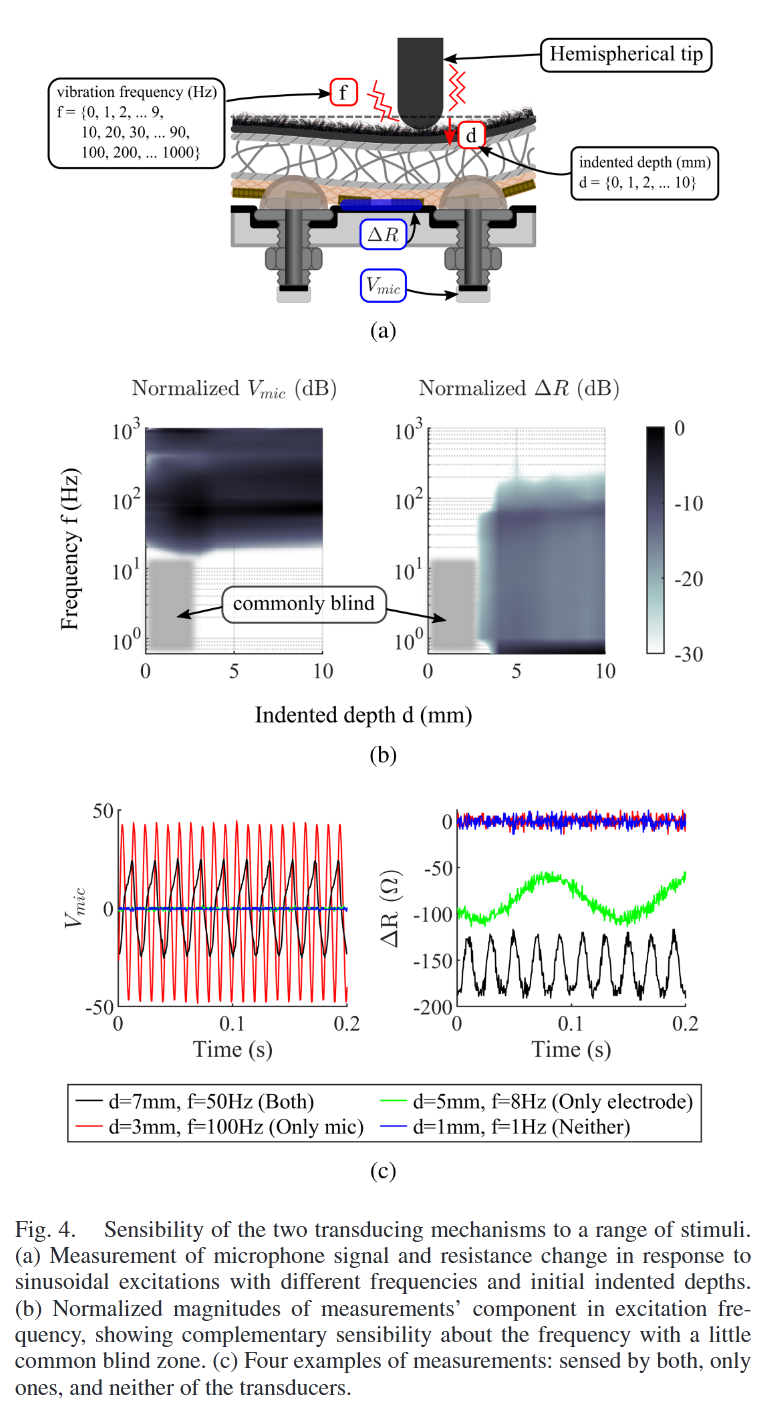

用振动器（带半球形头）往皮肤上按不同深度（0-10mm）、加不同频率（0-1000Hz）的振动（图 4a），看麦克风和电极的反应：

图 4 (b)：麦克风对 20Hz 以上的振动敏感（不管按多深），电极对 0-200Hz 的振动敏感，但要按够 3mm 以上才反应（压力不够导电层贴不紧）；
图 4 (c)：举四个例子 —— 轻挠（50Hz，7mm 深）两种都能测；快拍（100Hz，3mm 深）只有麦克风测得到；重按（8Hz，5mm 深）只有电极测得到；极轻碰（1Hz，1mm 深）都测不到（但这种触摸很少见，不算大问题）。

结论：两者互补，几乎覆盖了人类互动中常见的触摸（0-1000Hz，0.3-10N）。

2. 麦克风的 “听力范围”：能传多远？

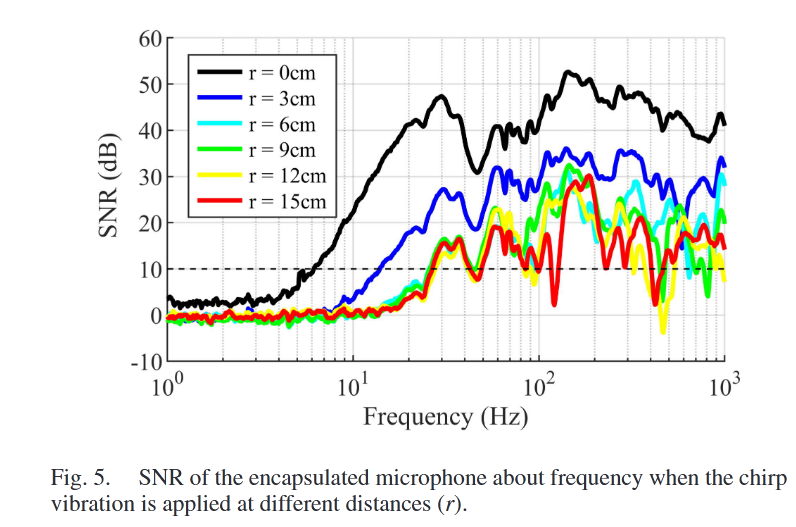

用 “扫频振动”（1-1000Hz 慢慢变），在离麦克风 0-15cm 的位置测试，算信号噪音比（SNR）（图 5）：

3cm 内：麦克风对 6Hz 以上的振动都敏感（比如手指轻划的声音）；
6cm 外：要 27Hz 以上的振动才反应（比如拍一下的声音）；
15cm（两倍麦克风间距）：还能测到强一点的振动，说明麦克风的 “听力范围” 够大，能实现超分辨率（用几个麦克风的信号算触摸点）。

3. 电极的 “触感灵敏度”：能测多轻的力？

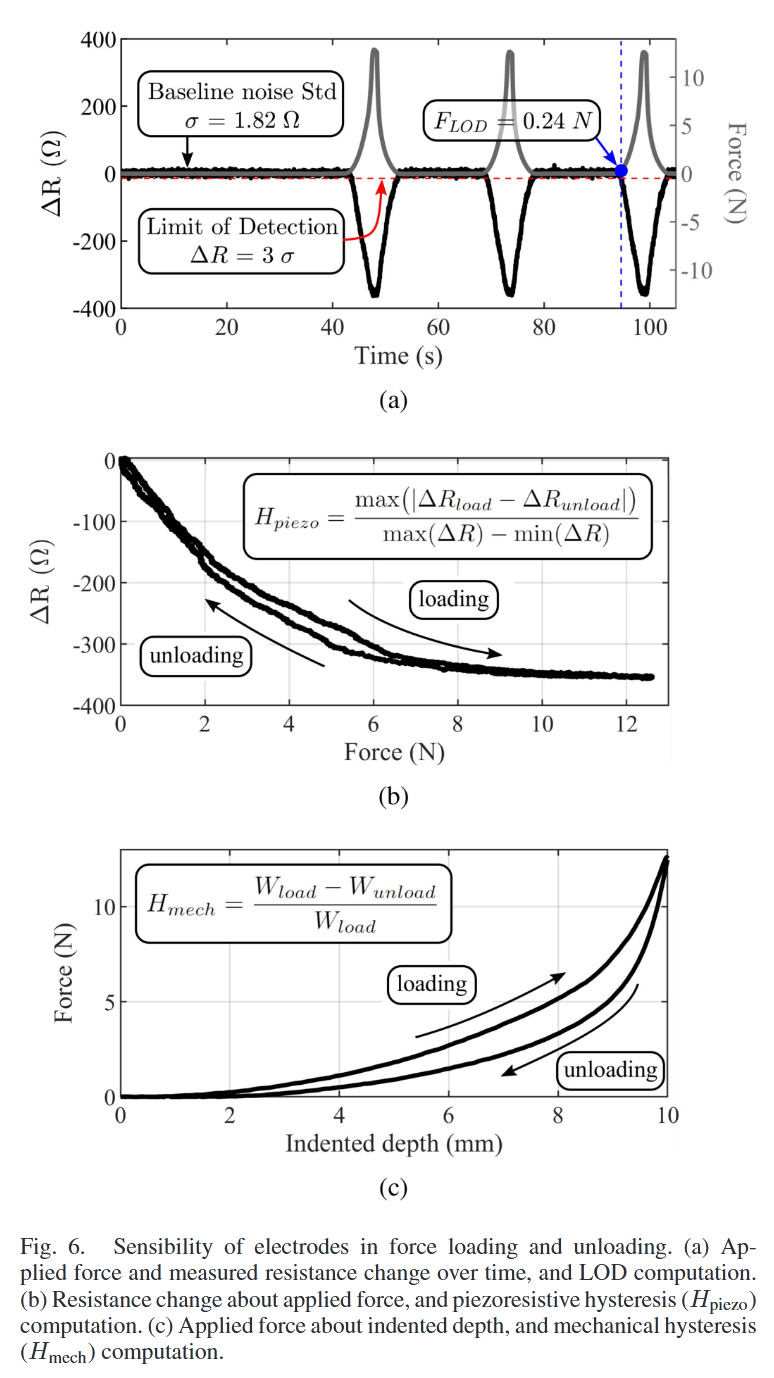

用压力测试仪往皮肤按（0-10mm 深），测电极的电阻变化（图 6）：

最小能测 0.24N 的力（相当于一根筷子的重量压在皮肤上）；
按的时候和松的时候电阻变化有小滞后（类似按海绵回弹慢一点），但不影响判断 “有没有按”。

四、装到机器人上：怎么适配真实机械臂？

之前是在亚克力板上测试，现在要贴到商用机械臂（UR5e）上，解决两个问题：机械臂不能打孔、电机有噪音。

1. 适配机械臂形状：3D 打印 “过渡底座”

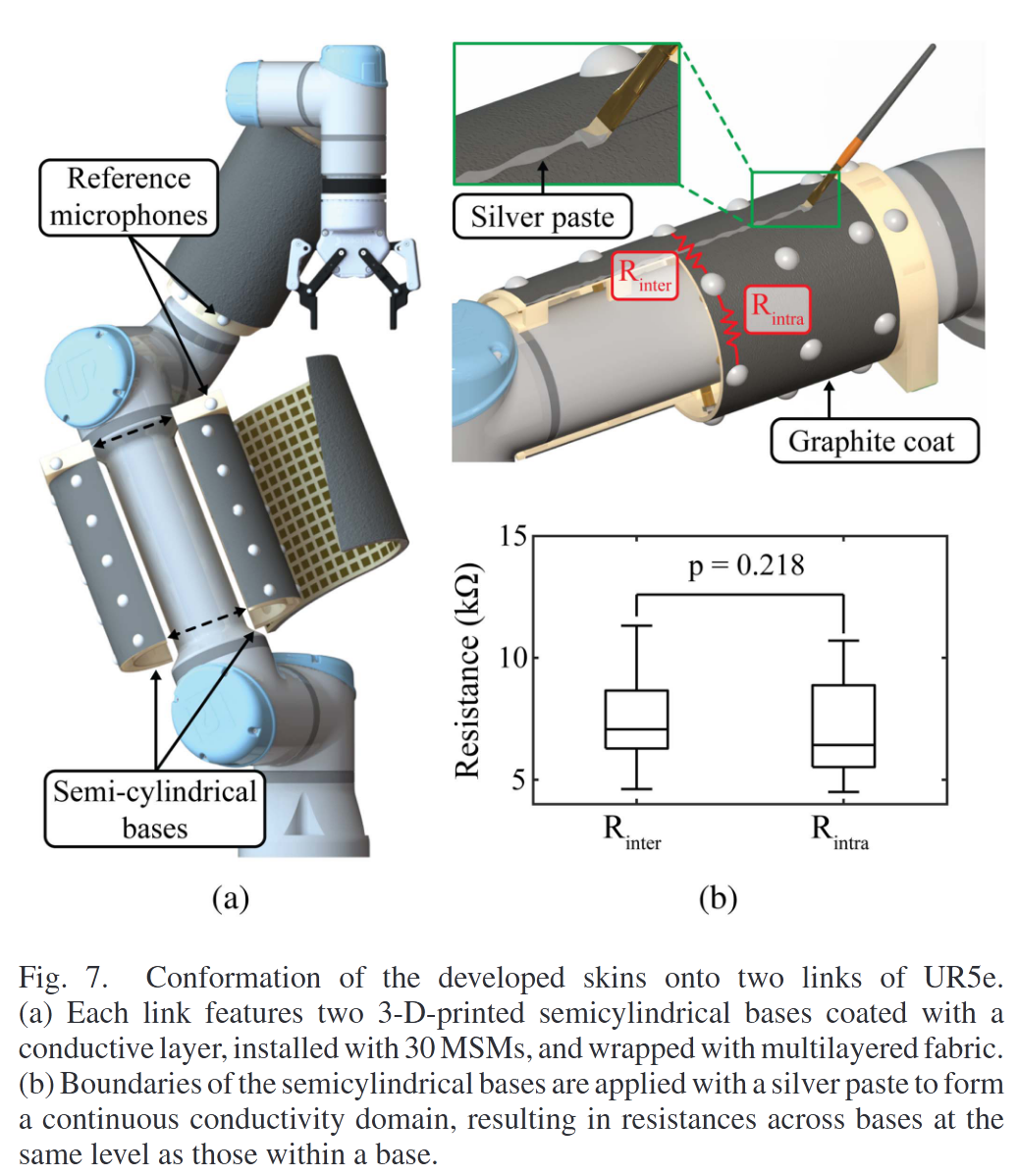

机械臂是圆柱形，还不能打孔，所以用 3D 打印 “半圆柱底座”（图 7a），两个半圆柱拼一个整圆柱套在机械臂上，每个底座装 30 个 MSM（6 组，每组 5 个，绕圆柱均匀分布）；

底座接缝处涂银胶（图 7b），让两边的导电域连起来，测试发现接缝处和底座内部的电阻差不多，导电没问题。

2. 排除电机噪音：加 “参考麦克风”

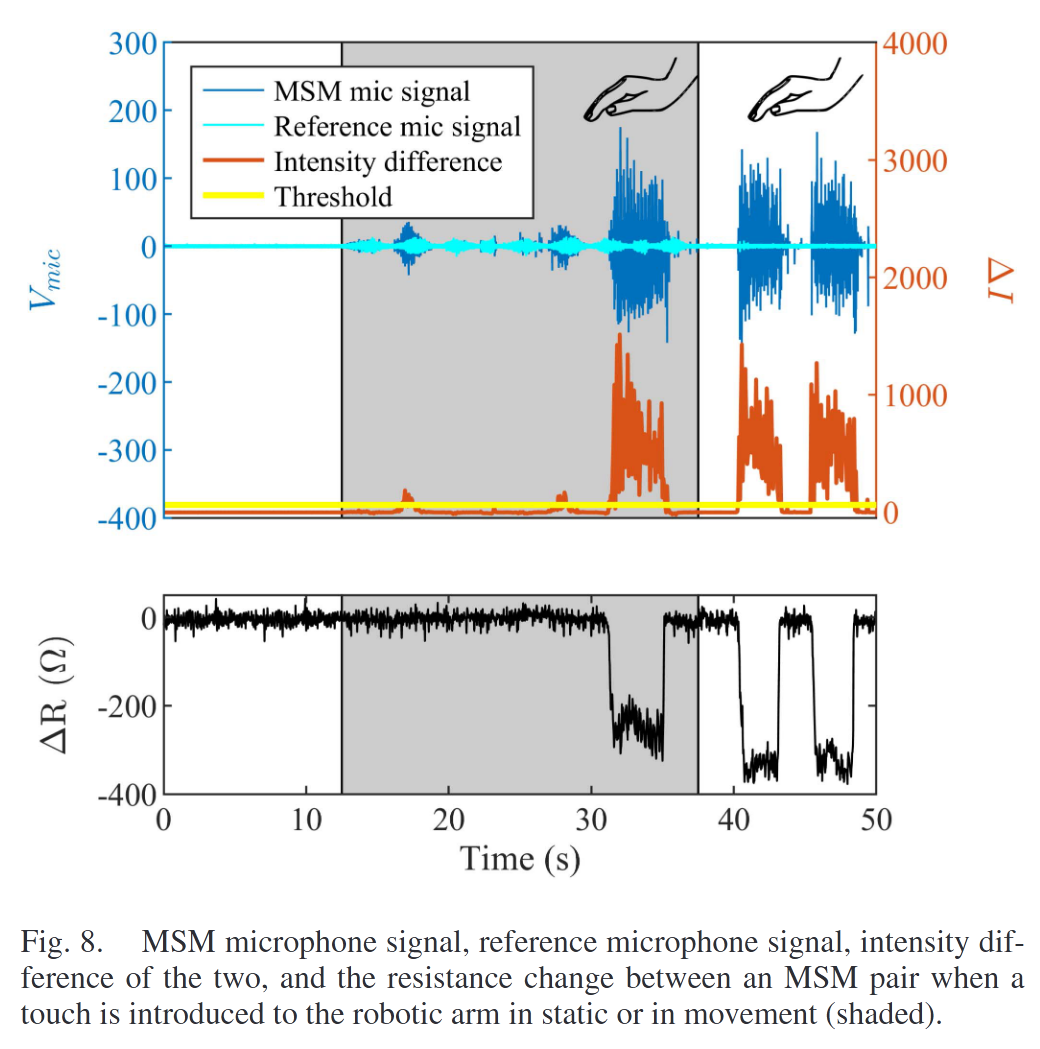

机械臂动的时候，电机振动会让麦克风误判成 “触摸”，所以在底座上装一个 “参考麦克风”（不贴多层织物，只听电机噪音）（图 8）：

对比 MSM 麦克风和参考麦克风的信号差：如果差超过 3 倍噪音标准差，才算 “真触摸”；
比如机械臂动的时候，参考麦克风和 MSM 信号差不多（差小），算噪音；人拍一下，MSM 信号突然变大（差大），算真触摸。

五、触觉通信：机器人能 “懂” 触摸吗？

这是最终应用 —— 人摸机器人，机器人能识别触摸类型，做出对应反应，比如 “拍一下暂停，揉一揉继续搬东西”。

1. 编码：把触摸变成 “机器能读的图”

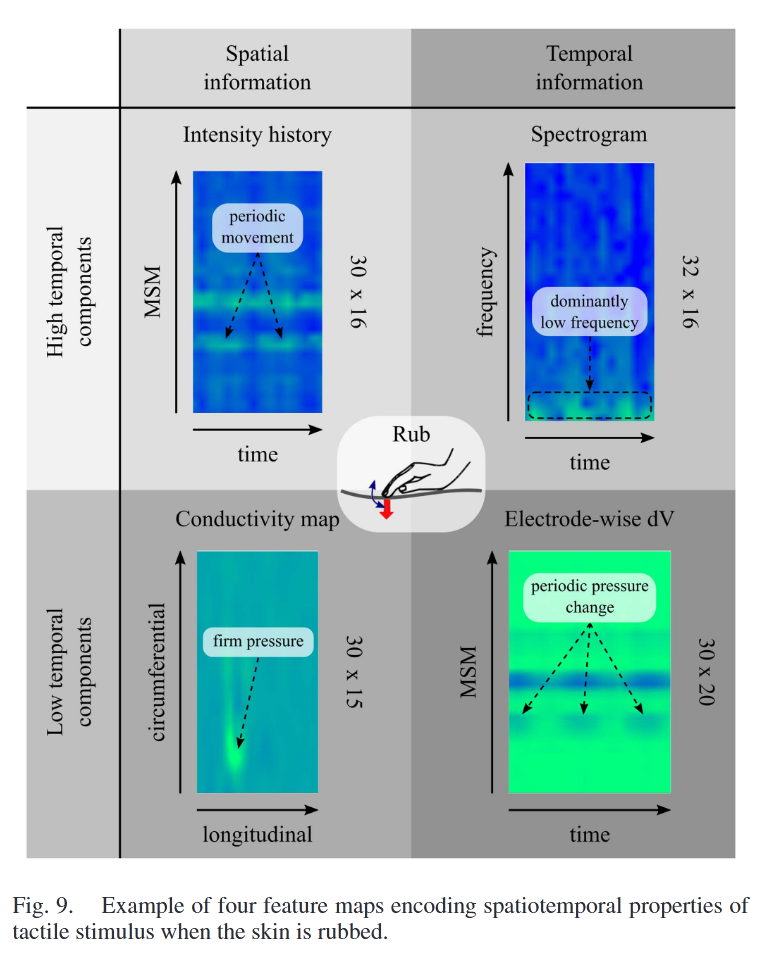

触摸有 “时间 + 空间” 特征，比如 “轻挠” 是高频、小范围，“按压” 是低频、大范围，把这些特征做成 4 个 “特征图”（图 9）：

高频时间图：麦克风信号的频谱图（看振动频率变化）；
高频空间图：所有麦克风的信号强度（看触摸在哪）；
低频空间图：ERT 算的导电变化图（看按压范围）；
低频时间图：电极的电压变化（看按压持续时间）。

2. 解码：用简单 CNN 识别触摸

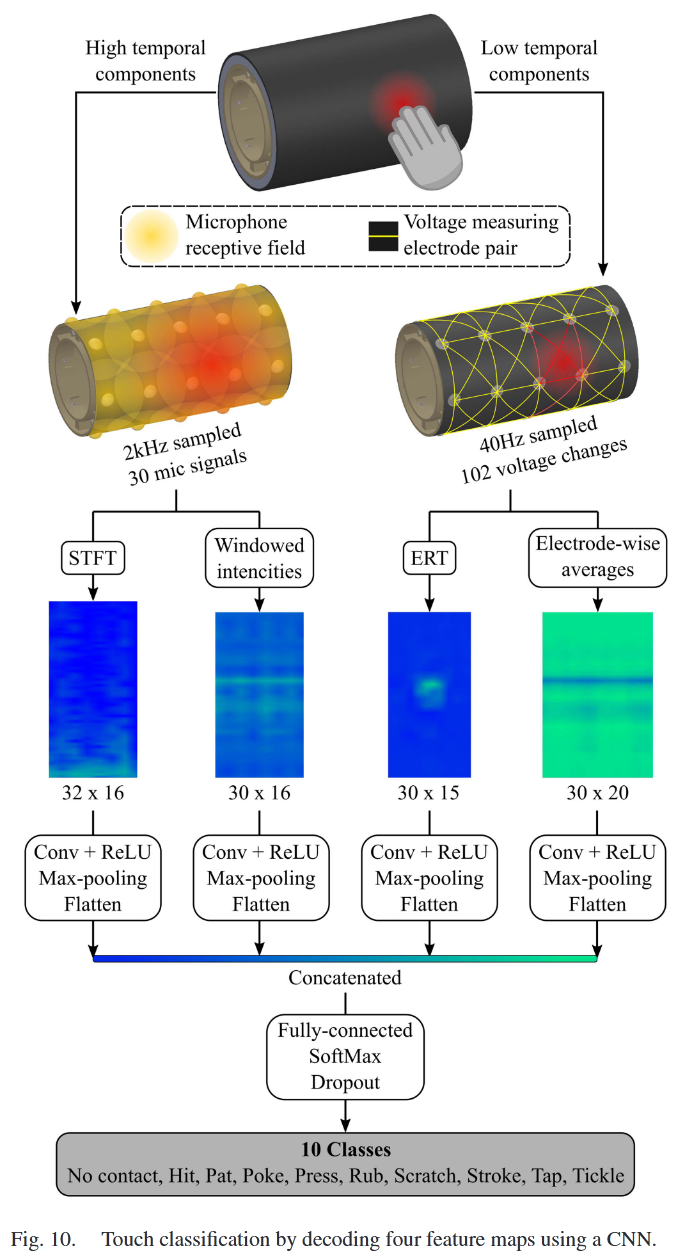

用一个 “浅 CNN”（不复杂，适合机器人本地计算）来分类这 4 个图（图 10）：

每个图先卷积（3×3 kernel，8 个，平衡精度和速度）、池化（缩小图的大小）；
把 4 个图的结果拼起来，过 dropout（防过拟合）、全连接层，最后用 SoftMax 算 “是哪种触摸” 的概率；

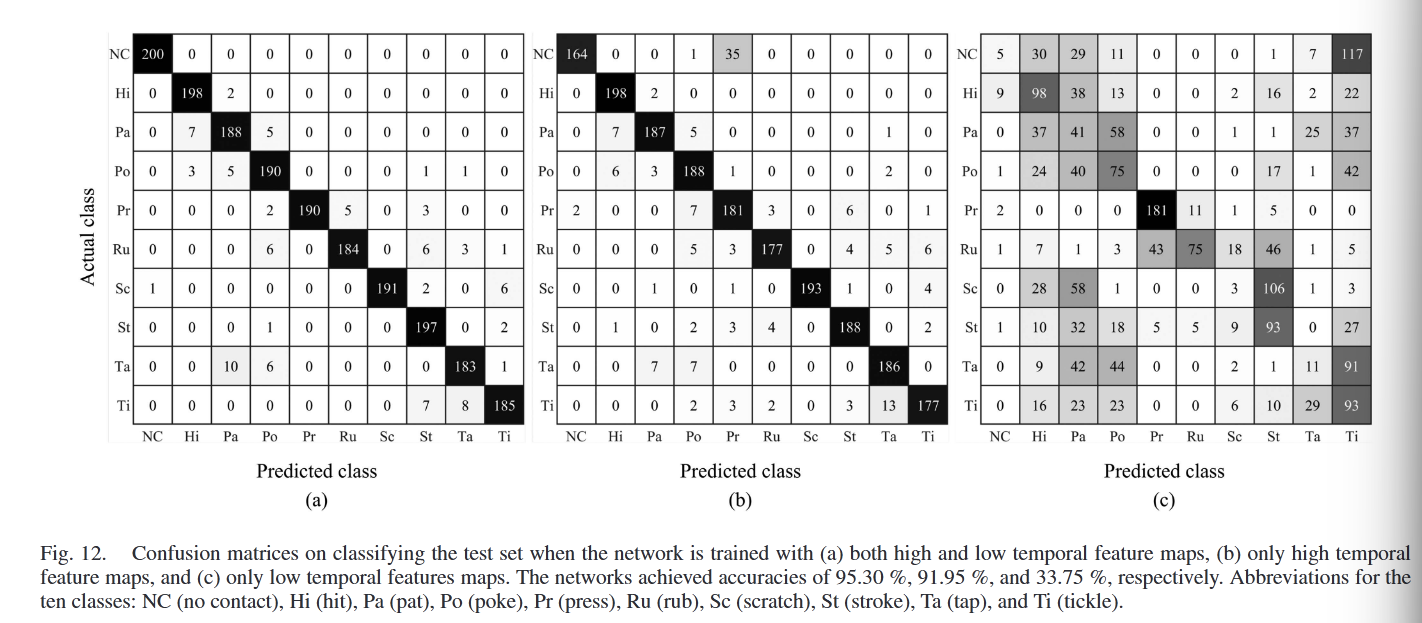

测试结果：9 种触摸 +“没触摸”，准确率 95.3%（图 12）；如果只用高频信号（麦克风），准确率 91.95%（容易把 “按压” 当成 “没触摸”）；只用低频信号（电极），准确率只有 33.75%（只能认 “按压”），说明多模态很重要。

3. 演示：不同触摸对应不同反应

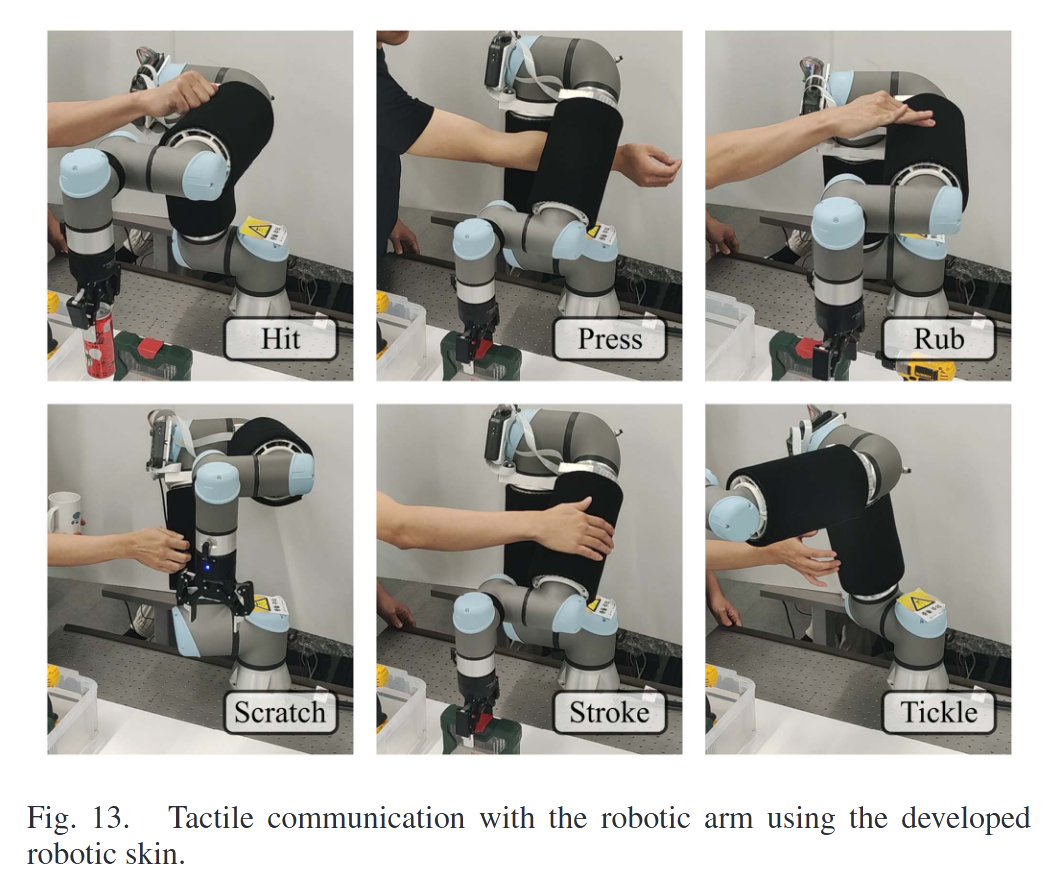

在机械臂 “搬东西” 的时候测试（图 13）：

拍一下（Pat）：机械臂暂停；
按一下（Press）：机械臂放慢速度；
揉一揉（Rub）：机械臂继续搬；
挠一挠（Tickle）：机械臂微调位置。

六、核心创新点：这篇文章到底厉害在哪？

双重构机制互补：少元件也能广感知第一次把 “声学超分辨率（测高频振动）” 和 “电阻断层扫描（测低频压力）” 结合，只用少量 MSM（比如 30 个覆盖机械臂一节），就覆盖了人类互动中 90% 以上的触摸场景，解决了 “大面积覆盖就要多元件” 的痛点。
硬件一体化设计：一个模块干两件事MSM 模块把 “麦克风（测高频）” 和 “通风螺丝电极（测低频）” 集成在一起，多层织物同时支持 “传振动” 和 “变导电”，不用分开装两种传感器，简化了结构，还能贴在各种形状的机器人上（圆柱、平面）。
工程化优化：能装到真实机器人上用
- 用 3D 打印底座解决机械臂不能打孔的问题，银胶连导电域；
- 加参考麦克风排除电机噪音，避免误判；
- 用 FPGA 并行处理 + 浅 CNN，在嵌入式系统（2.6W 低功耗）上实时计算，不用连电脑，机器人能 “自己思考” 触摸。
实用的触觉分类：准确率高且覆盖常用触摸能识别 9 种人类常用触摸（打、拍、按、挠等），准确率 95.3%，比只用单模态的方案好很多，还能定位触摸位置，真正实现了 “触觉通信”，不是实验室里的摆设。
