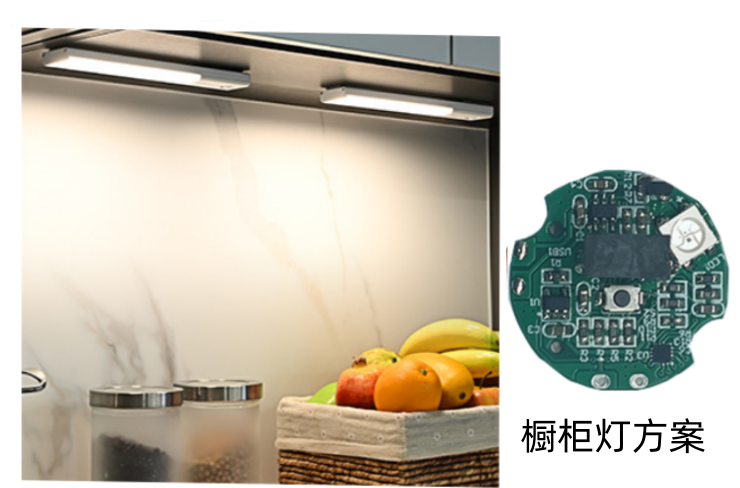

衣柜灯橱柜灯MCU方案开发

衣柜灯的工作逻辑是 “环境触发→MCU 判断→驱动照明→延时关闭”，核心架构需适配衣柜封闭空间特性，由四部分组成：
主控 MCU 单元作为控制核心，需精准处理感应信号并控制照明模块，具备：
低功耗特性（待机电流≤50uA，确保电池供电续航）；
多路 GPIO（连接传感器、LED 驱动、按键）；
定时器（控制照明延时关闭，精度 ±10 秒）；
宽电压支持（3-6V，AA 电池或 5V USB 供电）。
照明模块针对衣柜暗光环境优化，采用低功耗高显指光源：
LED 光源： 贴片 LED（单颗 0.06W），6-12 颗串联 / 并联，总功率≤1W（避免发热）；
驱动方式：MCU 通过 MOS 管或 LED 驱动芯片控制亮灭，支持亮度调节（高端款 PWM 调光）。
感应与输入模块
人体感应：红外 PIR 传感器或微波雷达传感器，检测衣柜门开启或人体靠近；
光感辅助：光敏电阻（如 LDR）或数字光传感器，检测环境亮度（白天强光下不触发，节省功耗）；
手动控制：轻触按键（应急开关）或门磁传感器（检测柜门开合，替代 PIR）。
电源与保护模块
供电方式：电池款配低功耗 LDO；有线款接 5V USB 或 12V 电源（经 DC-DC 降压）；
保护设计：电池反接保护（串联二极管）、LED 短路保护（限流电阻），避免安装误操作损坏电路。

选型决策指南
低成本便携款：选择 国产8 位超低功耗 MCU，搭配 PIR + 光感，优先保证电池续航，成本控制在 5 元内；
固定式有线款：选用 32 位 MCU，支持亮度调节和长延时，适配大型衣柜的持续照明需求；
智能联动款：选择支持外设扩展的国产 16/32 位 MCU，配合门磁传感器和蓝牙模块，融入智能家居生态；


关键设计技术要点
感应灵敏度优化
PIR 布局：传感器朝向衣柜内部（避免门外光线干扰），镜头角度选择 60°-90°（适配衣柜深度），安装高度距柜底 1.2-1.5 米（人体手部活动区域）；
信号处理：软件采用 “边沿触发 + 持续检测” 机制 ——PIR 触发后立即点亮，同时持续检测人体信号（存在则刷新延时，离开后倒计时关闭），避免短时间内频繁开关。
低功耗设计（电池款重点）
硬件：选用低功耗 LED（正向电压 2.8V 以下），PIR 传感器选择静态电流＜10uA 的型号（如 AM312），MCU 采用掉电模式（仅保留外部中断唤醒）；
软件：LED 点亮时全功率输出，熄灭后关闭所有外设（ADC、定时器），PIR 每 0.5 秒唤醒 MCU 检测一次（而非持续供电），降低待机功耗。
安装与适配性
供电兼容：电池款采用磁吸或 3M 胶安装（无需布线），有线款支持端子台接线（兼容 12V 衣柜集中供电系统）；
触发方式可选：通过 PCB 跳线选择 “PIR 感应” 或 “门磁感应”，满足不同衣柜结构（如开放式衣柜适合 PIR，封闭式适合门磁）。
用户体验细节
柔光设计：LED 前加装扩散板（雾面 PC 材质），避免直射眩光（尤其夜间）；
渐亮渐灭：高端款通过 PWM 实现 0.5 秒渐亮（避免强光刺激）和 0.5 秒渐灭（提示即将关闭）。
