基于ZYNQ的目标检测算法硬件加速器优化设计
目标检测算法硬件加速器是系统的核心计算模块，对于实现高效推理和满足实时
处理需求具有关键作用。为实现算法的高效部署，本章采用高层次综合技术，将目标检
测算法映射至硬件平台，并结合定点量化、算子融合、循环展开等优化策略，以提升加
速器的性能和算法效率。在此基础上，设计并实现了包括卷积、池化等关键算子的
YOLOv4-tiny 硬件加速推理模块。
4.1 硬件加速工具介绍
4.1.1 高层次综合技术原理

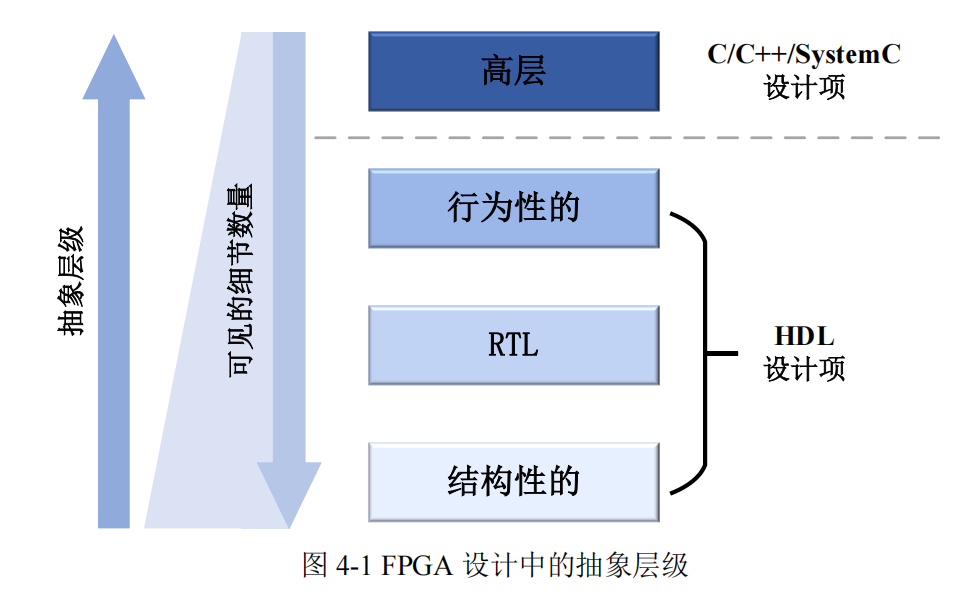

FPGA 设计领域的抽象层次从低到高可分为四级：结构性、RTL、行为性及高层设
计，如图 4-1 所示。最底层的结构性抽象直接操作基础硬件单元，包括逻辑门、LUT 和
触发器等底层元素。实际 FPGA 开发中，设计师多采用 RTL（寄存器传输级）抽象进
行设计。RTL 有效隐藏了底层硬件细节，专注于描述寄存器间的数据传输和逻辑关系。
而行为性抽象则更进一步，侧重算法层面描述，关注电路功能特性而非寄存器操作细
节。这些层级均使用 HDL 作为设计语言，随着抽象层次提高，硬件实现细节逐渐模糊
化。
本章将采用高层设计的方法，直接使用 C/C++等高级语言对硬件加速器进行设计，
再通过 Vivado HLS 工具将代码转换为 HDL 描述[69]。在实际项目开发中，相较于传统
FPGA 开发，HLS 技术具有显著优势：它可以让设计者专注于算法本身而非硬件细节；
高级语言到硬件的自动转换大幅缩短开发周期；模块化设计支持创建可复用 IP 核，简
化了设计流程并提高了代码可维护性。对嵌入式系统而言，HLS 内置优化功能能自动
调整代码以提升性能；C 级别验证和 C-RTL 协同仿真简化了验证过程；同时降低了设
计成本和风险。
4.1.2 基于 Vivado HLS 的设计流程

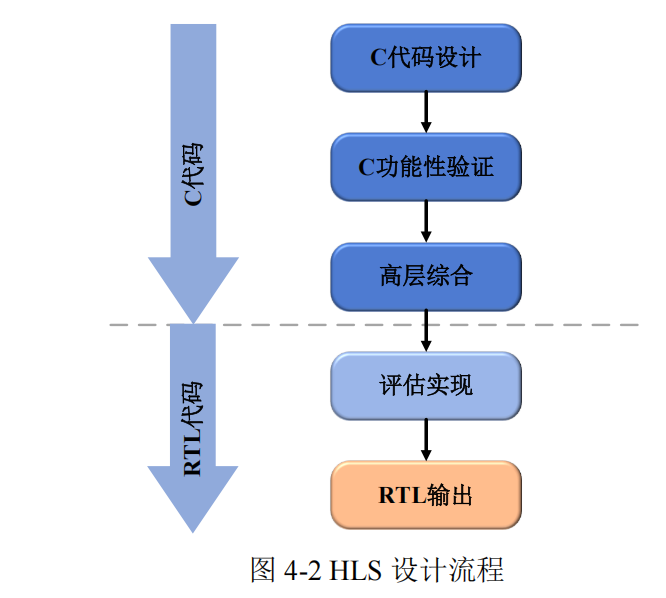

HLS（高层综合）流程如图 4-2 所示，主要输入为 C/C++设计代码。在进行综合前，
首先执行 C 仿真以验证输入代码的功能正确性。随后进入核心环节——高层综合过程，
该过程分析 C 代码并结合用户指令与约束条件，生成 RTL 描述。最后，系统输出 Verilog
或 VHDL 格式的 RTL 设计文件。
除功能验证外，评估 RTL 设计的实现效果和性能指标同样重要，如 FPGA 资源占
用、延迟特性及最高时钟频率等是否符合预期。如果未达要求，设计师需要多次进行调
整指令和约束参数，并重新进行综合优化，寻找“最优”的方案。
4.2 硬件加速器实现架构分析
YOLOv4-tiny 算法是目标检测的关键环节。为了实现高效、实时的检测任务，选
择合适的卷积神经网络加速器架构至关重要。在卷积神经网络加速器的设计过程中，
数据传输和计算的组织方式对性能有着显著影响。常见的两种实现架构为 Stream
Pattern 和 Overlap Pattern[70]。

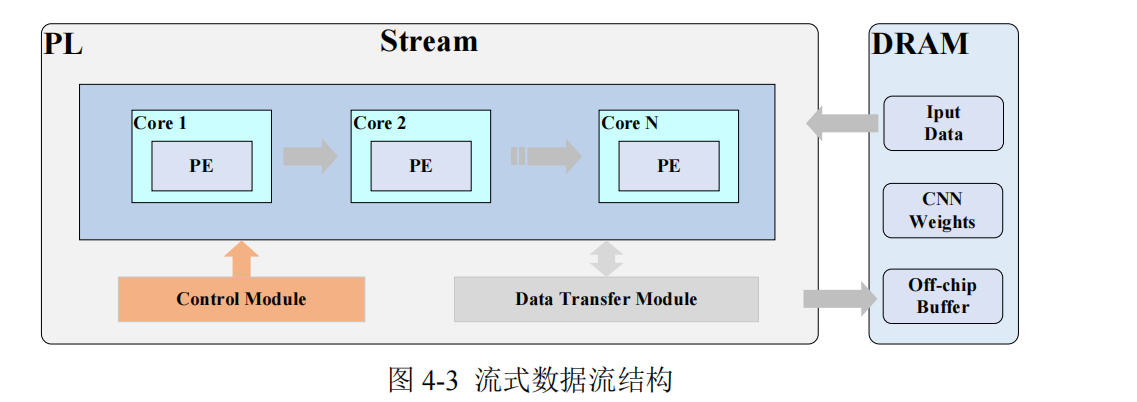

Stream Pattern 即流式数据流，其结构如图 4-3 所示，是一种顺序执行的方式。在
这种模式下，数据从内存中读取后，按照固定的顺序依次传输到计算单元进行处理。计
算单元完成一次计算后，将结果写回内存。这种方案的优势在于其数据传输和计算过
程简洁明了。此外，它能够根据不同层次的计算特点，有针对性地采用多样化的策略来
优化每个硬件内核的实现方式及并行处理方案，从而有效提升整体吞吐量。然而，由于
数据传输和计算是严格顺序进行的，计算单元在等待数据传输完成时可能会出现闲置，
导致资源利用率较低，且不够灵活。

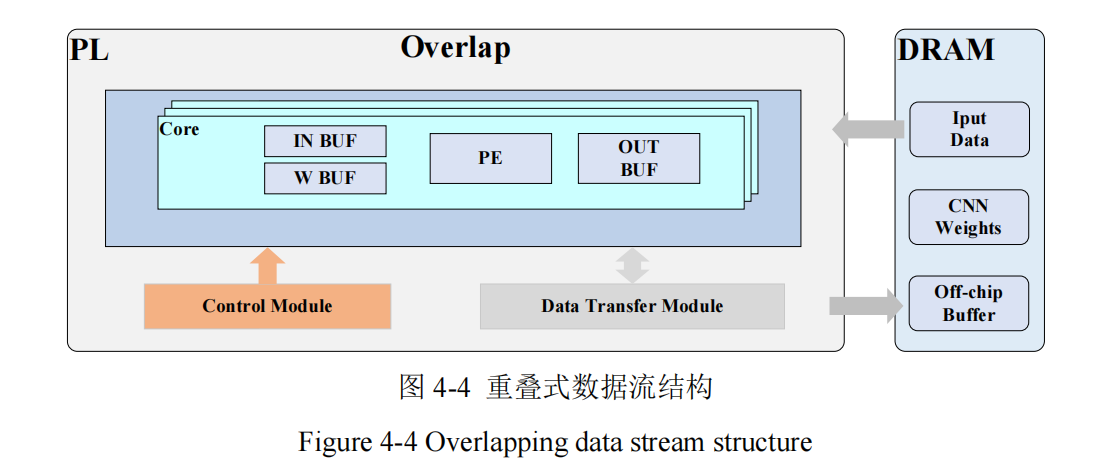

Overlap Pattern 即重叠式数据流，其结构如图 4-4 所示，是一种数据传输和计算重
叠的方式[71]。在这种模式下，数据的读取、计算和写回操作可以部分重叠进行。当一
部分数据正在计算单元中处理时，下一组数据可以同时从内存中读取，而计算结果也
可以在计算完成后立即写回内存。这种设计的一大优点是灵活性，当输入模型发生变
化，但计算算子保持不变时，无需重新设计硬件，这大大节省了时间和资源。但由于采
用了与通用处理器相近的控制架构，这类系统在运算过程中难以充分发挥能效优势。
当基于这种架构部署计算模型时，需要解决双重挑战：既要精准计算核心组件的物理
规格参数，又需设计高效的任务分配策略。
为充分发挥 Zynq 异构平台的 PS-PL 协同优势和应对快速迭代的算法场景，本设计
采用基于重叠式数据流的可重构架构实现 YOLOv4-tiny 模型，针对卷积、池化等通用
算子设计独立可复用 PE 单元，提升硬件资源利用率，降低计算单元闲置时间。
4.3 硬件加速器性能优化策略
在面向目标检测的硬件加速器设计中，性能优化需在计算效率、资源占用与功耗
约束间实现精准权衡。传统硬件加速方案常因计算并行度不足、数据流阻塞或存储带
宽瓶颈导致性能劣化，难以满足嵌入式实时目标检测系统对高吞吐率、低延时的严苛
要求。本节将从计算精度压缩、计算流程优化、计算并行化、数据流优化和存储架构重
构五个方面优化硬件加速器的性能[72]。
