K8S（十四）—— K8s实战：HPA（Pod水平自动伸缩）完整部署与测试指南

前言

在Kubernetes（简称K8s）集群管理中，Pod的负载会随着业务流量波动而变化——高峰期若Pod数量不足，会导致服务响应缓慢；低谷期若Pod数量过多，又会造成资源浪费。HPA（Horizontal Pod Autoscaling，Pod水平自动伸缩）正是解决这一问题的核心组件，它能根据CPU利用率（或其他自定义指标）自动调整Pod副本数量，实现“按需伸缩”，既保障服务稳定性，又提升资源利用率。

本文将从HPA核心概念入手，逐步讲解依赖组件metrics-server的部署、HPA的实际部署与负载测试，并补充K8s资源限制的扩展配置，确保每个步骤可复现、每个命令有解释，帮助读者快速掌握HPA的实战应用。

一、HPA核心概念解析

在部署HPA前，需先明确其核心原理与依赖，避免后续操作中出现“知其然不知其所以然”的情况。

1.1 HPA定义与核心作用

HPA是K8s中的一种资源对象，与Deployment、ReplicaSet等类似，可通过声明式配置或命令行创建。其核心作用是：周期性检测目标Pod的负载（如CPU利用率），并根据预设阈值自动调整Pod副本数，支持对Deployment、ReplicaSet、Replication Controller管理的Pod进行伸缩。

1.2 HPA工作原理

HPA的伸缩逻辑依赖“周期性检测+阈值对比”，具体流程如下：

1. 周期检测：HPA通过Master节点的kube-controller-manager服务实现，检测周期由启动参数horizontal-pod-autoscaler-sync-period控制，默认每30秒检测一次Pod负载（CPU使用率）。
2. 负载获取：HPA不直接采集Pod指标，需依赖metrics-server（资源指标聚合器），通过resource metrics API获取Pod的CPU、内存等实时数据。
3. 伸缩决策：HPA对比实际负载与预设阈值（如CPU利用率50%），若实际负载超过阈值则增加Pod副本数，若低于阈值则减少副本数（但不低于min值，不高于max值）。

1.3 HPA依赖组件：metrics-server

metrics-server是K8s集群的“资源数据管家”，主要功能包括：

• 采集所有Node和Pod的CPU、内存使用数据；
• 通过resource metrics API向集群内组件（如HPA、kubectl top命令、Scheduler）提供标准化的指标数据；
• 自身不存储历史数据，仅提供实时指标查询。

二、部署metrics-server（HPA依赖组件）

由于HPA需通过metrics-server获取负载数据，因此需先部署metrics-server，步骤如下：

2.1 准备metrics-server镜像

metrics-server运行依赖镜像，需先在所有Node节点上加载本地镜像（避免在线拉取失败）：

1. 将metrics-server.tar镜像包上传至所有Node节点的/opt目录；
2. 执行以下命令加载镜像：

# 切换到镜像包所在目录
cd /opt/
# 加载本地镜像（无需联网）
docker load -i metrics-server.tar

2.2 使用Helm安装metrics-server

Helm是K8s的包管理工具，可简化metrics-server的部署流程，具体步骤如下：

2.2.1 初始化Helm仓库

首先清理旧仓库并添加稳定版仓库（若第一个仓库访问失败，可切换第二个国内镜像仓库）：

# 1. 创建metrics-server部署目录并进入
mkdir /opt/metrics && cd /opt/metrics# 2. 移除旧的stable仓库（若存在）
helm repo remove stable# 3. 添加Helm稳定版仓库（二选一，优先选国内镜像）
# 选项1：官方仓库（可能因网络问题失败）
helm repo add stable https://charts.helm.sh/stable
# 选项2：国内Azure镜像仓库（推荐，速度更快）
helm repo add stable http://mirror.azure.cn/kubernetes/charts# 4. 更新Helm仓库索引（确保获取最新版本）
helm repo update# 5. 拉取metrics-server的Helm Chart包（本地查看配置）
helm pull stable/metrics-server

2.2.2 配置metrics-server.yaml

创建metrics-server.yaml配置文件，解决metrics-server与Kubelet通信的常见问题（如TLS验证、地址类型）：

vim metrics-server.yaml
# metrics-server.yaml 配置文件
args:- --logtostderr  # 日志输出到标准错误流（便于排查问题）- --kubelet-insecure-tls  # 忽略Kubelet的TLS证书验证（测试环境使用，生产环境需配置合法证书）- --kubelet-preferred-address-types=InternalIP  # 优先使用Node的InternalIP与Kubelet通信（避免DNS解析问题）
image:repository: k8s.gcr.io/metrics-server-amd64  # 镜像仓库地址tag: v0.3.2  # 镜像版本（与本地加载的镜像版本一致，避免拉取新镜像）

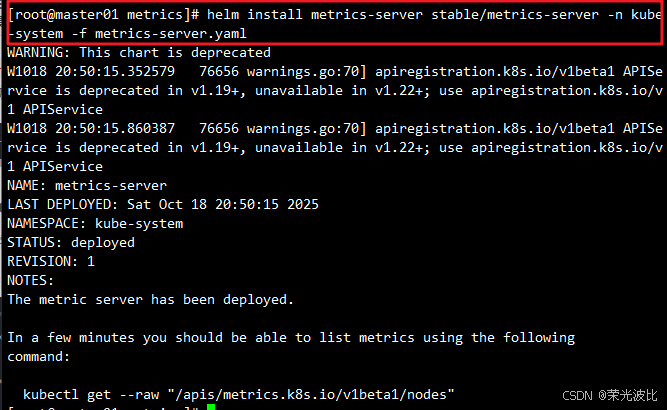

2.2.3 执行Helm安装

通过Helm安装metrics-server，并指定命名空间为kube-system（系统组件推荐放置于此）：

helm install metrics-server stable/metrics-server -n kube-system -f metrics-server.yaml

2.3 验证metrics-server部署成功

metrics-server启动后需等待1-2分钟（指标采集初始化），通过以下命令验证：

# 1. 查看metrics-server Pod状态（确保STATUS为Running）
kubectl get pods -n kube-system | grep metrics-server
# 预期输出示例：
metrics-server-xxxx-xxxx   1/1     Running   0          1m# 2. 查看Node节点资源使用情况（验证指标采集功能）
kubectl top node
# 预期输出示例：显示每个Node的CPU(cores)、MEMORY(bytes)使用量
NAME       CPU(cores)   CPU%   MEMORY(bytes)   MEMORY%
master01   263m         13%    1802Mi          49%
node01     81m          4%     452Mi           26%
node02     90m          4%     514Mi           29%

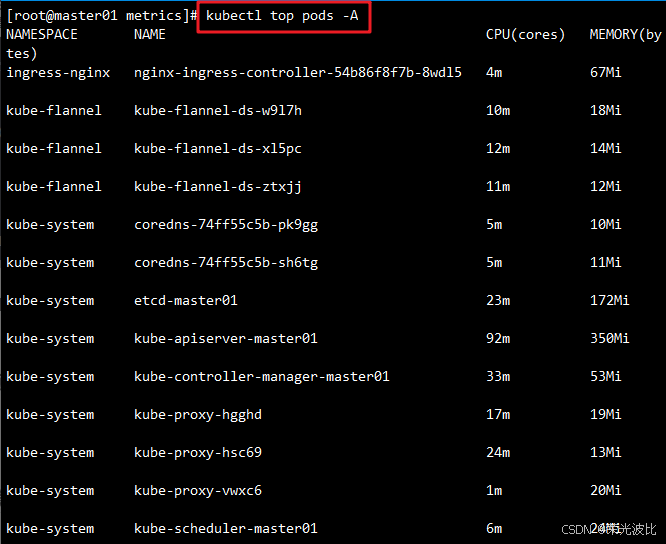

# 3. 查看所有命名空间Pod资源使用情况
kubectl top pods --all-namespaces

若kubectl top命令能正常输出数据，说明metrics-server部署成功。

三、部署HPA及测试验证

metrics-server就绪后，即可部署HPA并通过模拟负载验证其自动伸缩功能。

3.1 准备HPA测试镜像

谷歌提供了hpa-example镜像，内置CPU密集型代码，用于测试HPA伸缩效果，步骤如下：

1. 将hpa-example.tar镜像包上传至所有Node节点的/opt目录；
2. 执行以下命令加载镜像并验证：

# 1. 切换到镜像包目录
cd /opt# 2. 加载本地镜像
docker load -i hpa-example.tar# 3. 验证镜像是否加载成功（查看REPOSITORY和TAG）
docker images | grep hpa-example
# 预期输出：
gcr.io/google_containers/hpa-example    latest    4ca4c13a6d7c   10 years ago   481MB

3.2 创建测试用Deployment与Service

创建hpa-pod.yaml文件，定义一个Deployment（管理Pod）和Service（暴露访问入口），并设置Pod的CPU请求资源（HPA计算利用率的基准）：

vim hpa-pod.yaml
# hpa-pod.yaml 配置文件
apiVersion: apps/v1
kind: Deployment
metadata:labels:run: php-apache  # Deployment标签，用于关联Service和HPAname: php-apache   # Deployment名称
spec:replicas: 1        # 初始Pod副本数selector:matchLabels:run: php-apache  # 匹配Pod标签template:metadata:labels:run: php-apache  # Pod标签spec:containers:- image: gcr.io/google_containers/hpa-example  # 测试镜像name: php-apache  # 容器名称imagePullPolicy: IfNotPresent  # 优先使用本地镜像，不存在再拉取（避免在线拉取失败）ports:- containerPort: 80  # 容器暴露端口（与Service关联）resources:requests:cpu: 200m  # Pod初始CPU请求（HPA计算CPU利用率的基准，200m=0.2核）
---
# 定义Service，暴露Deployment的Pod访问入口
apiVersion: v1
kind: Service
metadata:name: php-apache  # Service名称
spec:ports:- port: 80                # Service暴露端口protocol: TCP           # 协议类型targetPort: 80          # 转发到Pod的端口（与容器暴露端口一致）selector:run: php-apache         # 匹配Deployment管理的Pod标签

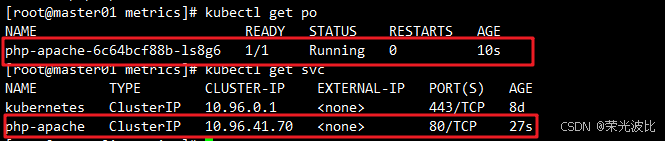

执行以下命令创建资源：

# 应用配置文件
kubectl apply -f hpa-pod.yaml# 查看Pod状态（确保STATUS为Running）
kubectl get pods
# 预期输出示例：
NAME                          READY   STATUS    RESTARTS   AGE
php-apache-6c64bcf88b-ls8g6   1/1     Running   0          10s

3.3 创建HPA控制器

使用kubectl autoscale命令创建HPA，指定伸缩规则（CPU阈值、副本数范围）：

# 创建HPA，关联php-apache Deployment
kubectl autoscale deployment php-apache \
--cpu-percent=50 \  # HPA伸缩阈值：Pod CPU利用率超过50%则扩容，低于则缩容
--min=1 \            # 最小Pod副本数（即使负载为0，也保留1个Pod）
--max=10             # 最大Pod副本数（避免过度扩容导致资源耗尽）

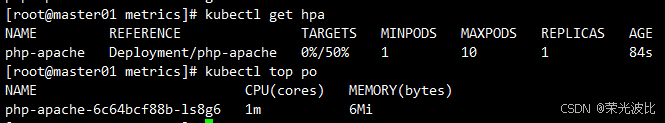

创建后需等待1-2分钟（HPA获取初始指标），执行以下命令查看HPA状态：

kubectl get hpa
# 预期输出示例（初始TARGETS为0%/50%，说明暂无负载）：
NAME         REFERENCE               TARGETS   MINPODS   MAXPODS   REPLICAS   AGE
php-apache   Deployment/php-apache   0%/50%    1         10        1          16skubectl top pods
# 预期输出
NAME                          CPU(cores)   MEMORY(bytes)
php-apache-6c64bcf88b-ls8g6   1m           6Mi

3.4 模拟负载验证HPA伸缩效果

通过创建测试客户端，循环访问php-apache Service，模拟高负载场景，观察HPA是否自动扩容；停止负载后，观察是否自动缩容。

3.4.1 启动负载生成器

创建一个busybox容器作为测试客户端，执行循环访问命令：

# 创建并进入busybox容器（-it表示交互式终端）
kubectl run -it load-generator --image=busybox /bin/sh# 在容器内执行循环访问命令（向php-apache Service发送请求，增加CPU负载）
while true; do wget -q -O- http://php-apache.default.svc.cluster.local; done

注：php-apache.default.svc.cluster.local是Service的集群内部DNS地址，格式为“Service名称.命名空间.svc.cluster.local”，默认命名空间为default。

3.4.2 观察HPA伸缩过程

打开新的终端窗口，执行以下命令实时监控HPA状态（-w表示持续监听）：

kubectl get hpa -w
# 预期输出示例（关键过程解析）：
# 1. 初始负载较低：php-apache   Deployment/php-apache   39%/50%   1         10        1          13m
# 2. 负载超过阈值：php-apache   Deployment/php-apache   54%/50%   1         10        1          13m
# 3. 负载急剧升高：php-apache   Deployment/php-apache   342%/50%  1         10        1          14m
# 4. HPA开始扩容：php-apache   Deployment/php-apache   315%/50%  1         10        4          14m
# 5. 继续扩容至最大：php-apache   Deployment/php-apache   67%/50%   1         10        10         15m
# 6. 负载下降（扩容后分摊压力）：php-apache   Deployment/php-apache   34%/50%   1         10        10         16m

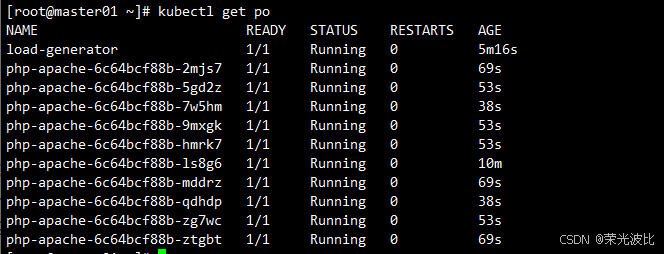

3.4.3 验证Pod数量变化

执行以下命令查看Pod数量，确认是否扩容至10个（HPA的max值）：

kubectl get pods
# 预期输出：包含1个load-generator Pod和10个php-apache Pod（名称前缀相同，后缀不同）

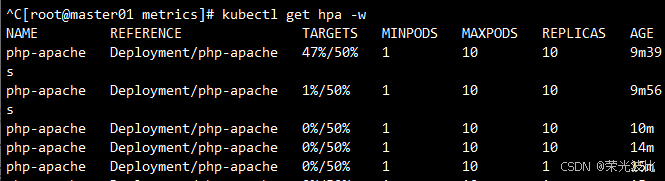

3.4.4 验证缩容逻辑

停止负载生成器（在busybox容器内按Ctrl+C终止循环命令，然后执行exit退出容器），等待5-10分钟（HPA缩容策略较保守），再次查看HPA和Pod状态：

# 查看HPA状态（负载低于50%，开始缩容）
kubectl get hpa# 查看Pod数量（逐渐减少至min=1个）
kubectl get pods

关键说明：HPA“扩容快、缩容慢”是故意设计的——避免业务高峰期因网络波动导致负载短暂下降时，HPA快速缩容，剩余Pod无法承受后续突增负载，从而保障服务稳定性。

3.5 测试负载不足时的解决方案

若CPU性能较好，单客户端负载无法使Pod利用率超过50%，可再创建一个测试客户端，同时发送请求：

# 创建第二个负载生成器容器
kubectl run -i --tty load-generator1 --image=busybox /bin/sh# 执行相同的循环访问命令
while true; do wget -q -O- http://php-apache.default.svc.cluster.local; done

四、K8s资源限制扩展配置

HPA的伸缩依赖Pod的资源请求（requests），而K8s还支持通过“Pod级限制”和“命名空间级限制”防止资源滥用，保障集群稳定性。

4.1 Pod级资源限制（容器维度）

通过resources.limits和resources.requests为单个Pod的容器设置资源上限和初始请求，配置示例如下：

spec:containers:- image: xxxx  # 业务镜像imagePullPolicy: IfNotPresentname: auth    # 容器名称ports:- containerPort: 8080protocol: TCPresources:limits:        # 资源上限（超过会触发限制，如CPU节流、内存OOM）cpu: "2"     # 最大CPU限制（2核）memory: 1Gi  # 最大内存限制（1GB）requests:      # 初始资源请求（K8s调度时分配的最小资源）cpu: 250m    # 初始CPU请求（0.25核）memory: 250Mi# 初始内存请求（250MB）

• CPU单位说明：1=1核，100m=0.1核（1核=1000毫核）；
• 内存单位说明：支持Ki（千字节）、Mi（兆字节）、Gi（吉字节），1Gi=1024Mi。

4.2 命名空间级资源限制

当多个团队共享集群时，可通过“资源配额（ResourceQuota）”和“默认限制（LimitRange）”为命名空间设置资源总上限和默认值，避免单个命名空间过度占用资源。

4.2.1 资源配额（ResourceQuota）：命名空间总资源限制

创建resource-quota.yaml，限制指定命名空间（如spark-cluster）的总Pod数量、CPU和内存上限：

# resource-quota.yaml 配置文件
apiVersion: v1
kind: ResourceQuota  # 资源类型：资源配额
metadata:name: compute-resources  # 配额名称namespace: spark-cluster # 目标命名空间（需提前创建）
spec:hard:  # 硬限制（无法突破）pods: "20"               # 命名空间内最大Pod数量requests.cpu: "2"        # 命名空间内所有Pod的CPU请求总和上限（2核）requests.memory: 1Gi     # 命名空间内所有Pod的内存请求总和上限（1GB）limits.cpu: "4"          # 命名空间内所有Pod的CPU限制总和上限（4核）limits.memory: 2Gi       # 命名空间内所有Pod的内存限制总和上限（2GB）

执行以下命令创建资源配额：

# 1. 创建命名空间（若不存在）
kubectl create namespace spark-cluster# 2. 应用资源配额配置
kubectl apply -f resource-quota.yaml# 3. 查看命名空间的资源配额
kubectl get resourcequota -n spark-cluster

4.2.2 对象数量配额：限制命名空间内资源对象数量

除了计算资源，还可限制命名空间内ConfigMap、Secret等对象的数量，配置示例：

apiVersion: v1
kind: ResourceQuota
metadata:name: object-counts  # 配额名称namespace: spark-cluster # 目标命名空间
spec:hard:configmaps: "10"                # 最大ConfigMap数量persistentvolumeclaims: "4"     # 最大PVC（持久化存储声明）数量replicationcontrollers: "20"    # 最大ReplicationController数量secrets: "10"                   # 最大Secret数量services: "10"                  # 最大Service数量services.loadbalancers: "2"     # 最大LoadBalancer类型Service数量

4.2.3 默认限制（LimitRange）：为未配置资源的Pod设置默认值

若Pod未显式配置requests和limits，则会使用当前命名空间的最大资源；如果命名空间也没设置，则会使用集群的最大资源。

我们可以通过LimitRange设置默认值，避免Pod无限制占用资源，配置示例：

# limit-range.yaml 配置文件
apiVersion: v1
kind: LimitRange  # 资源类型：默认限制
metadata:name: mem-limit-range  # 限制名称namespace: test        # 目标命名空间（需提前创建）
spec:limits:- default:             # 默认的limits值（对应resources.limits）memory: 512Mi      # 默认内存上限（512MB）cpu: 500m          # 默认CPU上限（0.5核）defaultRequest:      # 默认的requests值（对应resources.requests）memory: 256Mi      # 默认内存请求（256MB）cpu: 100m          # 默认CPU请求（0.1核）type: Container      # 限制类型：Container（支持Container、Pod、PVC）

执行以下命令创建默认限制：

# 1. 创建命名空间（若不存在）
kubectl create namespace test# 2. 应用默认限制配置
kubectl apply -f limit-range.yaml# 3. 查看命名空间的默认限制
kubectl get limitrange -n test

关键规则：

• Pod资源限制的优先级为Pod显式配置 > LimitRange默认值 > 集群默认值；
• 当Pod内存超过limits时，K8s会通过cgroup触发OOM（内存溢出），终止Pod以释放资源。

总结

本文详细讲解了K8s HPA的部署与实战，从核心概念到依赖组件metrics-server部署，再到HPA的创建、负载测试，最后补充了资源限制的扩展配置，核心要点总结如下：

1. HPA依赖：必须先部署metrics-server，否则HPA无法获取Pod负载数据，导致伸缩功能失效；
2. 伸缩逻辑：HPA基于CPU利用率（默认）触发伸缩，“扩容快、缩容慢”，保障业务高峰期稳定性；
3. 资源配置：Pod的resources.requests是HPA计算CPU利用率的基准，需合理设置；命名空间级的ResourceQuota和LimitRange可防止资源滥用；
4. 测试关键：模拟负载时需确保CPU利用率超过阈值（如50%），若负载不足可增加测试客户端。

通过HPA，可实现K8s集群的“智能化资源调度”，减少人工干预，提升服务稳定性和资源利用率。后续可进一步探索HPA的高级用法，如基于内存、自定义指标（如QPS、并发连接数）的伸缩，以及结合Prometheus+Grafana实现指标监控与可视化。

附录：常见问题排查

1. kubectl top命令无输出：检查metrics-server Pod是否Running，查看日志（kubectl logs -n kube-system metrics-server-xxxx），确认是否存在Kubelet通信问题（如--kubelet-insecure-tls参数未配置）；
2. HPA的TARGETS显示<unknown>：等待1-2分钟，若仍异常，检查metrics-server是否正常提供API（kubectl api-versions | grep metrics）；
3. HPA不扩容：确认Pod的CPU利用率是否超过阈值，检查requests.cpu是否配置（HPA需基于此计算利用率），查看HPA事件（kubectl describe hpa php-apache）。
