NX3303X，一款HDMI转VGA 2K*4K自带DAC，CS5213国产替代芯片

NX3303X 是一款用于将 HDMI/DVI 转换为 VGA的高性能芯片，它支持 1920x1080 (1080p 全高清)、720p 和 1920x1200，凭借内置音频DAC、LDO 、HDCP引擎，提供了一种经济高效的解决方案，简化了模块设计。

在性能上，NX3303X可国产替代CS5213、AG6201、MX9291。

（一）NX3303X主要特性

NX3303X 的主要特性如下所示——

① 嵌入式音频数模转换器

② 内置 HDCP1.4 引擎

③ 符合 HDMI 1.4b 规范

④ 最高支持 1920x1200@60Hz 的视频分辨率

⑤ 内置音频 DAC 和 HDCP1.4 引擎

⑥ 内置 3.3V 和 1.2V 电压调节器

⑦ 支持热插拔检测

⑧ 1.2V 核心电源和 3.3V I/O 电源

⑨ 2KV 的 ESD 保护

⑩ 工作温度范围：0°C 至+85°C

（二）NX3303X应用领域

NX3303X适用于多个细分市场和显示应用，如HDMI 转 VGA 适配器和电缆、主板、台式机、转换和对接系统等等，让设备变得更实用和便捷。

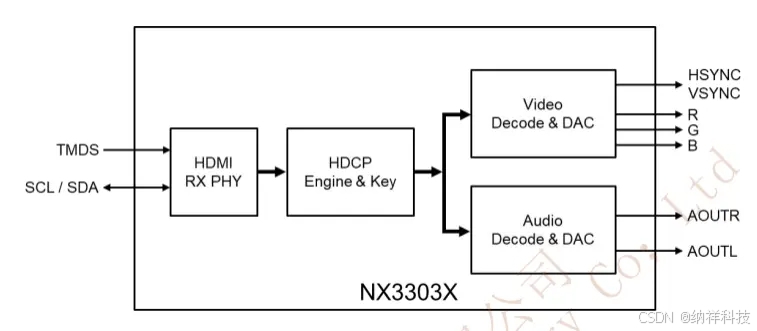

（三）NX3303X内部框图

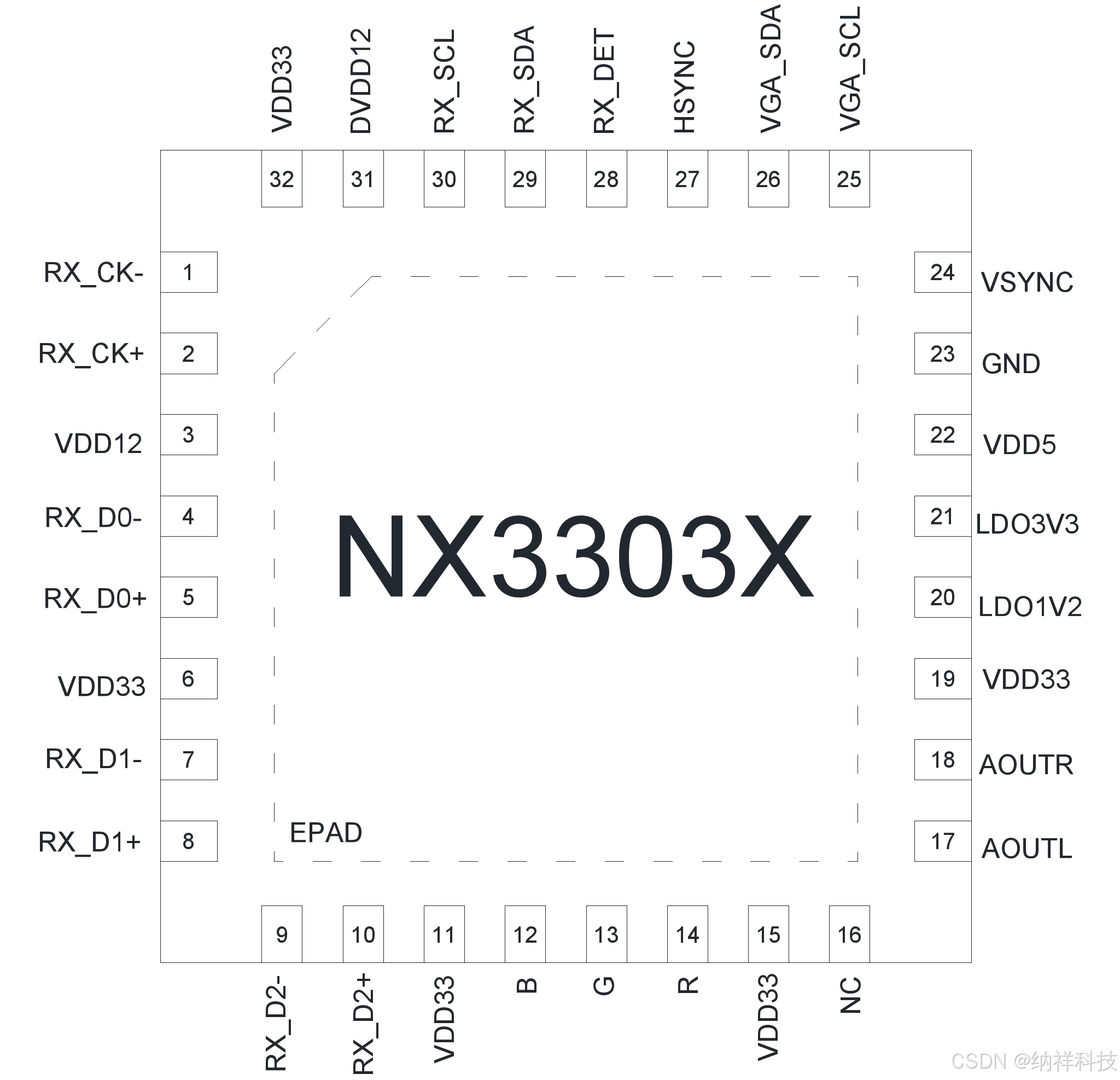

（四）NX3303X管脚配置

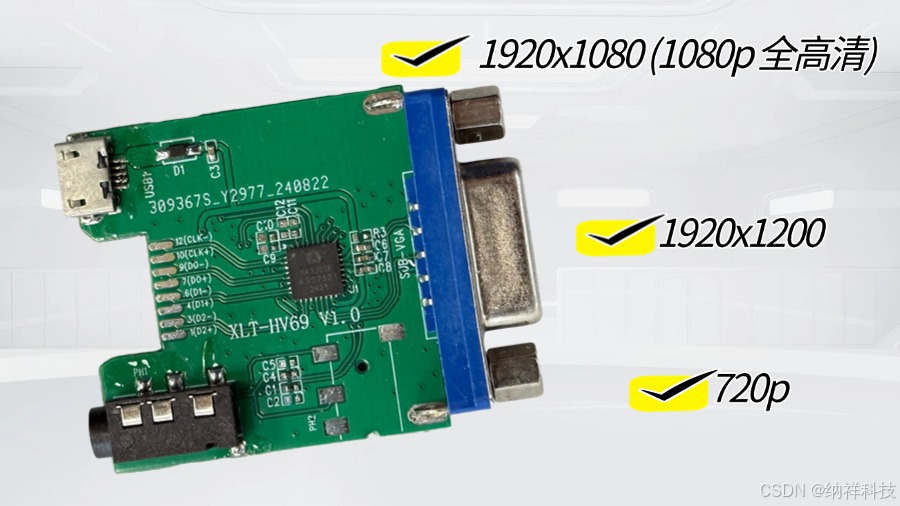

（五）NX3303X半成品展示
