机器视觉的电路板字符缺陷检测应用

 在现代电子制造业中，质量控制一直是核心环节之一。一块小小的电路板上，密密麻麻布满了成千上万的元件和细如发丝的线路。其中，电路板上的字符信息，包括元件标识、版本号、生产批号和二维码等，对于生产追溯、质量控制和装配指导至关重要。

传统的检测方式主要依赖人工目检，但人眼容易疲劳，注意力也难以长时间保持高度集中，在大批量、高精度的生产环境中，漏检和误检几乎难以避免。

正是在这样的背景下，机器视觉技术应运而生，成为了一位不知疲倦的“超级质检员”。

一、 电路板字符检测的重要性与挑战

电路板字符检测远非简单的“看看标签是否清晰”，而是涉及多重复杂判断的精密过程。字符缺陷种类繁多，包括字符缺失、模糊、错位、内容错误乃至轻微磨损。

这些缺陷可能源于丝印工艺异常、基板材料问题或生产环境变化。更复杂的是，电路板表面通常具有多样化的背景颜色和纹理，字符与背景之间的对比度可能很低，如同在嘈杂的环境中分辨细微的声音。

传统的检测方法速度较慢且成本较高。面对现代电子制造业日益增长的质量要求和生产节拍难以胜任。

二、机器视觉在字符检测中的技术实现

机器视觉检测电路板字符，本质上是在模拟人类视觉的判断过程，但具备更高的稳定性、速度和精度。一套完整的机器视觉字符检测系统通常包括图像采集、图像处理和结果判断三大模块。

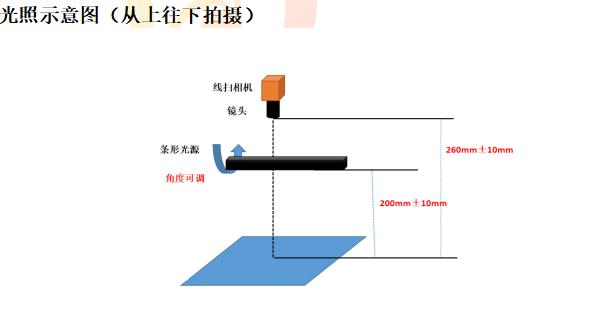

VisionBeaver视觉系统采用高分辨率的工业相机和专业级光学镜头，确保能够捕捉到电路板表面最细微的字符特征。针对电路板表面材质多样、反光特性复杂的特点，系统集成了多角度、多色温的智能光源系统，能够有效抑制反光、增强字符与背景的对比度，为后续的图像分析提供最为理想的原始图像。

在获得清晰的原始图像后，系统进入了关键的图像预处理阶段。电路板图像往往不可避免地存在各种噪声干扰，如板材纹理、划痕、光照不均等。系统先进的图像处理算法，能够有效增强图像有用信息，抑制无关噪声，显著提升图像质量。这一步骤对后续的字符识别准确性至关重要，特别是对于那些因印刷工艺问题导致的轻微模糊或对比度不足的字符，良好的预处理能够大大提高其可识别性。

缺陷判定环节则充分体现了机器的客观性和严谨性。系统会根据预设的合格标准，对识别出的字符进行多维度分析，包括字符内容是否正确、位置是否准确、印刷是否完整清晰等。通过与标准模板进行比对，系统能够精准识别出各种常见缺陷：字符缺失、字符错误、字符过度磨损、位置偏移超出公差等。

整个检测过程仅在数秒内即可完成，完全跟上现代生产线的节拍要求，大幅提升了整体检测效率，真正实现了质量控制环节的自动化和智能化升级。

三、可视化操作界面的革新价值

技术越先进，就越应该隐藏复杂性，凸显人性化，这一理念在VisionBeaver视觉系统的可视化操作界面中得到了充分体现。对于大多数生产企业而言，专业的图像处理算法和编程技能并非易事，直观的操作界面成为技术落地的关键桥梁。

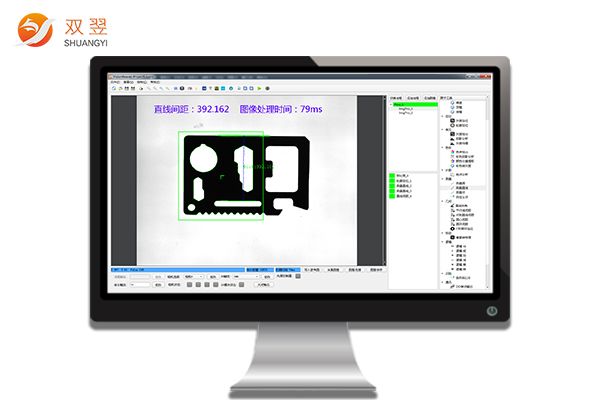

VisionBeaver视觉系统的操作界面就秉承了“简单易懂”的理念，重要参数以动态图像显示，操作人员可以在屏幕上直接看到视觉处理的效果。

整个界面采用图形化设计，操作人员只需进行简单的参数设置，就能快速完成系统配置与调试。即使是非专业人士，也能通过图形化的操作界面快速上手，大大降低了培训和维护成本。

这种用户友好的设计理念，极大地降低了机器视觉技术的使用门槛，使一线操作人员能够快速掌握并灵活应用，从而充分发挥先进算法的技术优势。

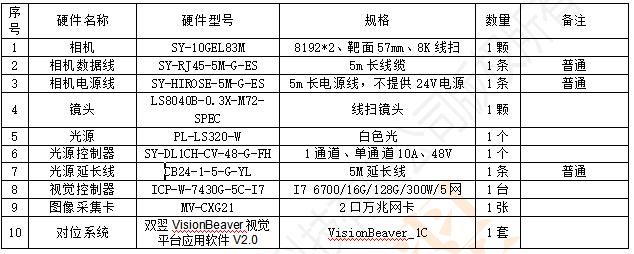

配置清单如下：

四、实际应用与未来展望

我们正迈向一个更智能化的制造业时代，机器视觉系统生成的检测报告和数据看板，为生产过程提供了可追溯的量化依据。当系统发现某批次板子的字符质量问题，质量工程师可以顺着时间轴回溯，快速定位问题根源。

这正是智能制造的核心，不仅发现问题，更能预防问题。

机器视觉技术让我们的产品质量控制，从依赖人眼的经验判断，升级到基于数据的精准决策。在科技与制造深度融合的今天，这位“超级质检员”正在成为保障电子产品可靠性的中坚力量。
