1.前言

        该篇文章学习记录是来自ADI的电源大师课，链接放在先放在下面，分为基础，中级，和终极课程，讲的特别好，反正我是让我了解了更多的知识点，我这里是记录其中的LED恒流驱动。

【全系列】电源大咖课基础篇：开关电源/LDO/锂电池充电/电源路径/USB供电_哔哩哔哩_bilibili

【全系列】电源大咖课提高篇：电荷泵/浪涌保护电路/隔离电源/PCB布局布线注意要点_哔哩哔哩_bilibili

【全系列】电源大咖课终极篇：EMC/功率隔离/PoE/LTspice_哔哩哔哩_bilibili

        我通过这款芯片顺带了解LED灯珠是如何控制的，可能很多做硬件的想LED有什么难得，不就是电压加一个限流电阻串联一个发光二极管就可以了嘛，单颗LED确实是这样，但如果我们要点亮多颗LED，且需要亮度一致，那咋办呢？ 其实也不难，嘻嘻。

        首先想到的肯定是恒流驱动，因为根据二极管的伏安特性曲线，电压稍微变化一点点，电流可能就会变化特别大，所以恒流驱动是比较好的选择，下面会介绍三种LED恒流驱动的原理，一步一步来。

2. LT3497芯片介绍

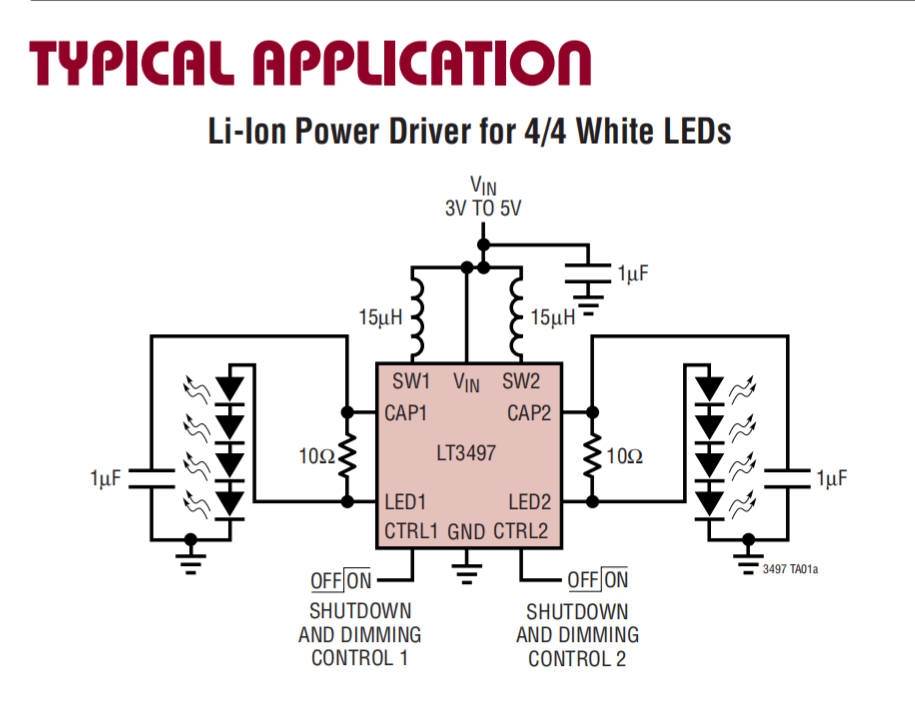

LED1，CAP1：LED1引脚需接灯珠的阳极，以及接电阻到CAP引脚，控制电流，I=200mv/R，属于是高边沿电流检测电路了，做个反馈，具体输出电流引脚我认为是CAP引脚。

Vin：电压输入引脚，有电压输入范围，2.5V-10V，根据你后面串的灯珠，前面电压也要相应变化，毕竟内部是有一个升压电路，和SW配合使用

CRTL：这个比较重要，可以是PWM调光，直流调光，以及PWM经过RC滤波调光，（这个就不说了，之前RC说过，就是把PWM滤成直流，类似与直流调光），低于50mv关断，50mv-1.5V相当于调节电流0-最大值。

3. 直流调光仿真

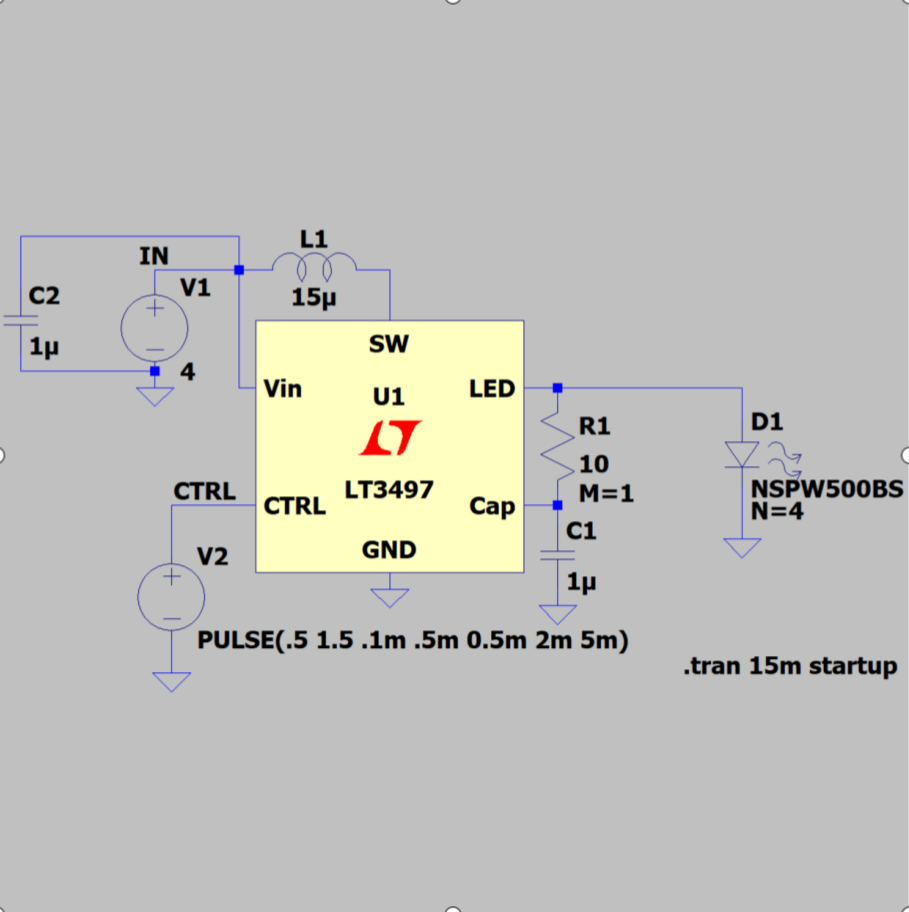

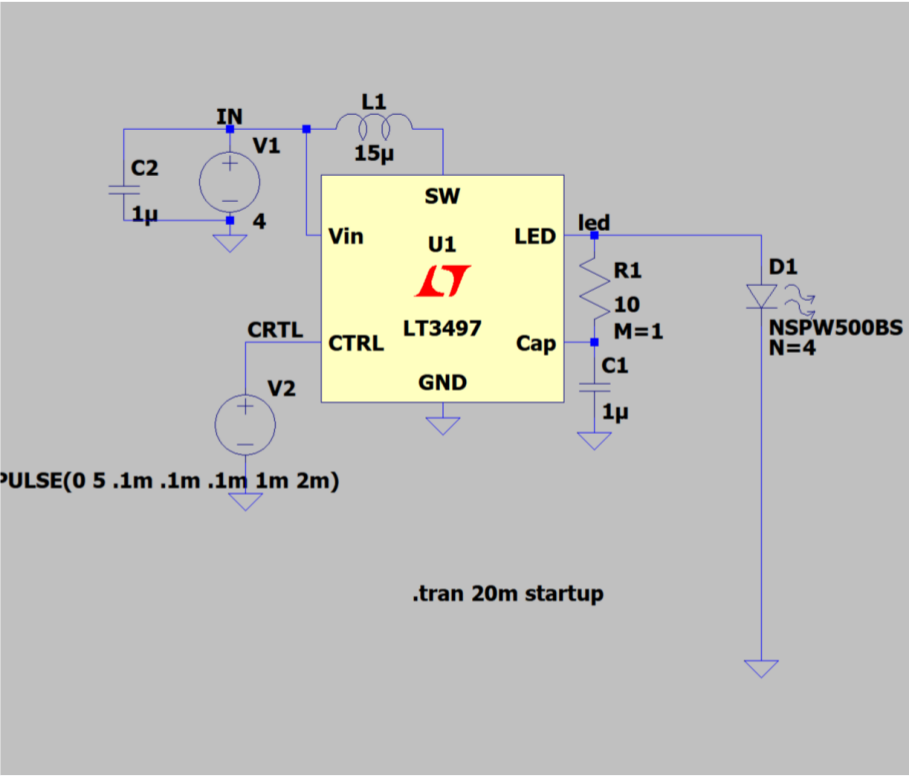

N=4，表示4个LED串联

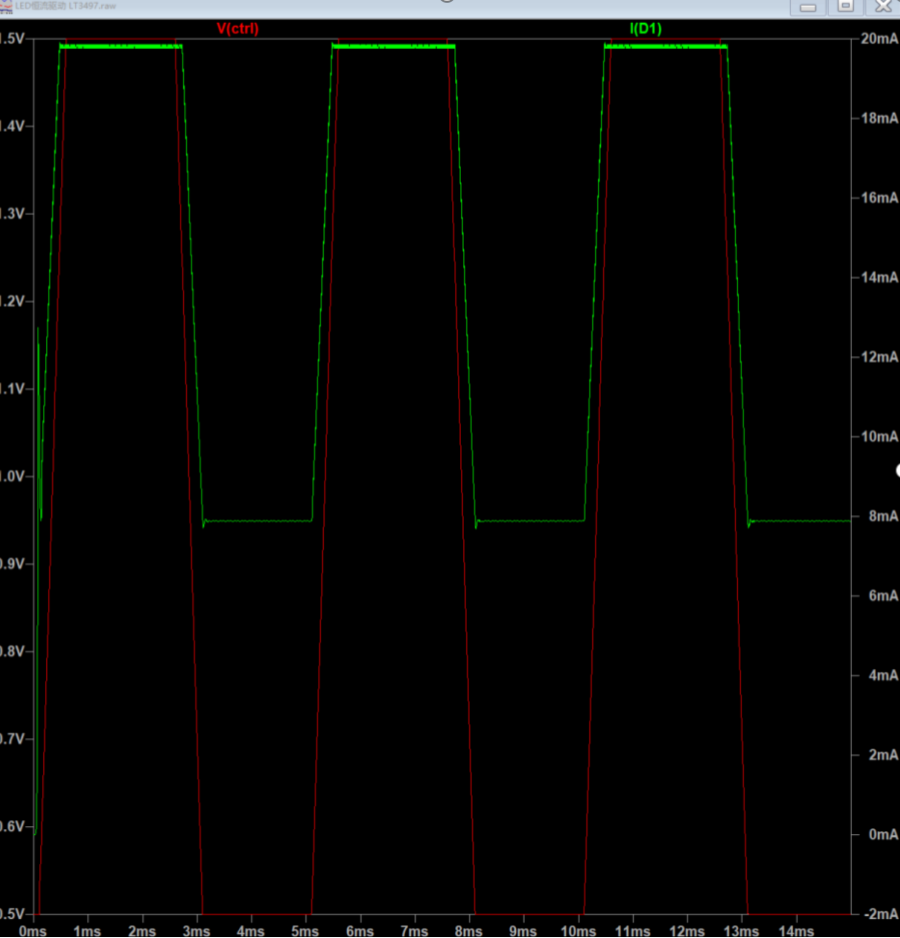

仿真结果如上图所示，我故意将斜率放大，能看到LED的电流是随着V（CRTL）变化而变化的，但是直流是只给一个固定的电平，我这里为了显示出CRTL的调光功能，故意是做成这样的波形，平常使用直接按规格书提供合适的电平即可。

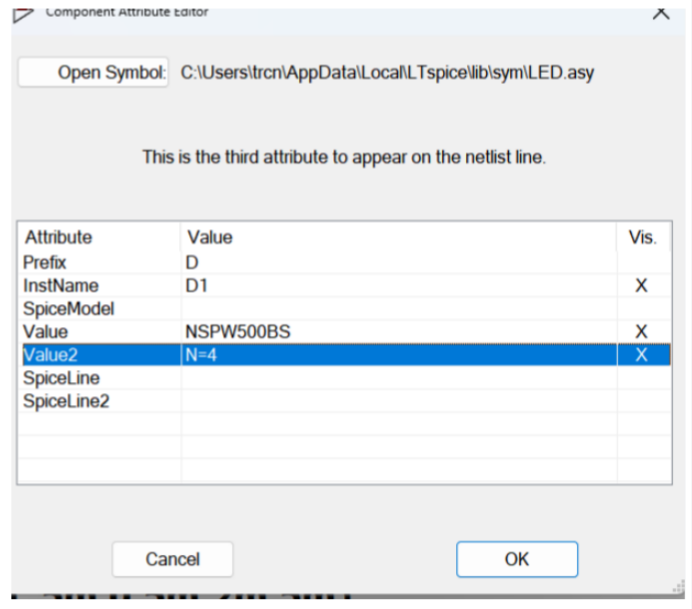

PS：仿真中，关于LTSpice有个有趣的应用，即仿真图中的N=4，表示4个LED串联，Ctrl+鼠标右击LED，弹框中修改Value即可，另外M表示并联可以给电阻使用，（M可以给电容使用，这个我没验证），原文地址：

LTspice: Combining Multiple Model Instances Into One Symbol | Analog Devices。

4.PWM调光仿真

        人眼基本上在50HZ的频率下就看不到闪烁了，所以这个PWM调光就是利用余晖效应，所以正常100HZ的闪烁基本上就看不到LED在闪烁了。

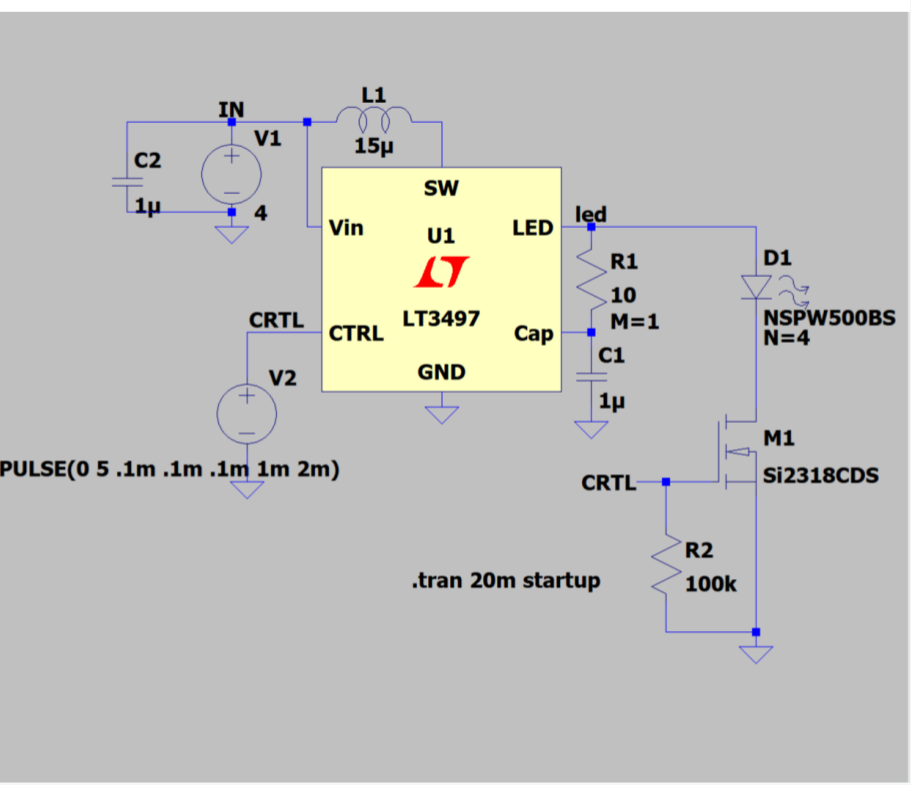

        对比直流控制，多出了一个MOS管用CRTL控制，为了是让LED灯珠彻底关闭，下面会有对比，先看这个波形。

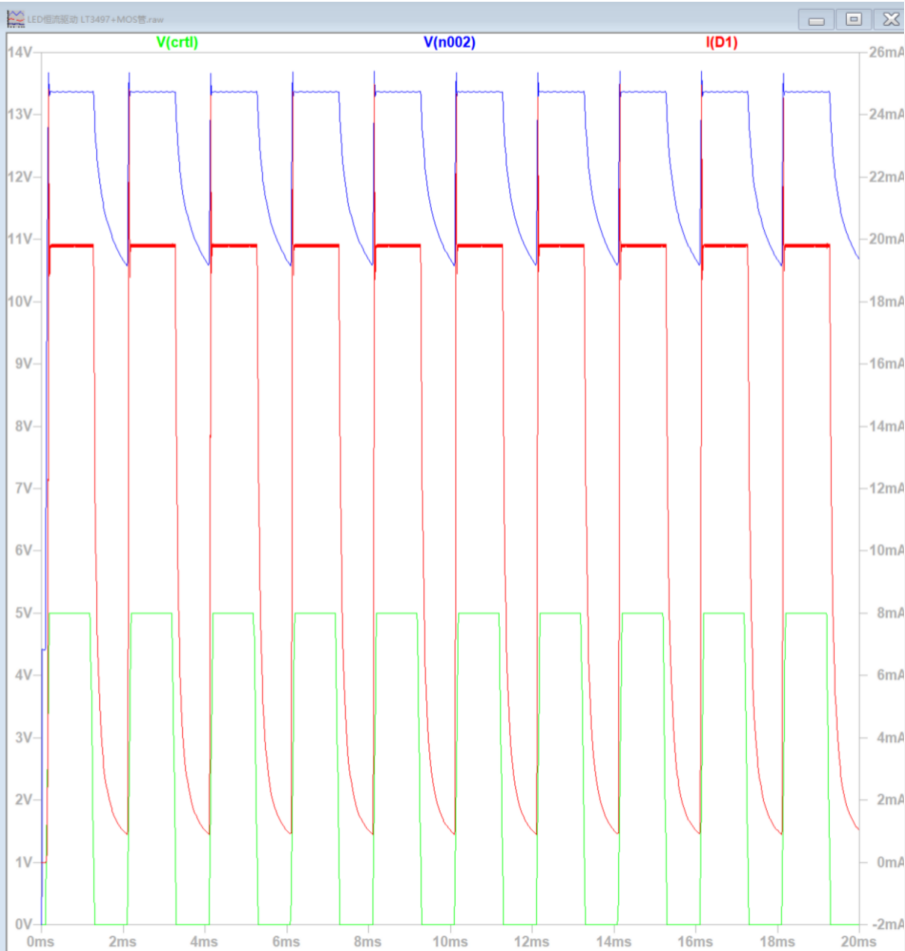

        忽略尖峰，实际上应该是没有的，视频教程里测出来的波形就没有，规格书里也没有，可能是仿真模型做的不够好。

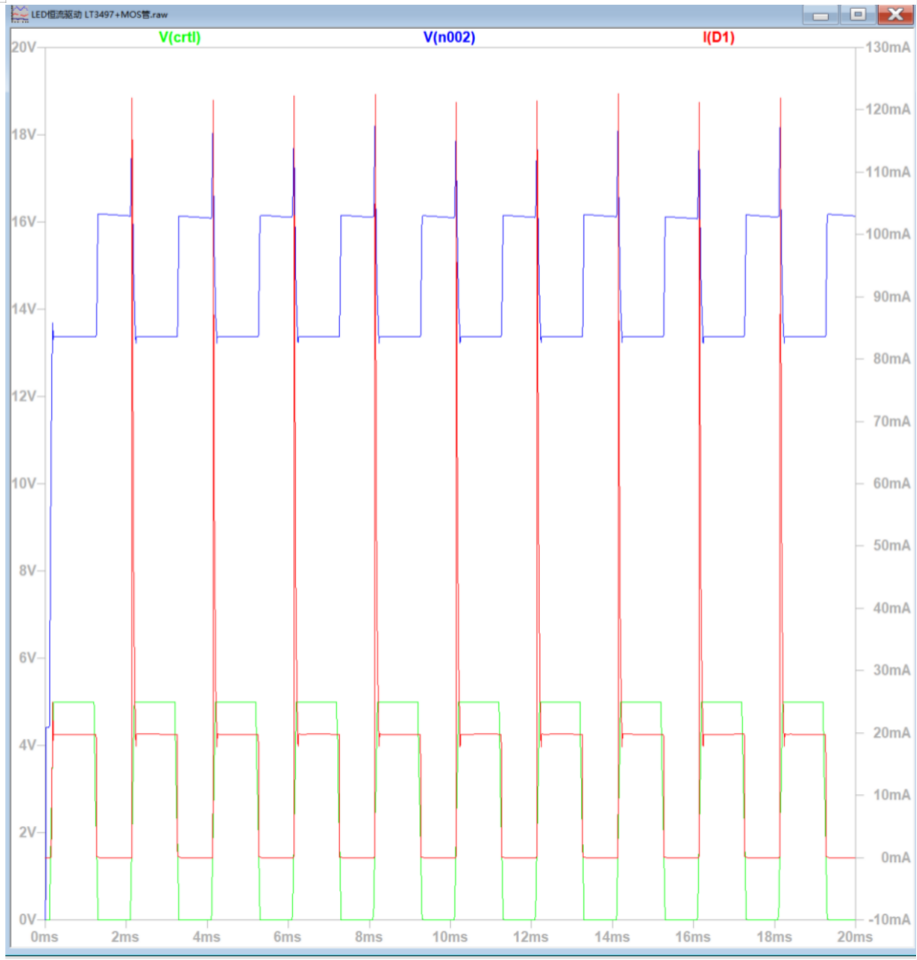

        观察波形电流和控制电压基本上同时开启关断的，假设去掉这个MOS管，如下一个仿真，在电流还没有完全消失的时候，就有起来了，这会造成你想让LED灭的时候但是却没有灭掉，所以要加这个MOS管，同时控制开启和关断。

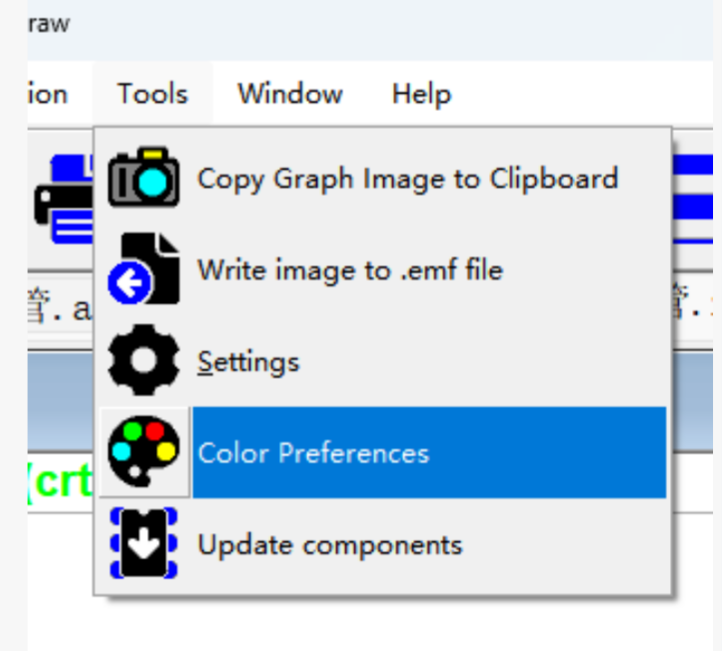

PS：白色背景在这个选项卡里更改

5.感想

        又想了下，恒流驱动可以用前面的运放搭起来，高边沿检测电路也可以，然后还有这个芯片内部的升压电路也可以，就是把前面仿真过的电路通过芯片设计封装起来，不得不说真是太牛了，感觉这是一座巍峨高山，自己学的这些东西就是很浅很浅的皮毛，可以说是非常基础的东西，但又感觉自己站在了巨人的肩膀上，这些别人都做好了，真的牛！！！！
