LLC系列--变压器

一、同名端

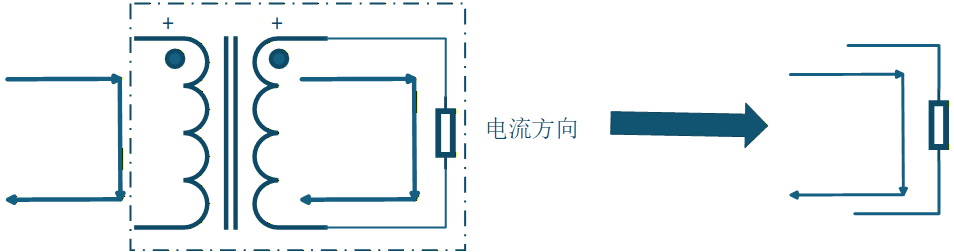

图一 原边等效的电阻

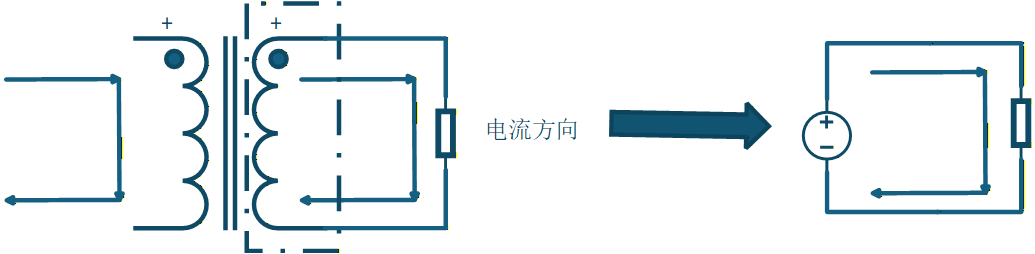

图二 副边等效的电阻

        变压器原副边有点的即为同名端，假设同名端为+，如图一虚线框等效为原边的电阻，则电流流向为顺时针方向；如图二副边等效成源为负载电阻提供能量，电流流向也为顺时针。

二、磁特性

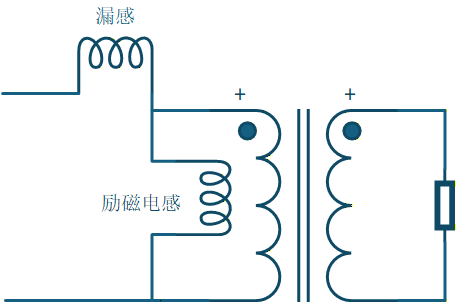

漏感:未参与耦合的磁通对应的寄生电感

励磁电感：建立变压器主磁通所需的磁化能力，并联在理想变压器的初级侧，一般等效在原边，副边测与原边侧感量为N²关系。

三、Rin与Rout的关系

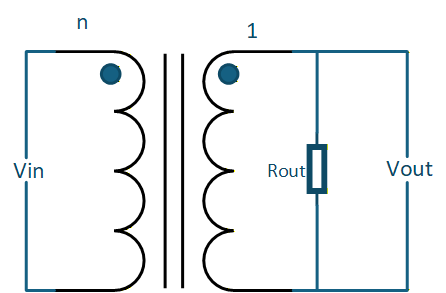

已知该变压器的匝数比为n:1，Vin，Vout及Rout，计算Rin。

由变压器的基本特性得：

因此

得

即副边的负载等效到原边是n²的关系。
