ArcGIS for JS 实战：范围裁剪(只保留特定区域显示)，实现精准地理范围聚焦 🗺️

在 ArcGIS for JavaScript 开发中，经常会遇到 “只显示指定区域，隐藏其他范围” 的需求，比如区域数据可视化、特定地理范围分析等场景。本文适用于 ArcGIS Maps SDK for JavaScri pt 4.28~4.33 版本，结合天地图底图，带大家一步步实现 “特定区域保留显示” 功能，代码可直接复用！

文章目录

ArcGIS for JS 实战：范围裁剪(只保留特定区域显示)，实现精准地理范围聚焦 🗺️
- 效果图
- 一、核心思路：图层混合模式实现 “范围裁剪” ✂️
- 二、完整代码解析📝
- - 1. 基础页面结构与样式
  - 2. 核心模块引入与天地图加载
  - 3. 定义 “保留区域” 的地理范围 📍
  - 4. 构建 “裁剪层”：关键的 GraphicsLayer 🎨
  - 5. 组合图层并初始化地图 🚀
- 三、关键注意事项 ⚠️
- 四、所有代码 🚀
- - index.html

工具 /插件/系统名	版本	说明
ArcGIS JS API	4.28~4.33	地图核心能力（底图加载、视图渲染）
天地图服务	-	提供街道、卫星、地形等底图数据源

效果图

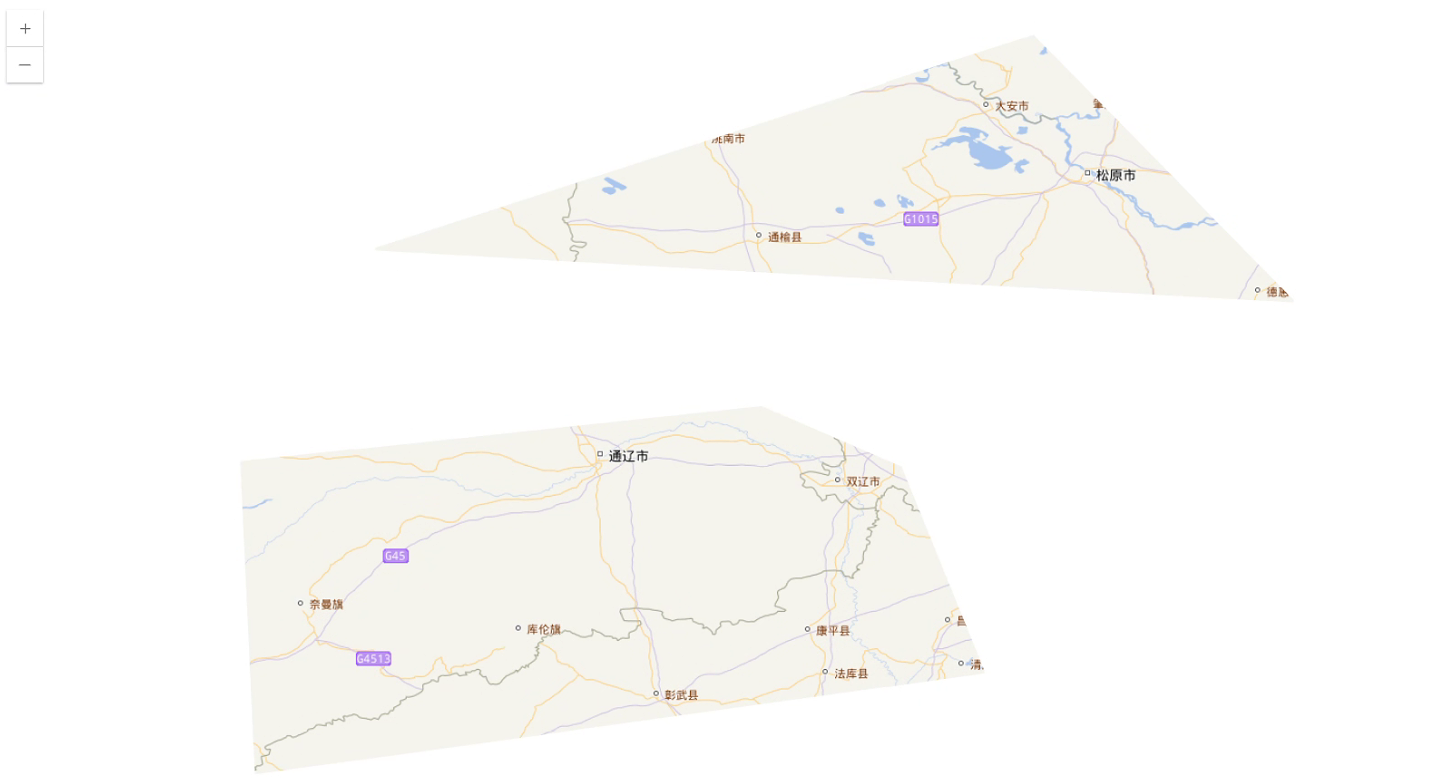

在这里插入图片描述

一、核心思路：图层混合模式实现 “范围裁剪” ✂️

实现 “只保留特定区域” 的核心原理是利用 GraphicsLayer** 的 blendMode: "destination-in" 属性**：

destination-in 表示 “只显示当前图层与下层图层重叠的区域”，非重叠区域会被透明化
我们只需绘制一个 “目标保留区域” 的面图形，结合该混合模式，就能实现 “裁剪” 效果
搭配天地图底图，可快速构建带区域聚焦的地图应用

二、完整代码解析📝

1. 基础页面结构与样式

首先搭建 HTML 骨架，设置地图容器占满全屏，确保地图显示无偏差：

<!DOCTYPE html><html lang="en"><head><meta charset="utf-8" /><!-- 适配移动端，防止地图缩放异常 --><meta name="viewport" content="initial-scale=1,maximum-scale=1,user-scalable=no" /><title>ArcGIS for JS 只保留特定区域</title><style>/* 地图容器全屏样式 */html, body, #viewDiv {padding: 0;margin: 0;height: 100%;width: 100%;}</style><!-- 引入ArcGIS核心样式和JS库 --><link rel="stylesheet" href="https://js.arcgis.com/4.33/esri/themes/light/main.css" /><script src="https://js.arcgis.com/4.33/"></script></head><body><!-- 地图渲染容器 --><div id="viewDiv"></div><script type="module">// 核心逻辑代码在这里...</script></body></html>

2. 核心模块引入与天地图加载

通过 $arcgis.import 引入 ArcGIS 核心模块，同时加载天地图底图（需提前准备 tiandituLoader.js 工具类，也可以直接在《天地图底图加载》）中直接复制。

// 1. 引入ArcGIS核心模块const [Map, MapView, GraphicsLayer, GroupLayer] =await $arcgis.import(["@arcgis/core/Map.js",       // 地图实例"@arcgis/core/views/MapView.js", // 地图视图"@arcgis/core/layers/GraphicsLayer.js", // 矢量图形层"@arcgis/core/layers/GroupLayer.js" // 图层组（用于管理多个图层）]);// 2. 加载天地图底图（矢量图+注记层）import { loadTiandituBasemap } from './js/tiandituLoader.js';const {vecLayer: worldImagery,  // 天地图矢量底图cvaLayer: tileLayer     // 天地图注记层（显示地名）} = await loadTiandituBasemap();

3. 定义 “保留区域” 的地理范围 📍

通过 rings 数组定义多边形坐标（支持多环，可用于包含 “飞地” 场景），坐标格式为 [经度, 纬度]， spatialReference 设为 4326（WGS84 坐标系）：

// 定义保留区域的多边形坐标（示例为两个闭合区域）const rings = [// 第一个区域（示例范围）[[123.09306581, 43.90257375], [123.82517908, 43.58244008], [124.26830027, 42.49823921], [120.41507254, 41.97045084], [120.33800799, 43.61034574], [123.09306581, 43.90257375]], // 闭合坐标（首尾一致）// 第二个区域（可理解为“飞地”）[[124.52760067, 45.86828802], [121.05156665, 44.74454778], [125.90119475, 44.46513338], [124.52760067, 45.86828802]]];

4. 构建 “裁剪层”：关键的 GraphicsLayer 🎨

创建 GraphicsLayer 并设置 blendMode: "destination-in"，这是实现 “只保留特定区域” 的核心步骤：

const graphicsLayer = new GraphicsLayer({blendMode: "destination-in", // 核心混合模式：只显示重叠区域title: "特定保留区域",graphics: [new Graphic({geometry: {type: "polygon",    // 图形类型：多边形rings: rings,       // 绑定上面定义的区域坐标spatialReference: { wkid: 4326 } // 坐标系},symbol: { // 多边形样式（因混合模式，颜色仅影响重叠区域透明度）type: "simple-fill",color: [0, 0, 0, 1], // 黑色不透明（确保重叠区域完全显示）outline: { // 区域边界样式color: [255, 0, 0], // 红色边界width: 2 // 边界宽度}},})]});

5. 组合图层并初始化地图 🚀

将天地图底图、注记层、裁剪层组合成 GroupLayer，避免图层层级混乱，最后初始化地图视图：

// 1. 组合图层（顺序：底图 → 注记 → 裁剪层）const groupLayer = new GroupLayer({layers: [worldImagery, tileLayer, graphicsLayer],opacity: 1 // 整体图层透明度});// 2. 创建地图实例const map = new Map({layers: [groupLayer] // 绑定图层组});// 3. 创建地图视图（控制地图显示）const view = new MapView({container: "viewDiv",    // 绑定地图容器map: map,                // 绑定地图实例center: [125.8425456, 43.85312804], // 初始中心点坐标zoom: 8,                 // 初始缩放级别（根据区域大小调整）constraints: {minScale: 19499143,  // 最小缩放级别（防止缩太小看到无关区域）maxScale: 5000       // 最大缩放级别（防止放太大模糊）},popup: null // 暂时关闭弹窗（如需启用，可删除此配置）});// 可选：地图加载完成后提示view.when(() => {console.log("地图加载完成，已显示特定保留区域！");});

三、关键注意事项 ⚠️

坐标顺序问题：ArcGIS 中 rings 坐标格式为 [经度, 纬度]，不要和 [纬度, 经度] 混淆，否则区域会显示异常；
混合模式生效条件：GraphicsLayer 必须放在最上层（图层顺序：底图 → 业务层 → 裁剪层），否则混合模式不生效；
天地图加载依赖：tiandituLoader.js 需要正确配置天地图 Key（需自行申请天地图开发者账号，免费版足够测试）；
多区域支持：rings 数组支持多个子数组，可实现 “多个不连续区域同时保留”（如多个城市、多个地块）。

四、所有代码 🚀
