【微知】Mellanox mft工具的shell工具 mft-shell的基础用法（fw info、port info）

news 2025/10/13 14:36:41

背景

mft-shell是一个不错的对于入门的方式，他会以初学者方式介绍如何用mft工具，用类似交换机配置的方式来引导，并且会把相关命令的实际执行命令列出来。

快速回忆

# mft-shell
mftShell> .set device 01:00.0  #设置所在device
mftShell [01:00.0]> fw info #sudo flint -d 01:00.0 q
mftShell [01:00.0]> fw crspace  #查看mstdump的配置寄存器空间
mftShell [01:00.0]> fw info #mlxconfig查看配置： sudo mlxconfig -d 01:00.0 -e q
mftShell [01:00.0]> port info #查看端口信息：sudo mlxlink -d 01:00.0

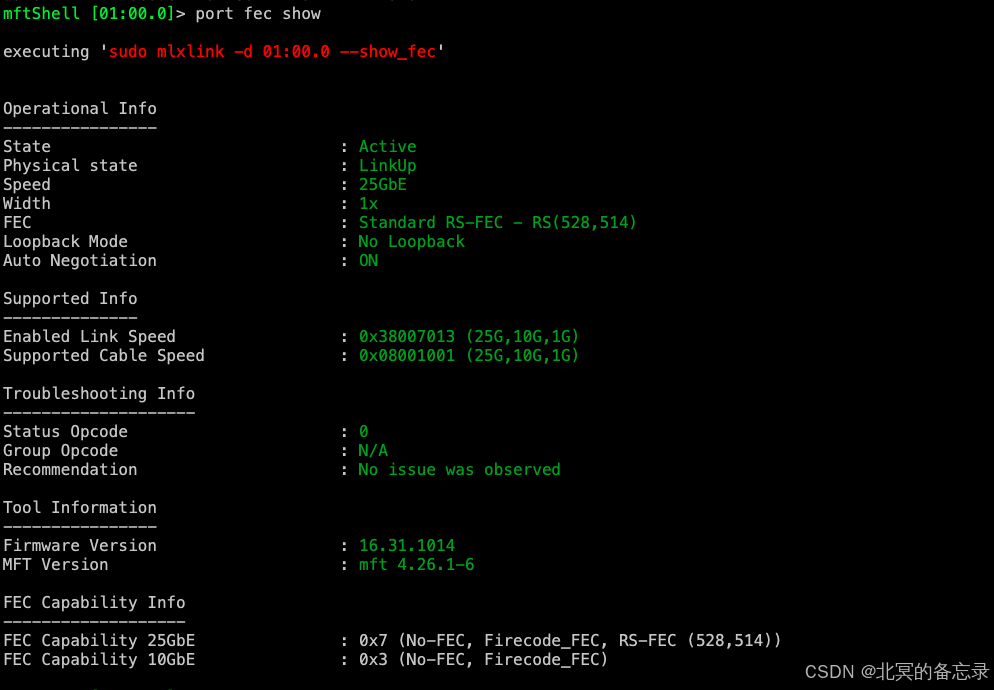

mftShell [01:00.0]> port fec show
mftShell [01:00.0]> fw info full

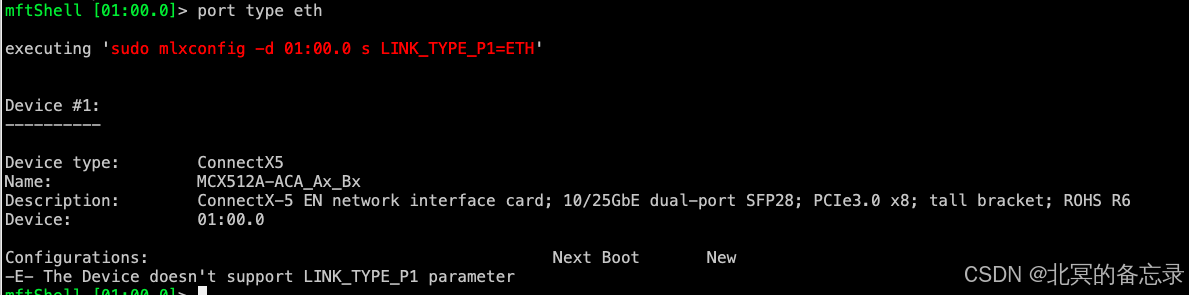

mftShell [01:00.0]> port type eth

比如在mft中，mlxlink是查看port info的。 mlxconfig是查看fw info的。

用法

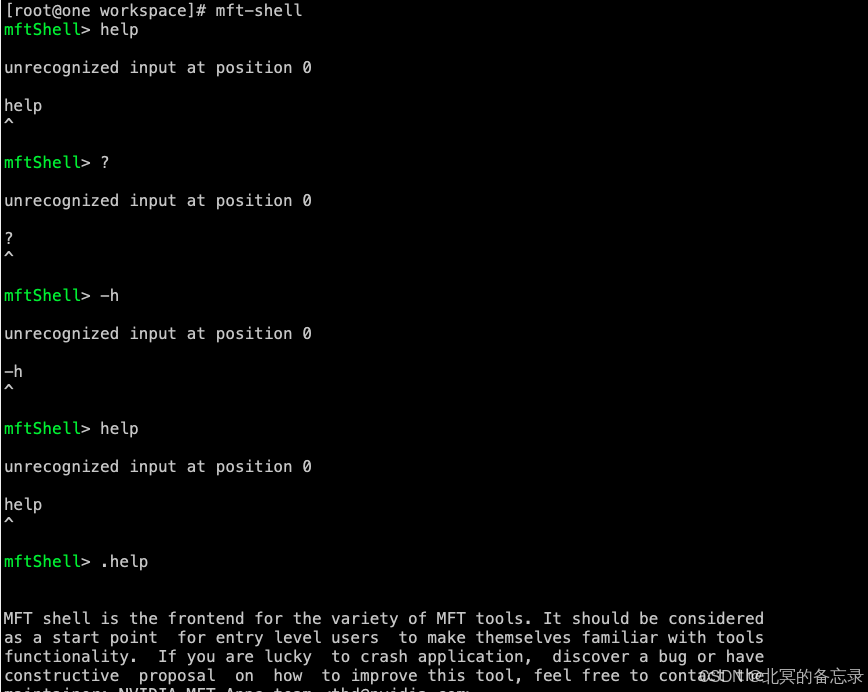

启动 `mft-shell`

在这里插入图片描述

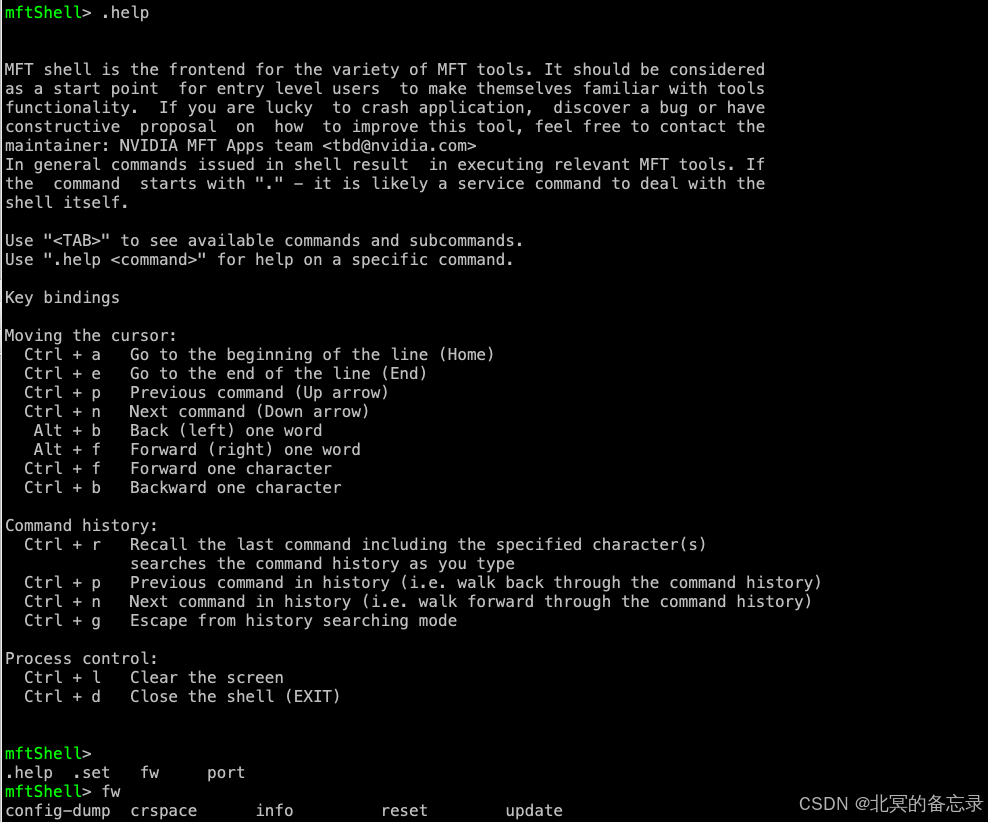

查看帮助 `.help`

在这里插入图片描述

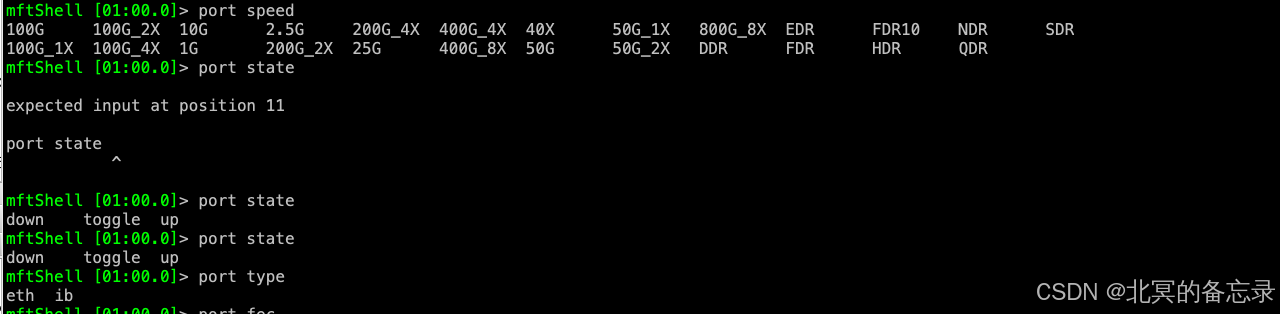

查看有哪些命令或者下一步

使用table 自动补全
在这里插入图片描述

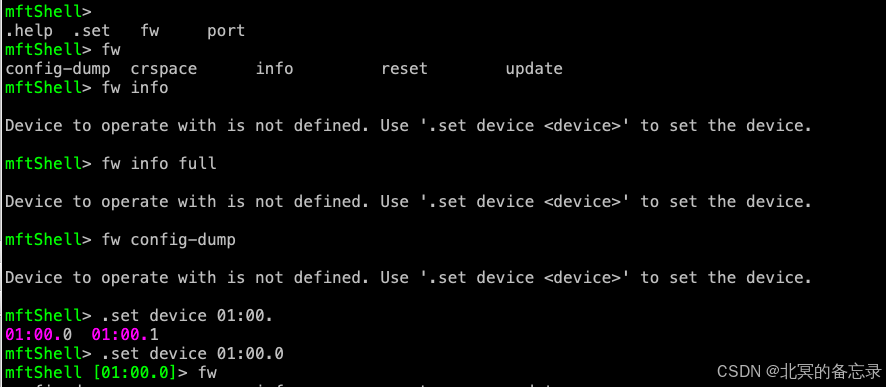

操作某个端口

mft-shell操作很多需要先设置设备，进入类似交换机的交互界面
如果报错：Device to operate with is not defined. Use '.set device <device>' to set the device.
需要设置device，设置方式：.set device <table> 这里是指敲table命令

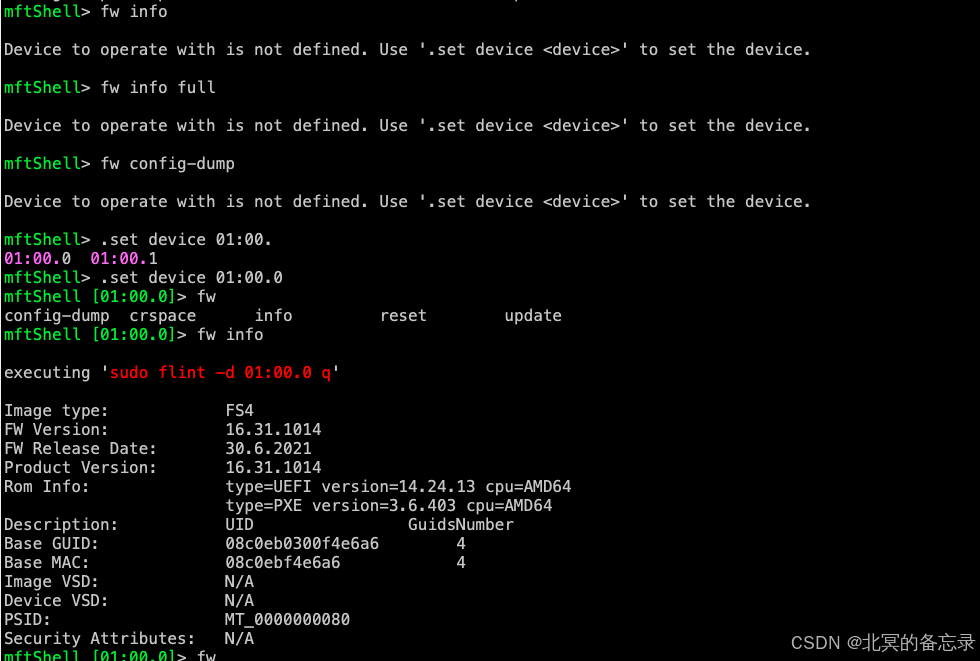

比如执行fw info，无法获取，需要用.set设置device之后即可
在这里插入图片描述

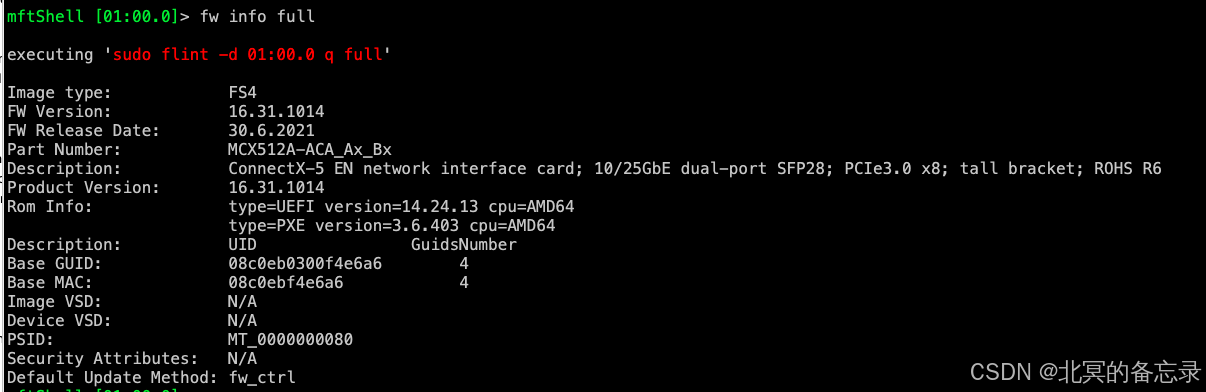

查看固件信息 `fw info full`

可以看到实际执行命令是：sudo flint -d 01:00.0 q full

在这里插入图片描述

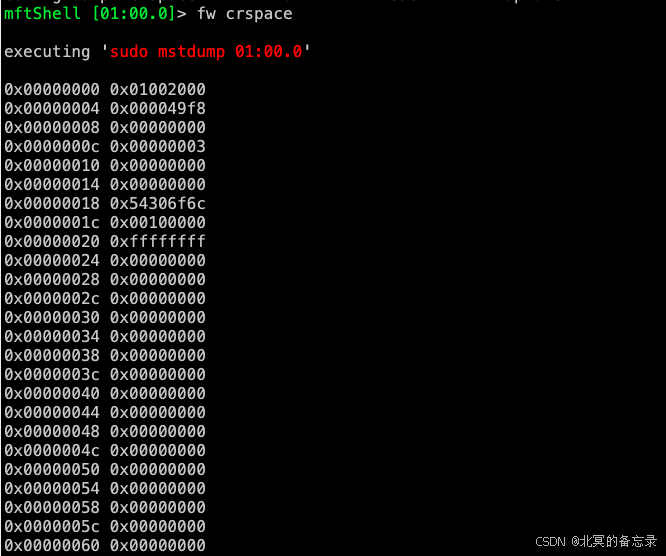

查看配置寄存器 `fw crspace`

crspace: on-chip registers and resources of the device.
在这里插入图片描述
下面是详细的所有dump信息，寄存器配置空间的值：（另外通过这里，所谓的mstdump核心，其实就是configure register的dump，而不是其他。然后如果知道某些特殊寄存器代表的含义，可以定位出很多问题，这也是为何mstdump对于分析fw问题至关重要。甚至可以由此开发一个常见问题的分析清单和观测清单。比如某个寄存器或者某几个关联，或者某几次关联，能够看到不少关键点。
