A Density Clustering-Based CFAR Algorithm for Ship Detection in SAR Images

news 2025/10/12 12:34:59

摘要——传统恒虚警率 (CFAR) 算法中基于滑动窗口的杂波选择策略，导致在复杂环境下同一目标的像素之间存在不同的杂波质量。为了解决这个问题，本文提出了一种基于密度聚类的改进 CFAR 算法。首先，使用双参数 CFAR 来检测船舶目标。然后，根据空间距离和检测阈值（spatial distance and detection threshold）对每个检测到的目标像素执行密度聚类，以提高目标检测精度。最后，通过利用像素被聚类的次数来消除由散斑噪声（speckle noise）引起的虚警。

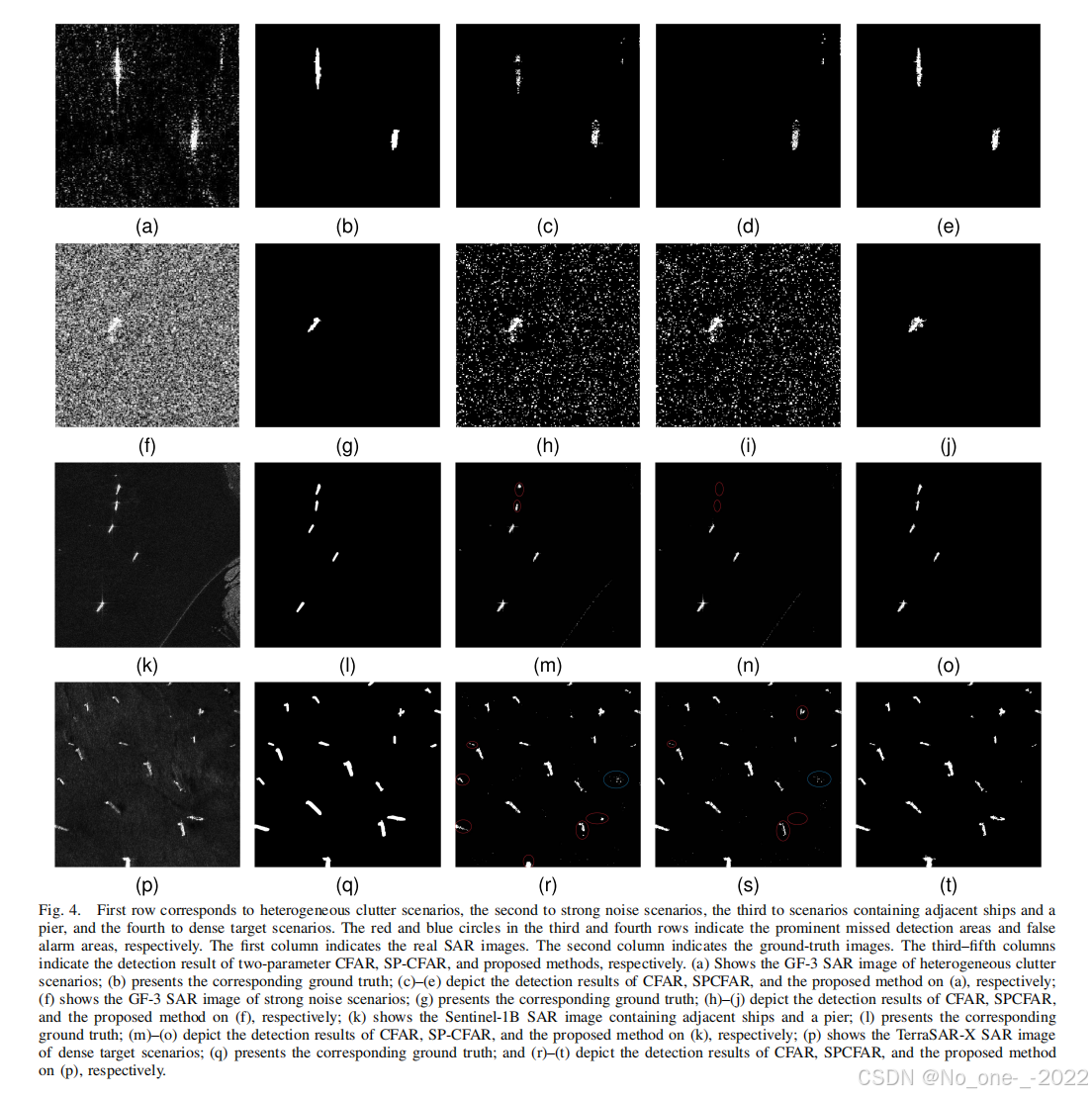

实验结果表明，与用于合成孔径雷达 (SAR) 图像中船舶检测的常规 CFAR 算法和超像素级 CFAR 检测器 (SP-CFAR) 相比，所提出的算法在异构杂波场景和密集目标场景中实现了超过 14.8% 的检测精度提升，同时在强噪声环境下保持了不高于 0.13% 的低虚警率。

索引术语——恒虚警率 (CFAR)，密度聚类，船舶检测，合成孔径雷达 (SAR)。

II. CFAR DETECTORS

传统的 CFAR 算法是一种基于滑动窗口的自适应阈值检测算法 [15]。我们可以基于虚警概率 $P_{fa}$ 获得检测阈值 $T$ 。假设一个概率密度函数为 $p (x)$ 的分布，标准的 CFAR 公式表明，检测阈值 $T$ 和虚警概率 $P_{fa}$ 之间的关系如下

$Pfa=∫T∞p(x)dx.(1)P_{fa} = \int_{T}^{\infty} p(x)dx. \tag{1}$

在这封信中，我们使用伽马分布 [12] 来对背景杂波进行建模。一个形状参数为 $L$ 、均值为 $μ\mu$ 的伽马分布的概率密度函数是

$\left(\frac{L}{\mu}\right)^L \frac{x^{L-1}e^{-Lx/\mu}}{\Gamma(L)}, \quad L, \mu, x > 0 \tag{2}$

其中 $Γ(α)=∫0∞yα−1e−ydy\Gamma(\alpha) = \int_{0}^{\infty} y^{\alpha-1}e^{-y}dy$ 是伽马函数。参数估计是使用矩估计法进行的。

III. IMPROVED CFAR BASED ON DENSITY CLUSTERING

基于密度的聚类算法将簇定义为密度相连点的最大群组，允许对任意形状进行聚类。基于密度的带噪声应用空间聚类 (DBSCAN) 算法 [16] 是一种代表性的基于密度的聚类算法，它需要两个手动设置的参数： $MinPts\text{MinPts}$ 和 $e$ 。 $MinPts\text{MinPts}$ 表示一个簇内存在所需的最少点数，而 $e$ 定义了像素被包含在一个簇内所必需的最小距离。该算法从一个正在访问的样本开始，并探索其半径 $e$ 内的相邻样本。如果相邻样本的数量大于或等于 $MinPts\text{MinPts}$ ，则正在访问的样本及其相邻样本被分配到同一个簇，并且该正在访问的样本被标记为已访问。然后，它迭代地寻找簇中未访问样本的邻域样本以扩展该簇，直到簇中所有的点都被标记为已访问。

在传统的CFAR算法中，是为不同的像素点采用各自不同的滑动窗口来获取杂波样本的。此举导致，在复杂环境下，同一船舶目标内部不同位置的像素所对应的杂波质量良莠不齐。由于杂波质量不佳，一些船舶像素点可能会因此被漏检。SAR图像的一个普遍特征是：船舶目标表现为高强度像素的密集分布，而背景则通常呈现为这类像素的稀疏分布。基于这一特征，我们将每一个由传统CFAR算法检测到的目标像素都视为一个种子点。

海面并非绝对平滑。风、浪等会造成海面粗糙，形成一些随机的散射体，偶尔会将一部分能量散射回雷达，形成一些孤立的、随机分布的亮点。这就是“稀疏分布”的来源。

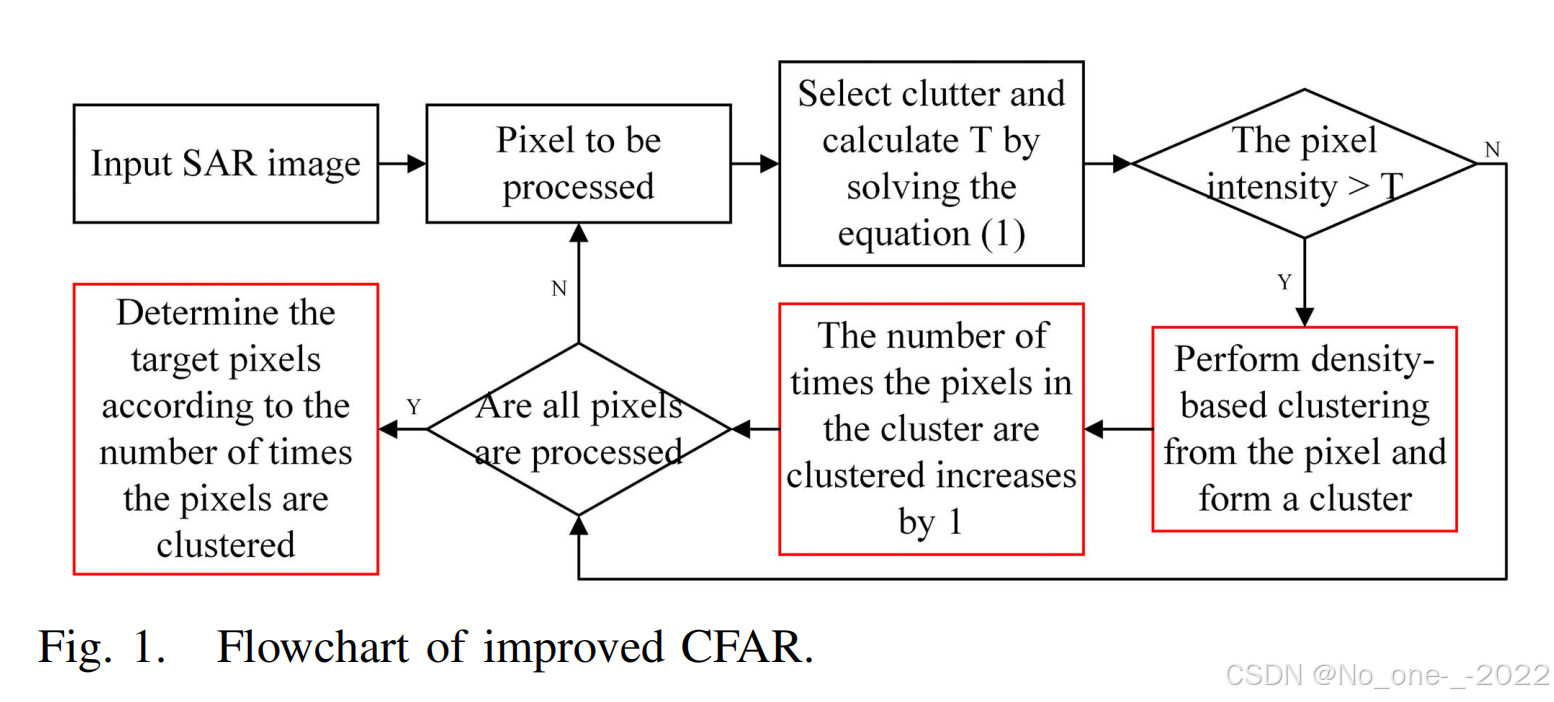

我们针对每一个由传统CFAR算法识别出的目标像素，都对其执行一轮基于空间距离和检测阈值的聚类操作。在聚类过程中，我们遵循“聚类共享策略”，期间CFAR阈值 $T$ 保持固定。对于待测像素点周围区域内任何强度大于 $T$ 的潜在目标像素，都会被添加到与该待测像素相同的簇中。对于那些可能因杂波质量不佳而被传统CFAR算法漏检的目标像素，可以通过应用当前待测像素（即种子点）所对应的检测阈值来对其进行再判断，从而有效地减少漏检。完整的算法流程图如图 1 所示。

在这里插入图片描述

统计分析：对这些样本进行统计分析，估算出背景杂波的统计模型参数（例如，如果您之前看到的，估算伽马分布的参数 $L$ 和 $μ\mu$ ）。
计算阈值 T：将这些参数代入公式(1)（即 $P_{fa}$ 与检测阈值 $T$ 之间的关系式），计算出一个可以保证恒虚警率的、动态的、专门用于当前这个待测像素的检测阈值 $T$ 。

在这里插入图片描述

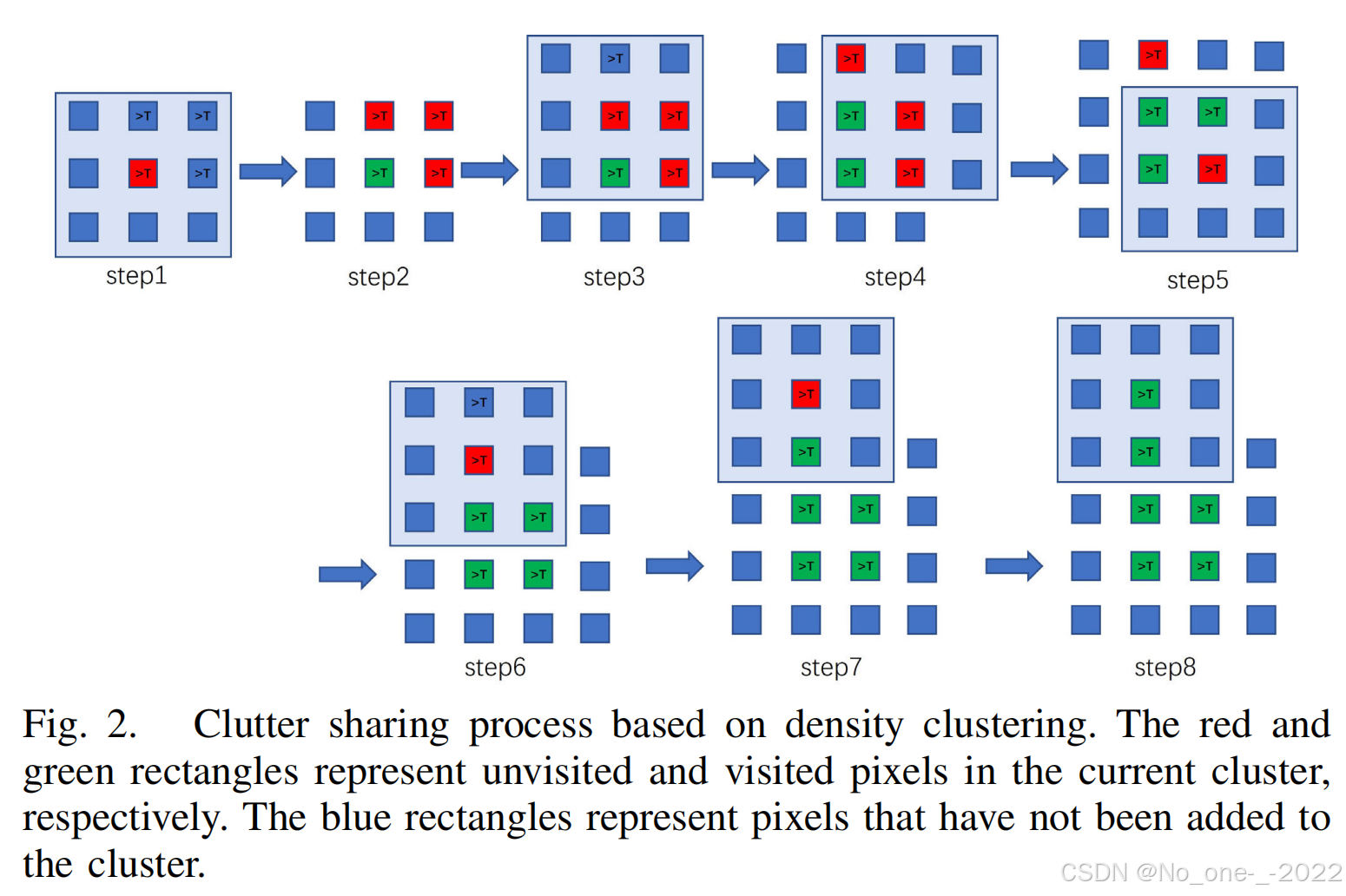

当双参数 CFAR 算法检测到一个目标像素时，便会在此像素上随之启动一个基于密度的聚类过程。需要手动设定邻域大小 $\times n$ 以及邻域内像素数量的阈值 $M in Pt s$ 。空间距离和检测阈值被结合起来用以确定邻域像素。邻域内强度大于当前检测阈值的像素被视为邻域像素。

该算法过程可分为以下六个步骤：

当双参数 CFAR 检测到目标像素时，将该像素分配到一个簇并对其进行访问。
通过结合空间距离和检测阈值，找到当前访问像素的邻域像素。在当前访问像素半径范围内的像素被视为邻域像素。我们将半径设置为 $2(n−1)/2\sqrt{2}(n-1)/2$ ，并使用以下方程组来计算样本点之间的距离：

$\tau\sqrt{(x_i - x_j)^2 + (y_i - y_j)^2}$

$\tau = \begin{cases} 1, & \text{if } I_j > T \\ \infty, & \text{else} \end{cases} \tag{3}$

其中 $i$ 和 $j$ 是不同的像素。 $τ\tau$ 是一个基于检测阈值的距离因子。 $I_j$ 代表像素 $j$ 的强度。 $T$ 是从当前杂波计算出的检测阈值。
如果邻域像素的数量大于或等于 $M in Pt s$ ，则将邻域像素添加到该簇中，并将当前访问像素标记为已访问。如果邻域像素的数量小于 $M in Pt s$ ，则直接将当前访问像素标记为已访问。
在簇中寻找新的未访问像素作为当前访问像素，并返回到步骤 2)。如果簇中所有像素都已被标记为已访问，则一个完整的簇就形成了，并进入步骤 5)。
使用双参数 CFAR 寻找新的目标像素，并返回到步骤 1)；如果 SAR 图像中的所有像素都已被双参数 CFAR 处理完毕，则进入步骤 6)。
根据像素被聚类的次数来最终确定目标像素。
