在浩瀚的电子世界，如果说芯片是大脑，电容是水库，那么电阻就是无处不在的“交通警察”和“限流阀”。它平凡、普通，几乎出现在每一块电路板上，却又至关重要，决定了电路的“行为举止”。

1.1 什么是电阻？

从物理本质上讲，电阻是导体对电流阻碍作用大小的物理量。
这种阻碍源于定向移动的自由电子与导体内部原子、杂质、缺陷等发生的碰撞。
这种碰撞会消耗电子的动能，并将其转化为热能，这就是电阻发热的原因。

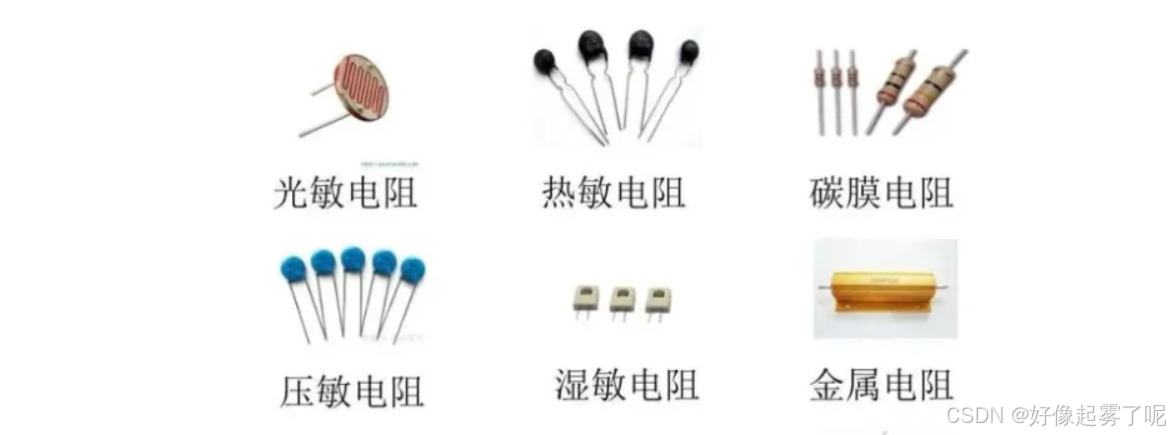

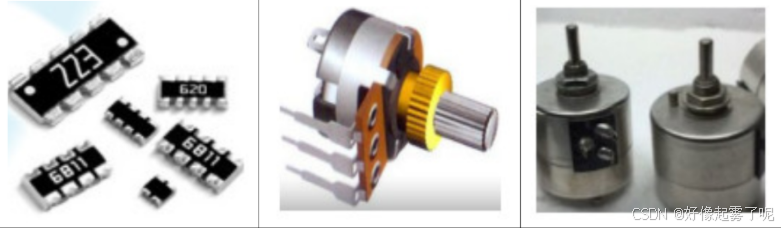

在这里插入图片描述

电阻的符号是 R，基本单位是欧姆，简称欧，符号是 Ω。更大的单位有千欧和兆欧。

1 kΩ = 1,000 Ω
1 MΩ = 1,000 kΩ = 1,000,000 Ω

在电路原理图中，电阻通常用以下两种符号表示：

国际符号：
美国符号：

1.2 欧姆定律

欧姆定律是描述电压、电流和电阻三者之间关系的核心定律，是整个电路分析的基石。其表述非常简单：

V = I × R

其中：

V 是电压，单位是伏特。
I 是电流，单位是安培。
R 是电阻，单位是欧姆。

这个公式可以变形为：

I = V / R
R = V / I

理解与比喻：
我们可以用水流来做一个生动的比喻：

电压好比水压，是推动水流的力量。
电流好比水流，是单位时间内流过某截面的水量。
电阻好比水管的粗细或阀门，它限制了水流的大小。

在一个固定水压（电压）下，水管越细、阀门关得越小（电阻越大），水流（电流）就越小。反之亦然。欧姆定律精确地量化了这三者的关系。

实战计算：
假设我们有一个5V的电源，串联一个1kΩ的电阻和一个LED。LED正常工作时，其两端电压约为2V（正向压降）。那么，我们需要计算流过LED的电流。

电阻两端的电压：V_R = 电源电压 - LED电压 = 5V - 2V = 3V
根据欧姆定律：I = V_R / R = 3V / 1000Ω = 0.003 A = 3 mA

这个计算告诉我们，通过这个电路，LED会以3mA的电流工作。

1.3 功率：“耐力”指标

当电流流过电阻时，电能会转化为热能。电阻消耗功率的计算公式是：

P = V × I

结合欧姆定律，可以衍生出另外两个常用公式：

P = I² × R
P = V² / R

其中：

P 是功率，单位是瓦特。

为什么功率至关重要？
电阻在消耗功率时会发热。如果实际消耗的功率超过了电阻所能承受的极限（称为额定功率），电阻就会因过热而烧毁。因此，在选择电阻时，不仅要关心阻值，还必须考虑功率。

继续上面的例子：电阻消耗的功率 P = I² × R = (0.003A)² × 1000Ω = 0.009 W = 9 mW。这种情况下，一个最常见的1/8 W（125 mW）或1/10 W（100 mW）的电阻绰绰有余。

1.4 电阻的串并联

在实际电路中，电阻很少单独工作，它们常常以串联或并联的方式组合。

串联： 电阻首尾相连，流过它们的电流相同。
- 总电阻： R_total = R1 + R2 + R3 + …
- 应用： 用于分压、增加总阻值。
并联： 电阻首首相连、尾尾相连，它们两端的电压相同。
- 总电阻： 1/R_total = 1/R1 + 1/R2 + 1/R3 + …
- 特例： 两个电阻并联时，R_total = (R1 × R2) / (R1 + R2)
- 应用： 用于分流、减小总阻值。

2.1 安装方式：通孔与贴片

这是首先需要决定的。

通孔电阻：
- 外形： 通常是圆柱形，有长长的轴向或径向引线。
- 优点： 机械强度高，便于手工焊接和更换，散热性能较好（尤其对大功率电阻）。
- 缺点： 体积大，不适合高密度电路板，无法用于现代自动化贴片生产。
- 适用场景： 面包板实验、DIY项目、大功率设备、需要频繁插拔的场合。
贴片电阻：
- 外形： 矩形片状，金属端帽作为电极。
- 优点： 体积小，重量轻，寄生参数小，适合高频电路，成本低，适合自动化大规模生产。
- 缺点： 手工焊接难度稍高，对PCB设计和焊接工艺要求高。
- 适用场景： 几乎所有的现代电子产品，如手机、电脑、消费电子等。

结论： 对于现代电子设计，贴片电阻是绝对的主流。除非有特殊需求，否则应优先选择贴片电阻。

2.2 阻值与容差

阻值： 由电路计算决定。但电阻的阻值并非连续可调，而是遵循一个标准数列，最常见的是E24系列（5%容差）和E96系列（1%容差）。
- E24系列： 有24个基本数值，如1.0， 1.1， 1.2， 1.3， … 9.1。
- E96系列： 有96个基本数值，精度更高，如1.00， 1.02， 1.05， … 9.76。
- 你需要从这些标准值中选取最接近你计算值的电阻。
容差： 也叫做精度，表示电阻实际阻值与标称阻值之间允许的最大偏差。
- 常见容差有：±0.1%， ±0.5%， ±1%， ±5%。
- 如何选择？
  - 对于上拉/下拉电阻、LED限流等普通应用，±5% 或 ±1% 完全足够。
  - 用于精密电压检测、电流采样、有源滤波器等对阻值敏感的电路，则需要 ±0.1% 或 ±0.5% 的高精度电阻。

2.3 封装/尺寸：功率

对于贴片电阻，封装尺寸直接决定了其额定功率和所占空间。封装通常用四位数字代码表示，例如0402、0603、0805等，其含义是元件的长和宽（单位为0.01英寸）。

封装代码	公制尺寸	典型额定功率
0201	0603	1/20 W (0.05W)
0402	1005	1/16 W (0.0625W)
0603	1608	1/10 W (0.1W)
0805	2012	1/8 W (0.125W)
1206	3216	1/4 W (0.25W)
1210	3225	1/3 W (0.33W)
2512	6432	1 W (1W)

选择策略：

计算功耗： 根据 P = I² × R 计算电阻上的最大功耗。
留有余量： 选择额定功率至少为计算值 1.5到2倍 以上的电阻，以提高可靠性。
考虑空间： 在空间允许的情况下，选择稍大封装的电阻，便于焊接和散热。例如，对于10mW的功耗，虽然0402封装（1/16W）在理论上可行，但选择0603或0805会更容易生产和维修。

2.4 温度系数

温度系数表示电阻值随温度变化的程度，单位是 ppm/°C。即温度每变化1摄氏度，电阻值的变化是百万分之几。

例如： 一个100kΩ，TCR为±100 ppm/°C的电阻，当温度升高25°C时，其阻值最大变化为：100kΩ × 100 × 10⁻⁶ /°C × 25°C = 250 Ω。
选择： 普通应用可以忽略TCR。但在精密仪表、参考电压源等对温度稳定性要求极高的电路中，需要选择TCR极小的电阻，如±25 ppm/°C 或 ±10 ppm/°C。

数据手册是元件的“身份证”和“说明书”。虽然电阻很简单，但阅读其数据手册是工程师的基本功。

理论值和实际值总有差异，我们需要用仪器来验证。

4.1 万用表测量电阻

最直接的方法。

步骤：
1. 将万用表拨到电阻档。
2. 将电阻从电路板上至少焊下一端，进行离线测量。在线测量会受并联电路影响，结果不准确。
3. 将表笔接触电阻两端，读取读数。
注意：
- 手不要同时接触表笔的金属部分，人体电阻会干扰测量小阻值电阻。
- 选择合适量程，使读数接近量程的中间值，精度最高。

4.2 通过测量电压间接计算电流

当你想知道一个支路的电流，但又不想断开电路串联电流表时，可以运用欧姆定律。

步骤：
1. 找到该支路中一个已知阻值的电阻R。
2. 用万用表电压档，在线测量该电阻两端的电压降V_R。
3. 根据欧姆定律计算电流：I = V_R / R。

这种方法非常实用，尤其是在调试电源电路和测量芯片工作电流时。

除了标准的固定值电阻，还有一些具有特殊功能的电阻。

5.1 0欧姆电阻

0欧姆电阻，顾名思义，标称阻值为0Ω，但它绝不是一根简单的导线。

它的用途非常广泛：

充当跳线： 在单面PCB上，当走线无法绕过时，可以用一个0Ω电阻“跳”过去。
预留调试位置： 在模拟和数字部分的电源之间放置0Ω电阻，方便后期进行电源隔离和测量电流。
充当磁珠/电感的替代品： 在EMC要求不高的初期，用0Ω电阻占位，如果需要滤波，可以很方便地更换为磁珠或电感。
配置电路： 通过焊接或不焊接0Ω电阻，来选择不同的功能配置，类似于DIP开关，但成本更低。
充当测量电流的取样点： 将其串联在电源路径中，测量其两端电压即可计算电流。虽然它有很小的阻值，但在精度要求不高的场合足够使用。

注意： 0Ω电阻并非绝对为0，通常有几十毫欧的阻值，且有其额定电流限制，选择时需要注意。

5.2 热敏电阻

阻值随温度显著变化的电阻。分为两类：

NTC： 负温度系数热敏电阻。温度升高，阻值下降。
- 应用： 浪涌电流抑制（串联在电源入口，开机后自身发热阻值变小）、温度测量与补偿。
PTC： 正温度系数热敏电阻。温度升高，阻值上升。
- 应用： 自恢复保险丝。当电流过大导致温度升高时，其阻值急剧增大，从而限制电流；故障排除后冷却，恢复低阻态。
