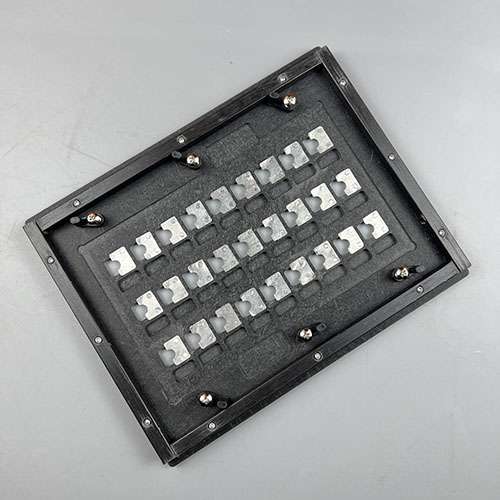

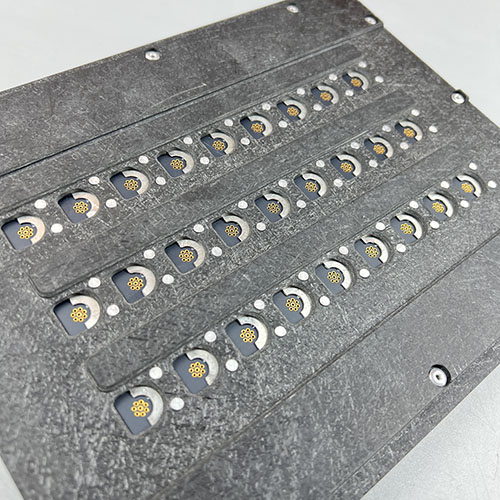

SMT 卡扣治具如何使用？

SMT 卡扣治具的规范使用是保障贴片精度与生产效率的关键环节。路登电子作为精密治具制造专家，其 SMT 卡扣治具采用人性化设计，配合气动或手动底座实现便捷操作，满足不同客户的成本与效率需求。以下详细介绍其使用方法及核心操作要点。

东莞市路登电子科技有限公司作为国家高新技术企业，拥有 1800 平方米生产厂房和 48 台先进 CNC 数控设备，24 名技术工程师累计生产治具超 100 万套。公司 SMT 卡扣治具精度达 ±0.02mm，通过三次元测量仪全检保障品质，使用寿命超 5万次，为全球 32 个国家和地区的客户提供服务，具备免费打样和 24 小时技术支持等优势。

气动底座配套使用流程

气动底座适用于批量生产场景，能实现卡扣快速开合，提升操作效率。使用前需检查气源压力，确保气管连接无泄漏。将路登卡扣治具精准放置于气动底座定位槽内，通过底部磁吸或机械锁扣固定，防止操作时移位。

放置 PCB 板时，按下气动控制按钮，底座气缸驱动联动机构，使治具卡扣同步打开（开口幅度预设为 3-5mm，适配多数 PCB 厚度）。放入 PCB 板后，松开控制按钮，卡扣在复位弹簧作用下自动闭合，通过自锁结构实现稳定夹持。整个过程仅需 3 秒，较手动操作效率提升 60%。

生产完成后，再次按下控制按钮打开卡扣，取出 PCB 板即可。路登气动底座配备压力调节旋钮，可根据 PCB 厚度和元器件特性精准调整夹持力（5-15N 可调），避免过力损伤元器件。某消费电子厂商应用后，单机日产量提升 22%。

手动底座配套使用方法

针对成本敏感型客户，路登提供手动底座方案，通过机械杠杆结构实现卡扣开合，初期投入成本降低 40%。使用时将治具固定于手动底座工作台，转动侧边手柄或按压操作杆，通过连杆传动打开卡扣。

手动底座设计有省力杠杆结构，操作力控制在 20N 以内，女性操作员也能轻松操作。卡扣闭合时设有定位刻度，确保每次夹持力一致性（误差≤5%）。虽然单周期操作时间比气动底座多 2-3 秒，但设备维护成本极低，适合小批量生产场景。

某医疗设备小批量生产线采用路登手动底座方案后，在控制成本的同时，仍将贴片不良率控制在 0.3% 以内。路登提供的免费打样服务，可让客户在两种方案间进行对比验证，选择最适合的配置。

使用注意事项与技术支持

使用前需通过路登治具上的防呆标识确认治具与 PCB 型号匹配，避免错误安装。每日生产前应检查卡扣磨损情况，当发现夹持力下降或定位偏移时，可通过调节螺丝进行校准。

路登 24 小时技术服务团队提供全周期支持：通过远程视频指导解决 80% 的操作问题；提供专用校准工具和维护手册；重大问题 48 小时内现场支援。公司治具终身免费维修，通过更换易损件延长使用寿命至 5 万次以上。

路登 SMT 卡扣治具的人性化设计和双底座方案，兼顾了效率与成本需求。通过规范操作和路登专业技术支持，能充分发挥治具的精度优势，有效提升贴片质量与生产效率，为不同规模的电子制造企业提供可靠解决方案。
