第十五届蓝桥杯单片机组4T模拟赛三（第二套）

news 来源：原创 2025/6/8 2:16:16

本套试题在4T平台中的名字为第15届蓝桥杯单片机组模拟考试三，不知道哪套是4T的模拟赛，所以两套都敲一遍练练手感。

为了代码呈现美观，本文章前面的各个模块在main函数中的处理函数均未添加退出处理，在最后给出的完整代码中体现。

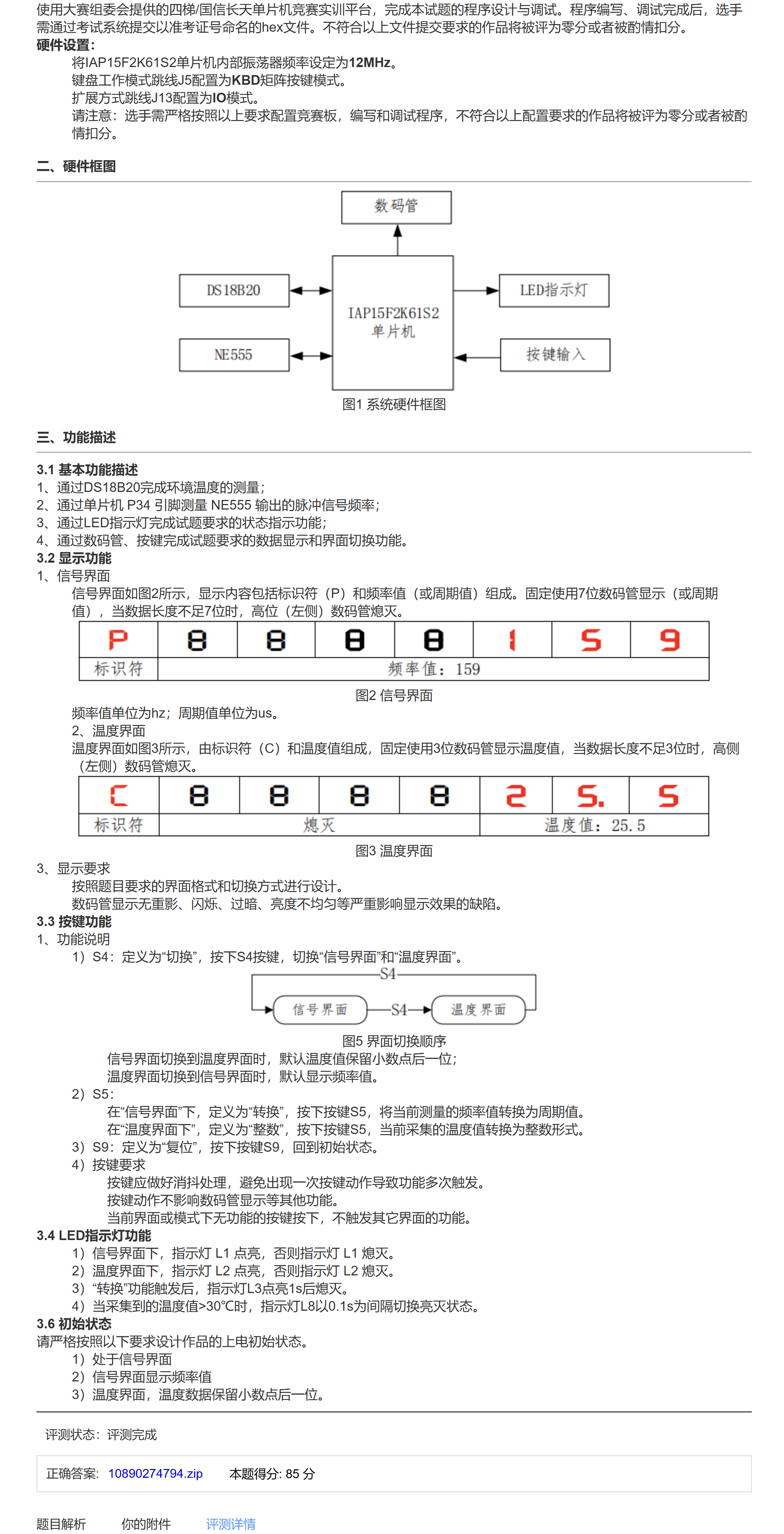

附件：第15届蓝桥杯单片机组模拟考试三

一、准备工作

1.阅读系统框架

由系统框架图得知，等会创建工程时需要编写的底层模块有：

初始化模块（Init.h，Init.c）
指示灯模块（Led.h，Led.c）
数码管模块（Seg.h，Seg.c）
温度传感器模块（ds18b20.h，ds18b20.c）
按键模块（key.h，key.c）
这些底层函数在作者的专栏《蓝桥杯单片机模板搭建系列》中都详细地讲解了怎么去实现，如果读者有不懂的可以点击下面的链接。
蓝桥杯单片机模板搭建系列

2.阅读题目了解题意

按键只使用了S4、S5和S8，并且没有错误按键次数的判断，所以写按键时可以只写S4、S5和S8的。
数码管显示字母用到P和C的段码，在数码管底层函数记得添加。
页面显示只有两个页面，所以为了更简单地实现页面流转，可以定义bit型变量SegMode控制页面流转（为0时对应信号界面，为1时对应温度界面）
由于涉及NE555，所以需要使用定时器0去计数，定时器1去计时，同时屏蔽掉按键模块中对P34的赋值

二、数码管模块

1.Seg.h

#ifndef __Seg_H__
#define __Seg_H__

void SegDisp(unsigned char wela, unsigned char dula, unsigned char point);

#endif

2.Seg.c

#include <STC15F2K60S2.H>

code unsigned char Seg_Table[] =
{
0xc0, //0
0xf9, //1
0xa4, //2
0xb0, //3
0x99, //4
0x92, //5
0x82, //6
0xf8, //7
0x80, //8
0x90, //9
0xff, //空
0x8c, //P
0xc6, //C
};

void SegDisp(unsigned char wela, unsigned char dula, unsigned char point)
{
	P0 = 0xff;
	P2 = P2 & 0x1f | 0xe0;
	P2 &= 0x1f;

	P0 = (0x01 << wela);
	P2 = P2 & 0x1f | 0xc0;
	P2 &= 0x1f;

	P0 = Seg_Table[dula];
	if(point)
		P0 &= 0x7f;
	P2 = P2 & 0x1f | 0xe0;
	P2 &= 0x1f;
}

3.NE555

NE555在底层搭建系列也已经讲过了，这边直接给出代码

void Timer0_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0x7F;			//定时器时钟12T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x05;			//设置定时器模式
	TL0 = 0;				//设置定时初始值
	TH0 = 0;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

void Timer1_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;			//定时器时钟12T模式
	TMOD &= 0x0F;			//设置定时器模式
	TL1 = 0x18;				//设置定时初始值
	TH1 = 0xFC;				//设置定时初始值
	TF1 = 0;				//清除TF1标志
	TR1 = 1;				//定时器1开始计时
	ET1 = 1;				//使能定时器1中断
	EA = 1;
}

void Timer1_Isr(void) interrupt 3
{
	//systick++;调度器使用
	if(++SegPos == 8)
		SegPos = 0;
	SegDisp(SegPos,SegBuf[SegPos],SegPoint[SegPos]);
	if(++Time_1s == 1000)
	{
		Time_1s = 0;
		f = (TH0 << 8) | TL0;
		TH0 = TL0 = 0;
	}
}

4.main.c中的数码管处理函数SegProc

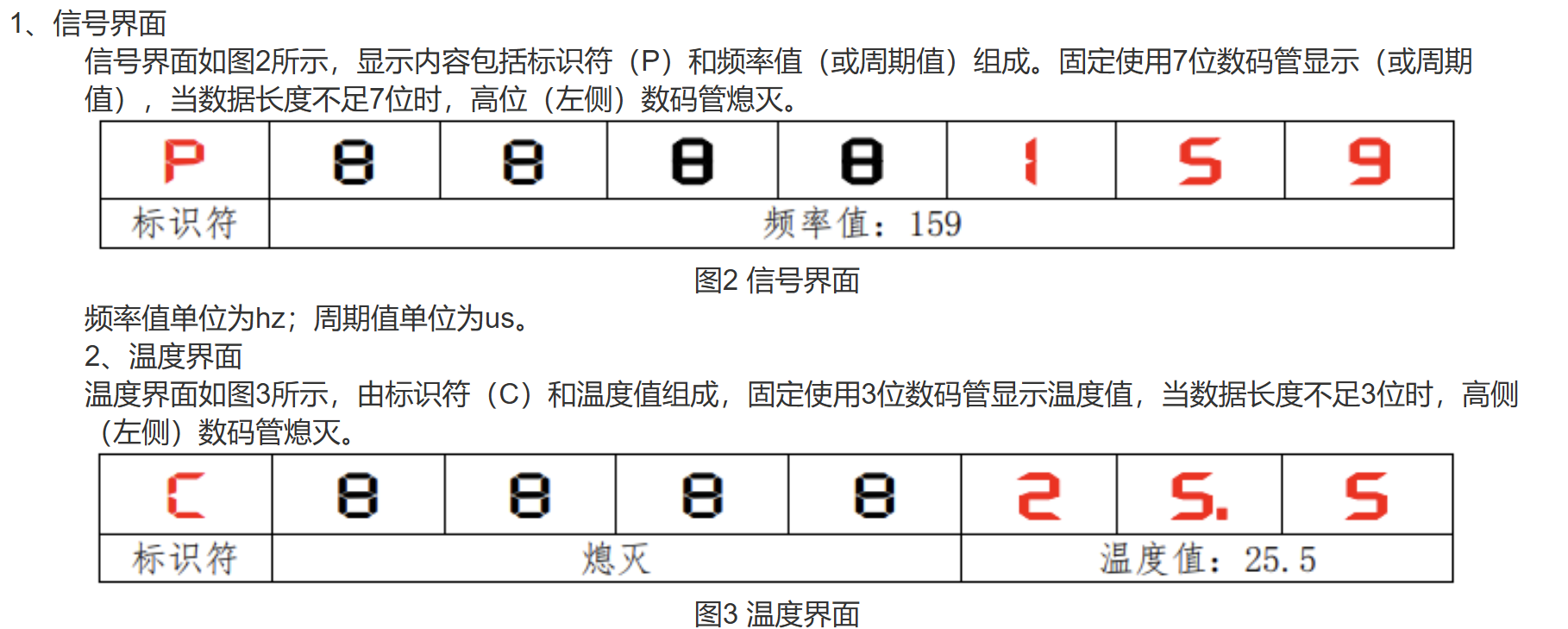

在这里插入图片描述

信号界面

用bit型变量SegMode来控制页面流转，当SegMode等于0时，对应显示界面为NE555频率测量，NE555的上限值大概在31000多，所以第一位和第二位数码管直接熄灭即可（最左边的数码管为第零位数码管），显示界面还需要进行高位为0熄灭的判断，这个也是很简单的，代码如下：

void SegProc()
{
	unsigned char i;
	if(!SegMode)
	{
		SegBuf[0] = 11;
		SegBuf[1] = 10;
		SegBuf[2] = 10;
		SegBuf[3] = f / 10000 % 10;
		SegBuf[4] = f / 1000 % 10;
		SegBuf[5] = f / 100 % 10;
		SegBuf[6] = f / 10 % 10;
		SegPoint[6] = 0;
		SegBuf[7] = f % 10;
		//高位熄灭处理
		i = 3;
		while(SegBuf[i] == 0)
		{
			SegBuf[i] = 10;
			if(++i == 7)
				break;
		}
	}
}

温度界面

ds18b20底层代码

#ifndef __ds18b20_H__
#define __ds18b20_H__

float TemRead();

#endif

#include <STC15F2K60S2.H>

sbit DQ = P1^4;

void Delay_OneWire(unsigned int t)
{
	unsigned char i;
	while(t--){
		for(i=0;i<12;i++);
	}
}

//
void Write_DS18B20(unsigned char dat)
{
	unsigned char i;
	for(i=0;i<8;i++)
	{
		DQ = 0;
		DQ = dat&0x01;
		Delay_OneWire(5);
		DQ = 1;
		dat >>= 1;
	}
	Delay_OneWire(5);
}

//
unsigned char Read_DS18B20(void)
{
	unsigned char i;
	unsigned char dat;

	for(i=0;i<8;i++)
	{
		DQ = 0;
		dat >>= 1;
		DQ = 1;
		if(DQ)
		{
			dat |= 0x80;
		}
		Delay_OneWire(5);
	}
	return dat;
}

//
bit init_ds18b20(void)
{
  	bit initflag = 0;

  	DQ = 1;
  	Delay_OneWire(12);
  	DQ = 0;
  	Delay_OneWire(80);
  	DQ = 1;
  	Delay_OneWire(10);
    initflag = DQ;
  	Delay_OneWire(5);

  	return initflag;
}

float TemRead()
{
	idata unsigned char tem_low, tem_hig;

	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0x44);

	init_ds18b20();
	Write_DS18B20(0xcc);
	Write_DS18B20(0xbe);

	tem_low = Read_DS18B20();
	tem_hig = Read_DS18B20();

	return ((tem_hig << 8) | tem_low) / 16.0;
}

SegMode为1时，对应温度读取界面，由于作者个人习惯不喜欢使用float型变量，所以在这边使用的是unsigned int型变量Tem_10x（将温度放大10倍），这边也是给出两种写法。
写法一：定义float型变量

//取余变量声明、函数声明、头文件引用均省略
idata float Tem;

void SegProc()
{
	if(!SegMode)
	{
		//省略
	}
	else
	{
		SegBuf[0] = 12;
		SegBuf[1] = 10;
		SegBuf[2] = 10;
		SegBuf[3] = 10;
		SegBuf[4] = 10;
		SegBuf[5] = (unsigned char)Tem / 10;
		SegBuf[6] = (unsigned char)Tem % 10;
		SegPoint[6] = 1;
		SegBuf[7] = (unsigned char)(Tem * 10) % 10;
	}
}

void TemProc()
{
	Tem = TemRead();
}

写法二：定义unsigned int型变量

idata unsigned int Tem;

void SegProc()
{
	if(!SegMode)
	{
		//省略
	}
	else
	{
		SegBuf[0] = 12;
		SegBuf[1] = 10;
		SegBuf[2] = 10;
		SegBuf[3] = 10;
		SegBuf[4] = 10;
		SegBuf[5] = Tem_10x / 100;
		SegBuf[6] = Tem_10x / 10 % 10;
		SegPoint[6] = 1;
		SegBuf[7] = Tem_10x % 10;
	}
}

void TemProc()
{
	Tem_10x = TemRead() * 10;
}

采集频率

在信号页面按下S5为频率数据采集，此时数码管显示周期。
周期 = $\frac{1}{频率}$ * 10 $^6$ （1s=10 $^6us$ ）
定义bit型变量FreMode控制信号页面的数据显示
FreMode为0时，显示频率，为1时，显示周期。
如果频率值为1时，周期为100 0000us，所以高位熄灭的判断要从数码管第一位开始判断。

void SegProc()
{
	unsigned char i;
	if(!SegMode)
	{
		SegBuf[0] = 11;
		if(!FreMode)
		{
			//频率显示页面
		}
		else
		{
			T = 1000000 / f;
			SegBuf[1] = T / 1000000 % 10;
			SegBuf[2] = T / 100000 % 10;
			SegBuf[3] = T / 10000 % 10;
			SegBuf[4] = T / 1000 % 10;
			SegBuf[5] = T / 100 % 10;
			SegBuf[6] = T / 10 % 10;
			SegPoint[6] = 0;
			SegBuf[7] = T % 10;
			//高位数据为0熄灭判断
			i = 1;
			while(SegBuf[i] == 0)
			{
				SegBuf[i] = 10;
				if(++i == 7)
					break;
			}
		}
	}
}

温度取整

温度界面按下S5时将温度保留整数后在数码管中显示，这个时候应在数码管的低二位（最右边两个数码管）显示温度数据。
同样的，定义bit型变量TemMode来控制温度显示页面的数据显示。

else//温度页面
	{
		SegBuf[0] = 12;
		SegBuf[1] = 10;
		SegBuf[2] = 10;
		SegBuf[3] = 10;
		SegBuf[4] = 10;
		/*
		if(!TemMode)
		{
			SegBuf[5] = Tem_10x / 100;
			SegBuf[6] = Tem_10x / 10 % 10;
			SegPoint[6] = 1;
			SegBuf[7] = Tem_10x % 10;
		}
		*/
		else//温度整数显示
		{
			SegBuf[5] = 10;
			SegBuf[6] = Tem_10x / 100;
			SegBuf[7] = Tem_10x / 10 % 10;
			SegPoint[6] = 0;
		}
	}

5.数码管模块完整代码

void SegProc()
{
	unsigned char i;
	if(!SegMode)
	{
		SegBuf[0] = 11;
		if(!FreMode)
		{
			SegBuf[1] = 10;
			SegBuf[2] = 10;
			SegBuf[3] = f / 10000 % 10;
			SegBuf[4] = f / 1000 % 10;
			SegBuf[5] = f / 100 % 10;
			SegBuf[6] = f / 10 % 10;
			SegPoint[6] = 0;
			SegBuf[7] = f % 10;
			i = 3;
			while(SegBuf[i] == 0)
			{
				SegBuf[i] = 10;
				if(++i == 7)
					break;
			}
		}
		else
		{
			T = 1000000 / f;
			SegBuf[1] = T / 1000000 % 10;
			SegBuf[2] = T / 100000 % 10;
			SegBuf[3] = T / 10000 % 10;
			SegBuf[4] = T / 1000 % 10;
			SegBuf[5] = T / 100 % 10;
			SegBuf[6] = T / 10 % 10;
			SegPoint[6] = 0;
			SegBuf[7] = T % 10;
			i = 1;
			while(SegBuf[i] == 0)
			{
				SegBuf[i] = 10;
				if(++i == 7)
					break;
			}
		}
	}

	else
	{
		SegBuf[0] = 12;
		SegBuf[1] = 10;
		SegBuf[2] = 10;
		SegBuf[3] = 10;
		SegBuf[4] = 10;
		if(!TemMode)
		{
			SegBuf[5] = Tem_10x / 100;
			SegBuf[6] = Tem_10x / 10 % 10;
			SegPoint[6] = 1;
			SegBuf[7] = Tem_10x % 10;
		}
		else
		{
			SegBuf[5] = 10;
			SegBuf[6] = Tem_10x / 100;
			SegBuf[7] = Tem_10x / 10 % 10;
			SegPoint[6] = 0;
		}
	}
}

三、按键模块

1.按键底层代码

#ifndef __Key_H__
#define __Key_H__

unsigned char KeyDisp();

#endif

#include <STC15F2K60S2.H>

unsigned char KeyDisp()
{
	unsigned char temp = 0x00;

	P44 = 0;
	P42 = 1;
	P35 = 1;
	if(P32 == 0) temp = 5;
	if(P33 == 0) temp = 4;

	P44 = 1;
	P42 = 0;
	P35 = 1;
	if(P32 == 0) temp = 9;

	return temp;
}

2.按键实现

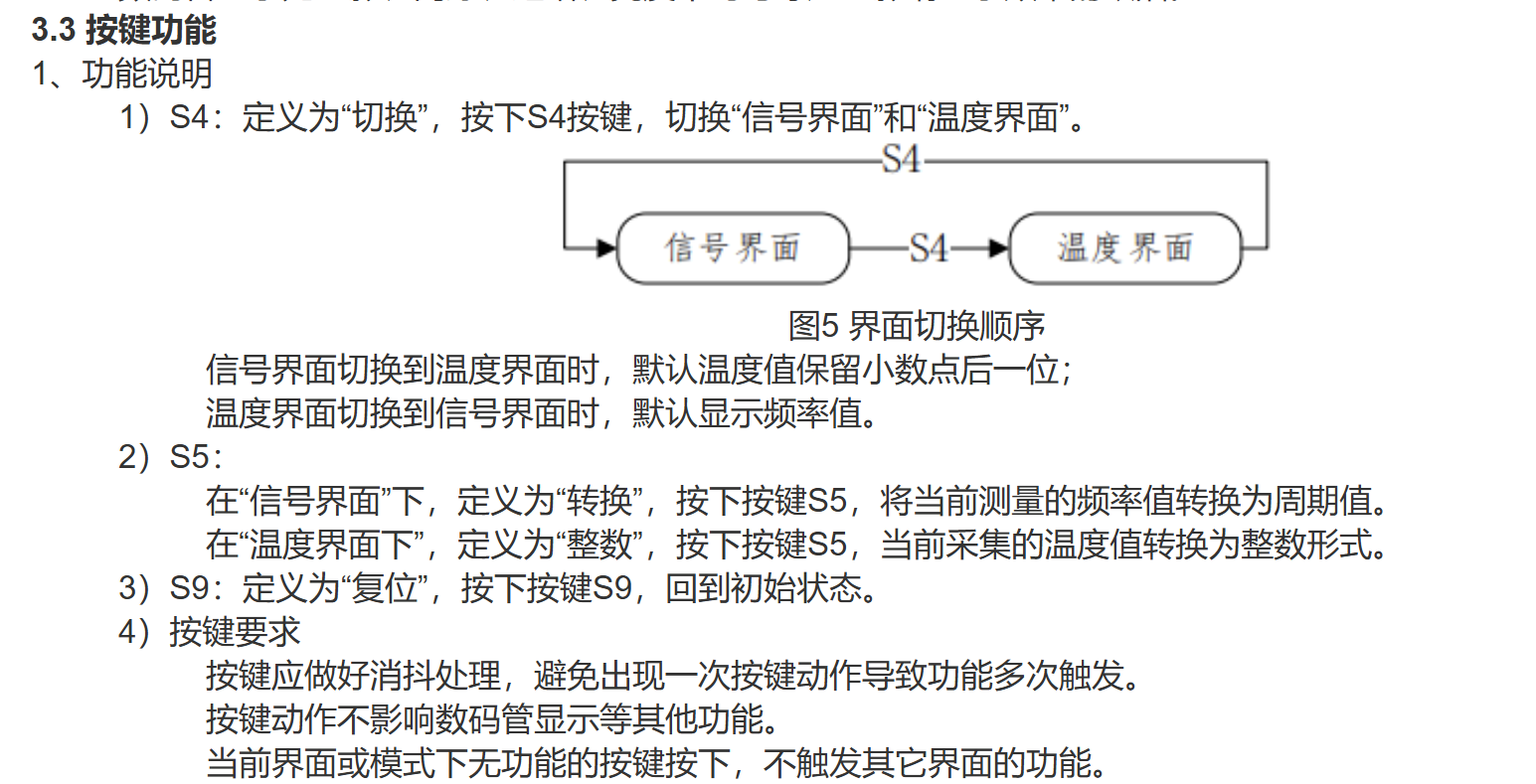

在这里插入图片描述
按键模块特别简单，直接给出代码
这边注意的是，SegMode、FreMode、TemMode在前文中都已经定义成bit型变量，bit型变量是嵌入式系统设计中特有的变量，它的取值只有0和1，所以在按键S4、S5的变量取反可以使用下面两种方法实现：

SegMode = !SegMode;

SegMode ^= 1;

3.按键模块完整代码：

void KeyProc()
{
	KeyVal = KeyDisp();
	KeyDown = KeyVal & ~KeyOld;
	KeyDown = ~KeyVal & KeyOld;
	KeyOld = KeyVal;

	switch(KeyDown)
	{
		case 4:
			SegMode ^= 1;
		break;

		case 5:
			if(!SegMode)
			{
				/*在下文的Led模块实现
				if(!FreMode)
					CountFlag = 1;
				*/
				FreMode ^= 1;
			}
			else
				TemMode ^= 1;
		break;

		case 9:
			SegMode = 0;
			FreMode = 0;
			TemMode = 0;
		break;
	}
}

四、Led模块

1.Led底层代码

#ifndef __Led_H__
#define __Led_H__

void LedDisp(unsigned char *ucLed);

#endif

#include <STC15F2K60S2.H>

void LedDisp(unsigned char *ucLed)
{
	unsigned char i, temp = 0x00;
	static unsigned char temp_old = 0xff;

	for(i = 0; i < 8; i++)
		temp |= (ucLed[i] << i);

	if(temp != temp_old)
	{
		P0 = ~temp;
		P2 = P2 & 0x1f | 0x80;
		P2 &= 0x1f;
		temp_old = temp;
	}
}

在这里插入图片描述

2.L1、L2

L1、L2的点亮逻辑很简单
读者可以使用下面的代码也可以使用if-else语句或者三目运算符。

void LedProc()
{
	ucLed[0] = !SegMode;
	ucLed[1] = SegMode;
}

3.L3

L3的点亮逻辑是在信号页面激活采集功能后，L3点亮1s后熄灭，这边要注意的是，L3点亮是当采集功能激活后点亮的，而且1s后就要熄灭，没有进行其他操作时不能重复点亮。
定时点亮、定时熄灭逻辑：定义时间变量以及指示灯标志位，时间变量在定时器内计时，当时间变量达到指定时间时，时间变量复位，指示灯标志位开启/关闭。
本题实现方法有很多，下面给出我能想到的最简单的方法，如果读者有更简单的方法，欢迎评论区讨论。

/*有关于L3的变量定义*/
idata unsigned int Time_1s_Led;

/*
*CountFlag两个作用：
*1.CountFlag置1时，Time_1s_Led开始计时
*CountFlag置0时，Time_1s_Led复位
*2.ucLed[2] = CountFlag，即L3是否点亮决定于CountFlag
*/
idata bit CountFlag;

//CountFlag激活地
void KeyProc()
{
	switch(KeyDown)
	{
		case 5:
			if(!SegMode)
			{
				if(!FreMode)
					CountFlag = 1;//只有跳转到采集界面才激活CountFlag
				FreMode ^= 1;
			}
	}
}

//Led
void LedProc()
{
	ucLed[2] = CountFlag;
}

//定时器1中断服务函数
void Timer1_Isr(void) interrupt 3
{
	//其它省略

	if(CountFlag)//开灯计时
	{
		if(++Time_1s_Led == 1000)
		{
			Time_1s_Led = 0;//复位
			CountFlag = 0;//关灯
		}
	}
}

4.L4

L4的点亮逻辑是实时温度超过40°时L4以100ms为间隔闪烁
指示灯闪烁的逻辑很简单，定义一个计时变量和一个Led点亮标志位，定时器中断中计时变量达到特定时间时，将Led点亮标志位取反，让ucLed[2] = Led点亮标志位，这样就可以实现指示灯闪烁

idata unsigned char Time_100ms;

idata bit LedFlah;//当实时温度>40°时，标志位置1
idata bit LedFlash;//L4使能标志位

void TemProc()
{
	Tem_10x = TemRead() * 10;
	LedFlag = (Tem_10x > 300);
}

void LedProc()
{
	ucLed[7] = LedFlash;
}

void Timer1_Isr(void) interrupt 3
{
	if(LedFlag)
	{
		if(++Time_100ms == 100)
		{
			Time_100ms = 0;
			LedFlash ^= 1;
		}
	}
	else
	{
		Time_100ms = 0;
		LedFlash = 0;
	}
}

五、完整代码

完整代码的思路是没有问题的，已经通过4T评测了，完整代码是根据以上代码片段拼凑起来的，如果读者用以下代码搭建的工程不能完整实现工程或者报错，请及时联系我。

#include <STC15F2K60S2.H>
#include "Init.h"
#include "Key.h"
#include "Seg.h"
#include "Led.h"
#include "ds18b20.h"

typedef unsigned char u8;
typedef unsigned int u16;
typedef unsigned long int u32;

idata u8 Key_Slow; //按键减速变量 10ms
idata u8 Seg_Slow; //数码管减速变量 500ms
idata u8 SegPos;
idata u8 KeyVal, KeyDown, KeyUp, KeyOld;
idata u8 Time_100ms;

pdata u8 SegBuf[8] = {10,10,10,10,10,10,10,10};
pdata u8 SegPoint[8] = {0,0,0,0,0,0,0,0};
pdata u8 ucLed[8] = {0,0,0,0,0,0,0,0};

idata u16 Time_1s, f;
idata u16 Tem_10x;
idata u16 T;
idata u16 Time_1s_Led;

idata bit SegMode;
idata bit FreMode;
idata bit TemMode;
idata bit CountFlag;
idata bit LedFlag;
idata bit LedFlash;

void KeyProc()
{
	if(Key_Slow) return;
		Key_Slow = 1; //按键减速
	KeyVal = KeyDisp();
	KeyDown = KeyVal & ~KeyOld;
	KeyDown = ~KeyVal & KeyOld;
	KeyOld = KeyVal;

	switch(KeyDown)
	{
		case 4:
			SegMode ^= 1;
		break;

		case 5:
			if(!SegMode)
			{
				if(!FreMode)
					CountFlag = 1;
				FreMode ^= 1;
			}
			else
				TemMode ^= 1;
		break;

		case 9:
			SegMode = 0;
			FreMode = 0;
			TemMode = 0;
		break;
	}
}

void SegProc()
{
	unsigned char i;
	if(Seg_Slow) return;
	Seg_Slow = 1; //数码管减速

	Tem_10x = TemRead() * 10;
	LedFlag = (Tem_10x > 300);

	if(!SegMode)
	{
		SegBuf[0] = 11;
		if(!FreMode)
		{
			SegBuf[1] = 10;
			SegBuf[2] = 10;
			SegBuf[3] = f / 10000 % 10;
			SegBuf[4] = f / 1000 % 10;
			SegBuf[5] = f / 100 % 10;
			SegBuf[6] = f / 10 % 10;
			SegPoint[6] = 0;
			SegBuf[7] = f % 10;
			i = 3;
			while(SegBuf[i] == 0)
			{
				SegBuf[i] = 10;
				if(++i == 7)
					break;
			}
		}
		else
		{
			T = 1000000 / f;
			SegBuf[1] = T / 1000000 % 10;
			SegBuf[2] = T / 100000 % 10;
			SegBuf[3] = T / 10000 % 10;
			SegBuf[4] = T / 1000 % 10;
			SegBuf[5] = T / 100 % 10;
			SegBuf[6] = T / 10 % 10;
			SegPoint[6] = 0;
			SegBuf[7] = T % 10;
			i = 1;
			while(SegBuf[i] == 0)
			{
				SegBuf[i] = 10;
				if(++i == 7)
					break;
			}
		}
	}

	else
	{
		SegBuf[0] = 12;
		SegBuf[1] = 10;
		SegBuf[2] = 10;
		SegBuf[3] = 10;
		SegBuf[4] = 10;
		if(!TemMode)
		{
			SegBuf[5] = Tem_10x / 100;
			SegBuf[6] = Tem_10x / 10 % 10;
			SegPoint[6] = 1;
			SegBuf[7] = Tem_10x % 10;
		}
		else
		{
			SegBuf[5] = 10;
			SegBuf[6] = Tem_10x / 100;
			SegBuf[7] = Tem_10x / 10 % 10;
			SegPoint[6] = 0;
		}
	}
}

void LedProc()
{
	ucLed[0] = !SegMode;
	ucLed[1] = SegMode;
	ucLed[2] = CountFlag;
	ucLed[7] = LedFlash;
	LedDisp(ucLed);
}

void Timer0_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0x7F;			//定时器时钟12T模式
	TMOD &= 0xF0;			//设置定时器模式
	TMOD |= 0x05;			//设置定时器模式
	TL0 = 0;				//设置定时初始值
	TH0 = 0;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
}

void Timer1_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0xBF;			//定时器时钟12T模式
	TMOD &= 0x0F;			//设置定时器模式
	TL1 = 0x18;				//设置定时初始值
	TH1 = 0xFC;				//设置定时初始值
	TF1 = 0;				//清除TF1标志
	TR1 = 1;				//定时器1开始计时
	ET1 = 1;				//使能定时器1中断
	EA = 1;
}

void Timer1_Isr(void) interrupt 3
{
	if(++Key_Slow == 10) Key_Slow = 0; //按键延迟
	if(++Seg_Slow == 200) Seg_Slow = 0; //数码管延迟
	if(++SegPos == 8) SegPos = 0;
	SegDisp(SegPos,SegBuf[SegPos],SegPoint[SegPos]);
	if(++Time_1s == 1000)
	{
		Time_1s = 0;
		f = (TH0 << 8) | TL0;
		TH0 = TL0 = 0;
	}
	if(CountFlag)
	{
		if(++Time_1s_Led == 1000)
		{
			Time_1s_Led = 0;
			CountFlag = 0;
		}
	}
	if(LedFlag)
	{
		if(++Time_100ms == 100)
		{
			Time_100ms = 0;
			LedFlash ^= 1;
		}
	}
	else
	{
		Time_100ms = 0;
		LedFlash = 0;
	}
}

void main()
{
	SystemInit();
	Timer0_Init();
	Timer1_Init();
	while(1)
	{
		KeyProc();
		SegProc();
		LedProc();
	}
}
