图的基本应用

最小生成树

定义

生成树：生成树是针对无向连通图而言的，如果一棵树包含一个无向连通图的所有顶点，那么我们把它叫做这个图的生成树。（如我们之前提到的深度优先生成树和广度优先生成树）
生成树有以下性质：

这棵树是一个连通图。
如果去掉这棵树的一条边，它会变成非连通图。
如果增加一条边，会形成图中的一条回路。

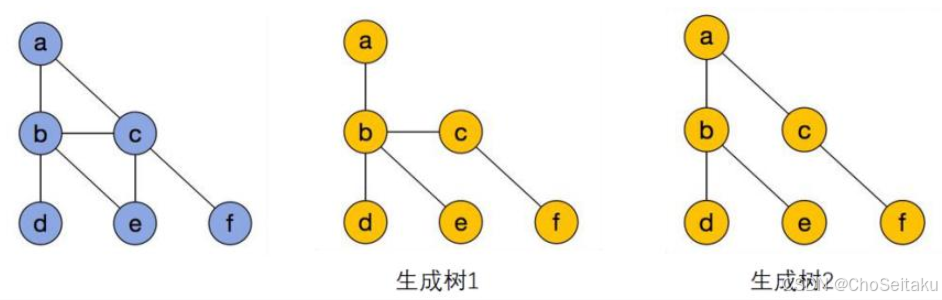

生成树示意图：

最小生成树：对于一个带权连通无向图 G = (V， E)，生成树不同，每棵树的权（即树中所有边上的权值之和）也可能不同，我们把权值最小的那棵树叫做该图的最小生成树。

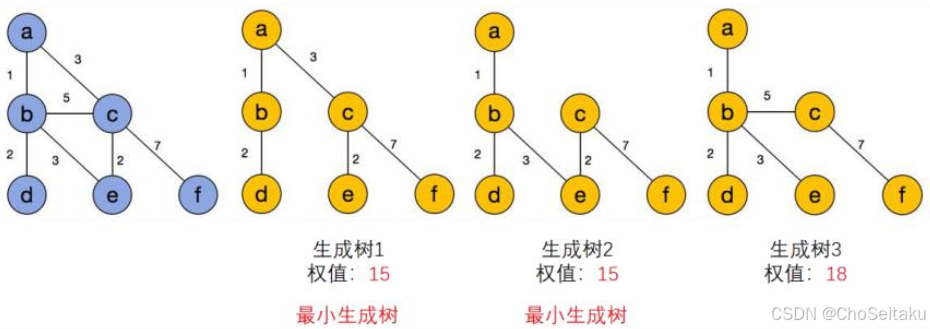

如图，生成树 1 和生成树 2 都是最小生成树。
![[Pasted image 20251001114305.png]]

由上图我们可以知道，最小生成树不唯一，但权值唯一。
当图中各边权值互不相等 --> 其生成树唯一（反之不成立）。
(因为图当中权值相等的边不一定会变成最小生成树的一部分)
通常我们可以用两种方法得到最小生成树： Prim 算法和 Kruskal 算法

Prim 算法

Prim 算法构造最小生成树的算法思路是：

维护一个集合 s，初始为空；
从图中任选一点，加入集合 s；
如果图中所有结点都已经在集合 s 中，则算法结束，集合中的点和边共同组成该图的最小生成树；否则，进入第 4 步；
从图中选择一个到当前集合 s 中的结点距离最近的结点，连同这条边加入到集合 s 中，到第 3 步。

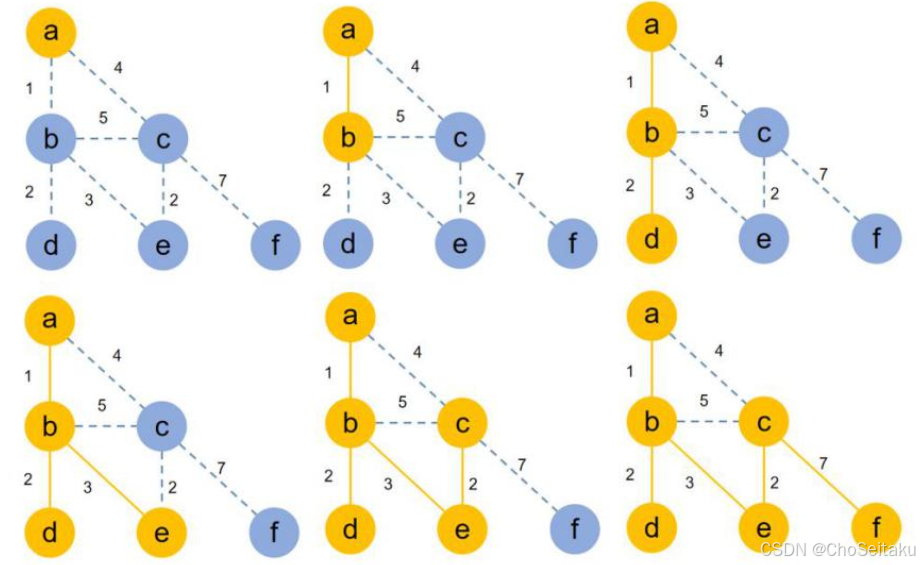

算法过程示意

![[Pasted image 20251001114420.png]]

算法时间复杂度

每个轮次都需要从图中选择一个到当前集合 s 中的结点距离最近的结点，需要进行|V|个轮次，所以 Prim 算法的时间复杂度为 O(|V|^2)，不依赖于|E|，（其中|V|指图中顶点的个数， |E|指图中边的个数），所以该算法适用于求解边稠密的图的最小生成树。

Kruskal 算法（克鲁斯卡尔算法）

Kruskal 算法构造最小生成树的思路是：

维护一个集合 s，将图中所有顶点加入集合 s。
集合中的点和边会构成若干个连通分量（初始时，每个顶点都是一个单独的连通分量）。
若集合中只有一个连通分量，则算法终止，该连通分量就是这个图的生成树；否则到第 4 步。
从当前未选取过的边中，选取权值最小、两个端点（顶点）落在集合 s 中不同的连通分量上的一条边，加入集合 s。转到第 3 步。

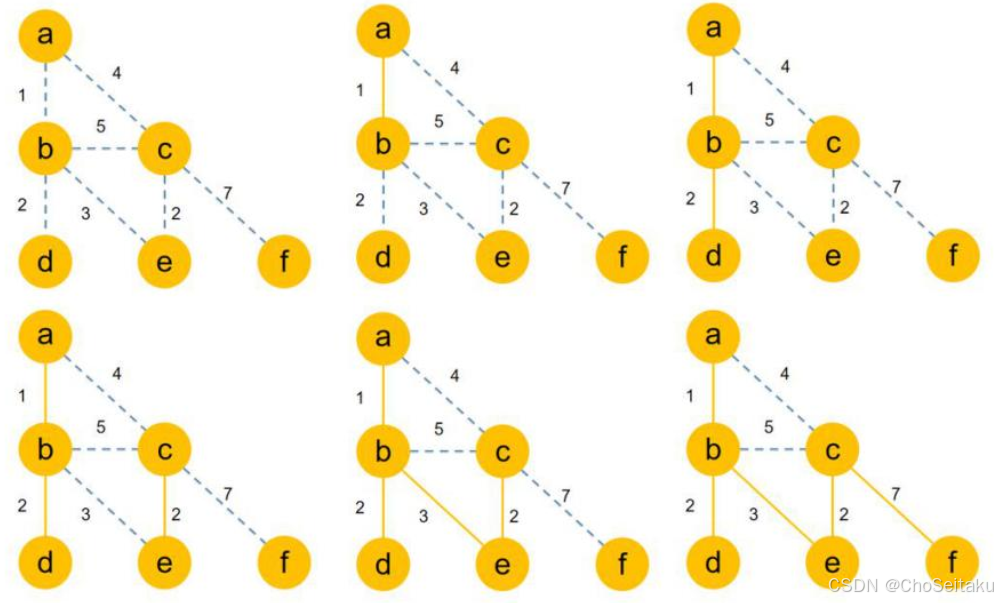

算法过程示意

![[Pasted image 20251001114614.png]]

算法时间复杂度

Kruskal 算法的时间复杂度为 O(|E|log|E|)，依赖于|E|而非|V|（其中， |V|指图中顶点的个数， |E|指图中边的个数），所以 Kruskal 算法适合边稀疏而顶点较多的图。

Dijkstra 算法（迪杰斯特拉算法）

最短路径

带权路径长度：
带权图中，从一个顶点到另一个顶点所经历的边的权值之和，叫做该路径的带权路径长度。
最短路径：
从一个顶点到另一个顶点可能不止一条路径，带权路径长度最小的那条叫做最短路径。

定义

单源最短路径问题：求图中某一顶点到其他各顶点的最短路径。
求解单源最短路径问题通常采用 Dijkstra 算法。

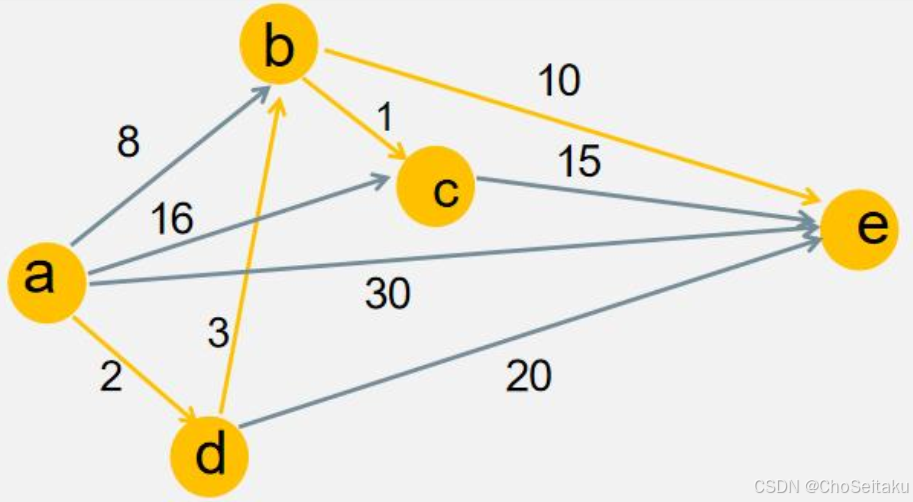

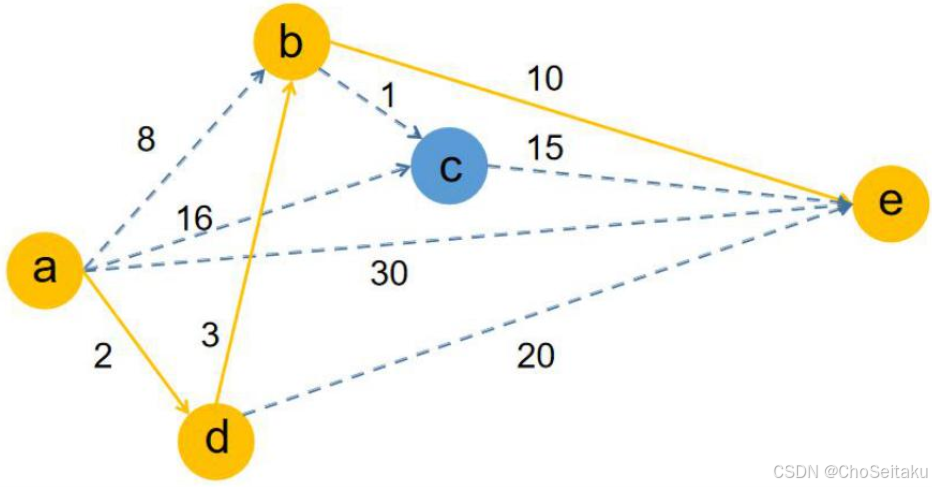

算法思路

Dijkstra 算法思路如下（顶点总数为 n）：

维护两个数组：
dist[]: dist[i]表示源点到顶点 i 的当前已知的最短路径长度。初始时，将 dist[]的每个元素值设为∞ （源点处为 0)。
path[]：path[i]表示从源点到顶点 i 的最短路径上，顶点 i 的前驱顶点。初始均为-1.

算法思路如下（顶点总数为 n）：

集合 s 中存放已经求得最短路径的顶点，初始为空，然后将源点加入集合 s；
如果所有顶点都加入了集合 s，则算法结束；否则，当前加入集合 s 的顶点中，最后一个加入的是顶点 u，对于每一个 dist[v]（v = 1, 2, …, n 且未加入集合 s）如果 $d i s t [u] + ∣ < u, v > ∣ < d i s t [v]$ ，则令 $d i s t [v] = d i s t [u] + ∣ < u, v > ∣$ ， $p a t h [v] = u$ 。
选取{dist[v] | v = 1, 2, ..., n)}中的最小值，将对应的顶点 v 加入集合 s，跳转到步骤 2。

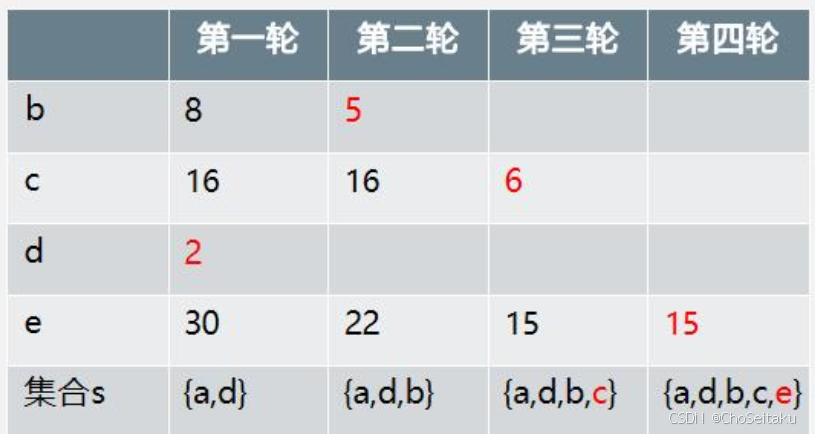

![[Pasted image 20251001115232.png]]

算法伪代码

//G为图
//数组dist[i]表示源点a到顶点i的当前已知的最短路径长度。
//数组path[i]表示从源点到顶点i的最短路径上，顶点i的前驱顶点。初始均为-1。
//a为源点
Dijkstra(G, dist[], path[],a){初始化dist[]，将dist[]的每个元素值设为oo(源点处为0);初始化path[]，将path[]的每个元素值设为-1； for(循环n次){u = 使dist[u]最小的还未被访问的顶点的标号；记u已被访问过;for(从u出发能到达的所有顶点v){if(v未被访问 && 以u为中介点使顶点a到达顶点v的最短距离dist[v]更优){更新dist[v];path[v] = u; //更新path[v]}}}
}

算法复杂度

Dijkstra 算法的时间复杂度为 O(|V|^2）（|V|为图中顶点的个数）
注意： Dijkstra 算法不适用于有负权值边的图。

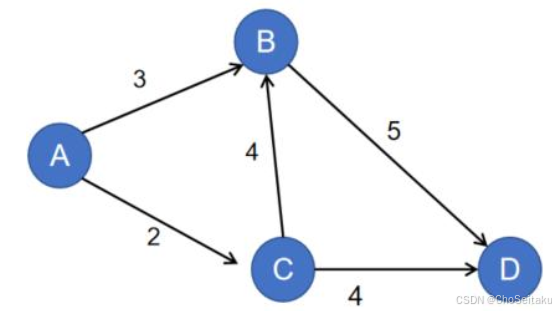

弗洛依德(Floyd)算法

求解图中各个顶点之间的最短路径问题
![[Pasted image 20251001115823.png]]

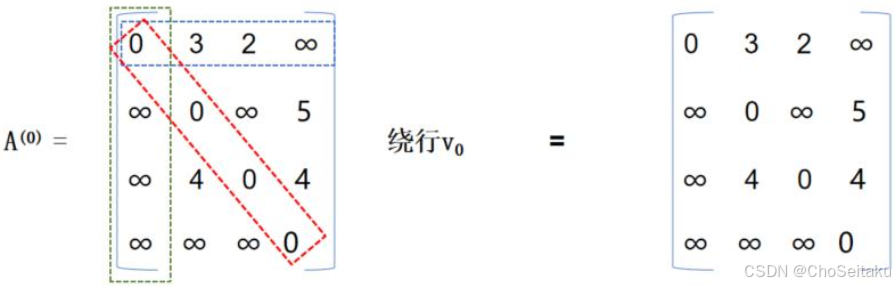

核心思想：递推求解 n(顶点个数)阶方阵序列 $A(−1)，A(0)，A(1)，…，A(n−1)A^{(-1)}，A^{(0)}，A^{(1)}，\dots，A^{(n-1)}$ ，其中 $A^{(-1)}$ 表示原图的邻接矩阵。不断地通过绕行 $V_{K}$ 顶点去计算当前路径的路径长度。
算法步骤：

初始化矩阵 $A^{(-1)}$ ；
求解 $A^{(0)}$ , 将 $V_{0}$ 作为中间点，对于所有的顶点对 ${i,j\}$ ，计算 $dist(i,v_{0})+dist(v_{0}, j)$
( $A^{(-1)}[i][v_{0}]+A^{(-1)}[v_{0}][j]$ ),若小于 $A^{(-1)} [i][j]$ ,则更新其值，否则不更新；
对于 $A^{(K)}$ , 即将 $V_{K}$ 作为中间点，对于所有的顶点对 ${i,j\}$ ，计算 $dist(i,v_{K})+dist(v_{K}, j)$
( $A^{(-1)}[i][v_{K}]+A^{(-1)}[v_{K}][j]$ ),若小于 $A^{(K-1)} [i][j]$ ,则更新其值，否则不更新；
计算完 $A^{(n-1)}$ ,算法结束。

注：在求解 $A^{(K)}$ 的时候，第 k 行/列，主对角线是不会改变的

弗洛伊德算法总结：

时间复杂度是 O(|V|^3)；
可以计算带负权值边的图中最短路径问题，但是不能有包含负权值边组成的回路；
也适用于计算带权无向图的最短路径

拓扑排序

定义

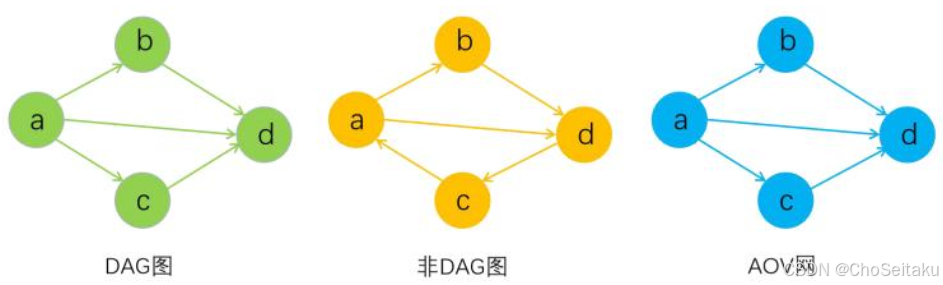

有向无环图（DAG 图）：若一个有向图中不存在环，则称为有向无环图，简称 DAG 图。
![[Pasted image 20251001211123.png]]

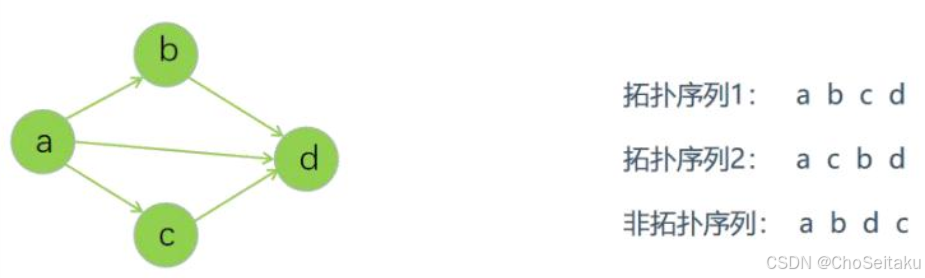

拓扑排序：我们对有向无环图的顶点进行排序，使得若存在一条顶点 A 到顶点 B 的路径，则在排序中顶点 B 一定出现在顶点 A 的后面，我们把这种排序叫做拓扑排序。对于同一个有向无环图，拓扑排序序列可能有 1 个也可能有多个。
![[Pasted image 20251001211227.png]]

求拓扑序列
我们可以通过以下方法获取拓扑排序序列：

从有向无环图中选择一个没有前驱的顶点并输出；
删除该顶点，并且删除以它为起点的有向边；
若图为空，则算法结束；若图非空且不存在没有前驱的顶点，则说明有向图中存在环，不存在拓扑序列；否则，跳转到第 1 步。

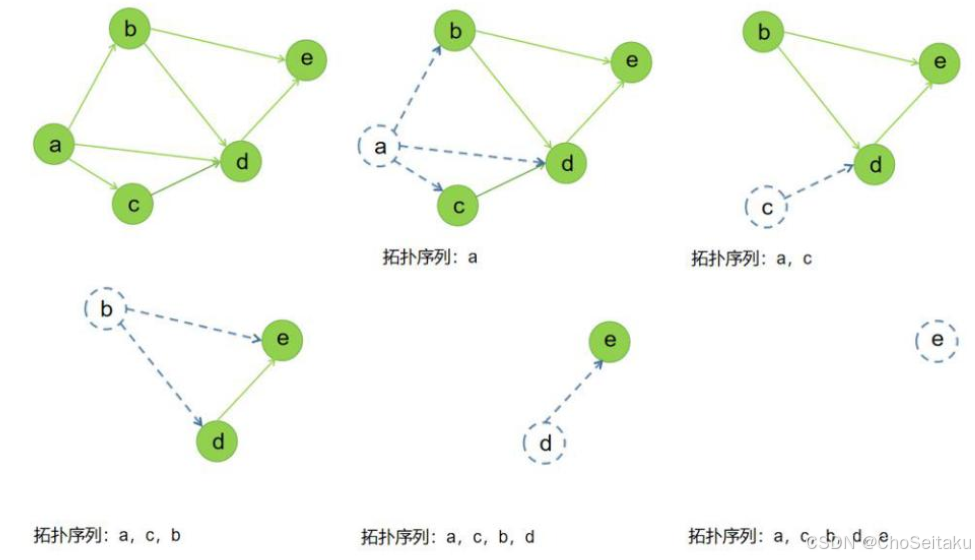

下图是求解拓扑序列的过程示例

关键路径

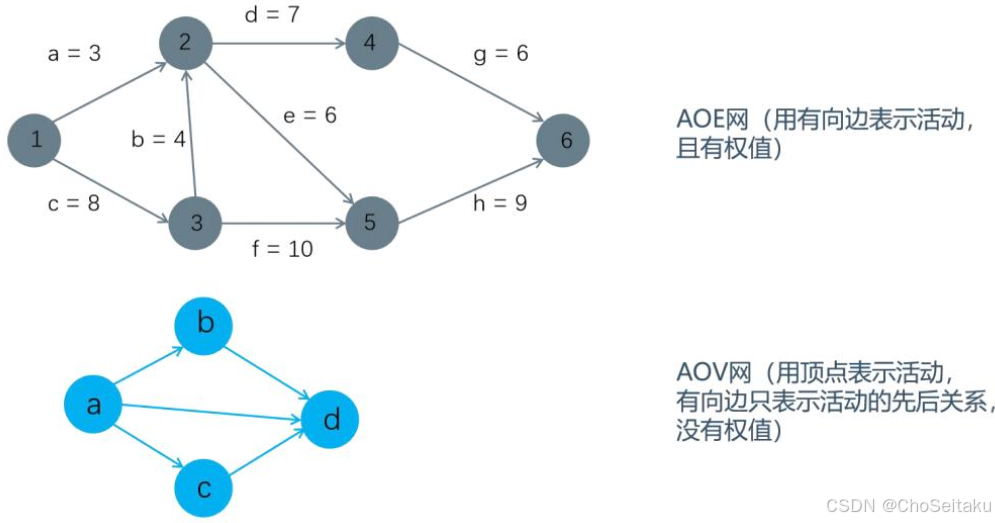

AOV 网和 AOE 网

AOV 网：如果用 DAG 图表示一个工程，其顶点表示活动，用有向边<a,b>表示 a 活动必须早于 b 活动进行，那么我们将它叫做 AOV 网（顶点表示活动的网络）。
AOE 网：如果用 DAG 图表示一个工程，顶点表示事件，有向边表示活动，边上的权值表示活动的开销，我们把这种图叫做 AOE 网（用边表示活动的网络）。
![[Pasted image 20251001212100.png]]

AOE 网的几个性质：

AOE 网只有一个开始顶点（入度为 0 的点，如本图中的顶点 1），也只有一个结束顶点（出度为 0 的点，如本图中的顶点 6）
只有在某顶点表示的事件发生后，从该顶点出发的各有向边所代表的活动才能开始；
只有进入某顶点的所有有向边所代表的活动都完成时，该顶点所代表的事件才能发生。（在 AOE 网中有些活动是可以并行进行的，如在上图中的活动 c 进行时，活动 a 也可以同时进行，但 a 完成后，必须等待 c 和 b 都完成，事件 2 才可以发生，进而 d、 e 才可以开始。）
关键路径定义与意义
AOE 网中，从开始顶点到结束顶点的路径中，路径长度最大的那条路径我们称之为关键路径。关键路径上的活动我们称之为关键活动。关键路径的意义在于，当我们按这个路径将关键活动全部完成时，其他所有活动也可以并行完成。如果边上的权值代表完成这项活动的时间，那么关键路径的总权值就代表整个工程完成的最短时间。

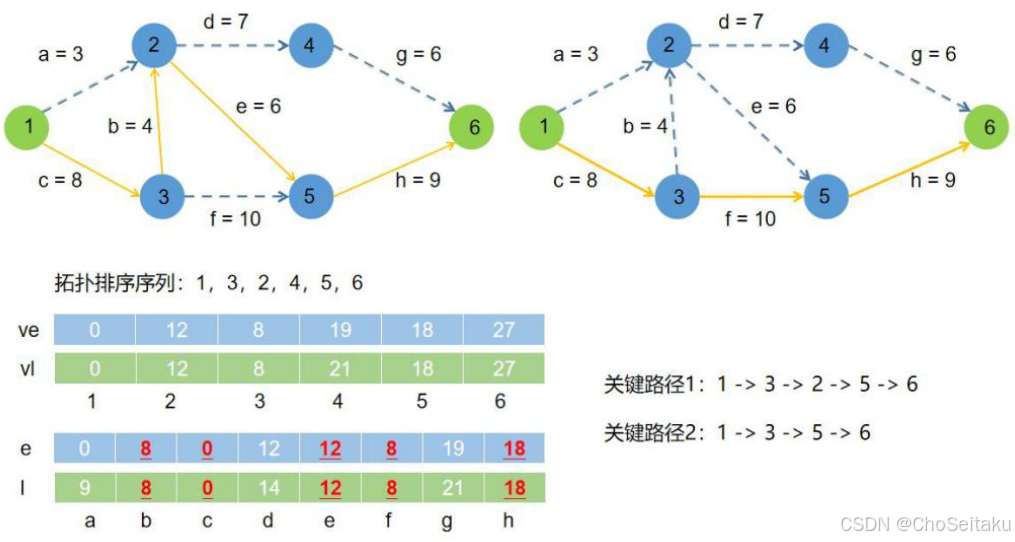

求解关键路径

求其拓扑序列；
对于 $v_{e}$
a) 初始时， $v_{e}(i)=0$ ；
b) 按照拓扑序列求其余顶点的 $v_{e}$ ；
c) 对于当前顶点(入度为0) $v_{i}$ , 计算其所有直接后继顶点 $v_{k}$ , 若 $v_{e}(v_{i})+weight(v_{i}, v_{k})>v_{e}(v_{k})$ , 则记录其值, 将 $max(v_{e}(v_{i})+weight(v_{i}, v_{k}))$ 作为 $v_{e}(k)$ 的新值，否则不更新；
对于 $v_{l}$
a) 初始时， $v_{l}(i)=v_{e}(n)$ ；
b) 按逆拓扑序列求其余顶点的 $v_{l}$ ；
c) 对于当前顶点 $v_{i}$ (出度为0),计算其所有直接前驱顶点 $v_{k}$ , 若
$v_{l}(v_{i})-weight(v_{k}, v_{i})<v_{l}(v_{k})$ ,则记录其值, 将 $min(v_{l}(v_{i})-weight(v_{k}, v_{i}))$ 作为 $v_{l}(k)$ 的新值，否则不更新；
对于 $e$
a) $e (i)$ 的值为该事件所在弧的起点的顶点的 $v_{e}()$ ；
对于 $l$
a) $l (i)$ 的值为该弧的终点的顶点的 $v_{l}()$ -该弧的权值(活动持续时间)；
计算 $l (i) - e (i) = 0$ 的活动，得出关键路径。
