PCIe协议之低功耗篇之 L1状态（二）

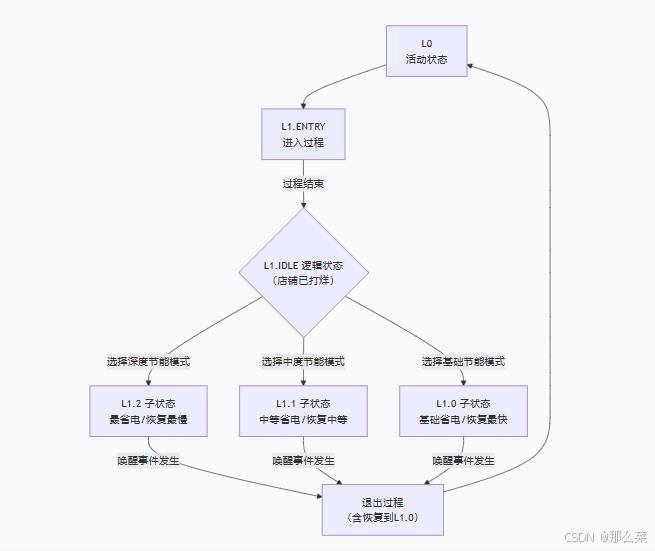

总框图

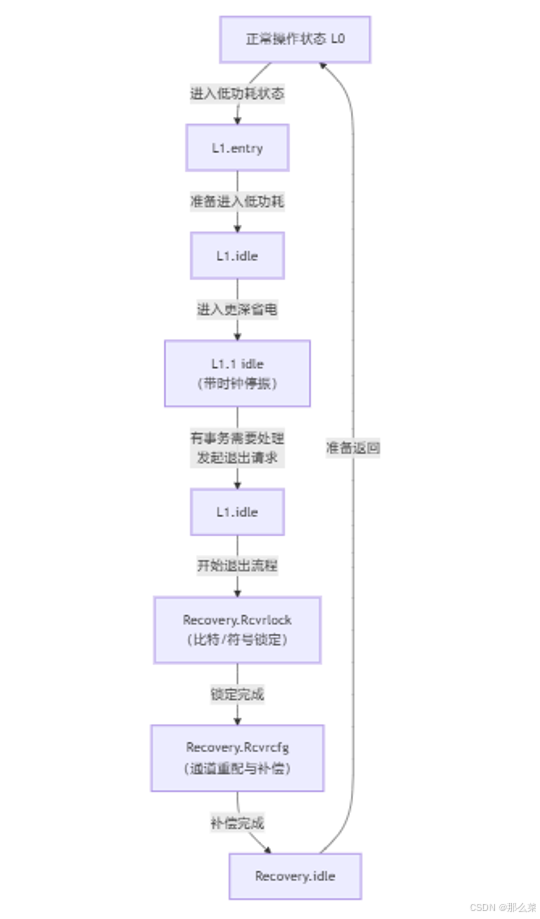

一   L1.1 低功耗

各状态简要说明：

• L0: 正常操作状态。所有通道激活，全速全带宽运行。

• L1.entry: 进入L1的过渡状态。为进入低功耗做准备。

• L1.idle: 初级低功耗状态。参考时钟仍在运行，但数据通道处于电气空闲。

• L1.1 idle: 增强型低功耗状态。比L1.idle更省电，参考时钟也可以停止。

• Recovery.Rcvrlock: 恢复状态 - 锁定阶段。退出低功耗后，首先需要重新建立物理层的数据锁相环锁定，确保接收端能正确识别数据比特流。

• Recovery.Rcvrcfg: 恢复状态 - 配置阶段。锁定完成后，进行通道间的延迟补偿、重新训练电气参数，并交换训练序列（TS1/TS2）。

• Recovery.idle: 恢复状态 - 空闲阶段。所有恢复工作已完成，链路各部件已就绪，等待返回L0。

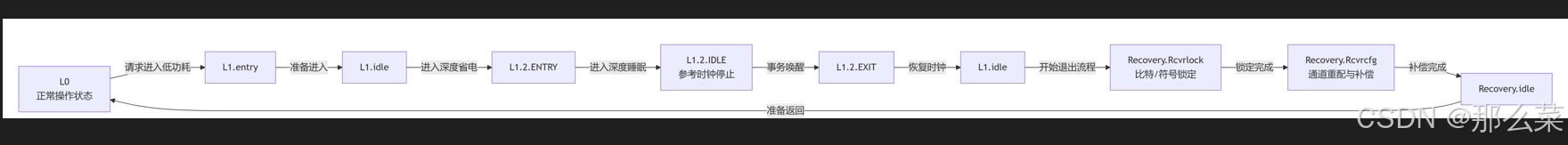

一   L1.2 低功耗

状态流程说明：

省电进入阶段：
L0 → L1.entry → L1.idle → L1.2.ENTRY → L1.2.IDLE

唤醒恢复阶段：
L1.2.IDLE → L1.2.EXIT → L1.idle → Recovery.Rcvrlock → Recovery.Rcvrcfg → Recovery.idle → L0

这个宽幅布局将原来的垂直流程改为水平流向，减少了高度，增加了宽度，更适合在文档或演示中展示完整的链路状态迁移过程。
