sched-domain

CPU拓扑

调度域和cpu的拓扑结构密切相关，cpu拓扑结构的相关代码位于：

• kernel/sched/topology.c
• include/linux/sched/topology.h
• drivers/base/arch_topology.c
• include/linux/arch_topology.h

For RISC-V & ARM64 systems, the CPU topology is generated by reading the “cpu-map” node from the device tree.

cpu_topology数据结构

//include/linux/arch_topology.h

struct cpu_topology {

    int thread_id; //CONFIG_SCHED_SMT

    int core_id;

    int package_id; //packages (clusters)

    int llc_id; //last level cache, Currently only supported on ARM64 using ACPI

    cpumask_t thread_sibling;

    cpumask_t core_sibling; //用于表示一个cluster内的所有兄弟cpu的bit mask

    cpumask_t llc_sibling; //A bit mask of packages that share the last level cache

};

内核中有一个全局数组来保存cpu topology table：

drivers/base/arch_topology.c

/*

 * cpu topology table

 */

struct cpu_topology cpu_topology[NR_CPUS];

EXPORT_SYMBOL_GPL(cpu_topology);

CPU Capacity

The following values ​​are read and calculated through the device tree.

• “capacity-dmips-mhz” property value
  • Save in raw_capacity[].
  • The maximum value is stored in capacity_scale.
• It is simply calculated as follows:
  • cpu_scale[] = raw_capacity[] / capacity_scale

系统以所有cpu core中最大的capacity作为capacity_scale，所有cpu以该值来作为归一化处理。

cpu_topology初始化

下图以4个cpu为例，0、1核属于little cluster，2、3核属于big cluster：

注意：上图中，cpu_topology数据结构的初始化，只进行了红框中成员的初始化。如右下角表中thread_sibling、core_sibling等都属于未初始化状态！

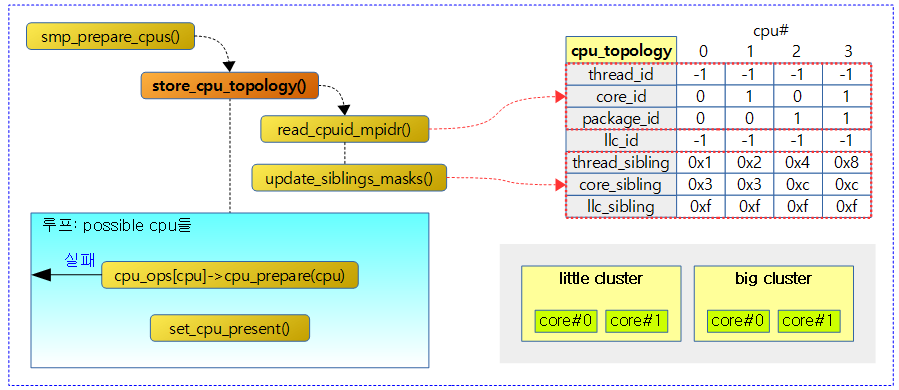

如果cpu topology没能从device tree中获取，则还可以通过mpidr寄存器获取，如下图：

注意：store_cpu_topology()有从mpidr获取cpu topology的功能（如果已经从dts中获取，则跳过相关逻辑），更重要的是获取sibling信息（update_siblings_masks()）! 每一个booted cpu都要调用该函数！

调度域和调度组

注：本节中load balance的“scheduling group”和cgroup中的“group scheduling”是完全不相关的两种技术！

scheduling domain topology

ARM64 架构一般按照以下顺序创建一个调度域topology：

• SMT
  • Gives more priority to CPUs that share the L1 cache (virtual core)
  • It is the cheapest because it does not require flushing the cache.
  • arm64 is not utilized yet.
  • Using the CONFIG_SCHED_SMT kernel option
• MC
  • Next, we give priority to CPUs within the cluster that share the L2 cache.
  • If there are clusters such as big/little, use this option to manage them by cluster unit.
  • Using the CONFIG_SCHED_MC kernel option
• DIE
  • Next, it gives priority to CPUs that use the same die (sharing the L3 cache).
  • Most systems with less than a few cores, but not multi-clusters, typically only use this step.
• NUMA
  • NUMA levels can use multiple levels depending on the NUMA distance.
  • Gives priority to the CPU using the shortest path across NUMA nodes.
  • Using the CONFIG_SCHED_NUMA kernel option

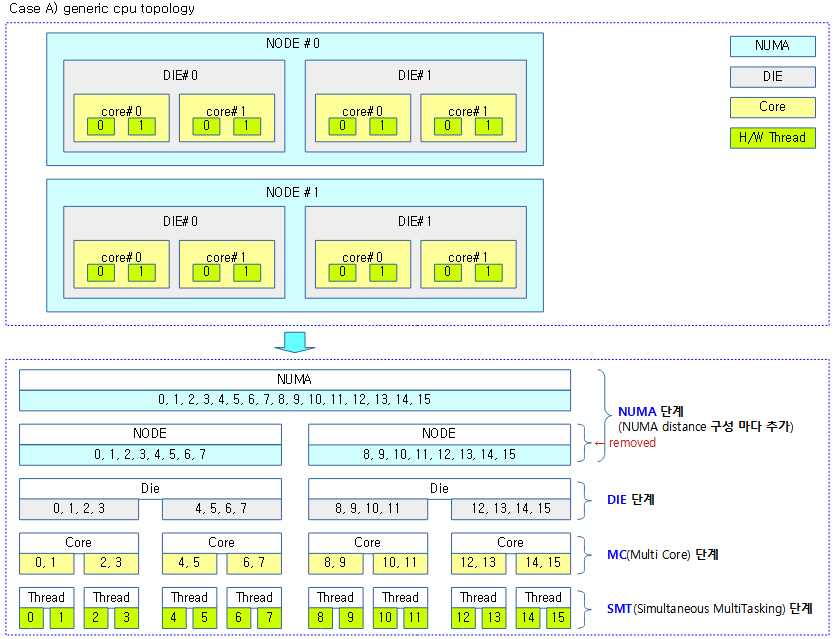

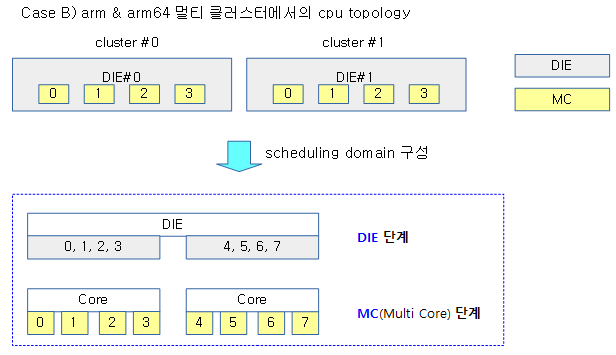

下面是几种常见的cpu拓扑结构：

如下是内核中定义的default topology：

/*

 * Topology list, bottom-up.

 */

static struct sched_domain_topology_level default_topology[] = {

#ifdef CONFIG_SCHED_SMT

    { cpu_smt_mask, cpu_smt_flags, SD_INIT_NAME(SMT) },

#endif

#ifdef CONFIG_SCHED_MC

    { cpu_coregroup_mask, cpu_core_flags, SD_INIT_NAME(MC) },

#endif

    { cpu_cpu_mask, SD_INIT_NAME(DIE) },

    { NULL, },

};

如下是内核中定义的arm topology：

static struct sched_domain_topology_level arm_topology[] = {

#ifdef CONFIG_SCHED_MC

    { cpu_corepower_mask, cpu_corepower_flags, SD_INIT_NAME(GMC) },

    { cpu_coregroup_mask, cpu_core_flags, SD_INIT_NAME(MC) },

#endif

    { cpu_cpu_mask, SD_INIT_NAME(DIE) },

    { NULL, },

};

Initialize scheduling domains

kernel_init() -> kernel_init_freeable() -> sched_init_smp() ->sched_init_domains(cpu_active_mask)

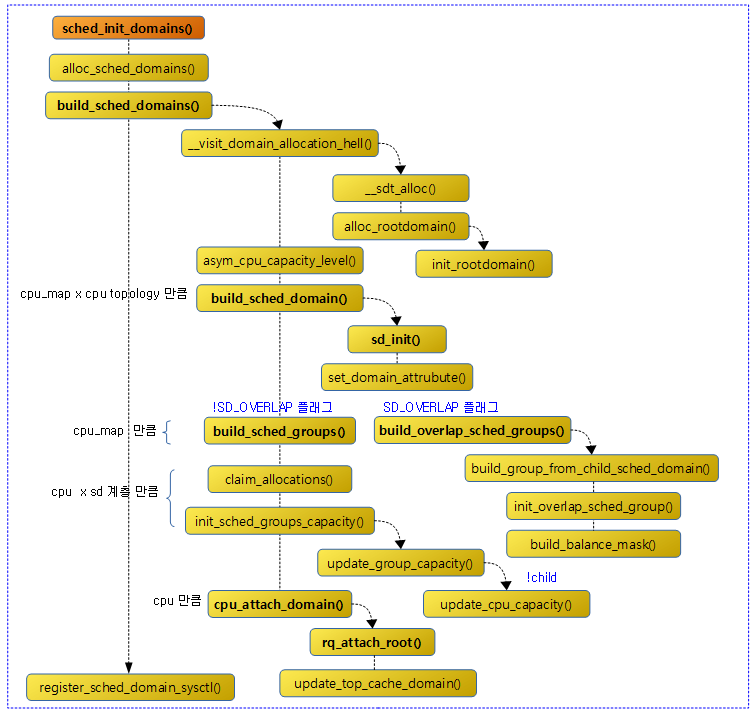

构建调度域，主要分为以下几步：

1. __visit_domain_allocation_hell：分配和初始化调度域拓扑结构（根据cpu_map及cpu topology），包括root domain。
2. build_sched_domain：构建调度域（for_each_cpu<for_each_sd_topology>）
3. build_sched_groups：构建调度组（for_each_cpu）
4. init_sched_groups_capacity:初始化调度组的capacity
5. cpu_attach_domain：attach调度域（for_each_cpu）

分配和初始化调度拓扑

__visit_domain_allocation_hell——》__sdt_alloc

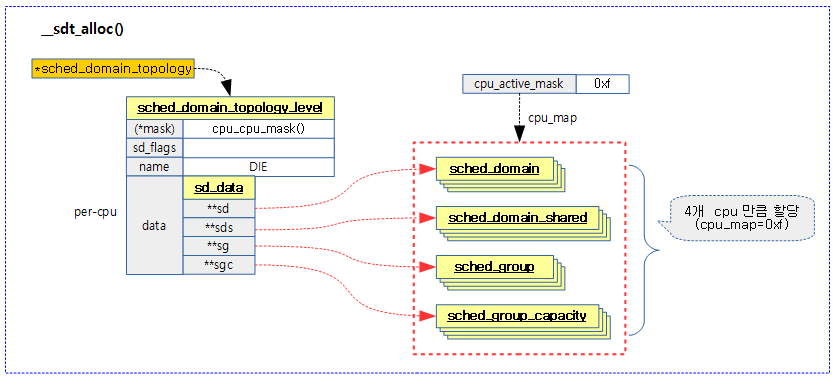

该函数会根据具体CPU架构的调度域拓扑（比如，arm架构一般只有两级——MC、DIE）,来分配percpu的sched_domain, sched_group, and sched_group_capacity等结构。下图是以DIE level来呈现，初始化后的数据结构关系：

如上图中sched_domain_topology_level的data结构的子成员都是percpu属性的二级指针，会为该level调度域中的每个cpu分配sd、sg以及sgc等结构空间。

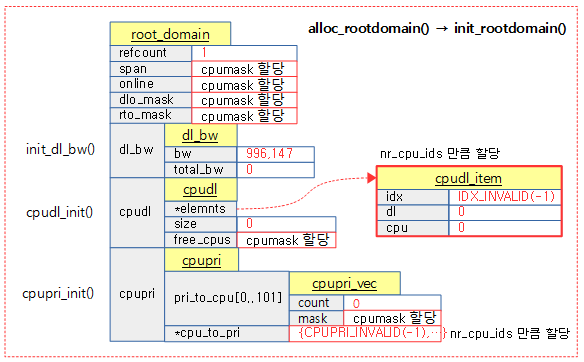

下图是描述如何分配和初始化root domain：

上图中，init_dl_bw、cpudl_init和cpupri_init是初始化deadline调度器的相关成员。

构建调度域

为每个cpu自下而上构建调度域结构：

for_each_cpu

for_each_sd_topology

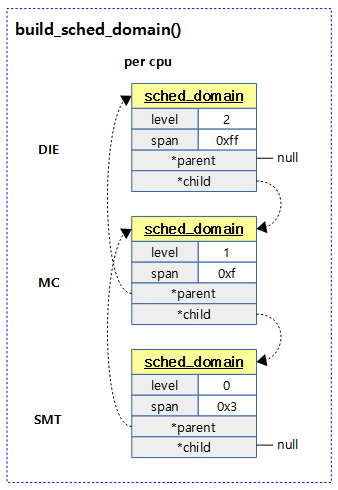

如下是3 level的调度域结构图，其中的span成员表示该调度域管辖的cpu bitmap。最底层的sched_domain结构指针（这里是SMT，arm结构是MC）保存在percpu的runqueue的sd成员中（参见cpu_attach_domain()）。

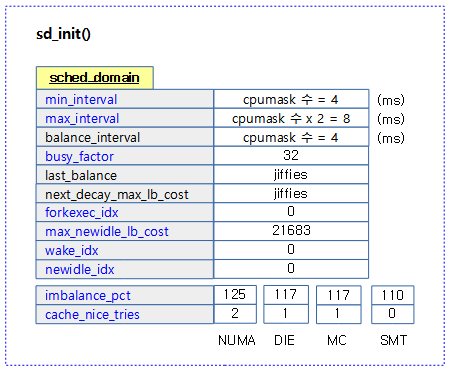

sd_init()是具体负责初始化sched_domain结构的函数，下图展示了sched_domain初始化后的数据结构：

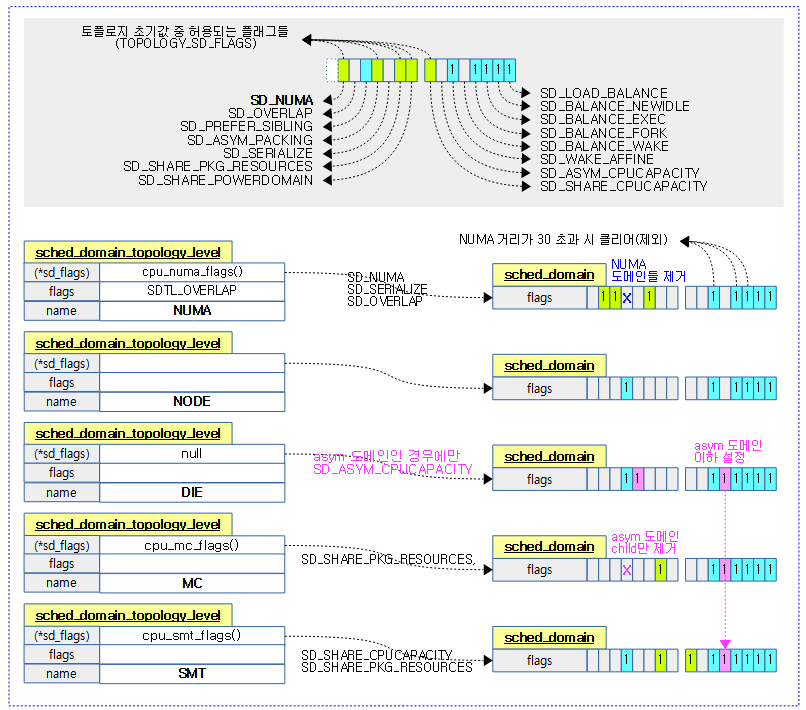

下图是sd_init() 初始化后，各level的sched_domain的sd_flags值：

构建sched_groups

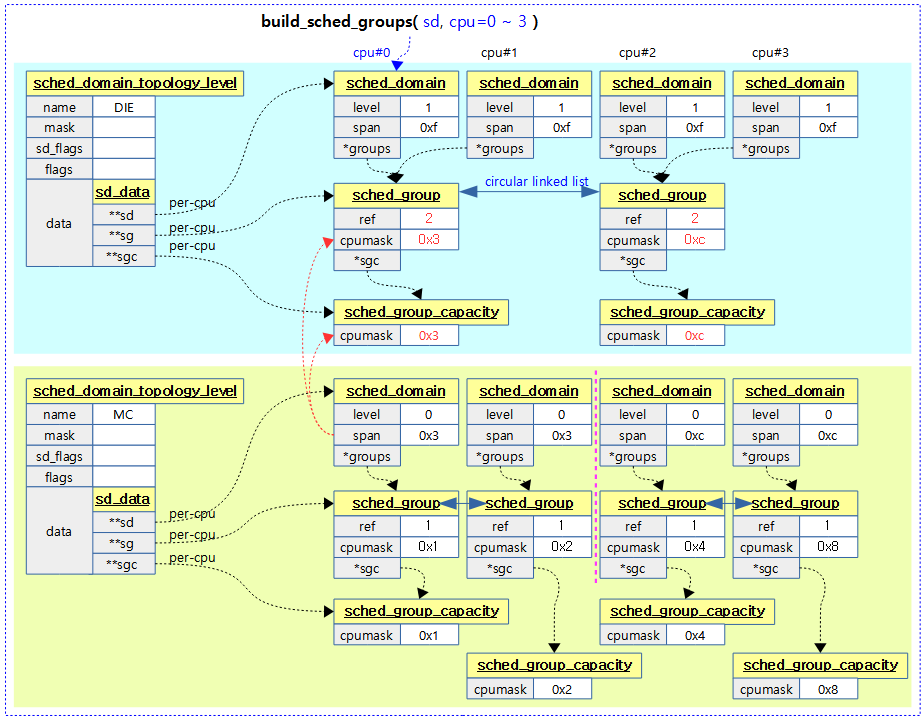

构建sched groups主要在build_sched_groups() 函数中进行，其会percpu、per_sched_domain_level进行初始化。下图是一个2 clusters * 2 cores = 4 cpus的一个示例，展示了sched_group的构建过程和数据结构关系。

需要注意的是，在一个sched_domain_topology_level级别内（span内），所有的sched_group双向链接成环，并被该level的所有sched_domain共享（span内）！

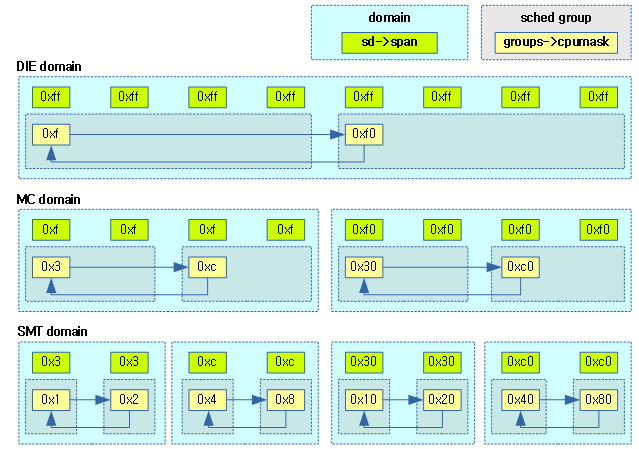

下图则展示了2 clusters * 2 cores * 2 hw-threads = 8 cpus架构的sched domain和group的关系：

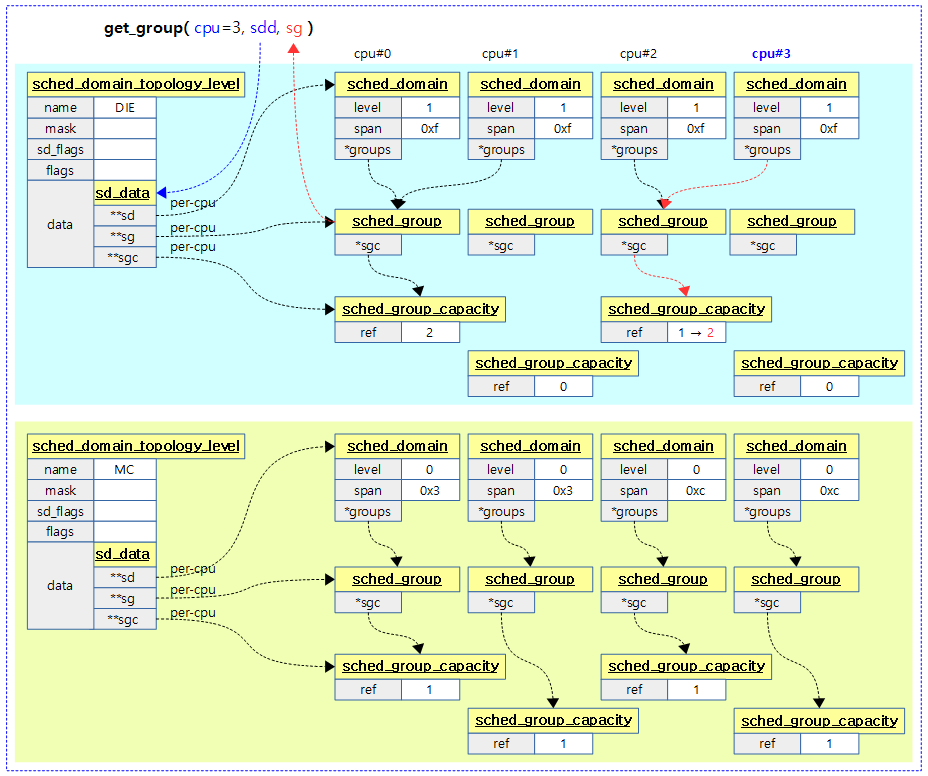

下图是一个2 clusters * 2 cores = 4 cpus架构get_group()函数执行的一个示例（看看就行^^）：

初始化调度组的cpu_capacity

sched_group_capacity用于指示一个调度组的所有cpu的容量和（参照前面cpu capacity章节），在负载均衡场景，作为均衡一个调度域中不同调度组负载的一个依据。

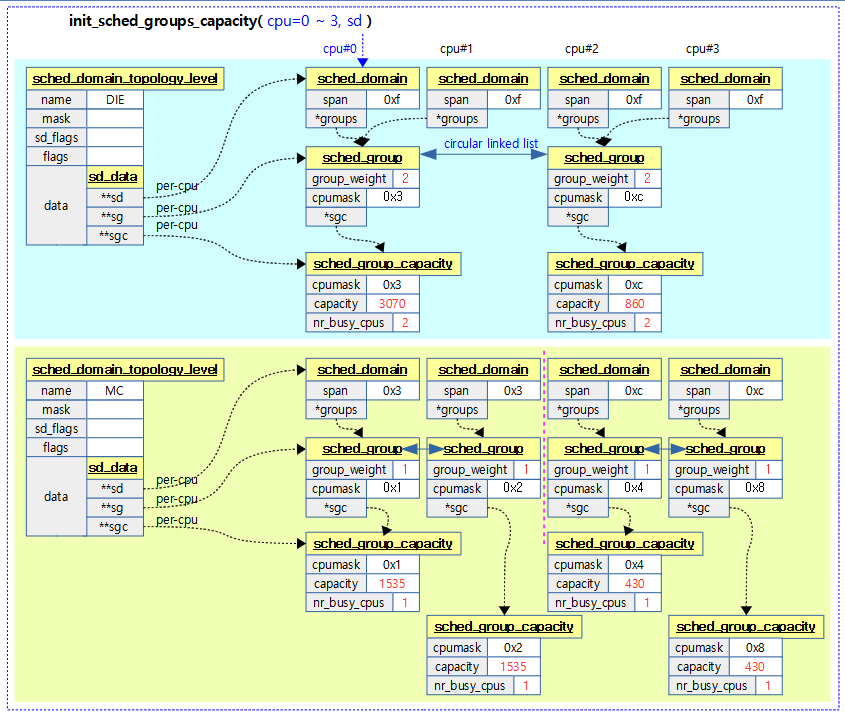

下图中cluster0包含两个cpu，capacity分别为1535、1535；而cluster1包含的两个cpu的capacity分别为430、430。所以在DIE级别的sgc[0]的sched_group_capacity即为1535+1535=3070；而sgc[1]的sched_group_capacity则为860。

关联cpu和调度域

这个步骤非常简单，由cpu_attach_domain()函数完成，主要是将sched_domain_topology_level最底层的domain以及root domain与cpu的runqueue关联。

这里还做了一个逻辑，就是将sched domain tree中不参与调度或者在调度中没有贡献的域删除，具体参见

sd_parent_degenerate()和sd_degenerate()函数。

example

下面给出一个示例：共有3个cluster

cluster-0： cpu0-cpu2，小核

cluster-1： cpu3-cpu6，中核

cluster-2： cpu7，大核

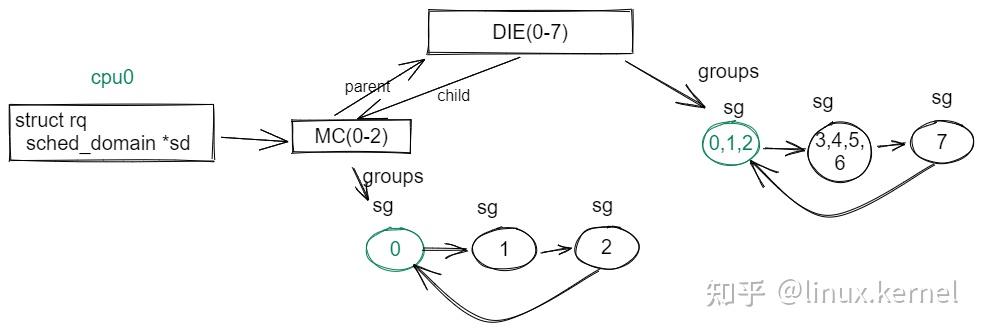

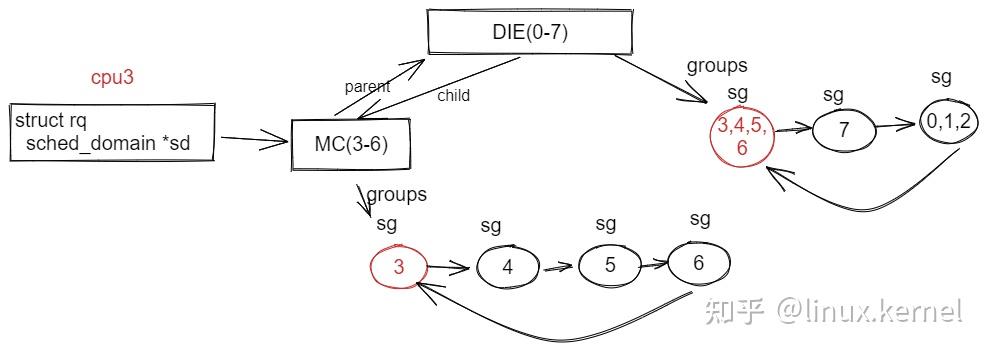

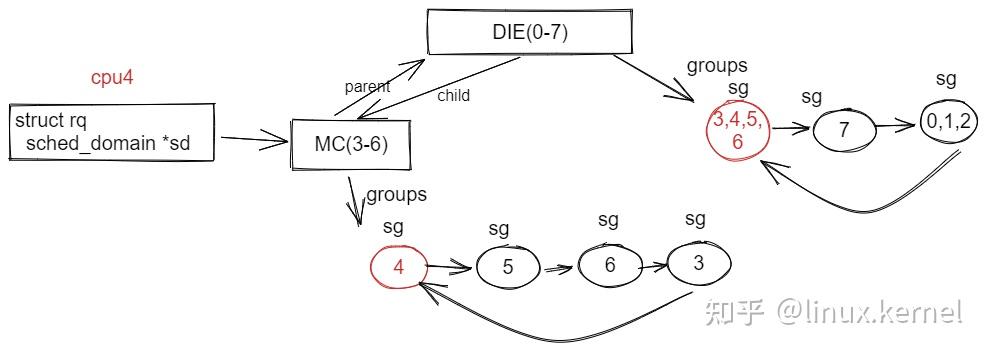

其sched_domain/sched_group情况如下图：

注意：

1. 每个cpu rq的sd指向的最低层次的sched domain, 这里指向的是MC domain
2. 每个cpu 都有自己的sched domain实例，即sd地址不一样，cpu-0 MC和cpu-1/2 MC的sd地址不一样
3. 每个相同level、相同sched domain中sg是共享的；即cpu-0/1/2 MC domain共享一个sg0, sg1, sg2双向链表；cpu-3/4/5/6 MC domain共享一个sg3, sg4, sg5, sg6双向链表；而cpu-0/1/2/3/4/5/6/7 DIE domain共享一个sg012, sg3456, sg7双向链表。参见前面构建sched groups章节。

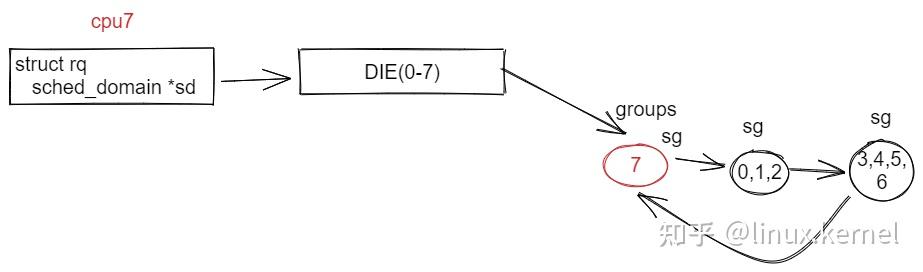

4. cpu7比较特别，由于cluster2中只有一个cpu7，所以MC domain没必要存在，退化了，只有一个DIE domain了
5. 每个cpu sched_domain groups指向比较有意思，指向包含该cpu的sg，后续load balance相关逻辑会依赖这个
