Memory Pre-init

Ref:

http://www.wowotech.net/memory_management/mm-init-1.html

启动之前

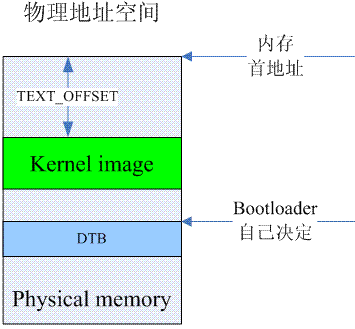

kernel在执行第一条语句之前的内存状态：

注：在 Linux 内核中，TEXT_OFFSET 是一个与内核镜像加载地址相关的概念，主要用于指定内核代码段（text segment）在物理内存中的偏移量。它通常在 ARM 和 ARM64 架构中被使用。

kernel image是否一定位于起始的main memory呢？也不一定，但是对于kernel而言，低于kernel image的内存，kernel是不会纳入到自己的内存管理系统中的。（TODO: 待确认）

汇编时代

一旦跳转到linux kernel执行，内核则完全掌控了内存系统的控制权。

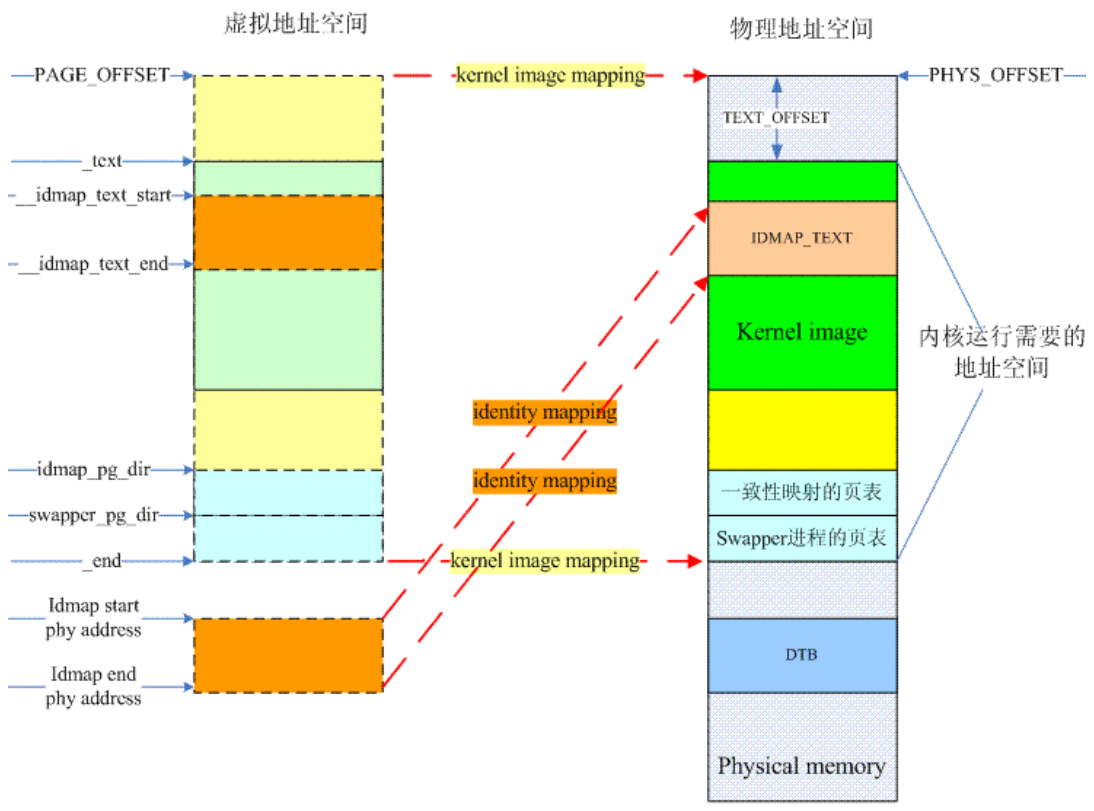

在体系结构相关的汇编初始化阶段，我们会准备二段地址的页表：一段是identity mapping，其实就是把地址等于物理地址的那些虚拟地址mapping到物理地址上去，打开MMU相关的代码需要这样的mapping（别的CPU不知道，但是ARM ARCH强烈推荐这么做的）。第二段是kernel image mapping，内核代码欢快的执行当然需要将kernel running需要的地址（kernel txt、rodata、data、bss等等）进行映射了。具体的映射情况可以参考下图：

turn on MMU相关的代码被放入到一个特别的section，名字是.idmap.text，实际上对应上图中物理地址空间的IDMAP_TEXT这个block。这个区域的代码被mapping了两次，做为kernel image的一部分，它被映射到了__idmap_text_start开始的虚拟地址上去，此外，假设IDMAP_TEXT block的物理地址是A地址，那么它还被映射到了A地址开始的虚拟地址上去。虽然上图中表示的A地址似乎要大于PAGE_OFFSET，不过实际上不一定需要这样的关系，这和具体处理器的实现有关。

注：

KIMAGE_VADDR = PAGE_OFFSET + TEXT_OFFSET，KIMAGE_VADDR就是_text地址（虚拟地址）。在arm64架构中，PAGE_OFFSET一般等于0xffff800000000000，而TEXT_OFFSET一般等于0x10000000，如下图：

编译器感知的是kernel image的虚拟地址（左侧），在内核的链接脚本中定义了若干的符号，都是虚拟地址。但是在内核刚开始，没有打开MMU之前，这些代码实际上是运行在物理地址上的，因此，内核起始刚开始的汇编代码基本上是PIC的，首先需要定位到页表的位置，然后在页表中填入kernel image mapping和identity mapping的页表项。页表的起始位置比较好定（bss段之后），但是具体的size还是需要思考一下的。我们要选择一个合适的size，确保能够覆盖kernel image mapping和identity mapping的地址段，然后又不会太浪费。我们以kernel image mapping为例，描述确定Tranlation table size的思考过程。假设48 bit的虚拟地址配置，4k的page size，这时候需要4级映射，地址被分成9（level 0 or PGD） ＋ 9（level 1 or PUD） ＋ 9（level 2 or PMD） ＋ 9（level 3 or PTE） ＋ 12（page offset），假设我们分配4个page分别保存Level 0到level 3的translation table，那么可以建立的最大的地址映射范围是512（level 3中有512个entry） X 4k ＝ 2M。2M这个size当然不理想，无法容纳kernel image的地址区域，怎么办？使用section mapping，让PMD执行block descriptor，这样使用3个page就可以mapping 512 X 2M ＝ 1G的地址空间范围。当然，这种方法有一点副作用就是：PAGE_OFFSET必须2M对齐。对于16K或者64K的page size，使用section mapping就有点不合适了，因为这时候对齐的要求太高了，对于16K page size，需要32M对齐，对于64K page size，需要512M对齐。不过，这也没有什么，毕竟这时候page size也变大了，不使用section mapping也能覆盖很大区域。例如，对于16K page size，一个16K page size中可以保存2K个entry，因此能够覆盖2K X 16K ＝ 32M的地址范围。对于64K page size，一个64K page size中可以保存8K个entry，因此能够覆盖8K X 64K ＝ 512M的地址范围。32M和512M基本是可以满足需求的。

结论：

swapper进程（内核空间）需要预留页表的size是和page table level相关，如果使用了section mapping，那么需要预留PGTABLE_LEVELS - 1个page。如果不使用section mapping，那么需要预留PGTABLE_LEVELS 个page。

#define IDMAP_TEXT                          \

        ALIGN_FUNCTION();                   \

        __idmap_text_start = .;                 \

        *(.idmap.text)                      \

        __idmap_text_end = .;                   \

        . = ALIGN(PAGE_SIZE);                   \

        __hyp_idmap_text_start = .;             \

        *(.hyp.idmap.text)                  \

        __hyp_idmap_text_end = .;



看见DTB

 内核要了解整个内存空间，arm架构是通过dtb。

 整个虚拟地址空间那么大，可以被平均分成两半（PAGE_OFFSET为界），上半部分的虚拟地址空间主要各种特定的功能，而下半部分主要用于物理内存的直接映射。对于DTB而言，我们借用了fixed-mapped address这个概念。fixed map是被linux kernel用来解决一类问题的机制，这类问题的共同特点是：（1）在很早期的阶段需要进行地址映射，而此时，由于内存管理模块还没有完成初始化，不能动态分配内存，也就是无法动态分配创建映射需要的页表内存空间。（2）物理地址是固定的，或者是在运行时就可以确定的。对于这类问题，内核定义了一段固定映射的虚拟地址，让使用fix map机制的各个模块可以在系统启动的早期就可以创建地址映射，当然，这种机制不是那么灵活，因为虚拟地址都是编译时固定分配的。

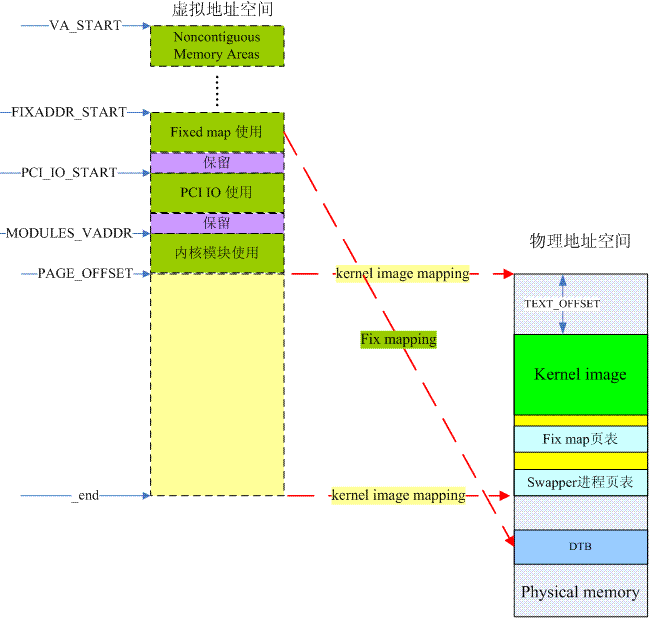

好，我们可以考虑创建第三段地址映射了，当然，要创建地址映射就要创建各个level中描述符。对于fixed-mapped address这段虚拟地址空间，由于也是位于内核空间，因此PGD当然就是复用swapper进程的PGD了（其实整个系统就一个PGD），而其他level的Translation table则是静态定义的（arch/arm64/mm/mmu.c），位于内核bss段，由于所有的Translation table都在kernel image mapping的范围内，因此内核可以毫无压力的访问，并创建fixed-mapped address这段虚拟地址空间对应的PUD、PMD和PTE的entry。所有中间level的Translation table都是在early_fixmap_init函数中完成初始化的，最后一个level则是在各个具体的模块进行的，对于DTB而言，这发生在fixmap_remap_fdt函数中。

系统对dtb的size有要求，不能大于2M，这个要求主要是要确保在创建地址映射（create_mapping）的时候不能分配其他的translation table page，也就是说，所有的translation table都必须静态定义。为什么呢？因为这时候内存管理模块还没有初始化，即便是memblock模块（初始化阶段分配内存的模块）都尚未初始化（没有内存布局的信息），不能动态分配内存。

early ioremap

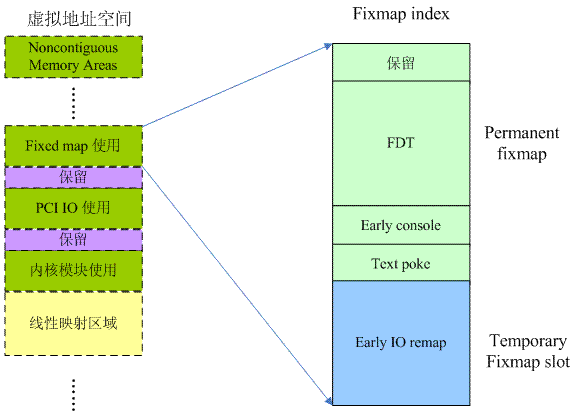

除了DTB，在启动阶段，还有其他的模块也想要创建地址映射，当然，对于这些需求，内核统一采用了fixmap的机制来应对，fixmap的具体信息如下图所示：

从上面这个图片可以看出fix-mapped虚拟地址分成两段，一段是permanent fix map，一段是temporary fixmap。所谓permanent表示映射关系永远都是存在的，例如FDT区域，一旦完成地址映射，内核可以访问DTB之后，这个映射关系一直都是存在的。而temporary fixmap则不然，一般而言，某个模块使用了这部分的虚拟地址之后，需要尽快释放这段虚拟地址，以便给其他模块使用。

你可能会很奇怪，因为传统的驱动模块中，大家通常使用ioremap函数来完成地址映射，为啥还有一个early IO remap呢？其实ioremap函数的使用需要一定的前提条件的，在地址映射过程中，如果某个level的Translation tabe不存在，那么该函数需要调用伙伴系统模块的接口来分配一个page size的内存来创建某个level的Translation table，但是在启动阶段，内存管理的伙伴系统还没有ready，其实这时候，内核连系统中有多少内存都不知道的。而early io remap则在early_ioremap_init之后就可以被使用了。更具体的信息请参考mm/early_ioremap.c文件。

结论：如果想要在伙伴系统初始化之前进行设备寄存器的访问，那么可以考虑early IO remap机制。

内存布局

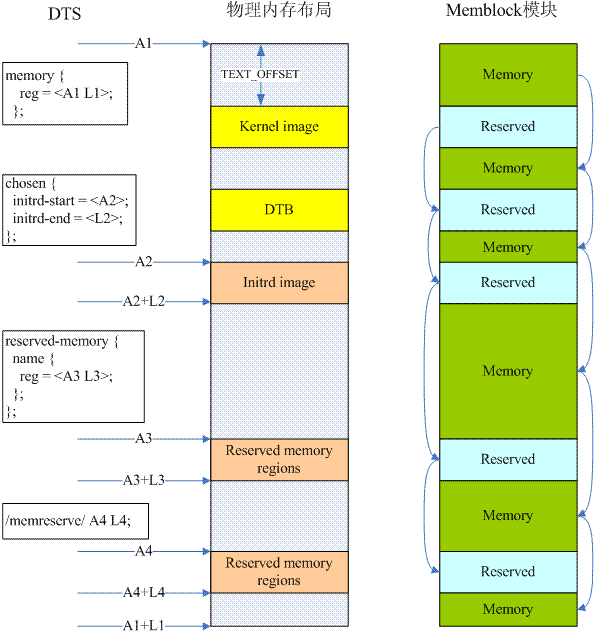

完成DTB的映射之后，内核可以访问这一段的内存了，通过解析DTB中的内容，内核可以勾勒出整个内存布局的情况（参照memblock相关文章）：

看到内存

了解到了当前的物理内存的布局，但是内核仍然只是能够访问部分内存（kernel image mapping和DTB那两段内存，上图中黄色block），大部分的内存仍然处于黑暗中，等待光明的到来，也就是说需要创建这些内存的地址映射。

在这个时间点上，创建内存的地址映射有一个悖论：创建地址映射需要分配内存，但是这时候伙伴系统没有ready，无法动态分配。也许你会说，memblock不是已经ready了吗，不可以调用memblock_alloc进行物理内存的分配吗？当然可以，memblock_alloc分配的物理内存仍然需要通过虚拟地址访问（也需要分配pte页），而这些pte页也还没有创建地址映射，因此内核一旦访问它，悲剧就会发生。

怎么办呢？内核采用了一个巧妙的办法：那就是控制创建地址映射，并控制memblock_alloc分配页表内存的顺序。也就是说刚开始的时候创建的地址映射不需要页表内存的分配，当内核需要调用memblock_alloc进行页表物理地址分配的时候，很多已经创建映射的内存已经ready了，这样，在调用create_mapping的时候不需要分配页表内存。更具体的解释参考下面的图片：

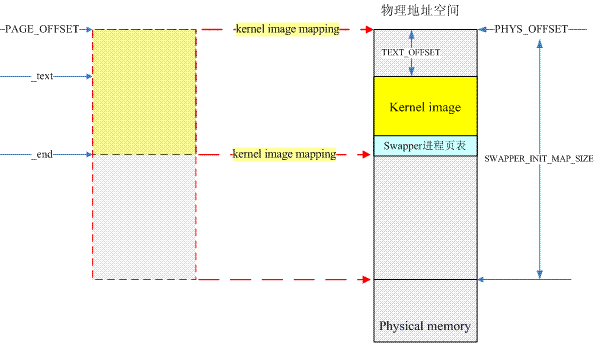

我们知道，在内核编译的时候，在BSS段之后分配了几个page用于swapper进程地址空间（内核空间）的映射，当然，由于kernel image不需要mapping那么多的地址，因此swapper进程translation table的最后一个level中的entry不会全部的填充完毕。换句话说：swapper进程页表可以支持远远大于kernel image mapping那一段的地址区域，实际上，它可以支持的地址段的size是SWAPPER_INIT_MAP_SIZE。为（PAGE_OFFSET，PAGE_OFFSET＋SWAPPER_INIT_MAP_SIZE）这段虚拟内存创建地址映射，mapping到（PHYS_OFFSET，PHYS_OFFSET＋SWAPPER_INIT_MAP_SIZE）这段物理内存的时候，调用create_mapping不会发生内存分配，因为所有的页表都已经存在了，不需要动态分配。

一旦完成了（PHYS_OFFSET，PHYS_OFFSET＋SWAPPER_INIT_MAP_SIZE）这段物理内存的地址映射，这时候，终于可以自由使用memblock_alloc进行内存分配了，当然，要进行限制，确保分配的内存位于（PHYS_OFFSET，PHYS_OFFSET＋SWAPPER_INIT_MAP_SIZE）这段物理内存中。完成所有memory type类型的memory region的地址映射之后，可以解除限制，任意分配memory了。而这时候，所有memory type的地址区域（上上图中绿色block）都已经可见，而这些宝贵的内存资源就是内存管理模块需要管理的对象。具体代码请参考paging_init--->map_mem函数的实现。

注1：

新版内核中分离了swapper_pg_dir和init_idmap_pg_dir；上面讲的swapper_pg_dir是在paging_init中创建好kernel和memory的映射之后，才切换的；而这之前，还是用的init_idmap_pg_dir页表！

注2：

新版内核（v6.1）貌似已经改进了memblock内存的映射方式。采用了temporary fixmap来临时创建pte页表的方式访问为swapper_pg_dir分配的页表页（pud/pmd/pte）。其在early_ioremap下方增加了几个用于分配页表项的条目，如下：

enum fixed_addresses {

    FIX_HOLE,

……

    __end_of_permanent_fixed_addresses,

    /*

     * Temporary boot-time mappings, used by early_ioremap(),

     * before ioremap() is functional.

     */

#define NR_FIX_BTMAPS       (SZ_256K / PAGE_SIZE)

#define FIX_BTMAPS_SLOTS    7

#define TOTAL_FIX_BTMAPS    (NR_FIX_BTMAPS * FIX_BTMAPS_SLOTS)

    FIX_BTMAP_END = __end_of_permanent_fixed_addresses,

    FIX_BTMAP_BEGIN = FIX_BTMAP_END + TOTAL_FIX_BTMAPS - 1,

    /*

     * Used for kernel page table creation, so unmapped memory may be used

     * for tables.

     */

    FIX_PTE,

    FIX_PMD,

    FIX_PUD,

    FIX_PGD,

    __end_of_fixed_addresses

};

这样，对memblock中的normal内存段进行页表映射时，memblock分配出来的页表物理页（pud/pmd/pte），就可以利用fixmap中FIX_PTE来临时建立映射，之后可以随意访问，填充完页表entry，然后再释放fixmap供下一次页表映射使用！
