【FPGA+DSP系列】——（1）CCS创建工程+LED点亮

news 2025/9/27 6:19:57

【FPGA+DSP系列】——CCS创建工程+LED点亮

前言
一、创建新工程
二、编写代码
总结

前言

本项目用到的DSP芯片为TMS320F28335，CCS12.4版本，仿真器V3。初次学习DSP开发，主要学习CCS软件的使用以及复习以前丢到的c语言知识，尤其是指针/结构体等等。

一、创建新工程

准备东西：这个是ti提供的一些库文件，方便后续进行开发使用。
在这里插入图片描述

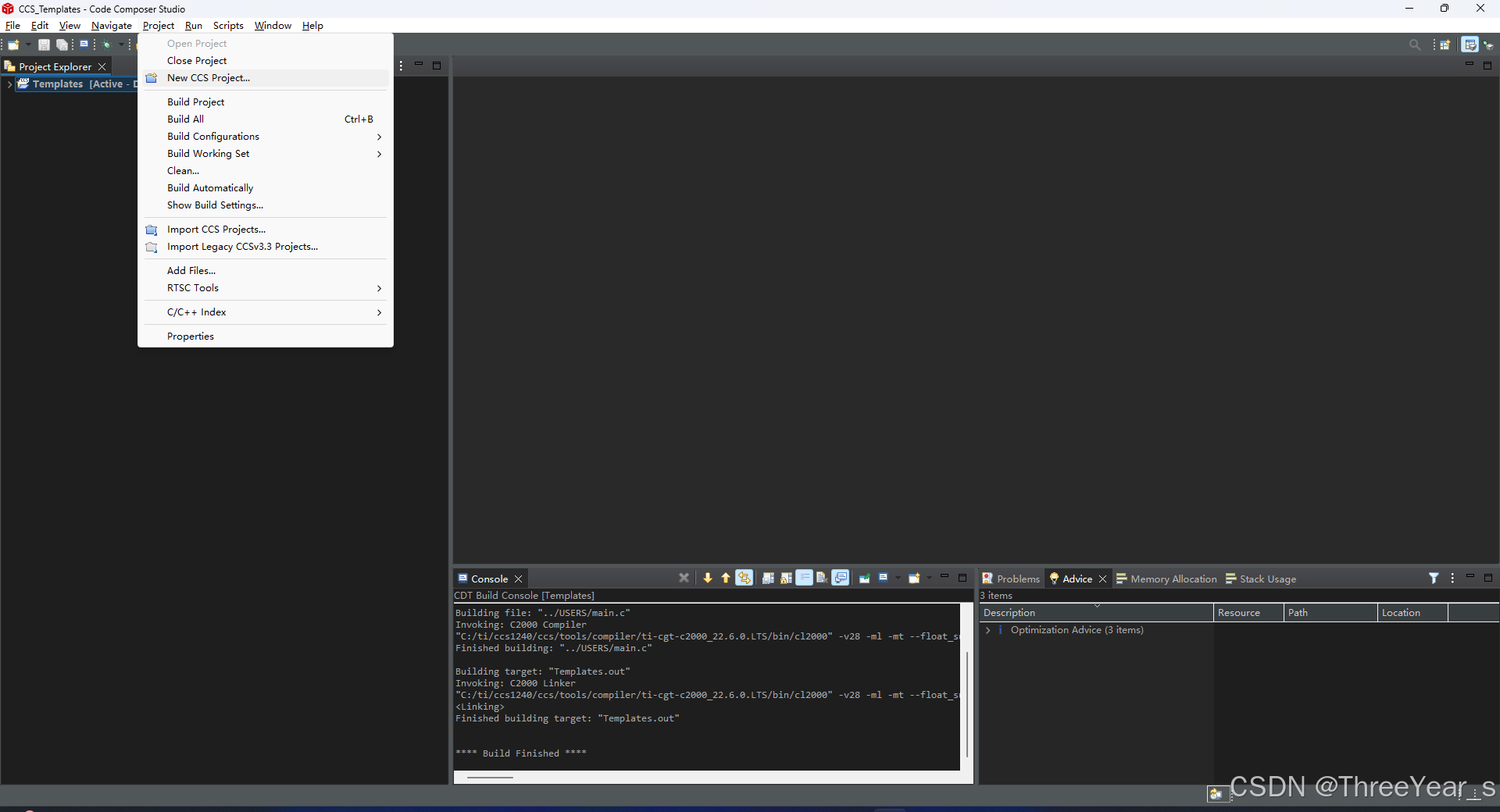

第一步创建工程，需要提前在某个盘中新建一个文件夹，负责保存CCS的项目工程。然后就是NEW CCS PROJECT

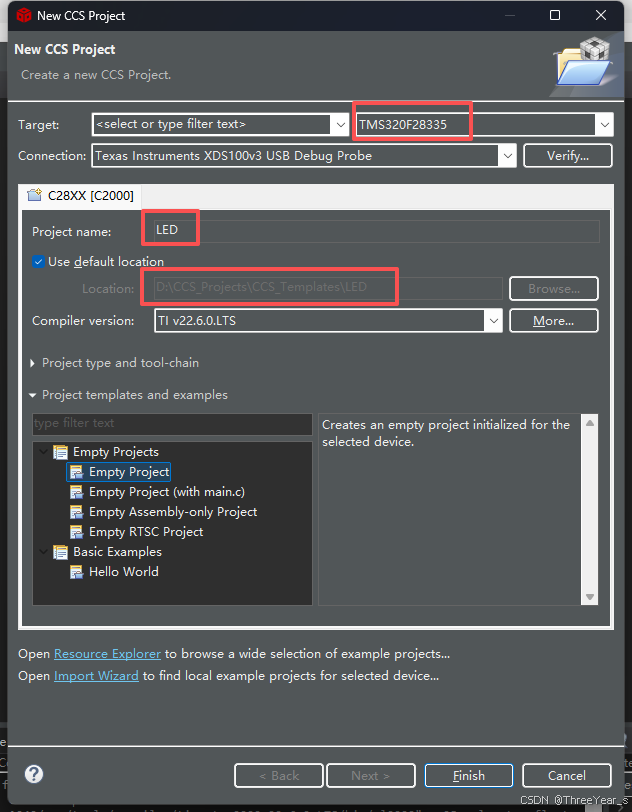

第二步：配置相关参数，主要就是芯片仿真器

这是创建完的基本工程长这个样子。

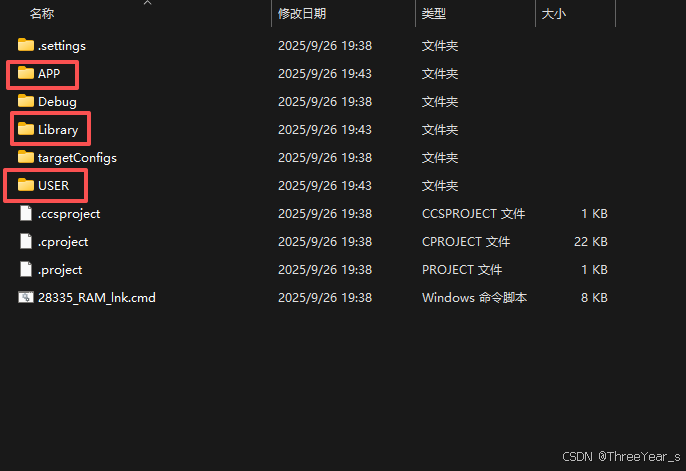

第三步，在这个工程的下面创建3个文件夹，分别是Library存放库文件， APP存放外设文件，USER存放主函数main
在这里插入图片描述
第四步导入需要的文件，把下面提到的文件都要复制到你新工程的Library里去。

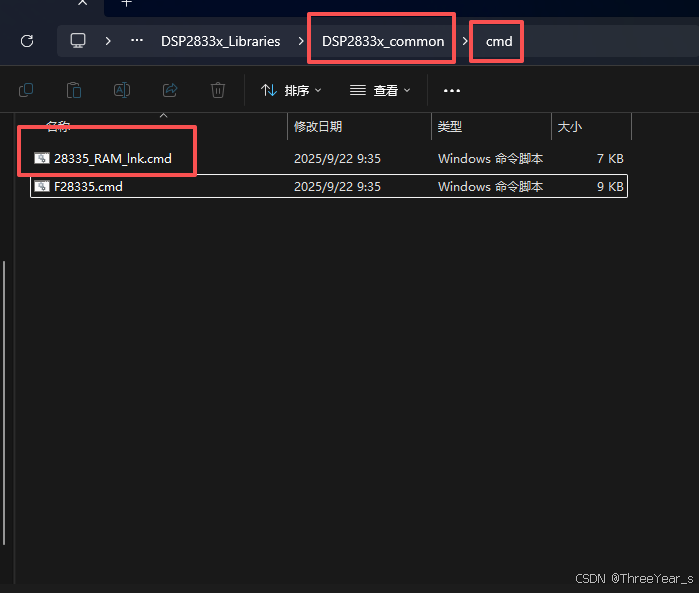

第一个是仿真器下载的文件（28335_RAM_lnk），这个文件是不把代码下进flash，掉电就消失，如果要固化程序的话，需要使用另一个F28355这个cmd文件。

在这里插入图片描述
第二个常用的文件是数学函数相关的，用第一个一般就够用了。

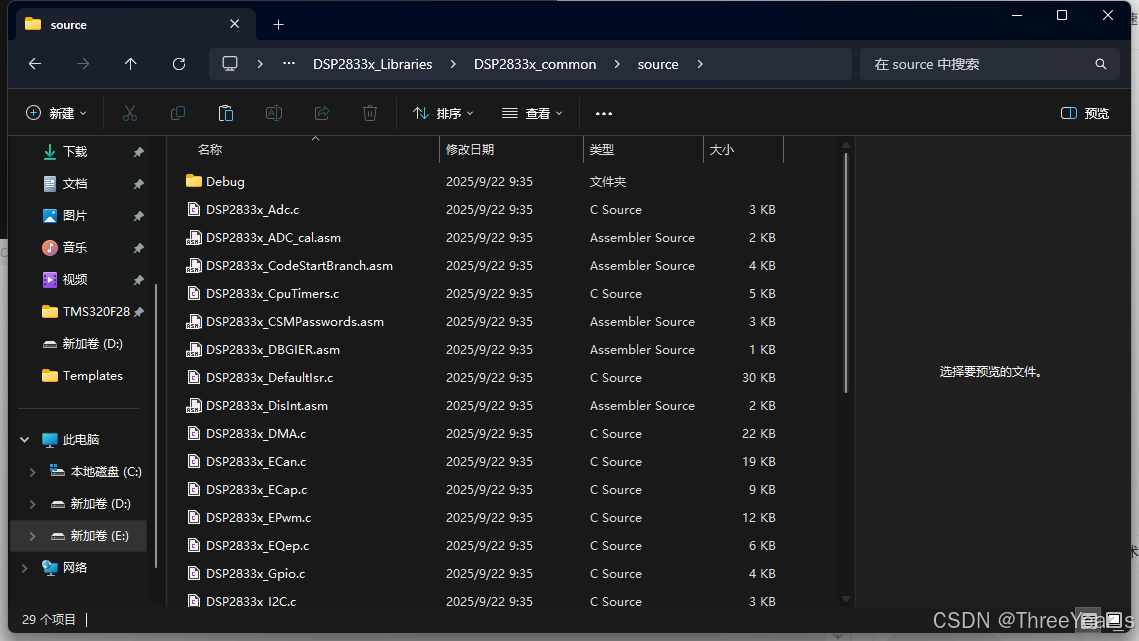

第三个是把common里面soure里面的所有文件复制过去，后面肯定会报错，到时候再说删哪些文件。！！！

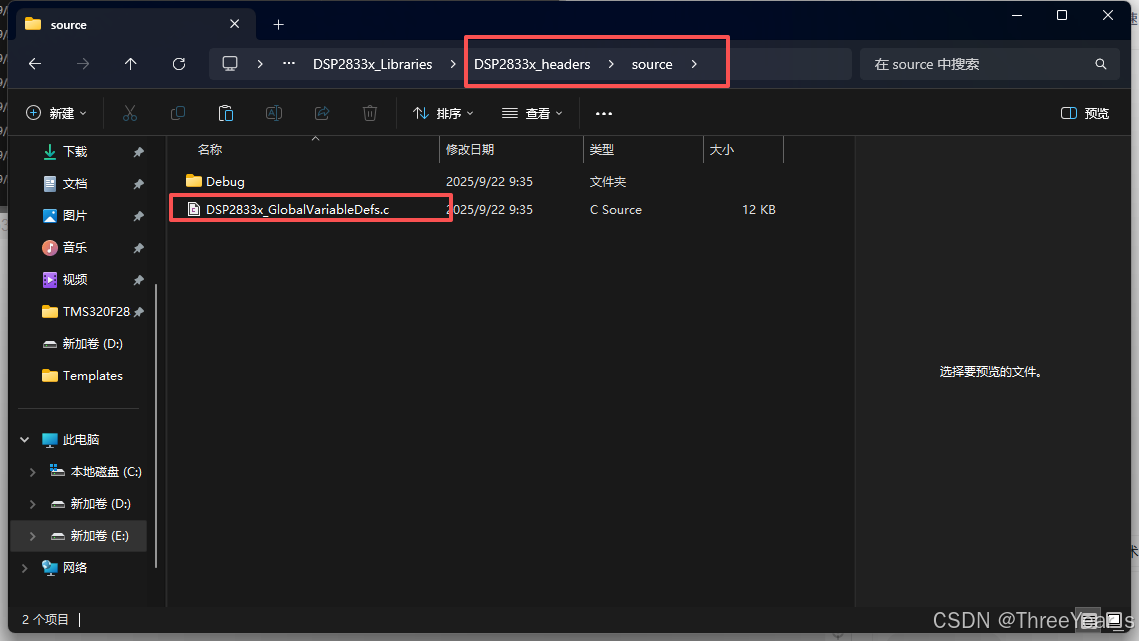

第四个是headers里面的source文件
在这里插入图片描述
第五步删除文件，把这个自动生成的cmd文件删除了。

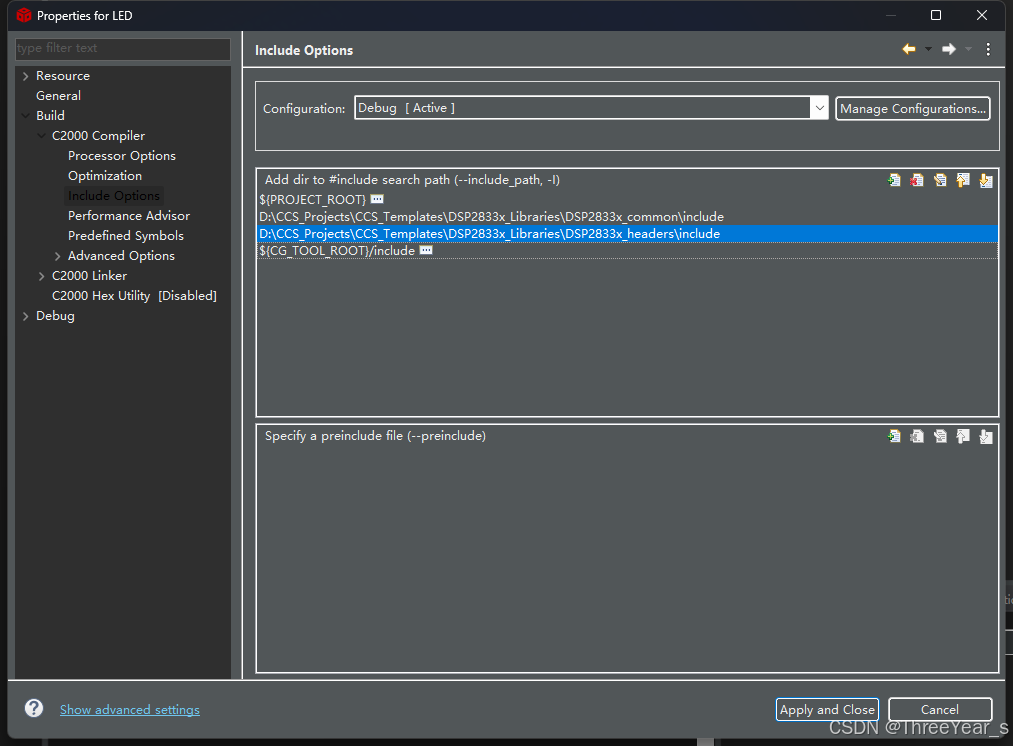

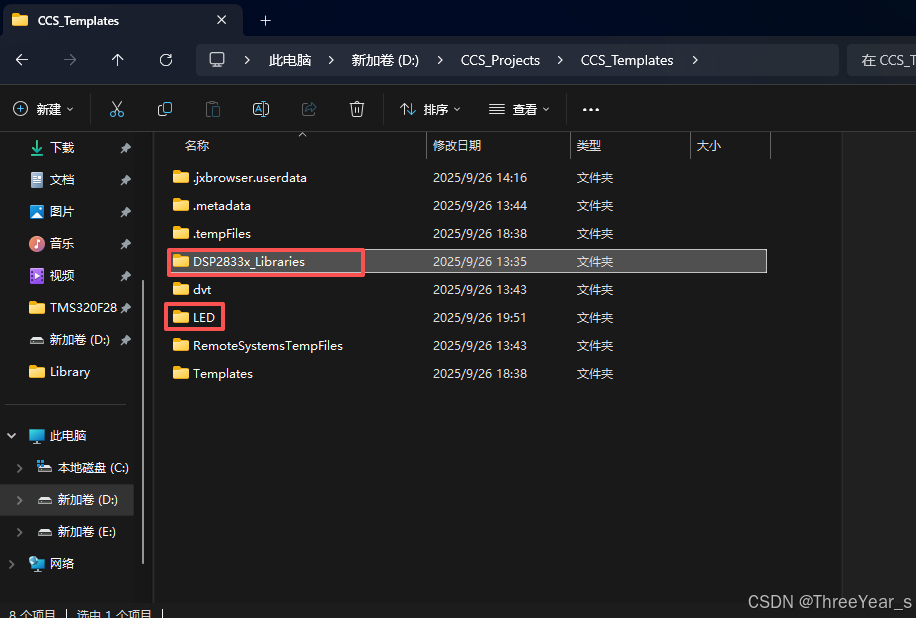

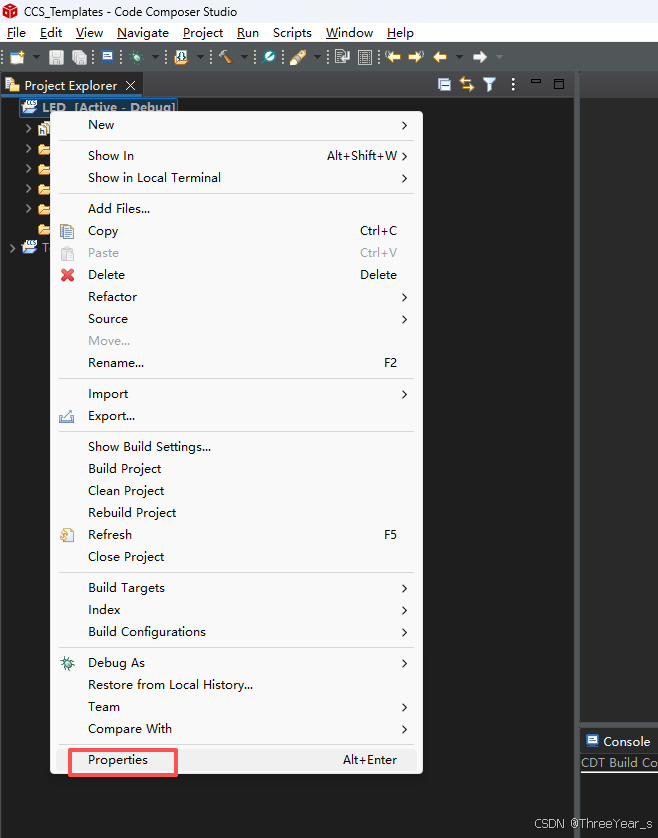

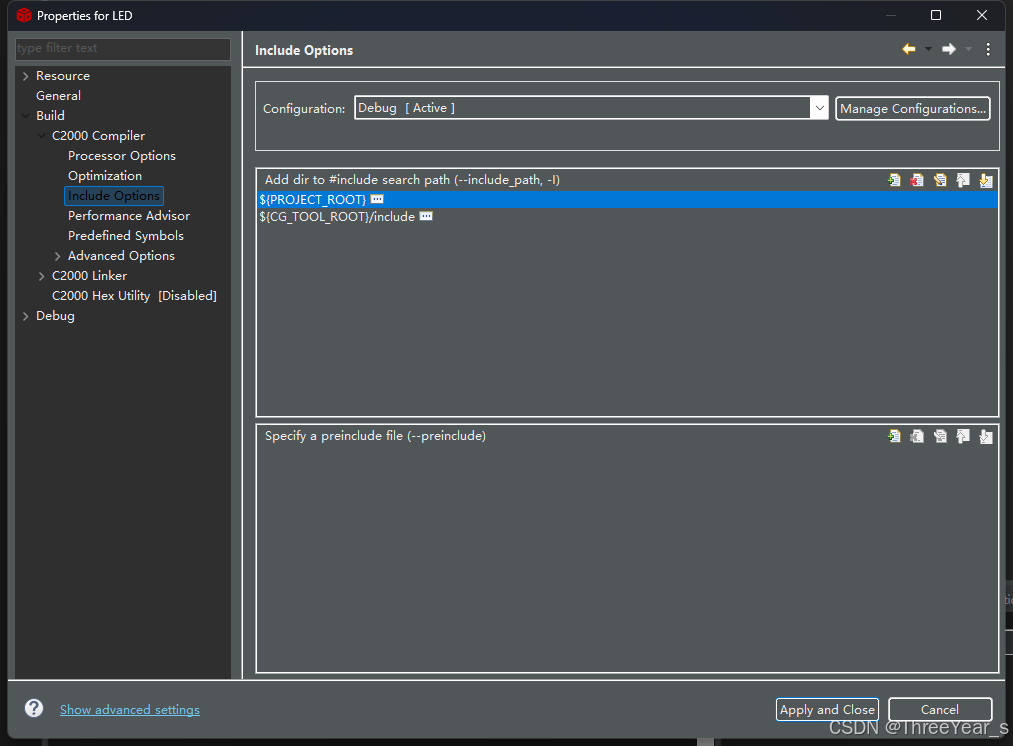

第六步是把这个library文件放到和LED工程一个级别的目录下，然后添加路径。

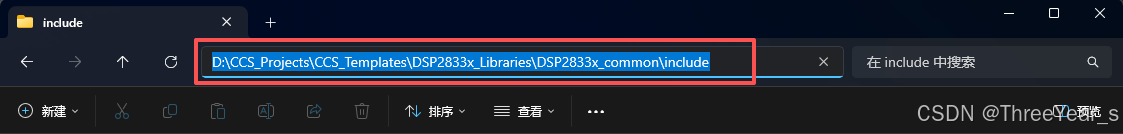

复制文件夹的路径

添加完后的样子

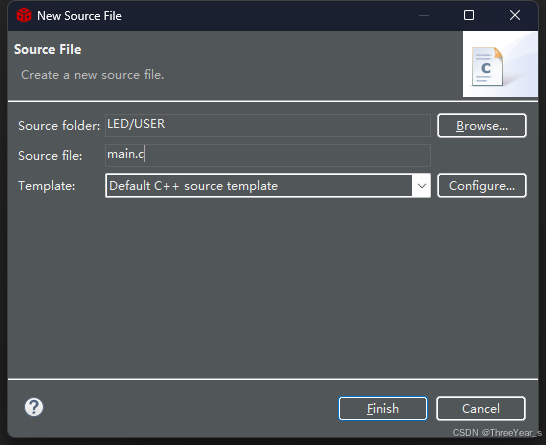

第七步添加主函数

/** main.c**  Created on: 2025年9月26日*      Author: DELL*/#include "DSP2833x_Device.h"
#include "DSP2833x_Examples.h"void main()
{}

加入代码编译，看报不报错

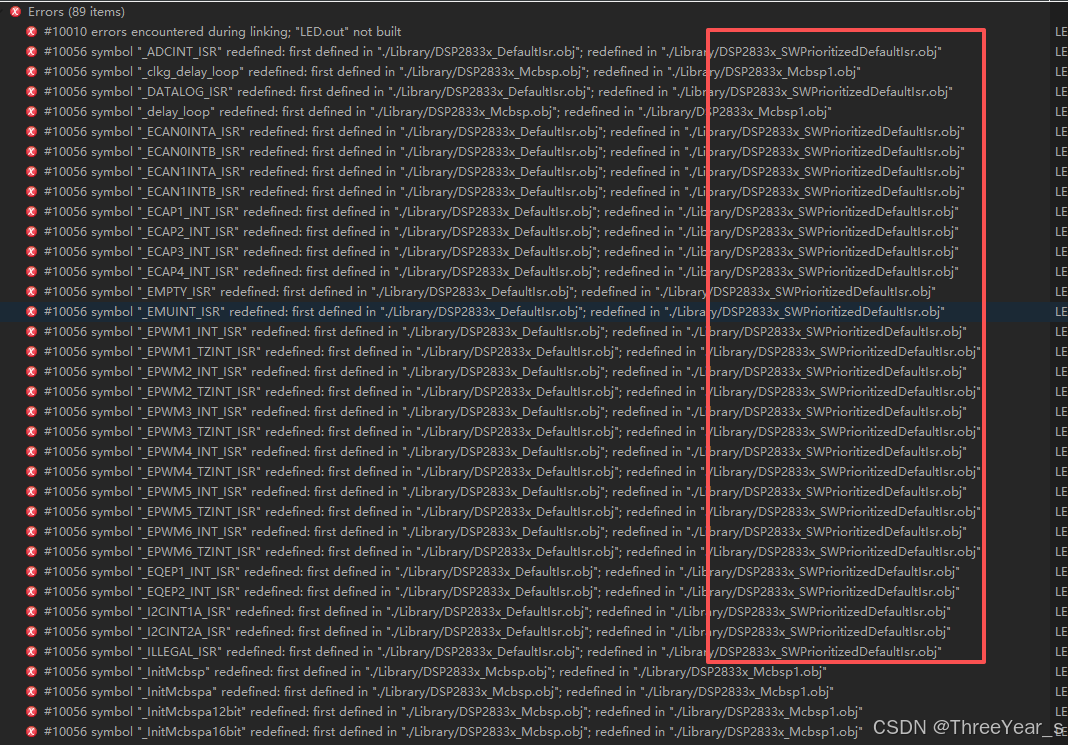

把这些报错的.c文件都删了，这些都是刚才放到library文件里面的
在这里插入图片描述
把这里面都删了就行了。

二、编写代码

/** main.c**  Created on: 2025年9月26日*      Author: DELL*/#include "DSP2833x_Device.h"
#include "DSP2833x_Examples.h"void main()
{InitSysCtrl();EALLOW;SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK=1;GpioCtrlRegs.GPBPUD.bit.GPIO48=0;           //关闭上拉GpioCtrlRegs.GPBDIR.bit.GPIO48=1;                      //输出模式GpioCtrlRegs.GPBMUX2.bit.GPIO48=0;          //作为普通GPIO模式EDIS;while(1){GpioDataRegs.GPBTOGGLE.bit.GPIO48=1;DELAY_US(50*10000);}}

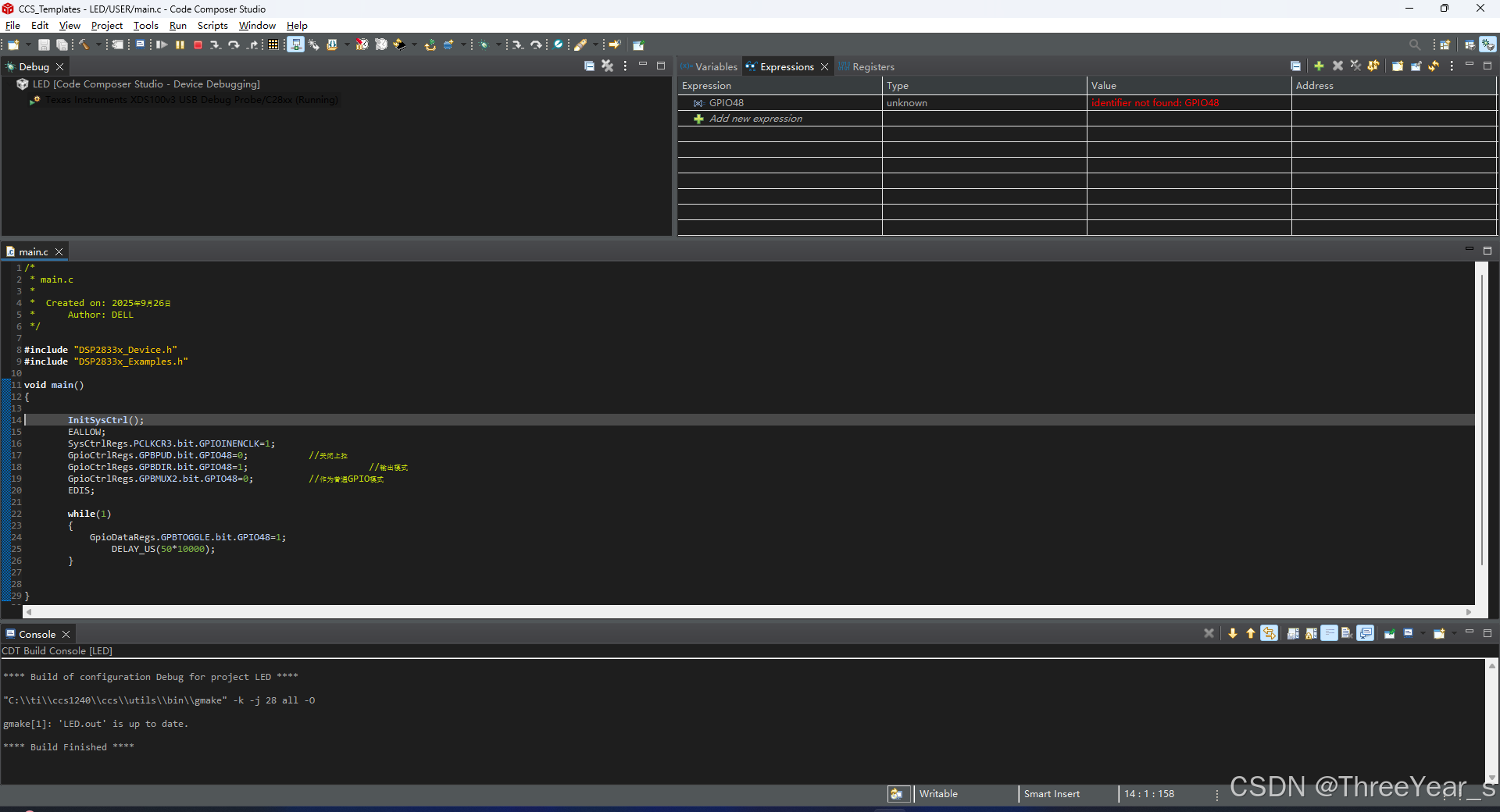

加进去编译没问题。
下载进去就行。
在这里插入图片描述

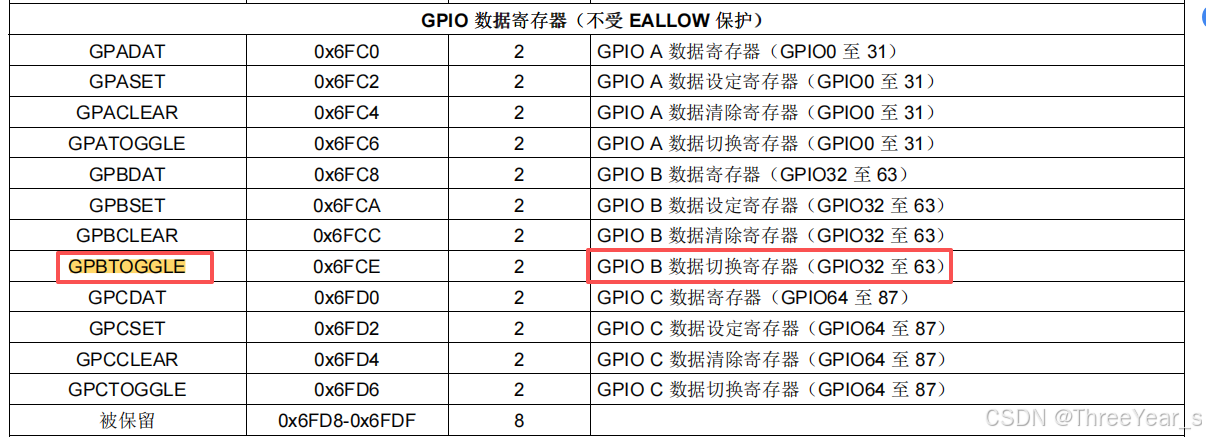

LED引脚看自己的引脚图，然后这个引脚需要对应寄存器，需要看一下手册。

在这里插入图片描述
这边下载正常，将代码改为led.h led.c的格式

首先是声明文件

/** led.h**  Created on: 2025年9月26日*      Author: DELL*/#ifndef APPS_LED_LED_H_
#define APPS_LED_LED_H_#include "DSP2833x_Device.h" // DSP2833x 头文件
#include "DSP2833x_Examples.h" // DSP2833x 例子相关头文件
#define LED1_BLINK (GpioDataRegs.GPBTOGGLE.bit.GPIO48=1)void LED_init(void);
void LED_BLINK(void);#endif /* APPS_LED_LED_H_ */

其次是.c文件

/** led.c**  Created on: 2025年9月26日*      Author: DELL*/
#include "led.h" // DSP2833x 头文件void LED_init(void)
{EALLOW;SysCtrlRegs.PCLKCR3.bit.GPIOINENCLK=1;GpioCtrlRegs.GPBPUD.bit.GPIO48=0;           //关闭上拉GpioCtrlRegs.GPBDIR.bit.GPIO48=1;                      //输出模式GpioCtrlRegs.GPBMUX2.bit.GPIO48=0;          //作为普通GPIO模式EDIS;
}void LED_BLINK(void)
{LED1_BLINK;DELAY_US(50*10000);
}

最后是主函数文件

/** main.c**  Created on: 2025年9月26日*      Author: DELL*/#include "DSP2833x_Device.h"
#include "DSP2833x_Examples.h"
#include "led.h" // DSP2833x 头文件
void main()
{InitSysCtrl();LED_init();while(1){LED_BLINK();}}
