AUTOSAR进阶图解==＞AUTOSAR_EXP_ApplicationLevelErrorHandling

AUTOSAR 应用级错误处理详解

AUTOSAR Application Level Error Handling - Enhanced Documentation

目录

• 1. 概述
• 2. 错误处理架构
• 3. FDIR流程状态机
• 4. 错误类型分类
• 5. 错误处理机制序列
• 6. 总结

---

1. 概述

AUTOSAR应用级错误处理是汽车软件系统中的关键组成部分，旨在提供可靠的错误检测、隔离和恢复机制。本文档基于AUTOSAR标准，详细描述了应用级错误处理的各种机制和实现方法。

1.1 错误处理的重要性

在汽车电子系统中，错误处理对于确保系统安全性和可靠性至关重要。应用级错误处理机制能够：

• 检测错误：及时发现系统中的异常状态
• 隔离错误：防止错误在系统中传播
• 恢复系统：将系统恢复到安全状态
• 提供诊断信息：为系统维护提供详细信息

1.2 文档范围

本文档主要关注应用级错误处理，包括：

• 软件组件（SW-C）级别的错误处理
• 各种错误类型的识别和处理
• FDIR（故障检测、隔离和恢复）流程
• 错误处理机制的实现方法

---

2. 错误处理架构

2.1 整体架构图

图2-1：AUTOSAR应用级错误处理架构图

该架构图展示了AUTOSAR应用级错误处理的分层结构和组件关系。

2.2 架构组件详解

2.2.1 应用层组件

软件组件（SW-C）：

• 职责：实现应用级错误处理逻辑，检测、隔离和恢复错误，与BSW层交互获取服务
• 功能点：
  • 错误检测模块：负责识别系统中的异常状态
  • 错误隔离模块：防止错误传播，定位错误源
  • 错误恢复模块：执行恢复策略，恢复正常状态

应用级错误处理机制：

• 职责：提供各种错误处理策略和算法
• 功能点：
  • 合理性检查：验证数据有效性，基于应用知识判断数据合理性
  • 替代值机制：提供备用数据，确保系统继续运行
  • 投票机制：多副本结果比较，选择正确值
  • 一致性协议：分布式协议，确保数据一致性

2.2.2 中间层组件

运行时环境（RTE）：

• 职责：提供运行时环境支持，管理软件组件间的通信
• 功能点：
  • 错误报告接口：接收和转发错误信息
  • 状态管理接口：管理系统状态转换
  • 通信接口：处理组件间通信

诊断事件管理器（Dem）：

• 职责：管理诊断事件，记录错误信息
• 功能点：
  • 错误记录：保存错误详细信息
  • 诊断报告：生成诊断报告
  • 状态通知：通知相关组件错误状态

ECU状态管理器（EcuM）：

• 职责：管理ECU整体状态
• 功能点：
  • 状态转换：管理ECU状态变化
  • 模式管理：控制ECU运行模式
  • 错误响应：响应系统级错误

2.2.3 基础软件层组件

操作系统（OS）：

• 职责：提供基础的系统服务
• 功能点：
  • 任务调度：管理任务执行
  • 中断处理：处理硬件中断
  • 资源管理：管理系统资源

通信栈（COM）：

• 职责：处理通信相关功能
• 功能点：
  • 数据发送：发送错误信息
  • 数据接收：接收外部数据
  • 通信管理：管理通信状态

2.3 架构实现代码示例

/* AUTOSAR应用级错误处理架构实现示例 *//* 错误处理状态枚举 */
typedef enum {`ERROR_STATE_NORMAL`,      /* 正常状态 */`ERROR_STATE_DETECTION`,   /* 错误检测状态 */`ERROR_STATE_ISOLATION`,   /* 错误隔离状态 */`ERROR_STATE_RECOVERY`,    /* 错误恢复状态 */`ERROR_STATE_FAILED`       /* 错误处理失败状态 */
} `ErrorHandling_StateType`;/* 错误处理配置结构 */
typedef struct {`uint8 maxRetryCount;`           /* 最大重试次数 */`uint16 timeoutValue;`           /* 超时时间 */`boolean enableLogging;`         /* 启用日志记录 */`ErrorHandling_StateType initialState;` /* 初始状态 */
} `ErrorHandling_ConfigType`;/* 错误处理模块接口 */
`Std_ReturnType ErrorHandling_Init(const ErrorHandling_ConfigType* ConfigPtr);`
`Std_ReturnType ErrorHandling_DetectError(uint8 ErrorType, uint8* ErrorData);`
`Std_ReturnType ErrorHandling_IsolateError(uint8 ErrorId);`
`Std_ReturnType ErrorHandling_RecoverError(uint8 ErrorId);`
`ErrorHandling_StateType ErrorHandling_GetState(uint8 ErrorId);`/* 错误处理初始化实现 */
`Std_ReturnType ErrorHandling_Init(const ErrorHandling_ConfigType* ConfigPtr)`
{if (`ConfigPtr` == NULL) {return `E_NOT_OK`;}/* 初始化错误处理模块 */`ErrorHandling_Internal_InitializeState(ConfigPtr->initialState);``ErrorHandling_Internal_SetConfig(ConfigPtr);`/* 注册到诊断事件管理器 */`Dem_RegisterErrorHandler(ERROR_HANDLING_MODULE_ID);`return `E_OK`;
}/* 错误检测实现 */
`Std_ReturnType ErrorHandling_DetectError(uint8 ErrorType, uint8* ErrorData)`
{`Std_ReturnType result = E_NOT_OK;`/* 根据错误类型执行相应的检测逻辑 */switch (`ErrorType`) {case `ERROR_TYPE_DATA`:`result = ErrorHandling_Internal_DetectDataError(ErrorData);`break;case `ERROR_TYPE_TIMING`:`result = ErrorHandling_Internal_DetectTimingError(ErrorData);`break;case `ERROR_TYPE_ACCESS`:`result = ErrorHandling_Internal_DetectAccessError(ErrorData);`break;default:/* 未知错误类型 */`result = E_NOT_OK;`break;}if (`result == E_OK`) {/* 错误检测成功，记录诊断事件 */`Dem_ReportError(ERROR_HANDLING_MODULE_ID, ErrorType);`}return `result`;
}

---

3. FDIR流程状态机

3.1 FDIR状态机图

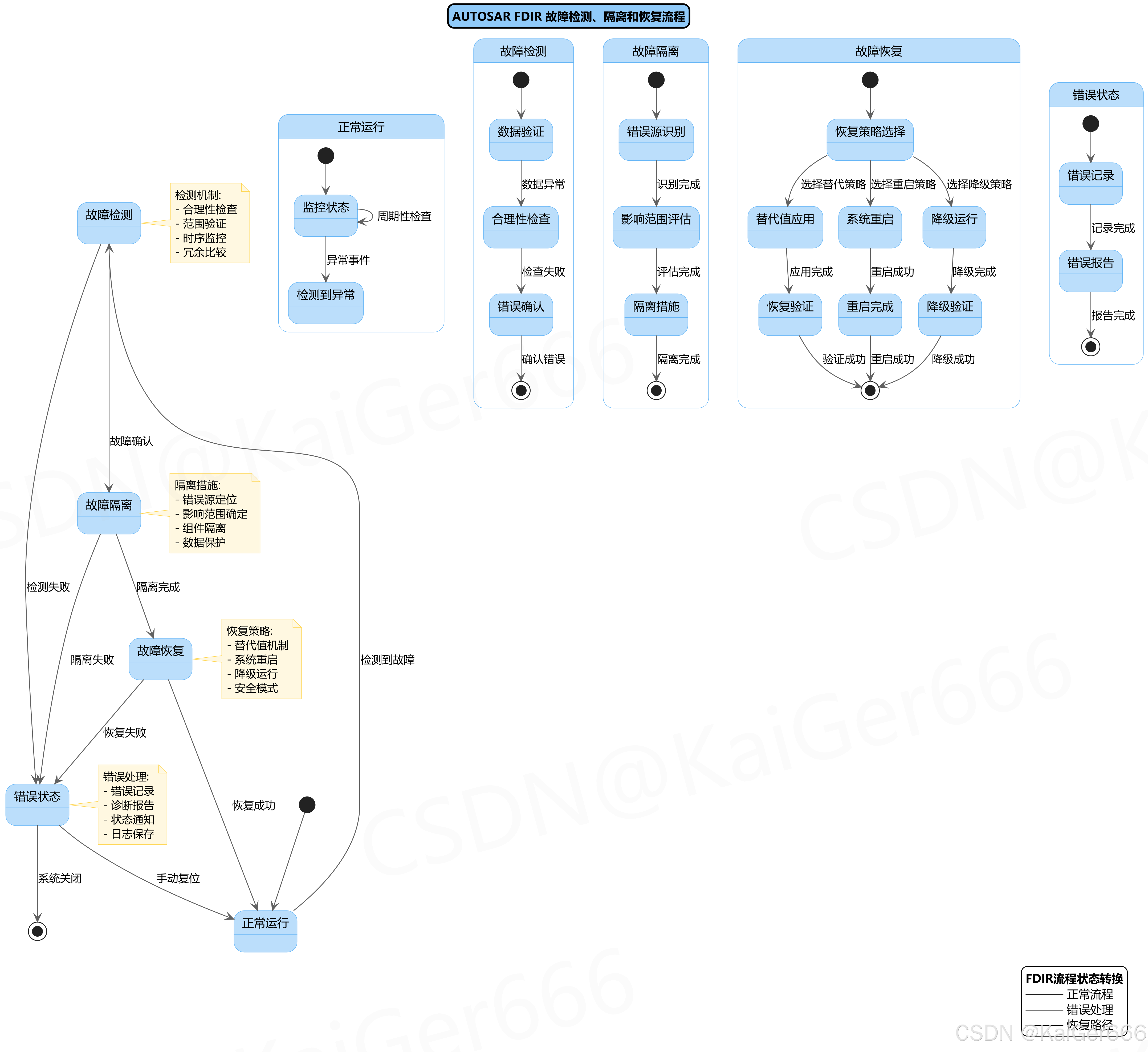

图3-1：AUTOSAR FDIR故障检测、隔离和恢复流程状态机

该状态机图展示了完整的FDIR处理流程，包括从正常运行到错误恢复的各个状态转换。

3.2 状态详解

3.2.1 正常运行状态

正常运行：

• 含义：系统处于正常工作状态
• 特征：
  • 所有组件正常运行
  • 周期性监控系统状态
  • 准备响应异常事件
• 进入条件：系统初始化完成或从错误恢复后
• 退出条件：检测到异常事件

3.2.2 故障检测状态

故障检测：

• 含义：系统正在检测和确认故障
• 特征：
  • 数据验证：检查数据有效性
  • 合理性检查：基于应用知识判断数据合理性
  • 错误确认：确认错误的存在
• 进入条件：检测到异常事件
• 退出条件：错误确认完成或检测失败

3.2.3 故障隔离状态

故障隔离：

• 含义：系统正在隔离故障，防止传播
• 特征：
  • 错误源识别：定位错误的具体来源
  • 影响范围评估：确定错误的影响范围
  • 隔离措施：执行隔离操作
• 进入条件：故障确认完成
• 退出条件：隔离措施完成或隔离失败

3.2.4 故障恢复状态

故障恢复：

• 含义：系统正在执行恢复策略
• 特征：
  • 恢复策略选择：选择合适的恢复方法
  • 替代值应用：使用安全值替代错误值
  • 系统重启：重启相关组件
  • 降级运行：进入降级模式
• 进入条件：隔离措施完成
• 退出条件：恢复成功或恢复失败

3.2.5 错误状态

错误状态：

• 含义：系统处于错误处理状态
• 特征：
  • 错误记录：记录错误详细信息
  • 错误报告：生成错误报告
  • 状态通知：通知相关组件
• 进入条件：检测、隔离或恢复失败
• 退出条件：手动复位或系统关闭

3.3 状态转换详解

正常运行 → 故障检测：

• 触发条件：检测到故障
• 业务场景：系统监控发现异常，启动故障检测流程

故障检测 → 故障隔离：

• 触发条件：故障确认
• 业务场景：确认故障存在后，开始隔离故障源

故障隔离 → 故障恢复：

• 触发条件：隔离完成
• 业务场景：故障隔离成功后，执行恢复策略

故障恢复 → 正常运行：

• 触发条件：恢复成功
• 业务场景：系统恢复正常，继续正常运行

3.4 FDIR状态机实现代码

/* AUTOSAR FDIR状态机实现 *//* FDIR状态枚举 */
typedef enum {`FDIR_STATE_NORMAL`,       /* 正常运行状态 */`FDIR_STATE_DETECTION`,    /* 故障检测状态 */`FDIR_STATE_ISOLATION`,    /* 故障隔离状态 */`FDIR_STATE_RECOVERY`,     /* 故障恢复状态 */`FDIR_STATE_ERROR`         /* 错误状态 */
} `FDIR_StateType`;/* FDIR状态机配置 */
typedef struct {`uint16 detectionTimeout;`     /* 检测超时时间 */`uint16 isolationTimeout;`     /* 隔离超时时间 */`uint16 recoveryTimeout;`      /* 恢复超时时间 */`uint8 maxRetryCount;`         /* 最大重试次数 */
} `FDIR_ConfigType`;/* FDIR状态机处理函数 */
`void FDIR_MainFunction(void)`
{static `FDIR_StateType currentState = FDIR_STATE_NORMAL;`static `uint8 retryCount = 0;``Std_ReturnType result;`switch (`currentState`) {case `FDIR_STATE_NORMAL`:/* 正常运行状态处理 */if (`FDIR_Internal_IsErrorDetected()`) {`currentState = FDIR_STATE_DETECTION;``FDIR_Internal_StartDetectionTimer();`/* 记录状态转换 */`FDIR_Internal_LogStateTransition(FDIR_STATE_NORMAL, FDIR_STATE_DETECTION);`}break;case `FDIR_STATE_DETECTION`:/* 故障检测状态处理 */`result = FDIR_Internal_ExecuteDetection();`if (`result == E_OK`) {`currentState = FDIR_STATE_ISOLATION;``FDIR_Internal_StartIsolationTimer();``FDIR_Internal_LogStateTransition(FDIR_STATE_DETECTION, FDIR_STATE_ISOLATION);`} else if (`FDIR_Internal_IsDetectionTimeout()`) {`currentState = FDIR_STATE_ERROR;``FDIR_Internal_LogStateTransition(FDIR_STATE_DETECTION, FDIR_STATE_ERROR);`}break;case `FDIR_STATE_ISOLATION`:/* 故障隔离状态处理 */`result = FDIR_Internal_ExecuteIsolation();`if (`result == E_OK`) {`currentState = FDIR_STATE_RECOVERY;``FDIR_Internal_StartRecoveryTimer();``FDIR_Internal_LogStateTransition(FDIR_STATE_ISOLATION, FDIR_STATE_RECOVERY);`} else if (`FDIR_Internal_IsIsolationTimeout()`) {`currentState = FDIR_STATE_ERROR;``FDIR_Internal_LogStateTransition(FDIR_STATE_ISOLATION, FDIR_STATE_ERROR);`}break;case `FDIR_STATE_RECOVERY`:/* 故障恢复状态处理 */`result = FDIR_Internal_ExecuteRecovery();`if (`result == E_OK`) {`currentState = FDIR_STATE_NORMAL;``retryCount = 0;``FDIR_Internal_LogStateTransition(FDIR_STATE_RECOVERY, FDIR_STATE_NORMAL);`} else if (`FDIR_Internal_IsRecoveryTimeout() || retryCount >= FDIR_Config.maxRetryCount`) {`currentState = FDIR_STATE_ERROR;``FDIR_Internal_LogStateTransition(FDIR_STATE_RECOVERY, FDIR_STATE_ERROR);`} else {`retryCount++;`/* 重试恢复 */`FDIR_Internal_RetryRecovery();`}break;case `FDIR_STATE_ERROR`:/* 错误状态处理 */`FDIR_Internal_HandleErrorState();`/* 等待手动复位或系统关闭 */break;default:/* 未知状态，重置为正常状态 */`currentState = FDIR_STATE_NORMAL;`break;}
}/* 故障检测实现 */
`Std_ReturnType FDIR_Internal_ExecuteDetection(void)`
{`Std_ReturnType result = E_NOT_OK;`/* 执行数据验证 */if (`FDIR_Internal_ValidateData() == E_OK`) {/* 执行合理性检查 */if (`FDIR_Internal_CheckPlausibility() == E_OK`) {/* 错误确认 */if (`FDIR_Internal_ConfirmError() == E_OK`) {`result = E_OK;`}}}return `result`;
}/* 故障隔离实现 */
`Std_ReturnType FDIR_Internal_ExecuteIsolation(void)`
{`Std_ReturnType result = E_NOT_OK;`/* 错误源识别 */if (`FDIR_Internal_IdentifyErrorSource() == E_OK`) {/* 影响范围评估 */if (`FDIR_Internal_AssessImpact() == E_OK`) {/* 执行隔离措施 */if (`FDIR_Internal_ApplyIsolationMeasures() == E_OK`) {`result = E_OK;`}}}return `result`;
}/* 故障恢复实现 */
`Std_ReturnType FDIR_Internal_ExecuteRecovery(void)`
{`Std_ReturnType result = E_NOT_OK;``uint8 recoveryStrategy;`/* 选择恢复策略 */`recoveryStrategy = FDIR_Internal_SelectRecoveryStrategy();`switch (`recoveryStrategy`) {case `RECOVERY_STRATEGY_SUBSTITUTE`:`result = FDIR_Internal_ApplySubstituteValues();`break;case `RECOVERY_STRATEGY_RESTART`:`result = FDIR_Internal_RestartSystem();`break;case `RECOVERY_STRATEGY_DEGRADE`:`result = FDIR_Internal_DegradeSystem();`break;default:`result = E_NOT_OK;`break;}return `result`;
}

---

4. 错误类型分类

4.1 错误类型分类图

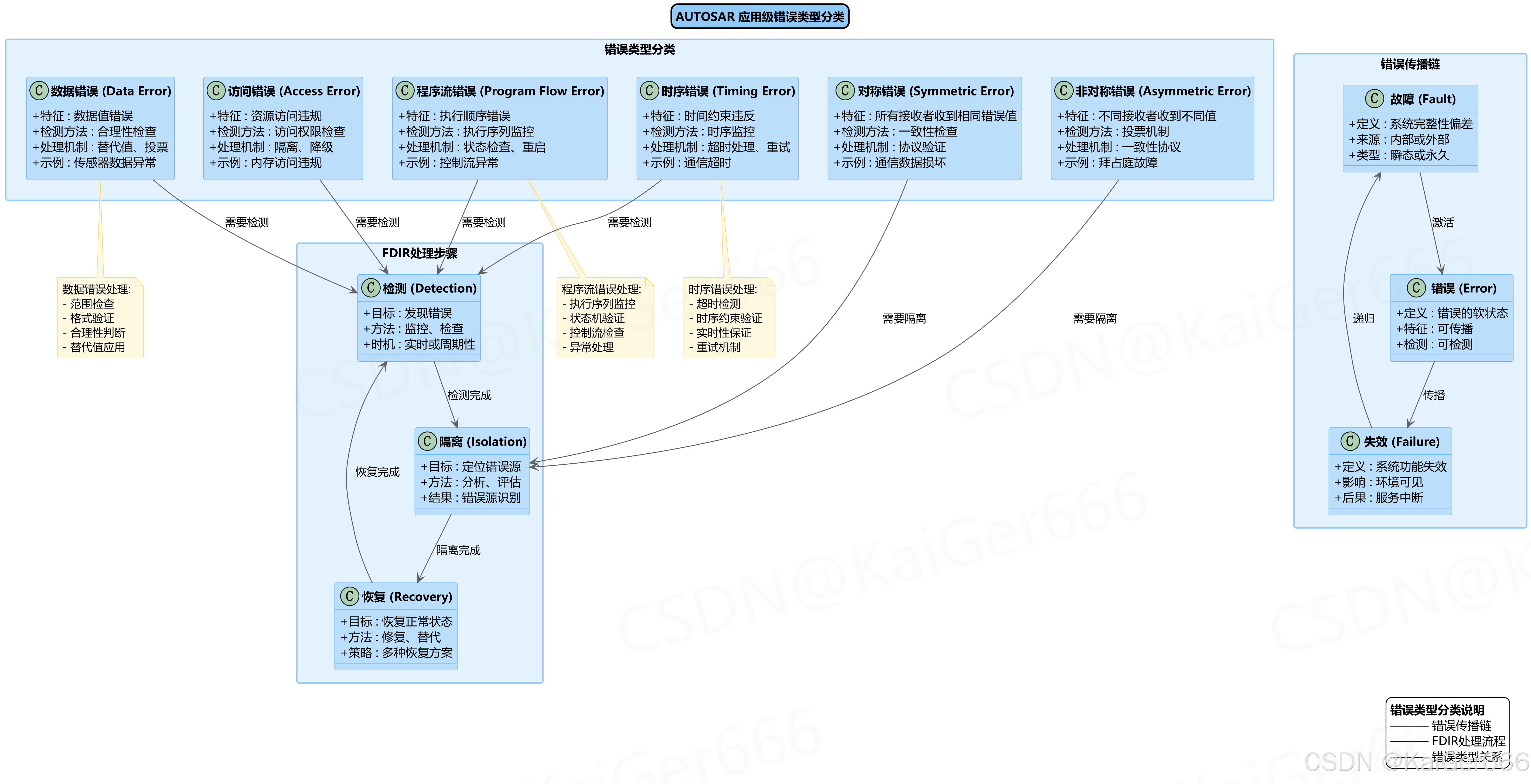

图4-1：AUTOSAR应用级错误类型分类图

该分类图展示了AUTOSAR中各种错误类型的分类和特征，以及错误传播链和FDIR处理步骤。

4.2 错误类型详解

4.2.1 数据错误（Data Error）

数据错误：

• 特征：数据值错误，包括传感器数据异常、计算错误等
• 检测方法：合理性检查、范围验证、格式检查
• 处理机制：替代值、投票机制、数据校验
• 示例：传感器数据超出有效范围、通信数据损坏

数据错误处理：

• 范围检查：验证数据是否在有效范围内
• 格式验证：检查数据格式是否正确
• 合理性判断：基于应用知识判断数据合理性
• 替代值应用：使用安全值替代错误数据

4.2.2 程序流错误（Program Flow Error）

程序流错误：

• 特征：执行顺序错误，控制流异常
• 检测方法：执行序列监控、状态机验证
• 处理机制：状态检查、重启、异常处理
• 示例：控制流异常、函数调用顺序错误

程序流错误处理：

• 执行序列监控：监控执行路径的正确性
• 状态机验证：验证状态转换的正确性
• 控制流检查：检查程序控制流
• 异常处理：处理程序异常

4.2.3 访问错误（Access Error）

访问错误：

• 特征：资源访问违规，权限不足
• 检测方法：访问权限检查、内存保护
• 处理机制：隔离、降级、权限管理
• 示例：内存访问违规、非法资源访问

访问错误处理：

• 访问权限检查：验证访问权限
• 内存保护：保护内存区域
• 资源隔离：隔离受影响的资源
• 降级运行：进入降级模式

4.2.4 时序错误（Timing Error）

时序错误：

• 特征：时间约束违反，超时或延迟
• 检测方法：时序监控、超时检测
• 处理机制：超时处理、重试、实时性保证
• 示例：通信超时、任务执行超时

时序错误处理：

• 超时检测：检测操作是否超时
• 时序约束验证：验证时序约束
• 实时性保证：保证实时性要求
• 重试机制：重试失败的操作

4.2.5 对称错误（Symmetric Error）

对称错误：

• 特征：所有接收者收到相同错误值
• 检测方法：一致性检查、协议验证
• 处理机制：协议验证、数据校验
• 示例：通信数据损坏、传输错误

4.2.6 非对称错误（Asymmetric Error）

非对称错误：

• 特征：不同接收者收到不同值
• 检测方法：投票机制、一致性协议
• 处理机制：一致性协议、拜占庭容错
• 示例：拜占庭故障、部分数据损坏

4.3 错误传播链

故障（Fault）：

• 定义：系统完整性偏差
• 来源：内部或外部
• 类型：瞬态或永久

错误（Error）：

• 定义：错误的软状态
• 特征：可传播、可检测
• 影响：可能导致系统异常

失效（Failure）：

• 定义：系统功能失效
• 影响：环境可见
• 后果：服务中断

4.4 错误类型处理代码示例

/* AUTOSAR错误类型处理实现 *//* 错误类型枚举 */
typedef enum {`ERROR_TYPE_DATA`,         /* 数据错误 */`ERROR_TYPE_PROGRAM_FLOW`, /* 程序流错误 */`ERROR_TYPE_ACCESS`,       /* 访问错误 */`ERROR_TYPE_TIMING`,       /* 时序错误 */`ERROR_TYPE_SYMMETRIC`,    /* 对称错误 */`ERROR_TYPE_ASYMMETRIC`    /* 非对称错误 */
} `Error_TypeType`;/* 错误处理配置 */
typedef struct {`uint16 dataErrorThreshold;`      /* 数据错误阈值 */`uint16 timingErrorThreshold;`    /* 时序错误阈值 */`uint8 maxRetryCount;`            /* 最大重试次数 */`boolean enableVoting;`           /* 启用投票机制 */
} `ErrorHandling_ConfigType`;/* 数据错误处理 */
`Std_ReturnType ErrorHandling_HandleDataError(uint8* data, uint32 dataLength)`
{`Std_ReturnType result = E_NOT_OK;`/* 范围检查 */if (`ErrorHandling_Internal_CheckRange(data, dataLength) == E_OK`) {/* 格式验证 */if (`ErrorHandling_Internal_ValidateFormat(data, dataLength) == E_OK`) {/* 合理性检查 */if (`ErrorHandling_Internal_CheckPlausibility(data, dataLength) == E_OK`) {`result = E_OK;`} else {/* 应用替代值 */`ErrorHandling_Internal_ApplySubstituteValue(data, dataLength);``result = E_OK;`}}}return `result`;
}/* 程序流错误处理 */
`Std_ReturnType ErrorHandling_HandleProgramFlowError(uint8 flowId)`
{`Std_ReturnType result = E_NOT_OK;`/* 执行序列检查 */if (`ErrorHandling_Internal_CheckExecutionSequence(flowId) == E_OK`) {/* 状态机验证 */if (`ErrorHandling_Internal_ValidateStateMachine(flowId) == E_OK`) {`result = E_OK;`} else {/* 重启相关组件 */`ErrorHandling_Internal_RestartComponent(flowId);``result = E_OK;`}}return `result`;
}/* 访问错误处理 */
`Std_ReturnType ErrorHandling_HandleAccessError(uint8 resourceId, uint8 accessType)`
{`Std_ReturnType result = E_NOT_OK;`/* 访问权限检查 */if (`ErrorHandling_Internal_CheckAccessPermission(resourceId, accessType) == E_OK`) {`result = E_OK;`} else {/* 隔离受影响的资源 */`ErrorHandling_Internal_IsolateResource(resourceId);`/* 进入降级模式 */`ErrorHandling_Internal_EnterDegradedMode();``result = E_OK;`}return `result`;
}/* 时序错误处理 */
`Std_ReturnType ErrorHandling_HandleTimingError(uint8 operationId, uint32 timeout)`
{`Std_ReturnType result = E_NOT_OK;``uint8 retryCount = 0;`do {/* 执行操作 */`result = ErrorHandling_Internal_ExecuteOperation(operationId);`if (`result == E_OK`) {break;}/* 检查是否超时 */if (`ErrorHandling_Internal_IsTimeout(operationId, timeout)`) {/* 超时处理 */`ErrorHandling_Internal_HandleTimeout(operationId);`break;}`retryCount++;`} while (`retryCount < ErrorHandling_Config.maxRetryCount`);return `result`;
}/* 投票机制实现 */
`Std_ReturnType ErrorHandling_ExecuteVoting(uint8* results, uint8 resultCount, uint8* finalResult)`
{`Std_ReturnType result = E_NOT_OK;``uint8 voteCount[256] = {0};` /* 假设结果值范围0-255 */`uint8 maxVote = 0;``uint8 maxVoteValue = 0;`if (`results == NULL || finalResult == NULL || resultCount == 0`) {return `E_NOT_OK`;}/* 统计投票结果 */for (`uint8 i = 0; i < resultCount; i++`) {`voteCount[results[i]]++;`if (`voteCount[results[i]] > maxVote`) {`maxVote = voteCount[results[i]];``maxVoteValue = results[i];`}}/* 检查是否有多数票 */if (`maxVote > (resultCount / 2)`) {`*finalResult = maxVoteValue;``result = E_OK;`} else {/* 投票失败，使用默认值 */`*finalResult = ERROR_DEFAULT_VALUE;``result = E_NOT_OK;`}return `result`;
}

---

5. 错误处理机制序列

5.1 错误处理机制序列图

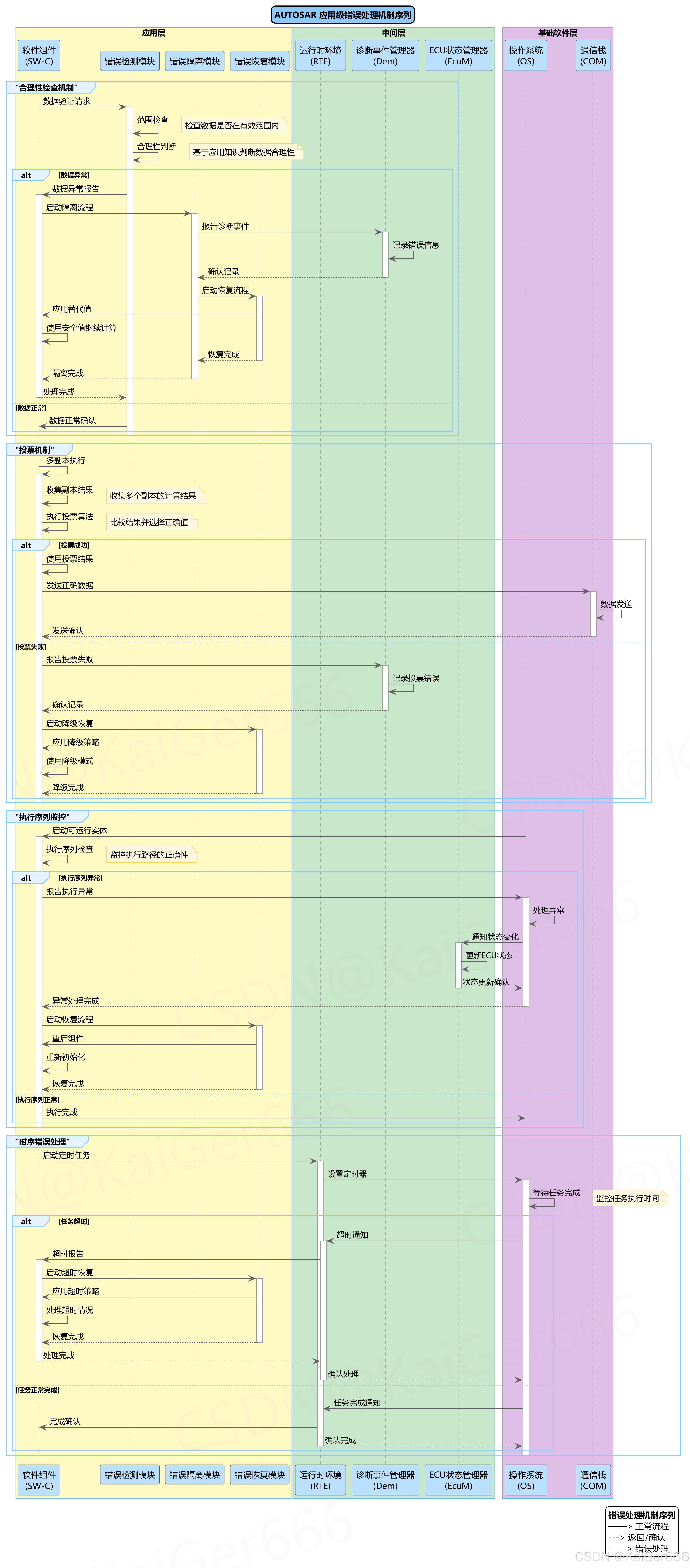

图5-1：AUTOSAR应用级错误处理机制序列图

该序列图展示了各种错误处理机制的动态交互过程，包括合理性检查、投票机制、执行序列监控和时序错误处理。

5.2 错误处理机制详解

5.2.1 合理性检查机制

合理性检查机制：

• 目的：验证数据的有效性和合理性
• 参与者：软件组件、错误检测模块、错误隔离模块、错误恢复模块、诊断事件管理器
• 流程：
  1. 软件组件发起数据验证请求
  2. 错误检测模块执行范围检查和合理性判断
  3. 根据检查结果决定后续处理流程
  4. 异常情况下启动隔离和恢复流程

合理性检查处理：

• 范围检查：验证数据是否在有效范围内
• 合理性判断：基于应用知识判断数据合理性
• 异常处理：检测到异常时启动隔离流程
• 诊断记录：记录错误信息到诊断事件管理器

5.2.2 投票机制

投票机制：

• 目的：通过多副本比较选择正确结果
• 参与者：软件组件、通信栈、诊断事件管理器、错误恢复模块
• 流程：
  1. 软件组件执行多副本计算
  2. 收集多个副本的计算结果
  3. 执行投票算法比较结果
  4. 根据投票结果选择正确值或启动降级恢复

投票机制处理：

• 多副本执行：同时执行多个相同计算
• 结果收集：收集所有副本的计算结果
• 投票算法：比较结果并选择正确值
• 降级处理：投票失败时应用降级策略

5.2.3 执行序列监控机制

执行序列监控机制：

• 目的：监控程序执行路径的正确性
• 参与者：操作系统、软件组件、ECU状态管理器、错误恢复模块
• 流程：
  1. 操作系统启动可运行实体
  2. 软件组件执行序列检查
  3. 检测到异常时报告执行异常
  4. 启动恢复流程重启组件

执行序列监控处理：

• 执行路径监控：监控程序执行路径
• 状态机验证：验证状态转换正确性
• 异常处理：处理执行序列异常
• 组件重启：重启相关组件恢复正常

5.2.4 时序错误处理机制

时序错误处理机制：

• 目的：处理时间约束违反和超时情况
• 参与者：软件组件、运行时环境、操作系统、错误恢复模块
• 流程：
  1. 软件组件启动定时任务
  2. 运行时环境设置定时器
  3. 操作系统监控任务执行时间
  4. 超时时启动超时恢复流程

时序错误处理：

• 定时器管理：设置和管理定时器
• 超时检测：检测任务执行超时
• 超时处理：处理超时情况
• 恢复策略：应用超时恢复策略

5.3 错误处理机制实现代码

/* AUTOSAR错误处理机制序列实现 *//* 合理性检查机制实现 */
`Std_ReturnType ErrorHandling_PlausibilityCheck(uint8* data, uint32 dataLength)`
{`Std_ReturnType result = E_NOT_OK;`/* 范围检查 */if (`ErrorHandling_Internal_CheckRange(data, dataLength) == E_OK`) {/* 合理性判断 */if (`ErrorHandling_Internal_CheckPlausibility(data, dataLength) == E_OK`) {`result = E_OK;`} else {/* 数据异常，启动隔离流程 */`ErrorHandling_Internal_StartIsolation(data, dataLength);`/* 报告诊断事件 */`Dem_ReportError(ERROR_HANDLING_MODULE_ID, ERROR_TYPE_PLAUSIBILITY);`}}return `result`;
}/* 投票机制实现 */
`Std_ReturnType ErrorHandling_VotingMechanism(uint8* results, uint8 resultCount, uint8* finalResult)`
{`Std_ReturnType result = E_NOT_OK;`/* 收集副本结果 */if (`ErrorHandling_Internal_CollectResults(results, resultCount) == E_OK`) {/* 执行投票算法 */if (`ErrorHandling_Internal_ExecuteVoting(results, resultCount, finalResult) == E_OK`) {/* 投票成功，发送正确数据 */`Com_SendData(*finalResult);``result = E_OK;`} else {/* 投票失败，启动降级恢复 */`ErrorHandling_Internal_StartDegradedRecovery();`/* 报告投票失败 */`Dem_ReportError(ERROR_HANDLING_MODULE_ID, ERROR_TYPE_VOTING);`}}return `result`;
}/* 执行序列监控实现 */
`Std_ReturnType ErrorHandling_ExecutionSequenceMonitoring(uint8 flowId)`
{`Std_ReturnType result = E_NOT_OK;`/* 执行序列检查 */if (`ErrorHandling_Internal_CheckExecutionSequence(flowId) == E_OK`) {`result = E_OK;`} else {/* 执行序列异常，报告异常 */`Os_ReportExecutionException(flowId);`/* 通知ECU状态变化 */`EcuM_NotifyStateChange(ECUM_STATE_ERROR);`/* 启动恢复流程 */`ErrorHandling_Internal_StartRecovery(flowId);`}return `result`;
}/* 时序错误处理实现 */
`Std_ReturnType ErrorHandling_TimingErrorHandling(uint8 operationId, uint32 timeout)`
{`Std_ReturnType result = E_NOT_OK;`/* 设置定时器 */`Rte_StartTimer(operationId, timeout);`/* 执行操作 */`result = ErrorHandling_Internal_ExecuteOperation(operationId);`if (`result == E_OK`) {/* 操作成功完成 */`Rte_StopTimer(operationId);`} else {/* 检查是否超时 */if (`Rte_IsTimeout(operationId)`) {/* 超时处理 */`ErrorHandling_Internal_HandleTimeout(operationId);`/* 启动超时恢复 */`ErrorHandling_Internal_StartTimeoutRecovery(operationId);`}}return `result`;
}/* 错误处理机制协调器 */
`void ErrorHandling_MechanismCoordinator(void)`
{static `uint8 currentMechanism = ERROR_MECHANISM_NONE;``Std_ReturnType result;`switch (`currentMechanism`) {case `ERROR_MECHANISM_PLAUSIBILITY`:/* 合理性检查机制 */`result = ErrorHandling_PlausibilityCheck(ErrorHandling_Data, ErrorHandling_DataLength);`if (`result == E_OK`) {`currentMechanism = ERROR_MECHANISM_NONE;`}break;case `ERROR_MECHANISM_VOTING`:/* 投票机制 */`result = ErrorHandling_VotingMechanism(ErrorHandling_Results, ErrorHandling_ResultCount, &ErrorHandling_FinalResult);`if (`result == E_OK`) {`currentMechanism = ERROR_MECHANISM_NONE;`}break;case `ERROR_MECHANISM_SEQUENCE`:/* 执行序列监控 */`result = ErrorHandling_ExecutionSequenceMonitoring(ErrorHandling_FlowId);`if (`result == E_OK`) {`currentMechanism = ERROR_MECHANISM_NONE;`}break;case `ERROR_MECHANISM_TIMING`:/* 时序错误处理 */`result = ErrorHandling_TimingErrorHandling(ErrorHandling_OperationId, ErrorHandling_Timeout);`if (`result == E_OK`) {`currentMechanism = ERROR_MECHANISM_NONE;`}break;default:/* 无活动机制 */break;}
}

---

6. 总结

6.1 文档总结

本文档详细描述了AUTOSAR应用级错误处理的各个方面，包括：

架构设计：

• 分层架构：应用层、中间层、基础软件层
• 组件职责：明确的组件分工和接口定义
• 错误处理流程：完整的FDIR处理流程

错误类型分类：

• 数据错误：数据值错误和验证机制
• 程序流错误：执行顺序错误和监控机制
• 访问错误：资源访问违规和权限管理
• 时序错误：时间约束违反和超时处理
• 对称/非对称错误：通信错误和投票机制

处理机制：

• 合理性检查：数据有效性验证
• 投票机制：多副本结果比较
• 执行序列监控：程序执行路径监控
• 时序错误处理：超时和实时性保证

6.2 实现要点

关键实现要点：

1. 模块化设计：错误处理模块独立设计，便于维护和扩展
2. 状态机管理：使用状态机管理FDIR流程，确保流程完整性
3. 配置化：支持配置化的错误处理参数，适应不同应用场景
4. 诊断集成：与诊断事件管理器集成，提供完整的错误记录
5. 实时性保证：确保错误处理的实时性要求

最佳实践：

• 错误检测要全面，覆盖各种可能的错误类型
• 错误隔离要及时，防止错误传播
• 错误恢复要可靠，确保系统安全
• 诊断信息要完整，便于问题定位

6.3 应用建议

开发阶段：

• 在软件设计阶段就要考虑错误处理机制
• 制定完整的错误处理策略和流程
• 进行充分的错误处理测试

部署阶段：

• 根据实际应用场景调整错误处理参数
• 监控错误处理效果，持续优化
• 建立错误处理日志分析机制

维护阶段：

• 定期分析错误处理日志
• 根据错误模式调整处理策略
• 持续改进错误处理机制

6.4 未来发展方向

技术发展趋势：

• 智能化错误处理：基于机器学习的错误预测和处理
• 自适应机制：根据系统状态自适应调整错误处理策略
• 分布式错误处理：支持多ECU协同的错误处理
• 实时诊断：更快速的错误诊断和定位

标准演进：

• 跟随AUTOSAR标准演进，采用最新的错误处理规范
• 支持新的错误类型和处理机制
• 增强与其他AUTOSAR模块的集成
