LVGL:基础对象

一：对象

在 LVGL 中，⽤⼾界⾯的 基本组成部分是对象（控件），也称为 Widgets 。

例如，⼀个 按钮、标签、图像、 列表、图表或者⽂本区域。

所有的对象都使⽤ lv_obj_t 指针作为句柄进⾏引⽤。之后可以使⽤该指针来设置或获取对象的属性。

二：基础对象（ lv_obj ）

基础对象 ( 控件 ) 实现了屏幕上控件的基本属性，例如：

坐标 ，⽗对象 ，基于⽗对象的后代 ，包含样式 ，诸如 Clickable 、 Scrollable 等属性

在⾯向对象的思想中，基础对象 是 LVGL 中所有其他对象都继承的基类。

基础对象的功能可以与其他控件⼀起使⽤。

例如 lv_obj_set_width(slider, 100) 基础对象可以直接⽤作⼀个简单的控件：它只不过是⼀个矩形。

屏幕是没有⽗对象的基础对象

lv_screen_active()(void); // 活动屏幕（screen_active）

lv_layer_top(void); // 顶层（top layer）

lv_layer_sys(void); // 系统层（system layer）

// 可以在不同层上创建对象（控件）

lv_obj_create(lv_screen_active());

lv_obj_create(lv_layer_top());

lv_obj_create(lv_layer_sys());

学会创建对象 lv_obj_create();

三：基础对象的大小

1. 设置大小(Set Size)

设置宽度： lv_obj_set_width(obj, new_width);

设置⾼度： lv_obj_set_height(obj, new_height);

同时设置宽度、⾼度： lv_obj_set_size(obj, new_width, new_height);

2.获取大小(Get Size)

获取实际宽度： lv_obj_get_width(obj);

获取实际⾼度： lv_obj_get_height(obj);

获取实际可⽤的宽度： lv_obj_get_content_width(obj);

获取实际可⽤的⾼度： lv_obj_get_content_height(obj);

获取实际可⽤的宽⾼区域： lv_obj_get_content_coords(obj);

在 LVGL（嵌入式 GUI 库）中，"实际可用的宽度 / 高度 / 区域" 指的是组件（对象）内部真正可以用来显示内容的空间大小

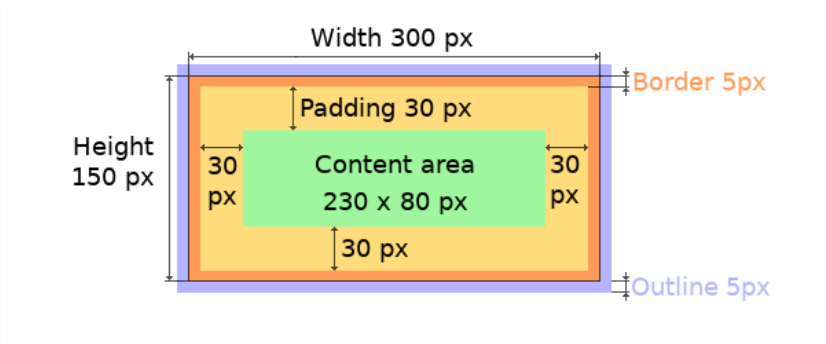

实际可用的也就是，中间的绿色部分。（盒子模型）

四：LVGL 对象的位置

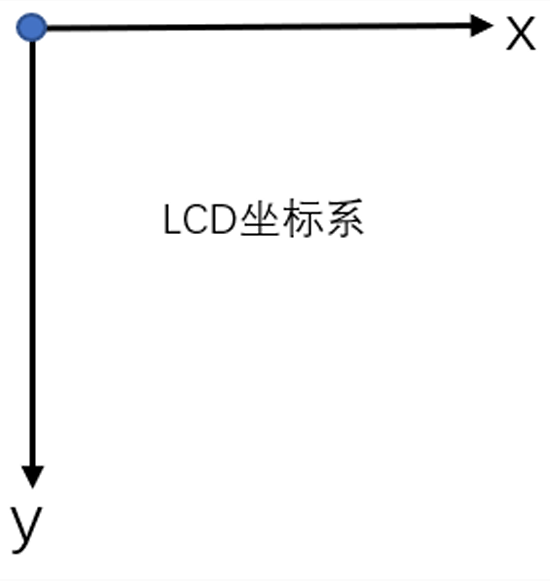

LVGL 屏幕的坐标系和我们熟悉的坐标系不⼀样， LVGL 的坐标系是我们⼀般称之为 “LCD 坐标系 ” ，他的原点位 置和直⻆坐标系的不⼀样（坐标原点在左上⻆，⽔平向右为 x 轴正⽅向，竖直向下为 y 轴正⽅向 ** ）

其实我们只需要记住⼀点： LVGL 的原点位置在左上⻆。

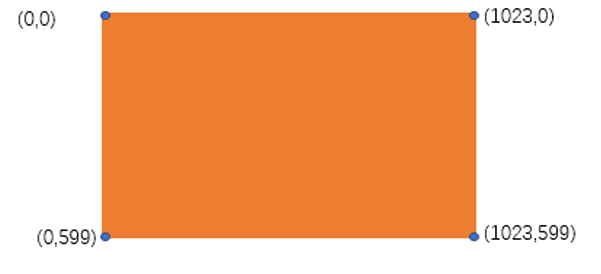

屏幕区域的表⽰（假设屏幕是 1024*600 分辨率）：

1.设置位置 (Set Position)

设置x轴方向的坐标位置：lv_obj_set_x(obj,new_x);

设置y轴方向的坐标位置：lv_obj_set_y(obj,new_y);

同时设置x，y坐标位置：lv_obj_set_pos(obj,new_x,new_y);

2. 设置对齐(Align)

参照父对象对齐：lv_obj_set_align(obj, LV_ALIGN_CENTER);//这是中心对齐

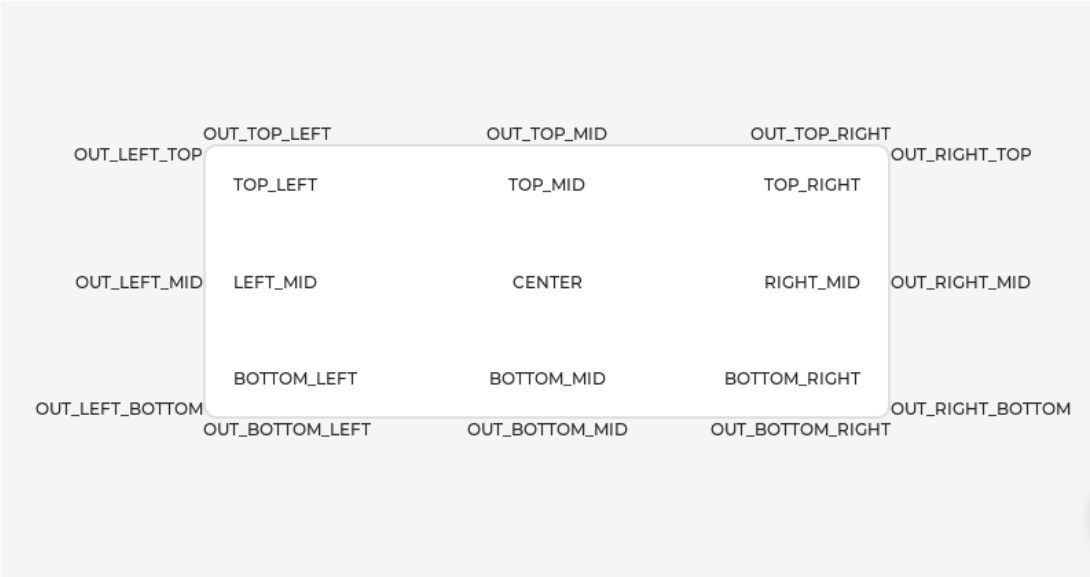

第二个参数为对齐类型，根据图标进行选择

参照父对象对齐后再设置坐标位置：lv_obj_align(obj, LV_ALIGN_CENTER, x, y);

1. obj：要对齐的目标组件（对象）
2. LV_ALIGN_CENTER：对齐参考点（枚举值）
   • LV_ALIGN_CENTER 表示 "以父对象的中心为参考点"
   • 其他常用参考点：LV_ALIGN_TOP_LEFT（父对象左上角）、LV_ALIGN_BOTTOM_RIGHT（父对象右下角）等
3. x：在参考点基础上的 X 轴偏移量（像素），正数向右，负数向左
4. y：在参考点基础上的 Y 轴偏移量（像素），正数向下，负数向上

参照另一个对象（无父子关系）对齐后设置坐标：lv_obj_align_to(obj_to_align, obj_reference, LV_ALIGN_..., x, y)；

1. obj_to_align：需要被对齐的目标对象（要移动的组件）
2. obj_reference：作为参考的对象（基准组件）
3. LV_ALIGN_...：对齐方式（枚举值），指定两个对象的对齐点
   • 例如 LV_ALIGN_RIGHT_MID 表示 "目标对象的左中对齐参考对象的右中"
   • 其他常用值：LV_ALIGN_BOTTOM_LEFT（目标对象上左对齐参考对象下左）、LV_ALIGN_TOP_RIGHT（目标对象下右对齐参考对象上右）等
4. x：对齐后的 X 轴额外偏移量（像素）
5. y：对齐后的 Y 轴额外偏移量（像素）

3. 获取位置 (Get Position)

获取 x 轴坐标位置 ( 在⽗对象之内 ) ：

lv_obj_get_x(obj);

lv_obj_get_x2(obj);

获取 y 轴坐标位置 ( 在⽗对象之内 ) ：

lv_obj_get_y(obj);

lv_obj_get_y2(obj);

获取 x 轴坐标位置 ( 对⻬之后 ) ： lv_obj_get_x_aligned(obj);

获取 y 轴坐标位置 ( 对⻬之后 ) ： lv_obj_get_y_aligned(obj);

五：LVGL盒子模型

LVGL 遵循 CSS 的 border-box 模型。

对象的 “ 盒⼦ ” 由以下部分构成：

边界 (bounding) ：元素的宽度 / ⾼度围起来的区域 ( 整个盒⼦ ) 。

轮廓 (outline) ：盒⼦之间的距离，确认代之的是轮廓 (outline) 。它是绘制于元素 ( 盒⼦ ) 周围的⼀条线，它不 占据空间，位于边框边缘的外围，可起到突出元素 ( 盒⼦ ) 的作⽤。在浏览器⾥，当⿏标点击或使⽤ Tab 键让⼀ 个选项或者⼀个图⽚获得焦点的时候，这个元素就会多了⼀个轮廓框围绕。轮廓 (outline) 。

边框 (border) ：边框有⼤⼩和颜⾊等属性 ( 相当于盒⼦的厚度和它的颜⾊ ) 。

填充 (padding) ：对象两侧与其⼦对象之间的空间 ( 盒⼦的填充物 ) 。

内容 (content) ：如果边界框按边框宽度和填充的⼤⼩缩⼩，则显⽰其⼤⼩的内容区域 ( 盒⼦实际装东西的区 域 ) 。

LVGL 的盒⼦模型是我们理解对象 ( 部件 ) 的组成，修改对象的样式，实现对对象的布局、处理对象排列等等的关键。

• 当你设置对象的宽⾼（如 lv_obj_set_size(obj, 100, 50)）时，这个值包含了边框和填充，⽽不仅是内容区域。
• 内容区域的实际⼤⼩ = 边界宽⾼ - 边框宽度 ×2 - 填充 ×2。

假设⼀个对象设置为：

• 宽⾼：100px × 50px（边界⼤⼩）
• 边框宽度：2px（左右 / 上下各 2px）
• 填充：左右各 10px，上下各 5px
• 内容区域宽度 = 100px - 2px×2（边框） - 10px×2（填充） = 76px
• 内容区域⾼度 = 50px - 2px×2（边框） - 5px×2（填充） = 36px

六：对象的样式（ Styles ）

在 lvgl 中 styles ⽤于设置对象的外观：

样式是⼀个 lv_style_t 变量，它可以保存边框宽度、⽂本颜⾊等属性。

将样式 ( 变量 ) 分配给对象就可以改变其外观。在赋值过程中，可以指定⽬标部分和⽬标状态。

⼀个样式可以给多个对象使⽤（正常样式）。

样式可以级联，也就是可以将多个样式分配给⼀个对象。所以，我们不⽤将所有属性都在⼀个样式中指定， 可以通过多个样式组合的形式指定。

LVGL 会优先使⽤我们定义的样式，如果没有就会使⽤默认值。 后来添加的样式具有更⾼的优先级。也就是说如果在两种样式中指定了同⼀个属性，则将使⽤最后添加的样 式。

如果对象中未指定某些属性（例如⽂本颜⾊），就会从⽗级继承。

上⾯说的是 “ 正常 ” 样式，对象还有本地样式，它⽐ “ 正常 ” 样式具有更⾼的优先级。 可以定义有过渡效果的样式。

默认有⼀个样式主题，我们也可以⾃⼰定义样式主题，作为默认的样式主题使⽤。

1. 样式的使⽤

初始化样式样式存储在 lv_style_t 变量中。

样式变量应该是 静态 、全局或动态分配 的。 也就是它们不能是函数中的局部变量，因为当函数结束时它们会被销毁。样式初始化⽰例：

static lv_style_t style_obj;

lv_style_init(&style_obj);

2.设置样式属性

初始化后，就可以设置属性

lv_style_set_<property_name>(&style, <value>);

1. lv_style_set_<property_name>：函数名的前缀固定为 lv_style_set_，后面接具体的样式属性名（如 bg_color 表示背景色，border_width 表示边框宽度）。
2. &style：指向 lv_style_t 类型变量的指针，即要修改的样式对象。
3. <value>：该样式属性的具体值（根据属性类型不同而变化，如颜色值、数值、枚举等）。

示例：

lv_style_set_bg_color(&style_obj, lv_color_hex(0x000000));      // 设置背景色lv_style_set_text_color(&style_obj, lv_color_hex(0xc43e1c));    // 设置文字颜色

3. 添加（应用）样式到对象

lv_obj_add_style(obj, &style,<selector> )

1. obj：要应用样式的目标对象（如按钮、容器等）。
2. &style：指向已初始化的 lv_style_t 样式变量的指针，即要应用的样式。
3. <selector>：样式选择器，用于指定样式生效的对象状态或部件，常用值包括：
   • LV_STATE_DEFAULT：默认状态（未被点击、未选中时）
   • LV_STATE_PRESSED：被按下时的状态
   • LV_STATE_CHECKED：被选中时的状态（如复选框勾选后）
   • LV_STATE_FOCUSED：获得焦点时的状态（如通过键盘选中）
   • LV_PART_MAIN：对象的主要部分（默认值，可省略）
   • 其他部件（如 LV_PART_INDICATOR 用于滑块的指示器部分）

示例：

lv_obj_add_style(obj, &style_obj, 0);                   // 默认状态: LV_STATE_DEFAULT

lv_obj_add_style(obj, &style_obj, LV_STATE_PRESSED);  // 按下状态，当对象被按下的时候应用该样式

4. 获取样式属性

我们可以获取属性的最终值（考虑级联、继承、本地样式和转换），接⼝函数是这样的格式： lv_obj_get_style_<property_name>(obj, <part>);

1. lv_obj_get_style_<property_name>：函数名前缀固定为 lv_obj_get_style_，后面接具体的样式属性名（如 bg_color 表示背景色，border_width 表示边框宽度）。
2. obj：要查询的目标对象（如按钮、标签等）。
3. <part>：指定对象的部件（如 LV_PART_MAIN 表示主部件），复杂对象可能包含多个部件（如滑块的轨道、指示器等）。
4. 返回值：该样式属性的当前生效值（类型与属性对应，如颜色值、数值等）

函数使⽤对象的当前状态，如果没有更好的候选对象，则返回默认值。

示例：

lv_color_t color = lv_obj_get_style_bg_color(obj, LV_PART_MAIN);//获取对象主部件当前生效的背景色

5. 删除样式

删除对象的所有样式： lv_obj_remove_style_all(obj);

删除对象的特定样式： lv_obj_remove_style(obj, &style_obj, selector);

6. 本地样式

除了 “ 普通 ” 样式外，对象还可以存储 本地样式 ( 私有样式 ) 。

本地样式与普通样式类似，但是它不能在其他对象之间共享。如果使⽤本地样式，将⾃动分配局部样式，并在删除对象时释放。

本地样式对于向对象添加本地⾃定义很有⽤。 本地样式的接⼝函数是这样的格式：

lv_obj_set_style_<property_name>(lv_obj_t *obj, <value>, lv_part_t part);

示例：

lv_obj_set_style_bg_color(parent, lv_color_hex(0xc43e1c), 0);   // 通过本地样式(私有样式)设置背景色

删除本地样式的时候我们只删除某⼀个样式：

lv_obj_remove_local_style_prop(obj, LV_STYLE_..., selector)；

示例：

lv_obj_remove_local_style_prop(parent, LV_STYLE_BG_COLOR, 0);   // 删除通过本地样式(私有样式)设置的背景色

七：LVGL 对象的事件

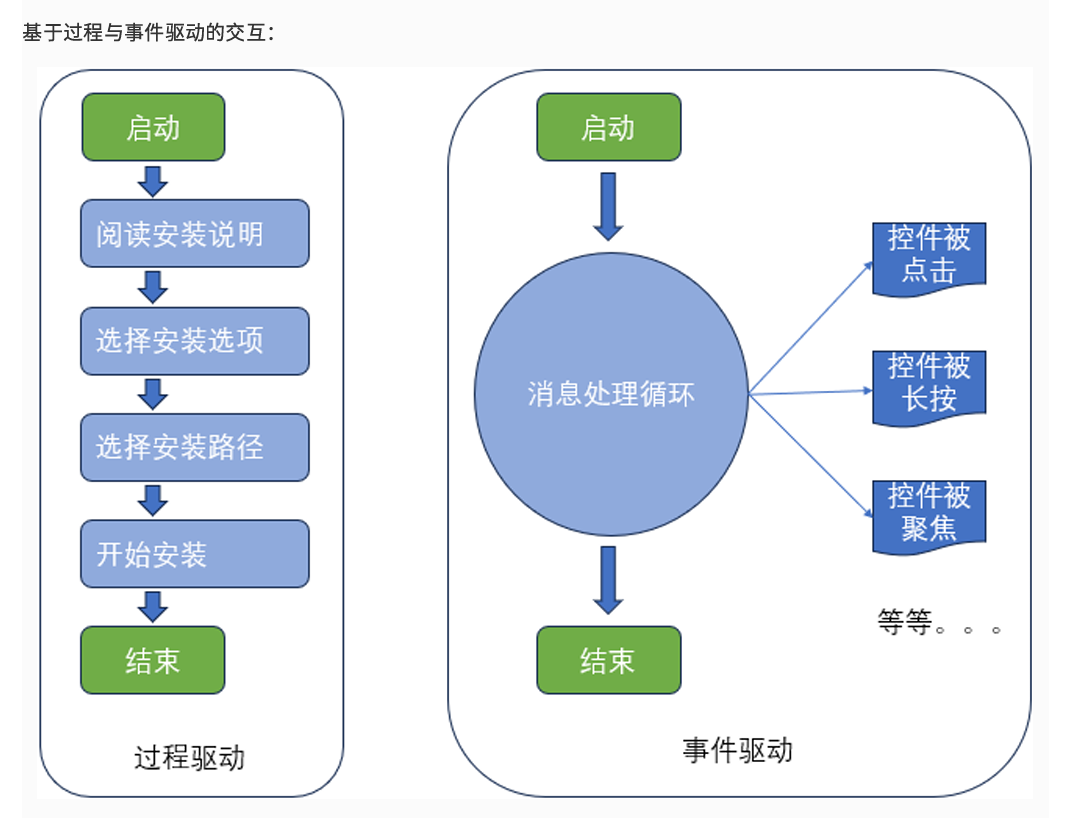

什么是事件？

当发⽣⽤⼾可能感兴趣的事情时， LVGL 中会触发事件并作出相应的处理（反馈），例如当⼀个对象：

被点击 ，滚动 ，数值改变 ，重绘 ，等等。

1. 使用事件

1）. 添加事件： lv_obj_add_event_cb(obj, event_cb, event_code, user_data);

2）. 发送事件 lv_obj_send_event(obj, event_code, param);

3）. 删除事件 lv_obj_remove_event_cb(obj, event_cb);

lv_obj_remove_event_dsc(obj, event_dsc); //event_dsc 是 lv_obj_add_event_cb 返回的指针

示例：

lv_obj_add_event_cb(obj1, my_event_cb, LV_EVENT_ALL, label);//将给obj1添加事件回调函数，所有的事件类型都能触发该回调函数

2.事件类型 (event_code)

输⼊设备事件 (Input device events)

绘图事件 (Drawing events)

其他事件 (Special events)

特殊事件 (Other events)

⾃定义事件 (Custom events)

3.事件回调函数的 lv_event_t 参数

事件回调函数只有⼀个参数，函数原型如下： static void my_event_cb(lv_event_t * e);

这个参数包含了很多信息，其中我们常⽤的有 ：

获取触发的事件代码： lv_event_code_t code = lv_event_get_code(e);

获取触发事件的对象： lv_obj_t * target = lv_event_get_target(e);

获取最初触发事件的对象 ( 事件冒泡 ) ： lv_obj_t * target = lv_event_get_current_target(e);

获取事件传递的⽤⼾数据：

lv_event_get_user_data(e); 获取使⽤ lv_obj_add_event_cb 函数传递的⽤⼾数据 lv_event_get_param(e); 获取使⽤ lv_obj_send_event 函数传递的⽤⼾数据

4.事件与对象之间的关系

⼀个事件回调函数可给多个对象使⽤。

我们创建了⼀个事件处理函数之后是可以给不同的对象使⽤的。

⼀个对象可以使⽤多个事件回调函数

我们创建的对象可以绑定多个事件，⽐如⼀个事件是处理点击类型的事件，⼀个事件处理按下类型的 事件等等。

如果传⼊的⽤⼾数据不⼀样，⼀个对象可以绑定同⼀个事件回调函数多次，事件将按照添加的顺序调⽤。例如：

lv_obj_add_event_cb(obj, my_clicked_event_cb, LV_EVENT_CLICKED, &num1); lv_obj_add_event_cb(obj, my_clicked_event_cb, LV_EVENT_CLICKED, &num2);

5.事件冒泡

如果对象启⽤了 lv_obj_add_flag(obj, LV_OBJ_FLAG_EVENT_BUBBLE) ，该对象的所有事件将会发送到该对象的⽗级。如果⽗级也启⽤了 LV_OBJ_FLAG_EVENT_BUBBLE ，那么事件继续发送到他的⽗级，依此类推。

lv_event_get_target(e); 获取触发事件的当前对象。

lv_event_get_current_target(e); 获取事件冒泡的⽗对象

八：LVGL 定时器（ lv_timer ）

LVGL 的定时器就是会按照指定周期（单位：毫秒 ms ）执⾏的函数。

LVGL 有⼀个内置的计时器系统。我们可以注册⼀个函数，让它定期被调⽤，这个函数我们可以称之为定时器处理任务。

这些定时器任务在 lv_task_handler() 中进⾏处理和调⽤，需要每隔 x 毫秒调⽤⼀次。

定时器是⾮抢占式的，这也就是说⼀个定时器不能中断另⼀个定时器。

因此，我们可以在定时器回调函数中调⽤任 何与 LVGL 相关或⽆关的函数。

1. 创建定时器：

lv_timer_t * timer = lv_timer_create(timer_cb, period_ms, user_data);

可以通过 lv_timer_create 返回的定时器句柄 ”timer“ 变量，修改定时器的参数。

timer_cb ：定时器回调函数原型： void (*lv_timer_cb_t)(lv_timer_t *)

period_ms ：定时器执⾏周期，以毫秒 (ms) 为单位

user_data ：⽤⼾数据， void * 类型的指针

示例：

 //定时器每 100 毫秒触发一次，定时器触发时会调用回调函数 my_timer1。

 timer1 = lv_timer_create(my_timer1, 100, &user_data);

static void my_timer1(lv_timer_t * timer)

{

    int *user_data = lv_timer_get_user_data(timer);

    uint32_t idle = lv_timer_get_idle();

    LV_LOG_USER("my_timer1 user_data: %d, idle: %d", *user_data, idle);

}

2. 准备与重置定时器

lv_timer_ready(timer); //使计时器在下次调用lv_timer_handler()时运行。

lv_timer_reset(timer);//重置计时器的周期。在定义的毫秒周期过去后，它将再次被调用

示例：

先看默认情况（不调用这两个函数）：

定时器创建后，会按照固定周期执行：

• 0ms：创建定时器，开始计时
• 1000ms：触发 timer_cb（第一次执行）
• 2000ms：触发 timer_cb（第二次执行）
• 3000ms：触发 timer_cb（第三次执行）
• ... 以此类推，每 1 秒执行一次

1. lv_timer_ready(timer)：立即执行一次回调，不打乱原有周期

作用：不管当前计时到了多少，立刻调用立即执行一次回调，之后仍然按原周期继续计时。

示例时间线：

• 0ms：创建定时器，开始计时（原本应在 1000ms 第一次执行）
• 500ms：调用 lv_timer_ready(timer) → 立即执行 timer_cb（提前执行）
• 1000ms：按照原周期，再次执行 timer_cb（第二次执行）
• 2000ms：第三次执行
• ... 后续仍每 1 秒执行一次

2. lv_timer_reset(timer)：重置计时，延后下一次执行

作用：不触发回调，但会把 “下一次执行时间” 从现在重新计算，相当于 “推迟” 下一次执行。

示例时间线：

• 0ms：创建定时器，开始计时（原本应在 1000ms 第一次执行）
• 800ms：此时距离下一次执行只剩 200ms，调用 lv_timer_reset(timer) → 重置计时
• 1800ms：（从 800ms 开始再算 1000ms）第一次执行 timer_cb
• 2800ms：第二次执行
• ... 后续每 1 秒执行一次

3. 设置定时器的参数

lv_timer_set_cb(timer, new_cb); // 设置新的回调函数

lv_timer_set_period(timer, new_period); // 设置新的时间周期

lv_timer_set_user_data(timer, new_user_data); // 设置新的⽤⼾数据

4. 设置重复次数

使⽤ lv_timer_set_repeat_count(timer, count) 接⼝让指定的定时器指定重复的次数。

当定时器调⽤了定义的次数后，它会⾃动被删除。将计数设置为 -1 表⽰⽆限重复。

5. 启⽤和禁⽤定时器使⽤ lv_timer_enable(en) 来启⽤或禁⽤定时器。

6. 暂停和恢复

lv_timer_pause(timer); // 暂停指定的定时器。

lv_timer_resume(timer); // 恢复指定的定时器。

其他用法：

可以通过 lv_timer_create_basic() 在不指定任何参数的情况下创建⼀个新定时器

可以使⽤ lv_timer_get_idle 函数获取 lv_task_handler() 函数的空闲百分⽐时间。

请注意，它并不测量整个 系统的空闲时间，仅测量 lv_task_handler() 的空闲时间。 如果在操作系统中使⽤ lvgl 定时器调⽤ lv_task_handler() ，这可能会产⽣误导，因为它实际上不能测量操作系统在空闲线程中的消耗时间。

问题：

如何删除一个定时器？

void lv_timer_delete(lv_timer_t * timer)//删除指定定时器

如果创建了⼀个控件，⽐如 label ；还创建了⼀个 timer ，并且将前⾯创建的 label 作为⽤⼾数据传递给这个 timer ，然后在这个 timer 的回调函数中这个 label 进⾏了处理，⽐如刷新显⽰某些数据；那么如何合理、合法 ( 指针 ) 地删除这个 timer ？

关键原则：

1. 删除顺序：必须先删除定时器，再删除被其引用的控件（如 label）。如果先删控件，定时器回调可能仍会访问已释放的内存（导致崩溃）。
2. 指针置空：删除后将指针设为 NULL，后续代码可通过判断 NULL 避免操作野指针。
3. 回调检查：在定时器回调中，先判断用户数据（如 label）是否为 NULL，再执行操作（防止删除过程中仍有回调触发）。

https://lvgl.100ask.net/9.1/overview/timer.html
