VR音游音符轨道系统开发实录与原理解析

在 VR 音游的开发过程中，音符轨道系统是最核心的交互与可视化部分。本文结合一次完整的开发实录，分享从核心原理与设计到VR内容构建的完整过程，帮助读者快速理解音符轨道系统的实现思路。

文章目录

VR音游音符轨道系统开发实录与原理解析
- 一、实录结果
- 二、VR内容开发步骤
- - 1. 准备音符与交互逻辑
  - 2. 创建谱面
  - 3. 绘制音轨
  - 4. 预制件与音频替换
- 三、原理解析（音符轨道系统）
- - 1. 音符轨道（Note Track）
  - 2. 轨迹调节与偏移控制
  - 3. 音符触摸激活
  - 4. 谱面编辑工具（Editor 功能）
- 四、总结与展望
- - 1. 成果回顾：从零到一的核心突破
  - 2. 技术总结：核心设计理念
  - 3. 开发难点与问题反思
  - 4. 优化策略与改进方向
  - 5. 团队协作与工作流反思
  - 6. 未来展望：从工具到框架

一、实录结果

在初版功能验证阶段，我们已经实现了以下效果：

音符可触摸激活：手部模型触碰音符后，触发粒子特效与音效反馈。
动态轨道：轨道随着音乐律动产生波形滚动，呈现「声波向后流动」的视觉。
多轨并行：支持多条轨道同时渲染与编辑，便于复杂谱面设计。
谱面可视化编辑：Unity 编辑器中可通过拖拽方块直观配置音符时机与轨道位置。

⚠️ 当前为功能调测版本，并非最终实现，仅展示核心效果。

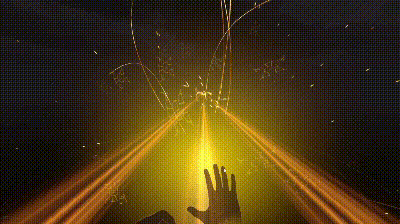

功能实录效果

二、VR内容开发步骤

本节记录 VR 内容制作的主要流程，便于美术、策划与程序协同工作。

1. 准备音符与交互逻辑

美术资产
- 普通状态音符
- 激活状态音符

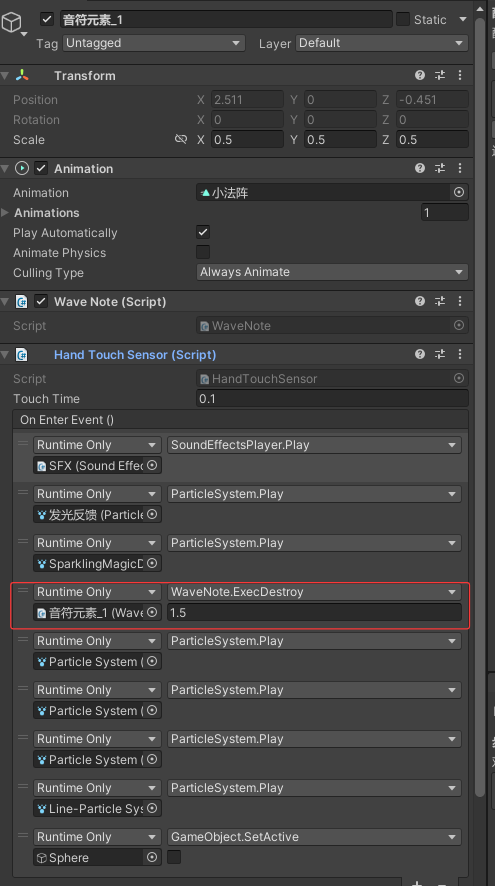

挂载脚本
- 在音符对象上挂载：
  - WaveNote（管理音符生命周期）
  - HandTouchSensor（检测手部触碰）
事件绑定
在 HandTouchSensor.OnEnterEvent 中绑定 waveNote#ExecDestroy(float) 方法。
- 当手部 Mesh 与音符碰撞时触发
- 播放特效 + 1.5s 后销毁音符对象

2. 创建谱面

新建 NoteAsset
在 Assets/... 路径下右键 → Create/NoteAsset
谱面数据结构
- NoteAsset：一条轨道对应一个音符序列
- NoteConfig：每个音符的具体数据（Prefab、时间戳、类型）

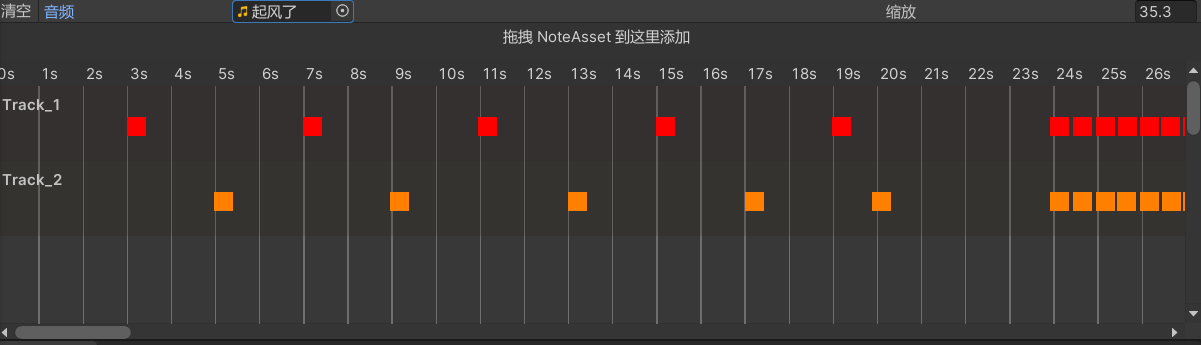

编辑器工具
实现了一个可视化编辑工具：
- 横坐标：时间（秒）
- 纵坐标：轨道索引
- 每个音符为一个可编辑小方块

3. 绘制音轨

基础逻辑
- 使用 LineRenderer 绘制轨迹线条
- 音轨波形由音频振幅驱动

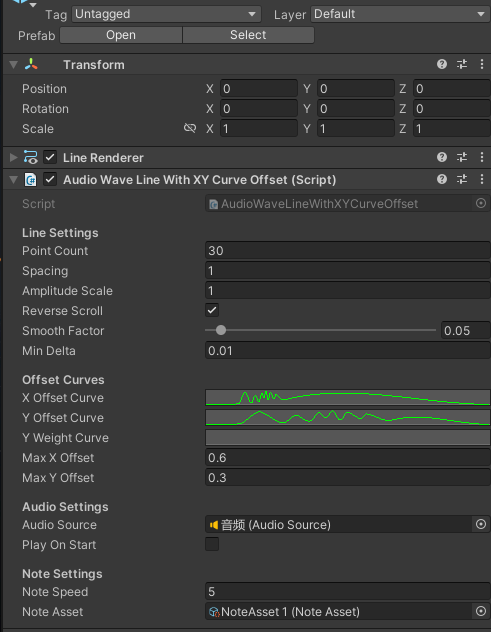

挂载脚本
- AudioWaveLineWithXYCurveOffset
- 支持参数调节与实时预览

  参数说明：

分类	参数	类型	默认值	说明
Line Settings	`pointCount`	int	100	波形采样点数量，决定 `LineRenderer` 绘制精度。数值越大轨迹越平滑，但性能开销越高。
	`spacing`	float	1f	相邻点在 Z 轴上的间距，控制轨迹长度与密度。
	`amplitudeScale`	float	20f	音频振幅的放大倍数，用于控制轨道波动幅度。
	`reverseScroll`	bool	false	是否反向滚动轨迹： `false` → 声波从起点向末端传递； `true` → 声波从末端向起点回滚。
	`smoothFactor`	float (0~1)	0.2f	平滑插值系数，值越小轨迹更新越缓慢，值越大则更快贴合目标振幅。
	`minDelta`	float	0.01f	振幅更新的最小阈值，小于该差值时不更新，避免轨迹抖动。
Offset Curves	`xOffsetCurve`	AnimationCurve	null	控制轨迹随播放进度的 X 偏移曲线，横向位移。
	`yOffsetCurve`	AnimationCurve	null	控制轨迹随播放进度的 Y 偏移曲线，纵向位移。
	`yWeightCurve`	AnimationCurve	null	Y 偏移的权重分布曲线，决定偏移量如何沿轨迹长度渐变。
	`maxXOffset`	float	1f	X 轴偏移的最大值，配合 `xOffsetCurve` 使用。
	`maxYOffset`	float	5f	Y 轴偏移的最大值，配合 `yOffsetCurve` 使用。
Audio Settings	`audioSource`	AudioSource	-	播放并驱动轨迹波动的音频源。
	`playOnStart`	bool	true	是否在 Start 时自动播放音频。
Note Settings	`noteSpeed`	float	5f	生成的音符沿轨迹移动速度。
	`noteAsset`	NoteAsset	null	谱面配置文件，包含时间戳与音符 Prefab 数据。

4. 预制件与音频替换

已实现可复用的预制件，包含轨道 + 音符逻辑
更换音频时，只需在 AudioSource 组件中替换 clip 即可

三、原理解析（音符轨道系统）

核心逻辑已封装，此处梳理关键设计点，便于理解与扩展。

特别说明：这里是原理解析，并非从零到一的教程。

1. 音符轨道（Note Track）

音符轨道是所有音符的承载与可视化基础。

方向与布局
- 沿 Z 轴负方向延伸 (0,0,0) → (0,0,-100)
- 位于 YoZ 平面
- 波形起点固定在 (0,0,0)
音乐律动效果
- 波形驱动：音频振幅映射到 LineRenderer
- 波形传播：波形从起点向末端滚动，产生「声波流动」感
- 输入格式：支持 MP3 音频

2. 轨迹调节与偏移控制

X 轴偏移
- xOffsetCurve 控制起点的横向偏移
- 偏移效果随轨迹滚动传递
Y 轴偏移
- yOffsetCurve 控制纵向偏移
- yWeightCurve 实现平滑渐变，区别于旧逻辑只作用首点
振幅叠加
- 振幅波形与 X/Y 偏移曲线叠加，形成最终轨迹
平滑控制
- smoothFactor 用于调节偏移与振幅滚动的过渡
可视化编辑
- 在 Unity Inspector 中可实时调整：
  - xOffsetCurve
  - yOffsetCurve
  - yWeightCurve
- 支持实时预览

3. 音符触摸激活

手势识别：通过手部 Mesh 的空间位置感知
碰撞检测：音符带碰撞体，手部触碰触发：
- 激活逻辑
- 播放音效/光效
- 控制音符销毁

4. 谱面编辑工具（Editor 功能）

用于 Unity 内部谱面制作与调试。

多轨支持
- 每个 NoteAsset 对应一条轨道
- 支持多轨并行编辑
时间/轨道可视化
- 横轴：时间戳（秒）
- 纵轴：轨道索引
音符编辑
- 每个 NoteConfig 显示为方块，可拖拽编辑
- 可配置 Prefab、时间戳、类型
轨道颜色分配
- 按彩虹色自动循环分配（红 → 橙 → 黄 → 绿 → 蓝 → 靛 → 紫）

四、总结与展望

在整个 VR 音游的开发过程中，音符轨道系统无疑是最核心的组成部分。它既是玩家的主要交互目标，也是音乐与视觉之间的桥梁。通过这一次开发实录，我完成了从 音符可视化、轨道生成、交互逻辑、谱面编辑工具 到 运行调试与问题修复 的全链路开发，逐步构建了一个可运行的 VR 音游基础框架。

下面，将从 成果回顾、技术总结、开发难点、优化策略、团队协作以及未来展望 六个方面，系统性地总结整个开发过程中的经验与思考。

1. 成果回顾：从零到一的核心突破

首先，让我们简要回顾一下最终实现的关键功能点：

音符触摸反馈
玩家在 VR 中使用手部模型与音符发生碰撞时，会触发音效与粒子特效，并在一定延时后销毁音符对象。这种“触即有反馈”的机制大幅增强了沉浸感。
轨道动态波形
轨道不再是僵硬的直线，而是随着音乐振幅动态波动。波形自起点向 Z 轴负方向流动，形成了“声音可视化”的效果，让玩家仿佛置身于音乐律动的空间之中。
多轨并行与可扩展性
借助 NoteAsset 与 NoteConfig 的数据结构设计，我们实现了多轨并行的谱面配置能力。无论是单轨练习模式还是多轨复杂乐曲，都能够轻松覆盖。
可视化谱面编辑工具
在 Unity 编辑器内部，我们实现了一个直观的可视化编辑工具。通过横轴时间、纵轴轨道的二维坐标系，策划可以像搭积木一样拖拽音符，极大提升了谱面设计效率。

这四点不仅覆盖了 VR 音游的 核心玩法体验，也打通了 开发→制作→运行 的闭环流程，标志着系统的初步成功。

2. 技术总结：核心设计理念

在技术层面，音符轨道系统的开发遵循了几个关键原则：

解耦与模块化
音符生命周期由 WaveNote 管理，交互检测由 HandTouchSensor 实现，轨迹绘制由 AudioWaveLineWithXYCurveOffset 负责。各模块之间通过事件进行通信，减少了耦合度。
数据驱动
NoteAsset 承载一条轨道的所有音符信息，NoteConfig 记录音符细节。播放时系统只需遍历数据并实例化音符对象即可。这种“数据即逻辑”的思路，使谱面编辑与运行逻辑完全分离，方便策划独立迭代。
曲线控制与平滑过渡
借助 Unity 的 AnimationCurve，实现了轨迹的 X/Y 偏移与振幅叠加效果。尤其是引入 yWeightCurve 之后，轨迹在首点与末点之间的过渡更加平滑，解决了早期版本“轨迹扭曲”的问题。
即时可视化调试
所有轨迹曲线参数均可在 Inspector 面板实时调整，配合音频播放预览，开发者能够快速验证视觉效果并迭代优化。

这四个理念共同保证了系统的 清晰结构 与 灵活可扩展性。

3. 开发难点与问题反思

任何一个复杂系统的落地，都会经历从问题暴露到逐步解决的过程。本项目中，主要遇到以下难点：

轨迹平滑度问题
- 问题：早期轨迹只在首点叠加偏移，导致后续点位无法保持平滑，轨迹在视觉上出现不自然的断裂感。
- 解决：引入 yWeightCurve 并将偏移效果分段加权，使得整个轨迹能够实现渐变式过渡。
音符判定延迟
- 问题：在交互测试中发现，若音符销毁过快，手部稍有延时便无法触发交互。
- 解决：增加销毁延时（如 1.5 秒缓冲），同时调整碰撞体大小，让交互容错率提升。
编辑器滚动条问题
- 问题：长时音频谱面在编辑器中无法完全显示，横向视野不足。
- 解决：加入水平滚动条与轨道缩放功能，确保无论音频长短，都能方便地进行谱面编辑。
性能开销问题
- 问题：在同时渲染多条轨迹和大量音符时，帧率出现下降。
- 解决：通过 LineRenderer 批处理、音符对象池复用、粒子特效简化，逐步降低 GPU 与 CPU 压力。

这些问题的暴露与解决，不仅帮助我们构建了更健壮的系统，也为后续迭代积累了宝贵的经验。

4. 优化策略与改进方向

在现有成果的基础上，还有许多可以优化与扩展的方向：

玩法扩展
- 增加长按音符、滑动音符、组合音符等多样化交互。
- 支持手势识别，如手掌张合或手势方向与音符轨迹绑定。
视觉效果升级
- 引入 Shader 动态材质，让轨迹随频谱能量发生色彩与形态变化。
- 增加背景动态场景（如随音乐脉动的环境光）。
工具链完善
- 自动谱面生成：基于音频特征点（如节拍、鼓点）自动生成基础谱面，再由策划人工修正。
- 外部数据兼容：支持导入标准音游谱面文件（如 osu!、StepMania 格式），提升可扩展性。
性能优化
- 使用 GPU Instancing 优化音符渲染。
- 通过延迟加载、按需销毁减少内存占用。
- 针对 VR 设备进行特殊优化，保证 90Hz+ 的渲染稳定性。
