嵌入式解谜日志之数据结构—基本概念

news 2025/9/8 9:25:34

数据结构

（1）定义：相互之间存在一种或多种特定关系的数据元素的集合

（2）逻辑结构分类：

集合：所有数据在同一集合中，关系平等
线性：数据和数据之间一对一的关系
树：一对多（目录）
图：多对多（地图，网）

（3）物理结构（在内存当中的存储关系）

顺序存储：数据存放在连续的存储单位中。逻辑关系和物理关系一致
链式：数据存放的存储单位是随机或任意的，可以连续也可以不连续

struct Per数据元素
{char name;//数据项int age;char phone;
}struct Per list[100]; //数据对象

数据对象为一个集合——》包含了多个数据元素——》数据元素有多个数据项组成——》数据项由变量组成

（4）数据的类型：ADT（abstruct datatype）：是指一组性质相同的值的集合及定义在此集合上的一些操作的总称。

抽象数据类型=数学模型+操作

（5）程序=数据+算法

1.算法

是解决特定问题求解步骤的描述，计算机中表现为指令的有限序列，每条指令表示一个或多个操作。（函数及函数的调用）

①算法的特征

输入输出特性：输入是可选的，输出是必须的（可以没有传参）
有穷性：执行的步骤会自动结束，不能是死循环，并且每一步是在可以接受的时间内完成（不能死循环，并且每一步都可以在接受的时间内完成）
确定性：同一个输入，会得到唯一的输出
可行性：每一个步骤都是可以实现的

②算法设计要求

正确性
- 语法正确
- 合法的输入能得到合理的结果
- 对非法的输入，给出满足要求的规格说明
- 对精心选择，甚至刁难的测试都能正常运行，结果正确
可读性：便于交流，阅读，理解（画流程图，给程序备注）
健壮性：输入非法数据，能进行相应的处理，而不是产生异常
高效性：存储低，效率高（代码简化）

③算法时间复杂度分析（衡量算法的好坏）

算法时间复杂度是执行这个算法所花时间的度量。

④时间复杂度推导规则：（事前分析法）

用常数1取代运行时间中的所有加法常数
在修改后的运行函数中，只保留最高阶项
如果最高阶存在且不是1，则取除这个项相乘的常数

⑤常见时间复杂度排序

O(1) < O(logn) < O(N) < O(nlogn) < O(n²) （for嵌套）< O(n³) < O(2ⁿ) < O(n!) < O(nⁿ)

时间复杂度越小越好算法越好

// 示例1：基本循环
int i, sum; // 8
for(10000)    // n次循环
{sum = i+sum;  // 2n +3
}
a = c;
b = c;
a = d;
// 时间复杂度：O(n)// 示例2：数学公式计算
int n;  // 4
n = (n+1)*n/2;  // 4
// 时间复杂度：O(1)// 示例3：嵌套循环
for(i=0; i<n; i++)  // n次
{for(j=0; j<n; j++)  // n次{// 执行操作}
}
// 时间复杂度：O(n²)

线性表：零个或多个数据元素的有限序列

顺序表：存储空间是连续的

特征：支持随机访问--head+5 head[0] O(1)

劣势：①插入，删除需要整体移动 O(N)

②不支持动态存储功能。（空间不能随着使用量自动变化，需要手动修改）

（1）线性表特征

元素之间是有顺序的
如果存在多个元素，第一个元素无前驱，最后一个没有后继
其他的元素只有一个前驱和一个后继
当线性表元素的个数n（n>=0）定义为线性表的长度
当n=0时，为空表
在非空的表中每个元素都有一个确定的位置

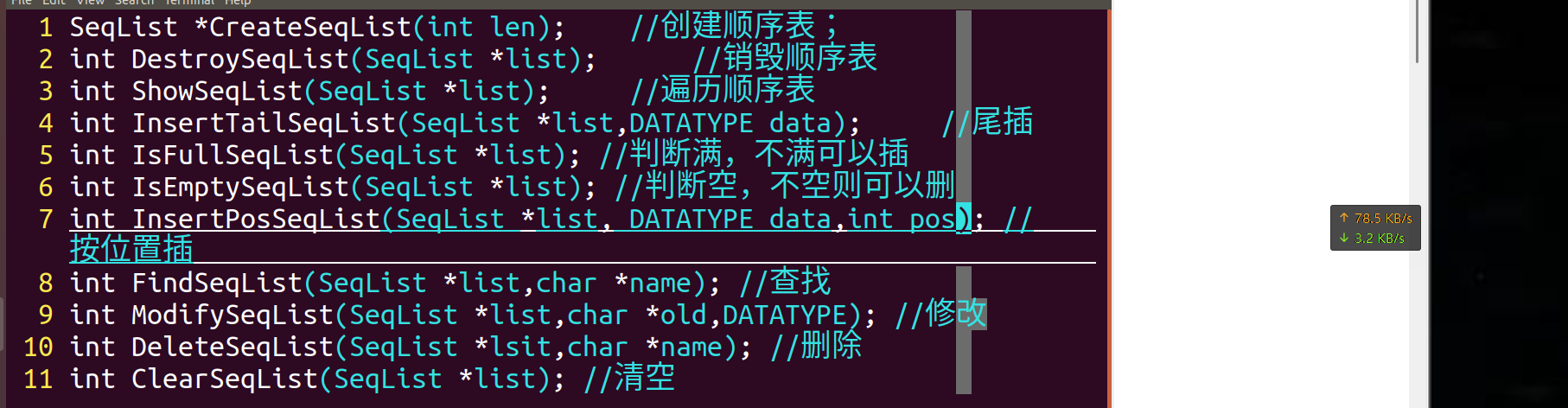

（2）线性表的常规操作ADT

typedef struct person
{char name[32];char sex;int age;int score;
}DATATYPE;    //给结构体struct person取个别名：DATATYPEtypedef struct list
{DATATYPE *head;     //数组指针int Tlen;        //数组的容量int Clen;        //数组有效元素个数
}Seqlist;            //表头结构
/** 创建顺序表* 参数：len - 顺序表的初始容量* 返回值：成功返回创建的顺序表指针，失败返回NULL*/
SeqList *CreateSeqList(int len);/** 销毁顺序表* 参数：list - 要销毁的顺序表指针* 返回值：0表示成功，非0表示失败*/
int DestroySeqList(SeqList *list);/** 显示顺序表中的所有元素* 参数：list - 要显示的顺序表指针* 返回值：0表示成功，非0表示失败（如顺序表为空或不存在）*/
int ShowSeqList(SeqList *list);/** 在顺序表尾部插入元素* 参数：list - 目标顺序表指针；data - 要插入的数据元素* 返回值：0表示成功，非0表示失败（如顺序表已满）*/
int InsertTailSeqList(SeqList *list, DATATYPE data);/** 判断顺序表是否已满* 参数：list - 要判断的顺序表指针* 返回值：1表示已满，0表示未满，-1表示参数无效*/
int IsFullSeqList(SeqList *list);/** 判断顺序表是否为空* 参数：list - 要判断的顺序表指针* 返回值：1表示为空，0表示非空，-1表示参数无效*/
int IsEmptySeqList(SeqList *list);/** 在顺序表指定位置插入元素* 参数：list - 目标顺序表指针；data - 要插入的数据元素；pos - 插入位置（从0开始）* 返回值：0表示成功，非0表示失败（如位置无效或表已满）*/
int InsertPosSeqList(SeqList *list, DATATYPE data, int pos);/** 在顺序表中查找指定名称的元素* 参数：list - 要查找的顺序表指针；name - 要查找的名称字符串* 返回值：成功返回元素位置索引（从0开始），失败返回-1*/
int FindSeqList(SeqList *list, char *name);/** 修改顺序表中指定名称元素的数据* 参数：list - 目标顺序表指针；old - 要修改的元素名称；new - 新的数据* 返回值：0表示成功，非0表示失败（如未找到对应元素）*/
int ModifySeqList(SeqList *list, char *old, DATATYPE new);/** 删除顺序表中指定名称的元素* 参数：list - 目标顺序表指针；name - 要删除的元素名称* 返回值：0表示成功，非0表示失败（如未找到对应元素）*/
int DeleteSeqList(SeqList *list, char *name);/** 清空顺序表中的所有元素（保留表结构）* 参数：list - 要清空的顺序表指针* 返回值：0表示成功，非0表示失败*/
int ClearSeqList(SeqList *list);

代码示例

01typedef.c

typedef unsigned int u32_t; // 定义别名
#include <string.h>typedef struct Per
{char name[50];int age;char phone[50];
} PER;int main(int argc, char *argv[])
{u32_t a;  // 使用别名定义变量unsigned int b;  // 直接使用原始类型定义变量struct Per per;  // 使用原始结构体名strcpy(per.name, "zhangsan"); // 1000per.age = 20;PER p;  // 使用别名定义结构体变量return 0;
}

运行结果：程序正常编译运行，无输出

结构体的引用：①结构体的定义是变量的引用：（per.age）

②结构体定义的是指针的引用：(per->ag)

内存泄露检测工具

sudo apt-get install valgrind
valgrind ./all

seqlist.h

.h：对应的头文件

目的：防止头文件重复包含带来的重复定义问题

格式：
#ifndef _SEQLIST_H_（文件名转换的）
#define _SEQLIST_H_（声明，宏定义）
#endif

#ifndef _SEQLIST_H_
#define _SEQLIST_H_typedef struct person
{char name[32];char sex;int age;int score;
} DATATYPE;typedef struct list
{// 数组指针（指针指向这个存储数据的连续内存：结构体（数组首元素））DATATYPE *head;//head：指向数据存储（DATATYPE）的指针，相当于动态数组的首地址// 数组的容量int tlen;// 数组的有效元素个数int clen;
} SeqList;// 创建顺序表
SeqList *CreateSeqList(int len);// 显示顺序表数据
int ShowSeqList(SeqList *list);// 顺序表尾插
int InsertTailSeqList(SeqList *list, DATATYPE *data);// 是否满
int IsFullSeqList(SeqList *list);// 是否空
int IsEmptySeqList(SeqList *list);// 按位置插入
int InsertPosSeqList(SeqList *list, DATATYPE *data, int pos);// 查找顺序表
int FindSeqList(SeqList *list, char *name);// 修改顺序表
int ModifySeqList(SeqList *list, char *old, DATATYPE *newdata);// 清空表
int ClearSeqList(SeqList *list);// 销毁顺序表
int DestroySeqList(SeqList *list);// 删除一个元素
int DeleteSeqList(SeqList *list, char *name);
//获得有效元素个数
int GetSizeSeqList(SeqList *list);DATATYPE* GetItemSeqlist(SeqList*list, int pos);#endif

seqlist.c

#include "seqlist.h"//包入自己写的头文件，用""引用
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
SeqList *CreateSeqList(int len)//创建顺序表
{SeqList *sl = malloc(sizeof(SeqList));  // 分配顺序表结构体内存//解释sizeof（Seqlist）：包含数据存储空间和tlen，clenif (NULL == sl){perror("CreateSeqList malloc error\n");  // 内存分配失败处理return NULL;}sl->head = malloc(sizeof(DATATYPE) * len);  // 分配数据存储空间//解释sizeof（DATATYPE）*len：相当于有len（传入的个数）个DATATYPE数组if (NULL == sl->head){perror("CreateSeqList malloc2 error\n");  // 数据空间分配失败处理return NULL;}sl->tlen = len;  // 设置总长度sl->clen = 0;    // 初始化当前长度为0return sl;
//两个结构体的内存空间
}
//list->head:结构名指向结构体中的元素
int InsertTailSeqList(SeqList *list, DATATYPE *data)//顺序表尾插
{// list->head[list->clen] =*data;//list->clen代表顺序表的数据当前位置，当前位置的数组下标位置if (IsFullSeqList(list))  // 检查是否已满{printf("seqlist is full\n");  // 已满提示return 1;}/*list->head[list->clen]:表示当前顺序表位置sizeof（DATATYPE）:表示DATATYPE结构体大小data是DATAYPE结构体类型*/memcpy(&list->head[list->clen], data, sizeof(DATATYPE));  // 复制数据到尾部list->clen++;  // 当前长度加1return 0;
}int IsFullSeqList(SeqList *list)//判断顺序表是否满
{return list->clen == list->tlen;  // 判断当前有效长度是否等于数组总容量
}int ShowSeqList(SeqList *list)//遍历顺序表中的数据
{int len = GetSizeSeqList(list);  // 获取当前元素个数int i = 0;for (i = 0; i < len; ++i){//解释list->head[i].name：顺序表名指向结构体元素head，但head（数组的首地址）为指针指向另一个结构体，继续指向结构体中的元素nameprintf("name:%s sex:%c age:%d score:%d\n", list->head[i].name,list->head[i].sex, list->head[i].age, list->head[i].score);};return 0;
}/*** @brief Get the Size Seq List object** @param list 被查询的顺序表* @return int  顺序表有效元素的个数*/
int GetSizeSeqList(SeqList *list)
{return list->clen;  // 返回当前元素个数
}int IsEmptySeqList(SeqList *list)//判断当前长度是否为0
{return 0 == list->clen;
}/*** @brief 按位置插入元素** @param list 待插入的顺序表* @param data  需要插入的数据* @param pos 顺序表的下标* @return int 0 表示成功 1表示失败*/

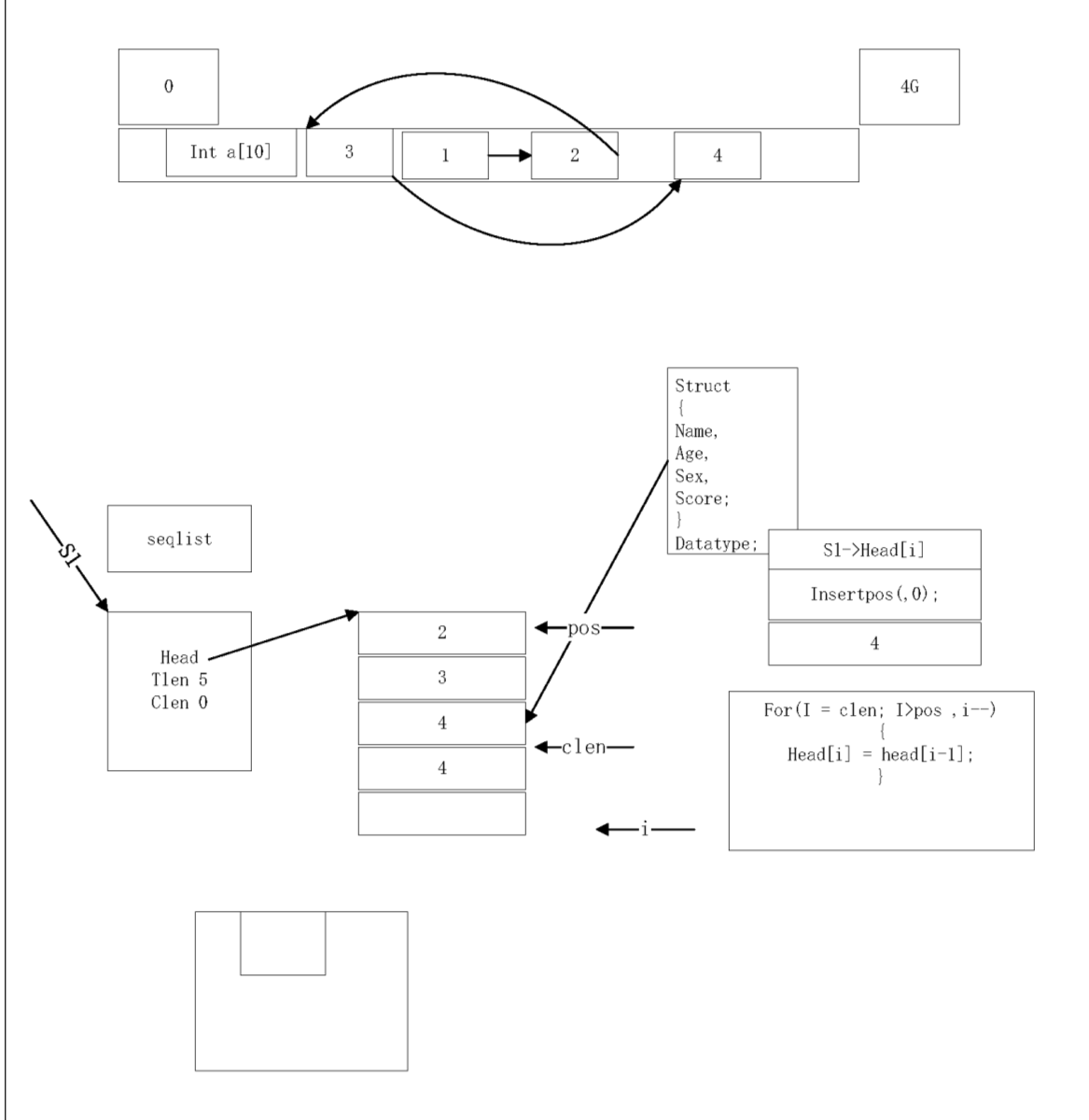

int InsertPosSeqList(SeqList *list, DATATYPE *data, int pos)//按位置(pos)插入元素
{if (IsFullSeqList(list))  // 检查是否已满{printf("seqlist is full\n");return 1;}int len = GetSizeSeqList(list);if (pos < 0 || pos > len)  // 检查位置是否合法{printf("pos is incorrect\n");return 1;}// 整体后移，让出位置for (int i = list->clen; i > pos; i--){// list->head[i] = list->head[i - 1];memcpy(&list->head[i], &list->head[i - 1], sizeof(DATATYPE));  // 后移元素}memcpy(&list->head[pos], data, sizeof(DATATYPE));  // 插入新元素list->clen++;  // 当前长度加1return 0;
}/*** @brief 按名字查找信息** @param list 待查询的顺序表* @param name 要查询的人员信息名字* @return int 成功的 0>=len-1 失败 -1*/
int FindSeqList(SeqList *list, char *name)
{int len = GetSizeSeqList(list);for (int i = 0; i < len; i++)  // 遍历查找{if (0 == strcmp(list->head[i].name, name))  // 比较名字{return i;  // 找到返回位置}}return -1;  // 未找到返回-1
}DATATYPE* GetItemSeqlist(SeqList*list, int pos)// 检查位置是否合法
{int len = GetSizeSeqList(list);if (pos < 0 || pos > len) {printf("pos is incorrect\n");return NULL;//返回值为指针类型}return &list->head[pos];  // 返回指定位置元素的指针
}int ModifySeqList(SeqList *list, char *oldname, DATATYPE *newdata)//修改元素
{int ret = FindSeqList(list, oldname);  // 查找要修改的元素if(-1 == ret)  // 未找到{printf("modify failure...\n");return 1;}memcpy(&list->head[ret], newdata, sizeof(DATATYPE));  // 修改数据return 0;
}// 清空表:原理：将数据重新定位到开头，用新的数据去覆盖
int ClearSeqList(SeqList *list)
{list->clen = 0;  // 将当前长度设为0return 0;
}// 销毁顺序表
int DestroySeqList(SeqList *list)
{free(list->head);  // 空间使用的是堆，需要释放数据存储空间free(list);        // 释放顺序表结构体return 0;
}
int DeleteSeqList(SeqList *list, char *name)//删除一个元素
{int pos=FindSeqList(list, name);//按名字查找if(-1==pos){printf("no found per %s\n",name);return -1;}//将该位置之后的说有元素向前移动一位int i=0;for (i=pos;i<list->clen-1;i++){memccpy(&list->head[i],&list->head[i+1],sizeof(DATATYPE));}list->clen--;//长度减一return 0;}

内存泄漏检测工具（命令）：sudo apt-get install valgrind
编译：valgrind ./all
堆的空间释放顺序：先释放head，在释放顺序表

main.c

#include<stdio.h>
#include<stdlib.h>
#include"seqlist.h"
int	main(int argc, char **argv)
{SeqList *s1=CreateSeqList(5);//创建一个顺序表DATATYPE data[] = {{"zhangsan", 'm', 20, 80},    // 定义测试数据{"lisi", 'f', 23, 84},{"wangmaizi", 'f', 32, 90},{"guanerge", 'm', 50, 91},{"liubei", 'm', 51, 92},};InsertTailSeqList(s1, &data[0]);  // 将data[i]中的数据尾部插入数据InsertTailSeqList(s1, &data[1]);    //dat[i]相当于代表二维数组一整排的元素，所以不用在指向data中的元素InsertTailSeqList(s1, &data[2]);InsertPosSeqList(s1,&data[2],1);ShowSeqList(s1);char want_name[20]="lisi";int ret=FindSeqList(s1, want_name);//找lisi的位置，并把位置放在ret中if(-1==ret){printf("can't find per %s\n",want_name);}else{DATATYPE *tmp=GetItemSeqlist(s1,ret);//检查位置在数据中是否合法printf("find per,%s %d\n",tmp->name,tmp->score);}ModifySeqList(s1,"list",&data[4]);//修改元素ShowSeqList(s1);//遍历DestroySeqList(s1);//删除顺序表//system("pause");return 0;
}
}

Makefile：工程管理工具（代替gcc用make编译）

1.第一个版本：

#目标名：依赖文件
#第二行的开头是一个tab
all:main.c seqlist.cgcc main.c seqlist.c -o all
clean://clean为清除，重新编译//命令 make cleanrm all

2.第二个版本：

#目标名：依赖文件
#第二行的开头是一个tab
#在一条规则中，$^代表依赖文件  $@代表规则中的目标名
#$^,$@都是Makefile的内部变量
all:main.c seqlist.cgcc $^ -o $@   #使用内部变量简化命令cp main.c 1.c  #添加复制命令
clean:rm all $^     # 删除可执行文件和源文件

3.第三个版本：（最终版本）

# .o 目标文件
SRC= main.o  # 定义源文件列表
SRC+= seqlist.o
DST=all      # 定义目标文件名
CC=gcc       # 定义编译器
LIB= -lm     # 定义链接库%.o:%.c$(CC) -c $^ -o $@  # 编译规则：将.c文件编译为.o文件$(DST):$(SRC)$(CC) $^ -o $@ $(LIB)  # 链接规则：将.o文件链接为可执行文件clean:rm $(DST) *.o  # 清理规则：删除可执行文件和目标文件
