内存纠错检错方法-SSCDSD

  SSCDSD（Single symbol correction double symbol detection ）是一种内存纠错检错方法，它将4、8、16位视为一个symbol单位进行处理，相较于SECDED，能实现提供了单个symbol纠错、两个symbol检错的强大能力。

  编码方式如下：

  4bit symbol：（144,128)编码，36个4   bit symbol组成一个144bit的ECC word，包含128bit的data，16bit的ECC（8CRC+8Parity）

  8bit symbol：（144,128)编码，18个8   bit symbol组成一个144bit的ECC word，包含128bit的data，16bit的ECC（8CRC+8Parity）

 16bit symbol:    (288,256)编码，  18个16    bit symbol组成一个288bit的ECC word，包含256bit的data，32bit的ECC（16CRC+16Parity）

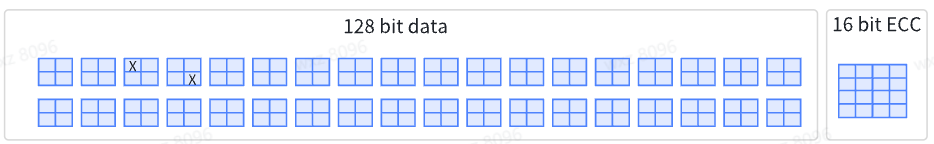

     下图以4 bit Symbol为例， SSCDSD能够在单一symbol内纠正多bit错误，无论4bit symbol内的错误模式如何，都能实现纠正，为可纠正错误（CE）。

但是，如果错误跨越两个符号，则会被识别为一个不可纠正的符号错误（UE）。

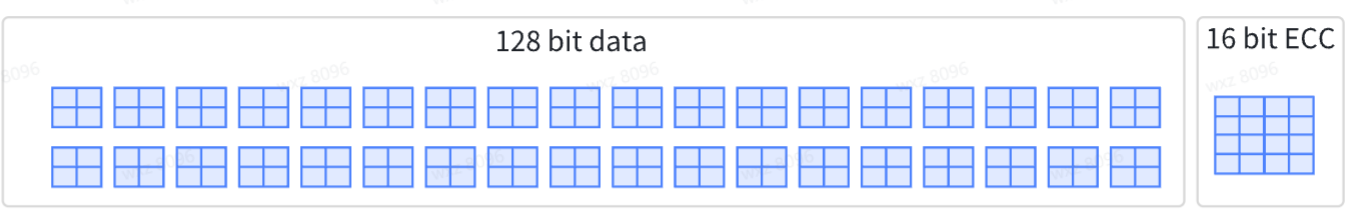

4 bit Symbol （144,128)编码：

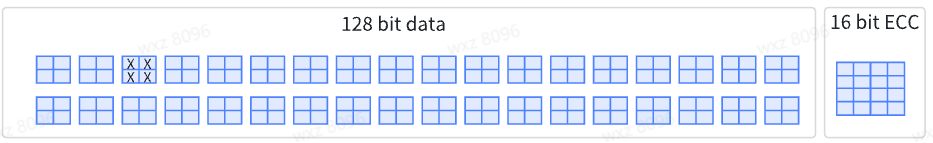

以下symbol内错误可以纠正：

以下跨symbol错误可以检测：

基础算法：

RS（n,k） 表示一串长为 n的编码,前k位是原始信息，其余位置是原始信息产生的RS码.

纠错能力：纠正不超过(n-k)/2个bit。

设计实现：

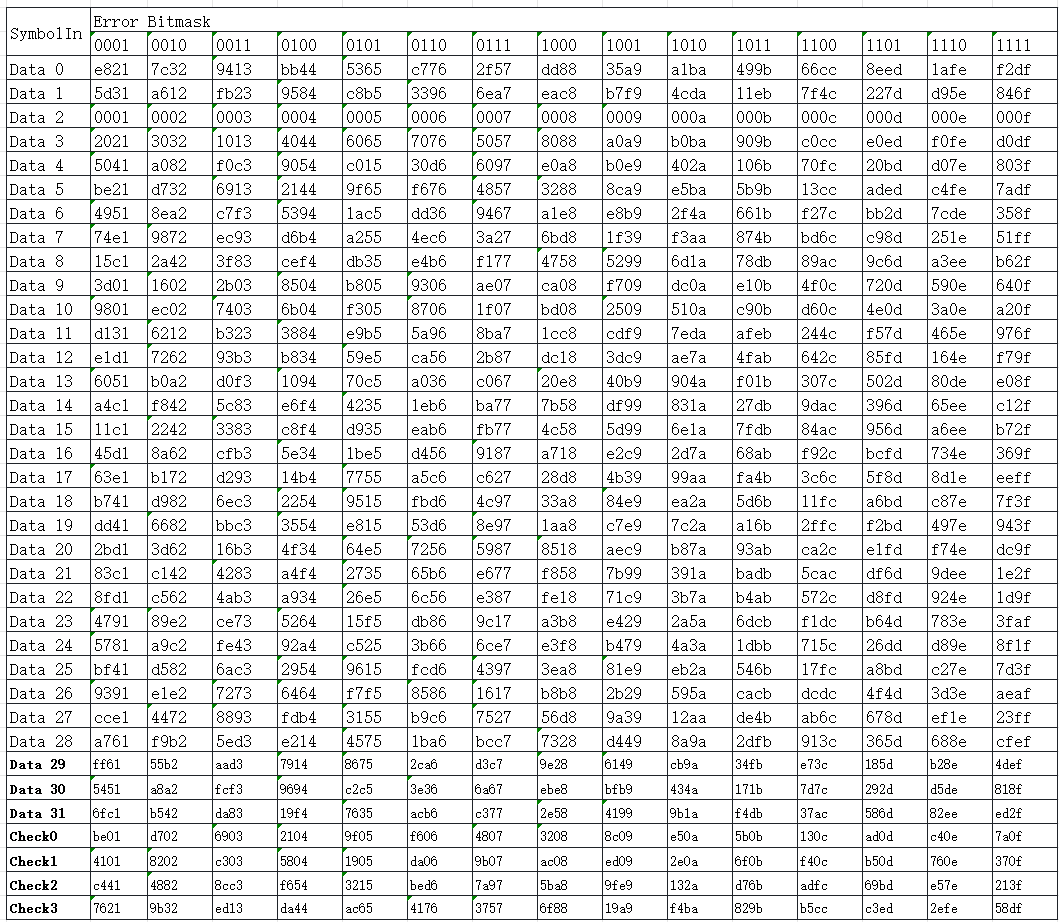

算法检测输出错误特征码，查表得到特征码对应的错误位置，翻转纠正。

若ECC错误特征码为6913h：

低4位为3h（0011b），对应列3h；

该列中，校验子6913h所在行的“错误符号”为05h，列标题指示位[0]和[1]损坏；

符号05h映射到数据位[23:20]，因此损坏的位是**[20]和[21]**。
