一分钟了解Modbus 转 IEC61850 网关

型号 SG-IEC61850-Modbus

第一章 产品概述

Modbus 转 IEC61850 网关型号 SG-IEC61850-Modbus，是三格电子推出的工业级网关（以

下简称盒子或网关），主要用于 Modbus RTU/TCP 数据采集、DLT645-1997/2007 数据采集，

可接多功能电力仪表、温控仪、电表等，将采集到的数据转换为 IEC61850 协议数据。

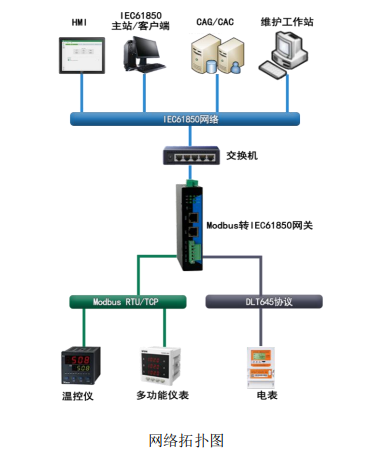

IEC61850

实现服务端功能，支持 MMS、GOOSE 服务，可接入 IEC61850 网络，对接 IEC61850 主站、

HMI、电力维护工作站等。

1.1. 配置软件

Modbus 转 IEC61850 网关的配套软件，可以实现配置 Modbus 采集、DLT645 采集配置、

监控采集数据等功能。

第二章 硬件说明

2.1. 产品外观

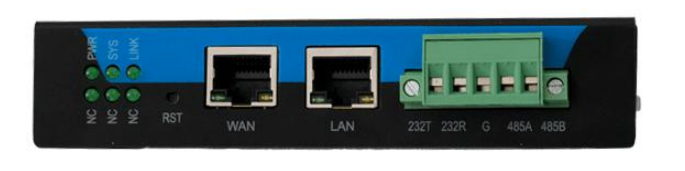

2.2. 产品接口

·WAN 口：用于连接 IEC61850 主站设备。

·LAN 口：用来接 Modbus TCP 从站设备。

·电源端子接口：网关供电。

·Reload 按键：长按 3~10s 设备恢复出厂设置。

·COM1：端子接法通用串口 RS485/RS232。

2.2.1. WAN 口

设备提供 1 个 WAN 口，可用于连接 IEC61850 主站设备。

2.2.2. LAN 口

设备提供 1 个 LAN 口，连接 Modbus TCP 从站设备。

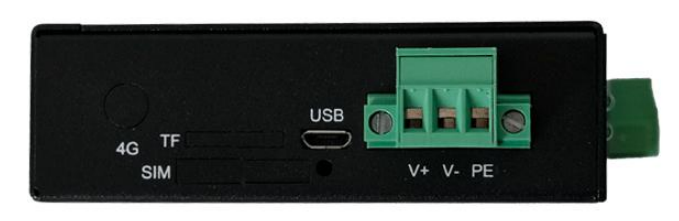

2.2.3. 电源端子

V+、V-为设备供电口，支持 12~36V DC 供电，PE 可接大地。

2.2.4. Reload 按键

长按 3~10s 设备恢复出厂设置，设备恢复出厂设置 LAN 口默认 IP 为 192.168.1.37。

2.2.5. COM1

插拔式接线端子，支持一路 RS485/RS232。Modbus RTU 和 DLT645 不能同时使用。

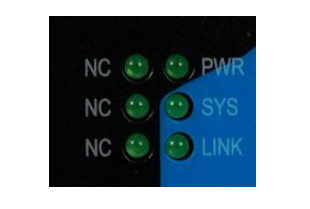

2.3. 指示灯

·Power 灯：常量表示供电正常。

·Sys 灯：设备工作正常时闪烁。

·Link 灯：IEC61850 有设备连接时常亮。

·NC：预留。

·NC：预留。

·NC：预留。

2.4. 基本参数
