【kernel】binder死亡代理

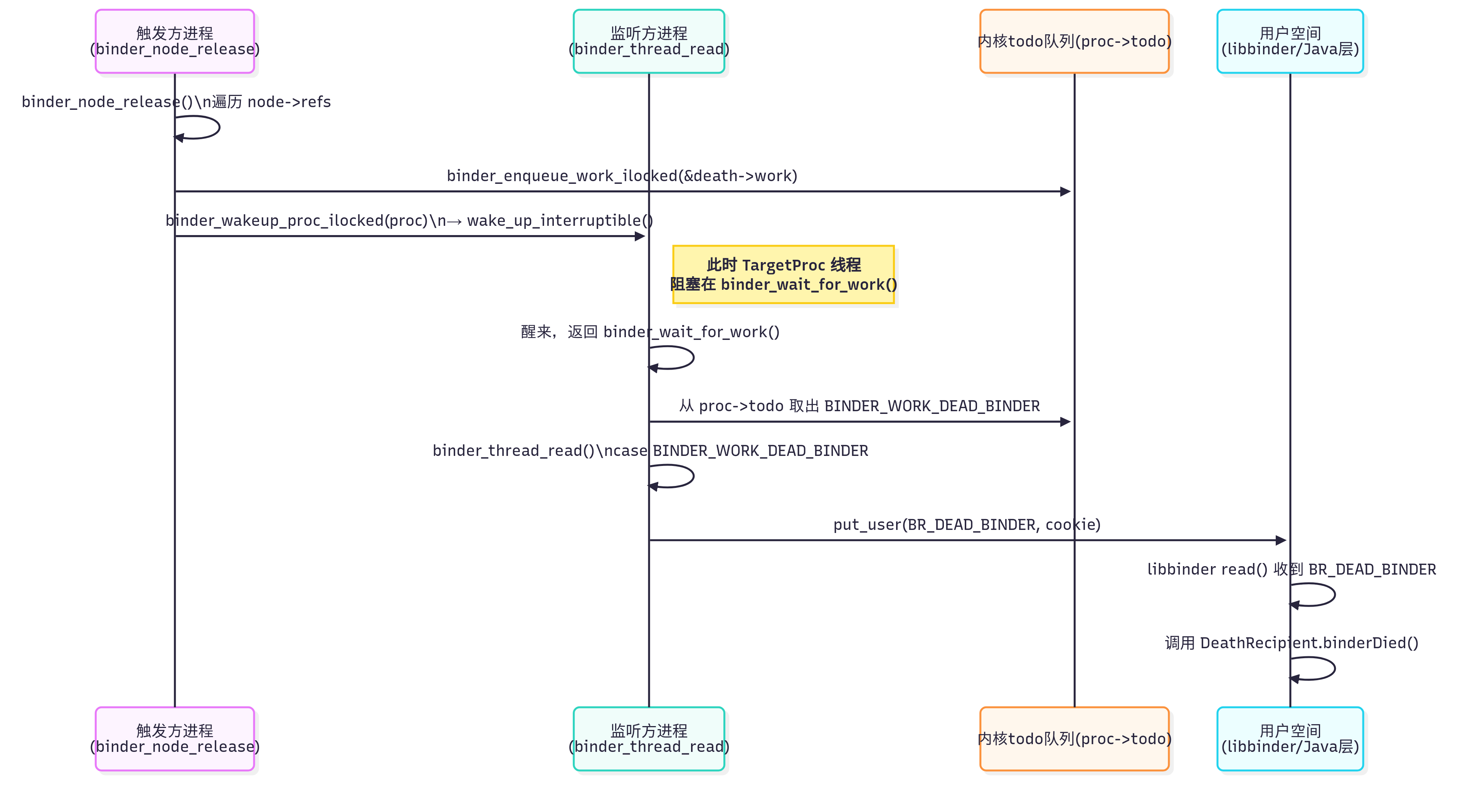

Binder 死亡通知触发与处理时序图

┌─────────────────────────┐       ┌──────────────────────────────┐
│ 当前进程（死亡触发方）    │       │ 目标进程（监听 DeathRecipient） │
└──────────┬──────────────┘       └─────────────────┬────────────┘│ 释放 Binder Node（node 所在进程死亡）││ binder_node_release()│   遍历 node->refs 列表│   找到注册了 death 的 binder_ref│────────────────────────────────────────►││ ref->death->work.type = BINDER_WORK_DEAD_BINDER│ binder_enqueue_work_ilocked(&ref->death->work, &ref->proc->todo)│────────────────────────────────────────►  // 把任务放到目标进程 proc->todo││ binder_wakeup_proc_ilocked(ref->proc)│   └── binder_select_thread_ilocked()│         挑一个正在等待的 binder_thread（waiting_threads）│   └── binder_wakeup_thread_ilocked()│         → wake_up_interruptible(&thread->wait)│────────────────────────────────────────►  // 唤醒目标进程的 binder 线程│ 【唤醒】binder_wait_for_work() 返回││ binder_thread_read()│   检查 thread->todo / proc->todo│   取出刚刚 enqueue 的 work│   switch(w->type):│     case BINDER_WORK_DEAD_BINDER:│        cmd = BR_DEAD_BINDER│        put_user(cmd, ...)│        put_user(cookie, ...)│└───────────────────────────────────►用户空间（libbinder）读出 BR_DEAD_BINDER调用 DeathRecipient.binderDied()

---

用代码位置标注

对应你提供的 binder.c 代码：

1. 投递死亡事件

   • binder_node_release()

     ref->death->work.type = BINDER_WORK_DEAD_BINDER;
     binder_enqueue_work_ilocked(&ref->death->work, &ref->proc->todo);
     binder_wakeup_proc_ilocked(ref->proc);


2. 选择线程并唤醒

   • binder_wakeup_proc_ilocked()

     thread = binder_select_thread_ilocked(proc);
     binder_wakeup_thread_ilocked(proc, thread, false);


   • binder_wakeup_thread_ilocked()

     wake_up_interruptible(&thread->wait);


3. 等待工作的阻塞点

   • binder_thread_read() 调用

     if (!non_block) binder_wait_for_work(thread, wait_for_proc_work);


   • binder_wait_for_work() 内部：

     prepare_to_wait(&thread->wait, ...);
     schedule(); // 线程阻塞在这里，直到 wake_up_interruptible


4. 醒来后处理死亡事件

   • binder_thread_read() 中：

     case BINDER_WORK_DEAD_BINDER:cmd = BR_DEAD_BINDER;put_user(cmd, ...);put_user(cookie, ...);


5. 用户空间回调

   • libbinder 收到 BR_DEAD_BINDER，调用 Java 层 DeathRecipient.binderDied()。

---

✅ 这样你能看到整个事件链路：

• binder_node_release 负责产生事件
• binder_wakeup_proc_ilocked 找到线程 & 唤醒它
• binder_wait_for_work 是阻塞等待的位置
• binder_thread_read 具体取出 work 并返回给用户态
• 最后用户态触发回调

---
