工业相机为啥丢包？黑条 / 撕裂的原因 + 解决办法，一看就懂
工业相机为啥丢包？黑条/撕裂的原因+解决办法，一看就懂
工业相机拍图时出现黑条、撕裂、花屏，别急着换设备——大概率是“数据丢包”在搞鬼。尤其是高频率、高分辨率采图时，数据传输稍出问题，图像就会出故障。今天用“快递运输”的通俗类比，拆解丢包的核心原因，再给3类解决思路，帮你快速稳住图像采集。
一、先明确：黑条/撕裂=数据丢包了
工业相机拍的图像，其实是被拆成无数“小数据包”传送到电脑的。一旦这些数据包丢了，图像就会出现问题：
- 比如横向黑条，是某几行数据包没传过来；
- 比如图像撕裂，是前后数据包拼接时少了一段；
- 比如花屏卡顿，是大量数据包丢失导致图像无法完整重组。
这些现象的本质，都是“数据在传输或处理中丢了”。

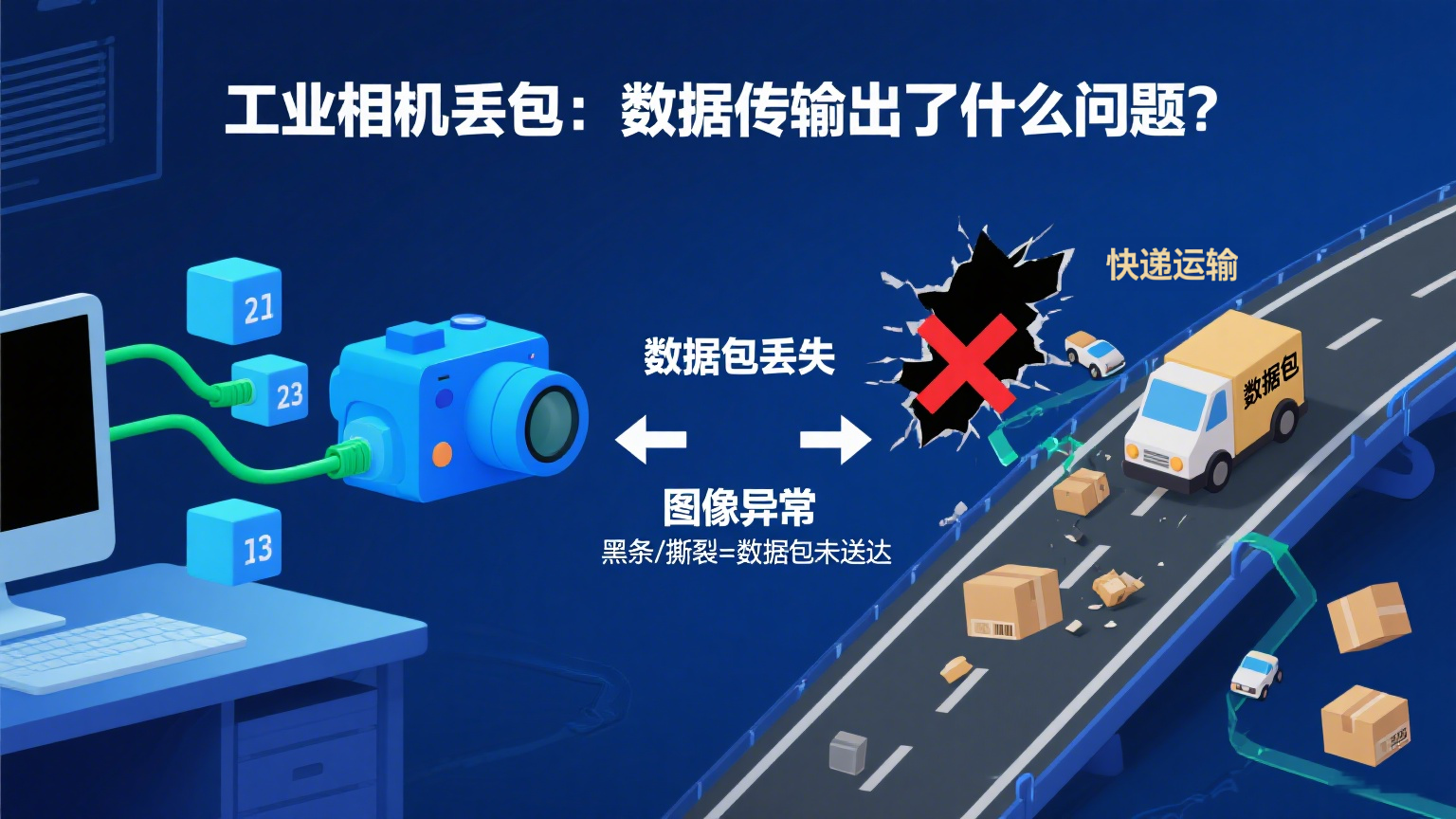

二、用“快递运输”类比：丢包分2种情况
把图像数据包比作“快递包裹”，传输过程就是“快递配送”，电脑的CPU/内存就是“分拣员”，这样就能轻松理解丢包原因：
1. 网络传输“堵车撞车”：包裹掉路上了
工业相机（比如GigE网口）传数据，就像用很多小车送快递，每辆车装一点，频繁跑高速（网络中断）：
- 要是采图频率太高（比如每秒拍100帧），小车数量太多，高速上就会“堵车撞车”（网络中断拥塞）；
- 一撞车，部分小车里的包裹（数据包）就掉了，没送到电脑；
- 结果就是图像缺了一块，出现黑条、撕裂——这在多相机同步采图、高分辨率拍图时最常见。

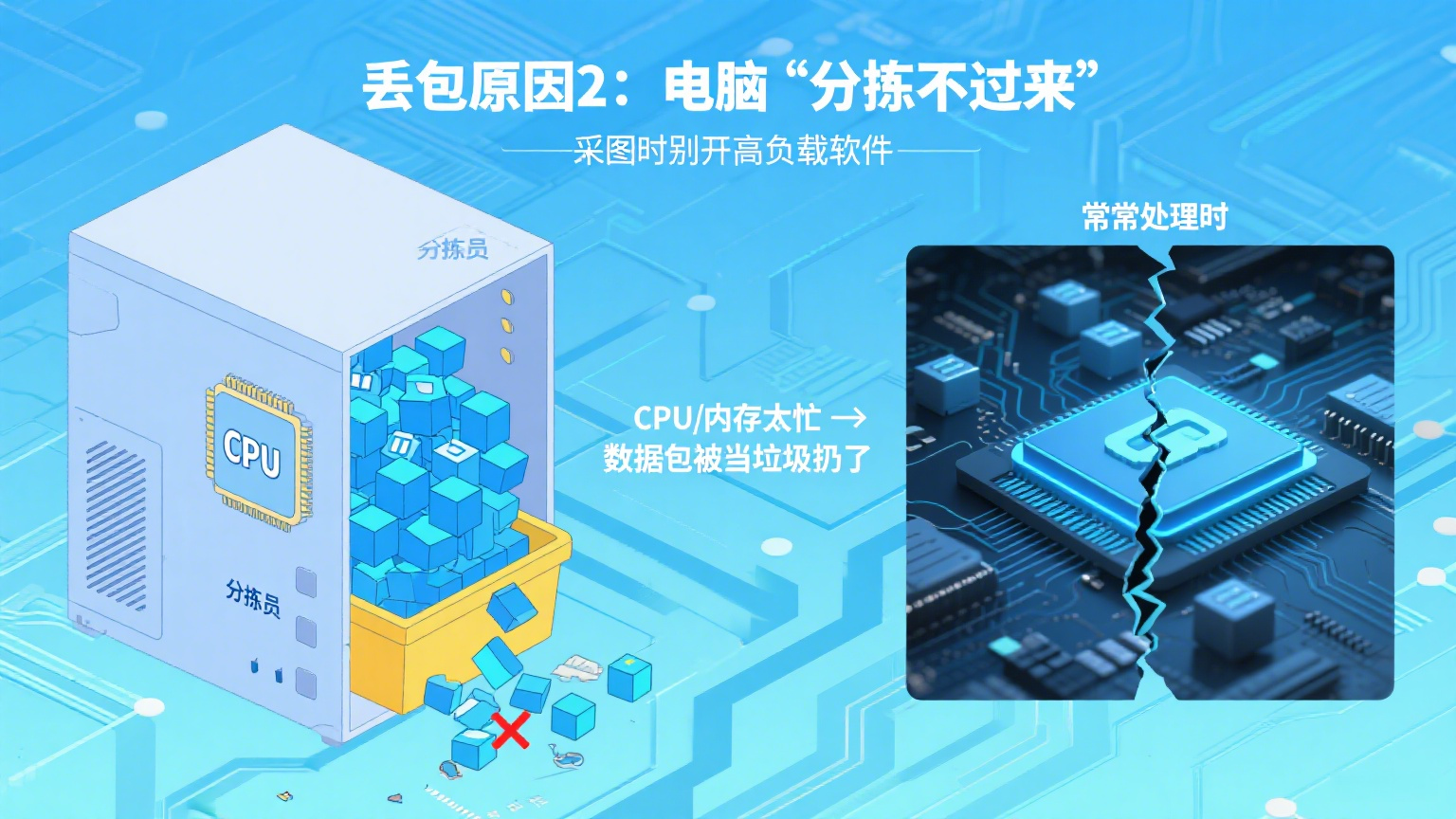

2. 电脑“分拣不过来”：包裹被扔了
数据包到了电脑后，需要“分拣员”（CPU/内存）把它们重新拼成完整图像：
- 要是“分拣员”太忙（CPU同时跑其他高负载任务），或者反应慢（内存缓存满了）；
- 来不及处理的包裹（多余数据包）就会被当“垃圾”扔了；
- 图像重组时少了部分包裹，自然会出现撕裂、花屏，甚至卡顿。

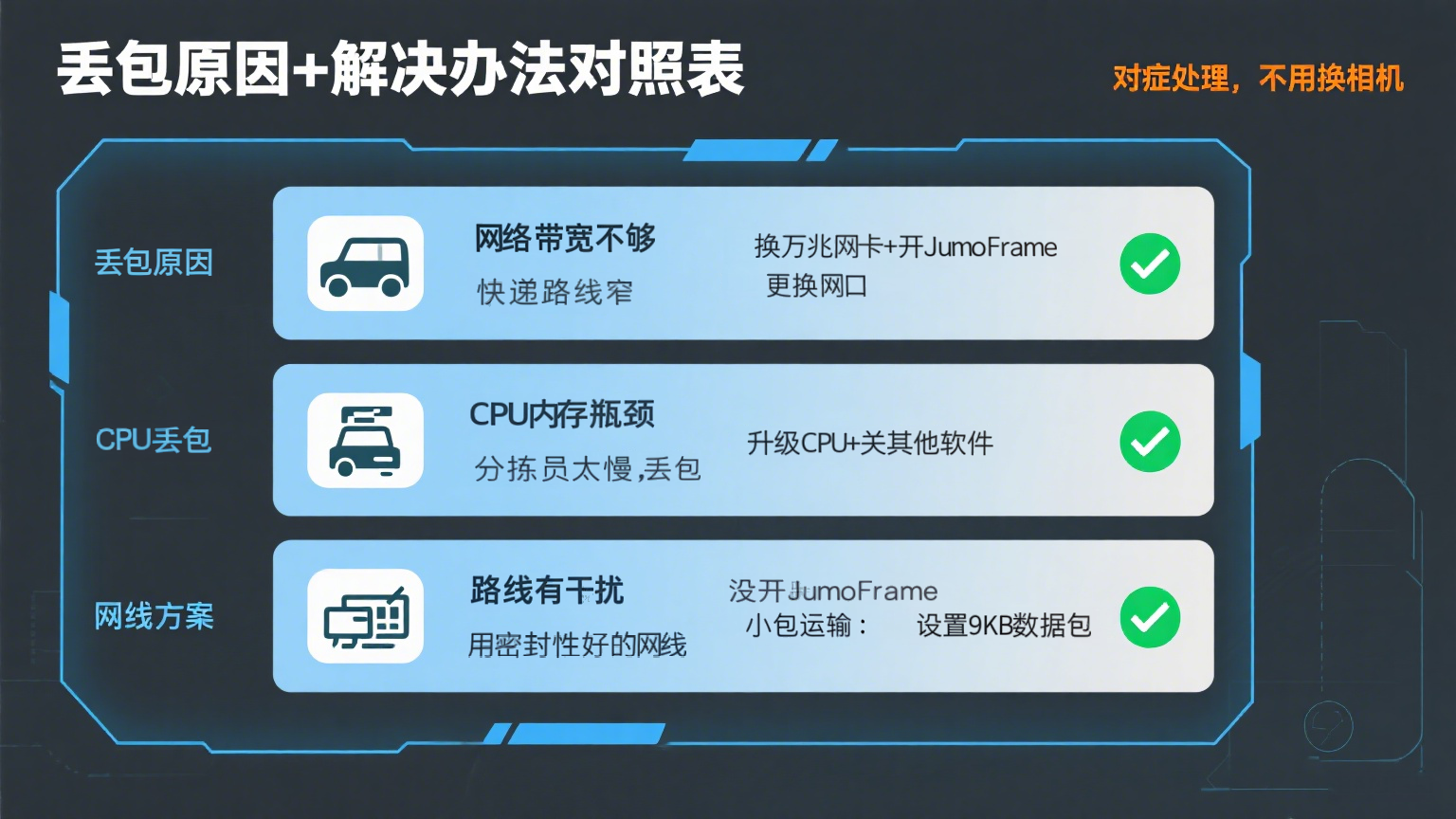

三、丢包的5个常见原因，对应解决思路
不用死记技术术语，对照下面的“问题-解决”表，直接对症处理：
| 丢包原因 | 通俗解释 | 解决办法 |
|---|---|---|
| 网络带宽不够 | 快递路线窄，车多堵死 | 换千兆/万兆网卡，开启Jumbo Frame（放大数据包，减少运输次数） |
| 网卡中断频繁 | 小车老撞车，包裹掉地上 | 绑定硬中断、优化IRQ亲和性（让网卡专属“车道”，减少碰撞） |
| CPU/内存瓶颈 | 分拣员太忙，扔包裹 | 升级CPU/内存，或用边缘网关分担处理压力；采图时关掉其他高负载软件 |
| 网线差/有干扰 | 运输路不好，包裹损坏丢失 | 用屏蔽性强的工业网线，长度控制在100米内（千兆网），远离强电干扰 |
| 没开Jumbo Frame | 一车只装1个包裹，效率低 | 在网卡和相机里开启Jumbo Frame（比如设9KB），减少分包数量 |
四、3类核心解决手段，从根源减少丢包
1. 硬件优化：给“快递系统”升级装备
- 网卡：普通场景用千兆网卡，高负载（多相机/高帧率）换万兆网卡，必开Jumbo Frame；
- 网线：选CAT6及以上屏蔽网线，避免和电机、变频器等强干扰设备放一起；
- 电脑：要是CPU经常满负荷，升级多核CPU；内存不够就加内存条，避免缓存爆满。
2. 软件/系统优化：让“分拣员”高效工作
- 采集SDK设置：在相机SDK里调大缓存区（比如设100MB），给数据包多留“暂存空间”；
- 系统调度：采图时别开杀毒软件、视频软件等，避免CPU分心；Linux系统可优化内核，提升实时性；
- 中断绑定：把网卡中断绑定到单独CPU核心，让网卡有“专属处理通道”，不跟其他程序抢资源。
3. 网络架构调整：让“运输路线”更顺畅
- 相机直连电脑：少用交换机，避免中间节点增加延迟；必须用交换机时，选支持QoS（流量优先）的工业交换机；
- 多相机负载分配：比如8台相机分2个网卡连，每块网卡带4台，避免单网卡压力太大；
- 减少干扰节点：网络里别接路由器、无线AP等无关设备，避免占用带宽。
五、总结：丢包不可怕，找对原因就好
工业相机丢包，本质是“数据传输/处理跟不上采图速度”——要么是“运输堵车”（网络问题），要么是“分拣太忙”（电脑问题）。
记住：先看图像故障（黑条/撕裂），再对照“快递类比”找原因，最后从硬件、软件、网络3个维度优化。不用盲目换相机，针对性调整，就能让图像采集稳定起来。
