Linux kernel 多核启动

平时看smp系统，比如多个A78核心同时跑起来，很多人会研究多核调度，但是也会比较好奇在什么时候多核被上电的，然后加入linux的smp系统的，今天来研究一下到底是如何从一个boot core到多个core跑起来。

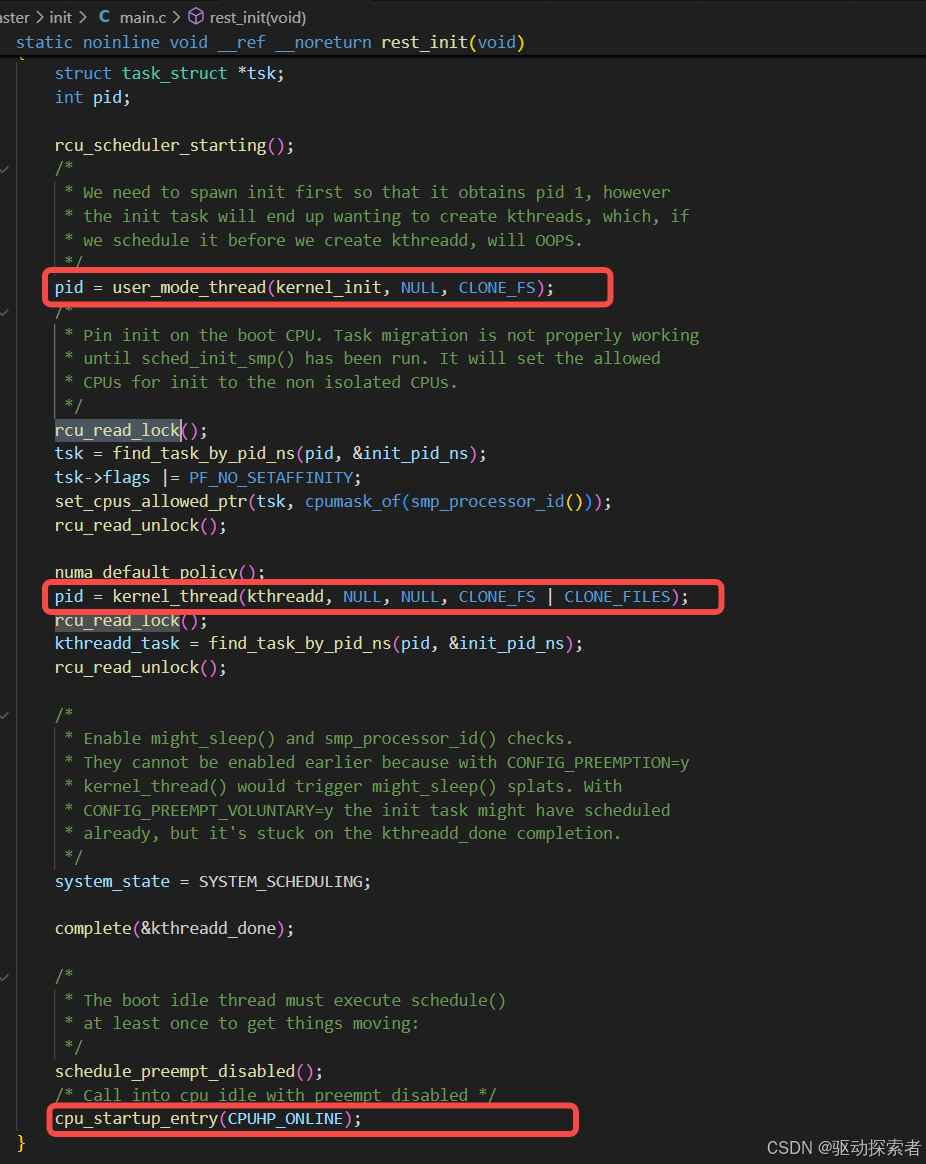

线索1：start kernel 最后一点 rest_init

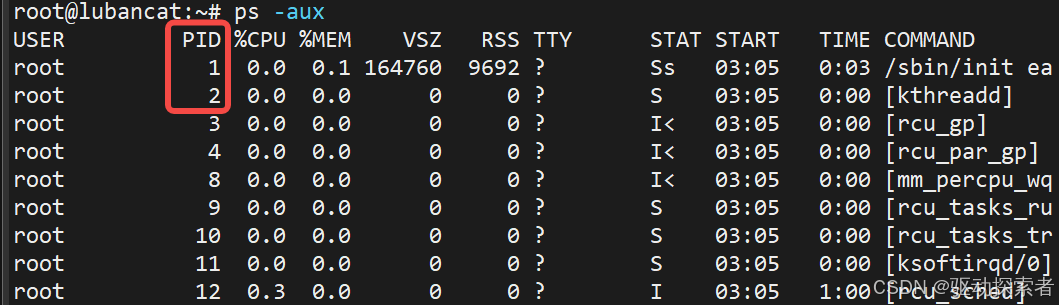

init（PID 1）

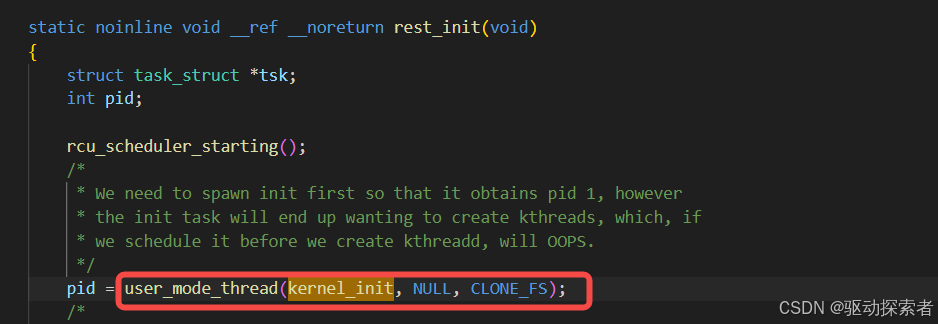

• 起点是 kernel_init()（init/main.c），先完成一堆 “freeable” 的内核初始化（kernel_init_freeable()），挂载根、准备用户态环境……

• 然后按顺序尝试执行用户空间 init：run_init_process()（systemd、/sbin/init…）。

• 代码点：

  • init/main.c: kernel_init() / kernel_init_freeable() / run_init_process()

• 进入用户态后就从“内核态函数”转成真正的 /sbin/init 进程，继续整个用户空间的启动（比如 systemd 主循环）。

kthreadd（PID 2）

• 主体在 kernel/kthread.c:kthreadd()，循环处理 kthread_create() 队列，把请求的内核线程创建好并唤醒运行。

• 之后系统中各种内核子系统（block、rcu、workqueue、net、fs…）创建的 kthread 都由它“接生”。

• 可截图：kernel/kthread.c 中的 kthreadd()、kthread() 与相关创建/唤醒路径。

idle（swapper/0，PID 0）

• 就是当前引导任务自身，“改行”去跑 cpu_startup_entry() → do_idle()。

• 它负责在 CPU 空闲时节能、进入 C-states/停时钟 tickless、处理 IPI 唤醒等。

• 位置：kernel/sched/idle.c。

• 注意：SMP 场景下，其它 CPU 上线后，每个 CPU 都会有自己的 swapper/N idle 线程；而 rest_init() 并不负责拉起其他 CPU，多核上线在后续 smp_init() 流程（PSCI/BL31 交互）里完成。

线索2：cpu 相关操作集合

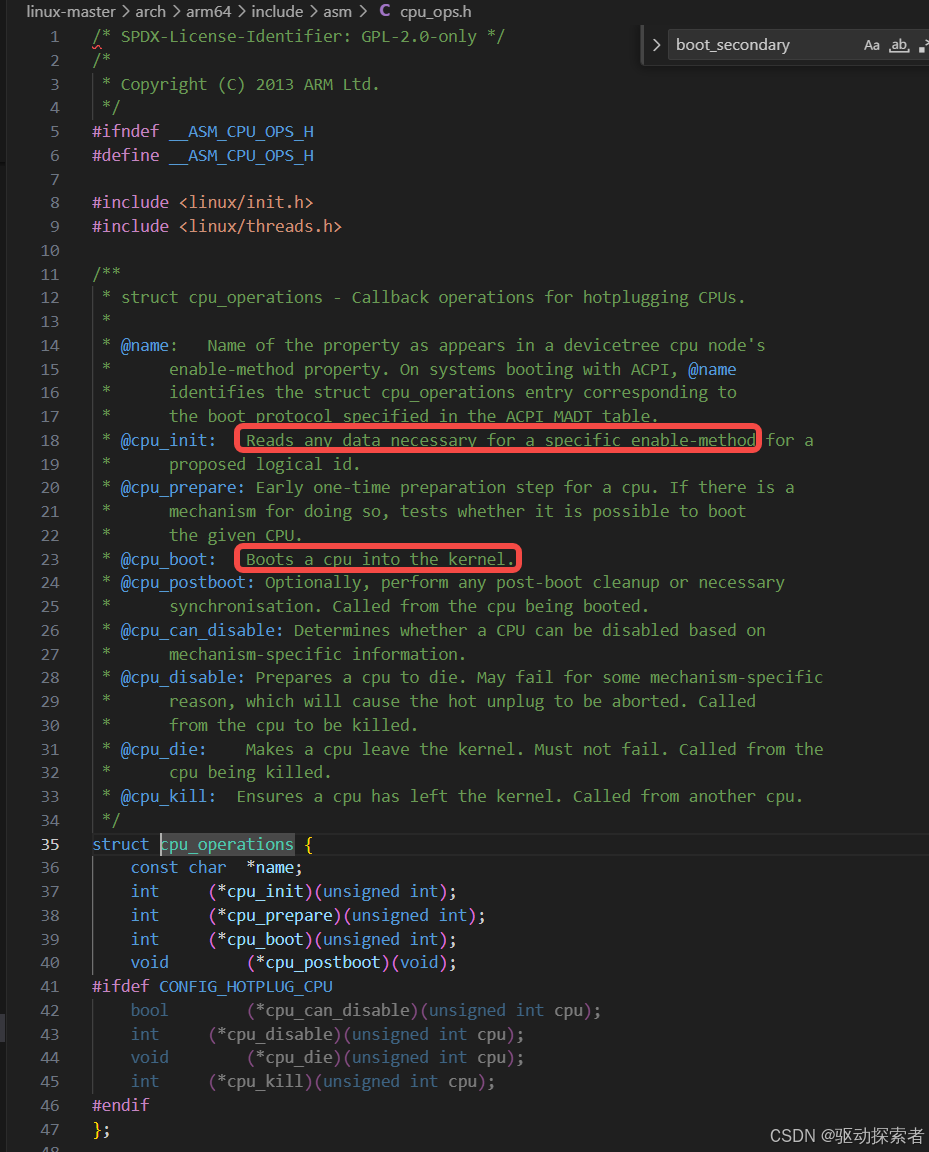

arm64架构先对于cpu的操作集合

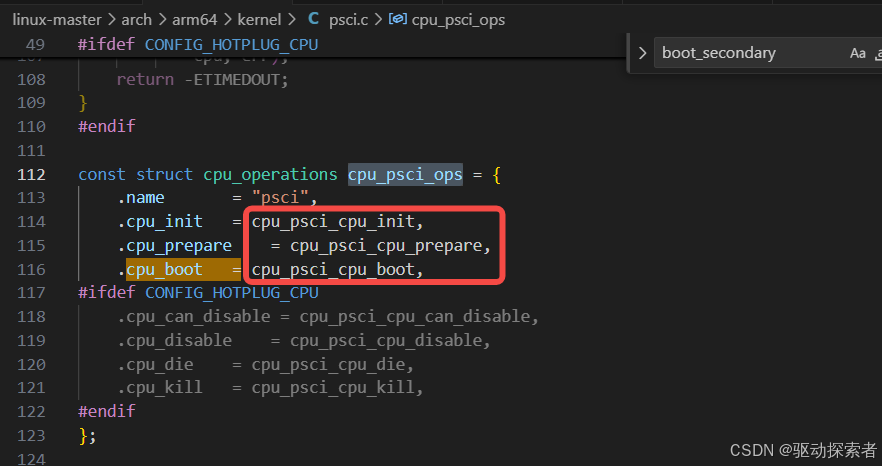

可以看到init prepare boot三巨头，不仅usb pcie可以热插拔，cpu也可以热插拔，这帮程序员真的是精力充沛，啥东西都搞的框架一套一套的，功能打磨的越来越完善，热插拔就是加了disable die kill相关ops。

基本上都是通用的psci接口，这一套psci的架构在arm的atf bl31和scp固件都有非常好的支持，走成熟的框架比自己diy要舒服，就算上了虚拟化也一堆人进行适配。

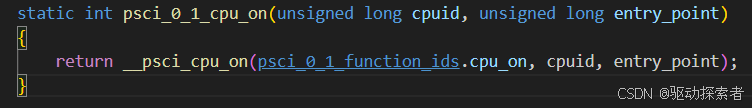

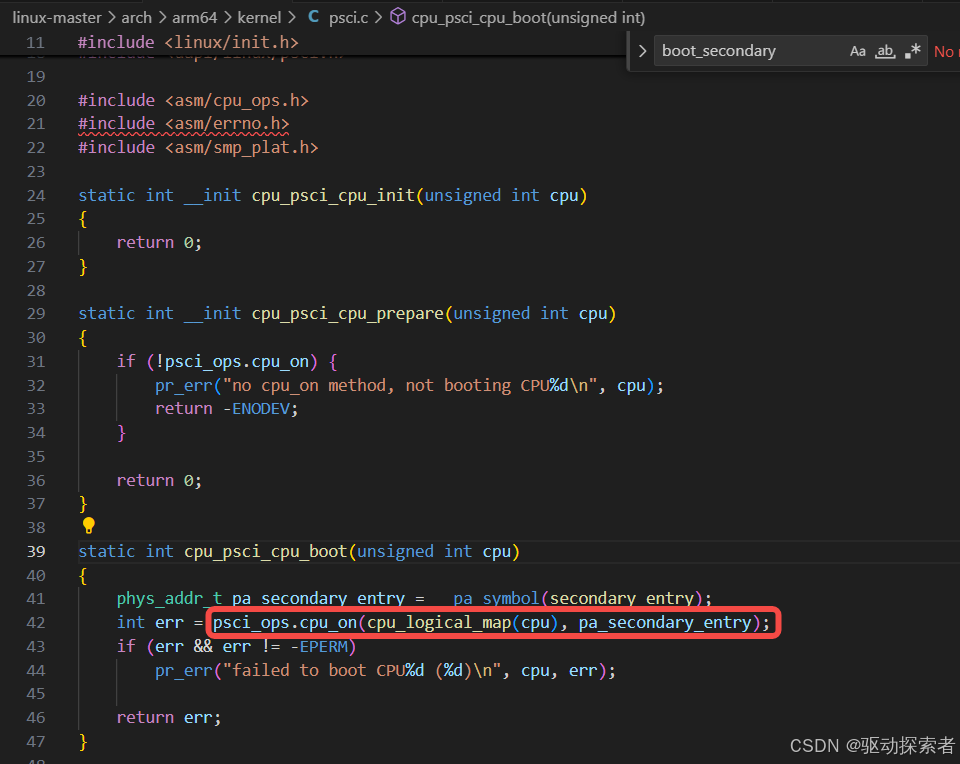

可以看到psci_ops又是一个单独定义的东西，其中cpu_on函数指针是cpu启动的关键

这里一路追踪到了invoke_psci_fn回调函数上面，这个东西究竟是又是谁赋值的，又是一层函数指针？

线索3：cpu init与prepare时机

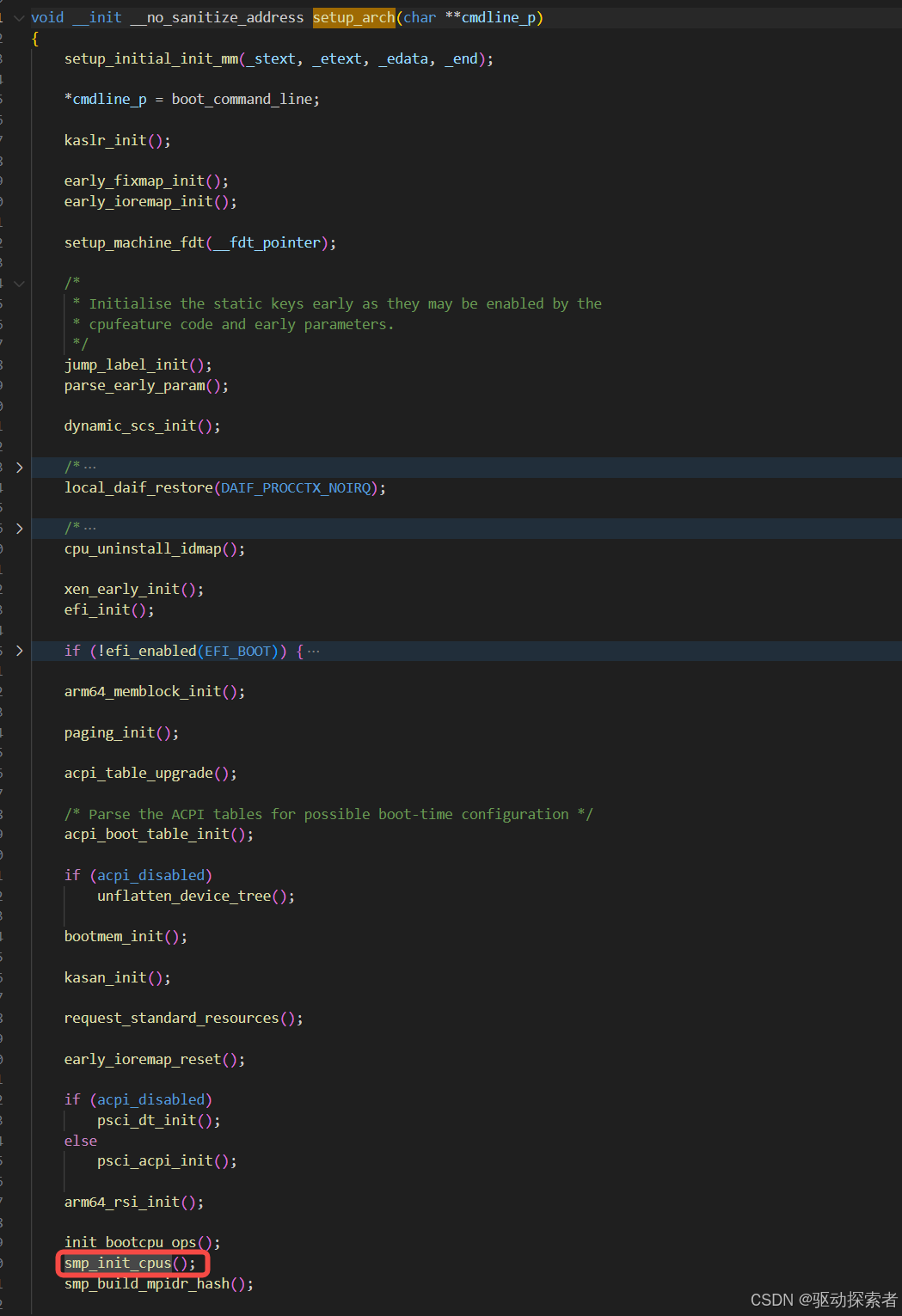

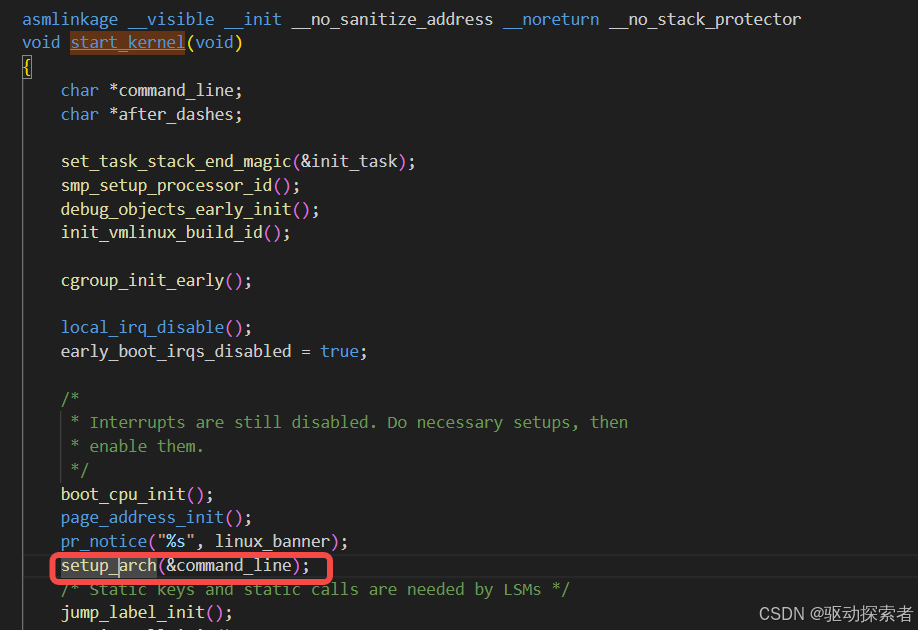

在start_kernel中有设置架构相关准备

其中有cpu的初始化

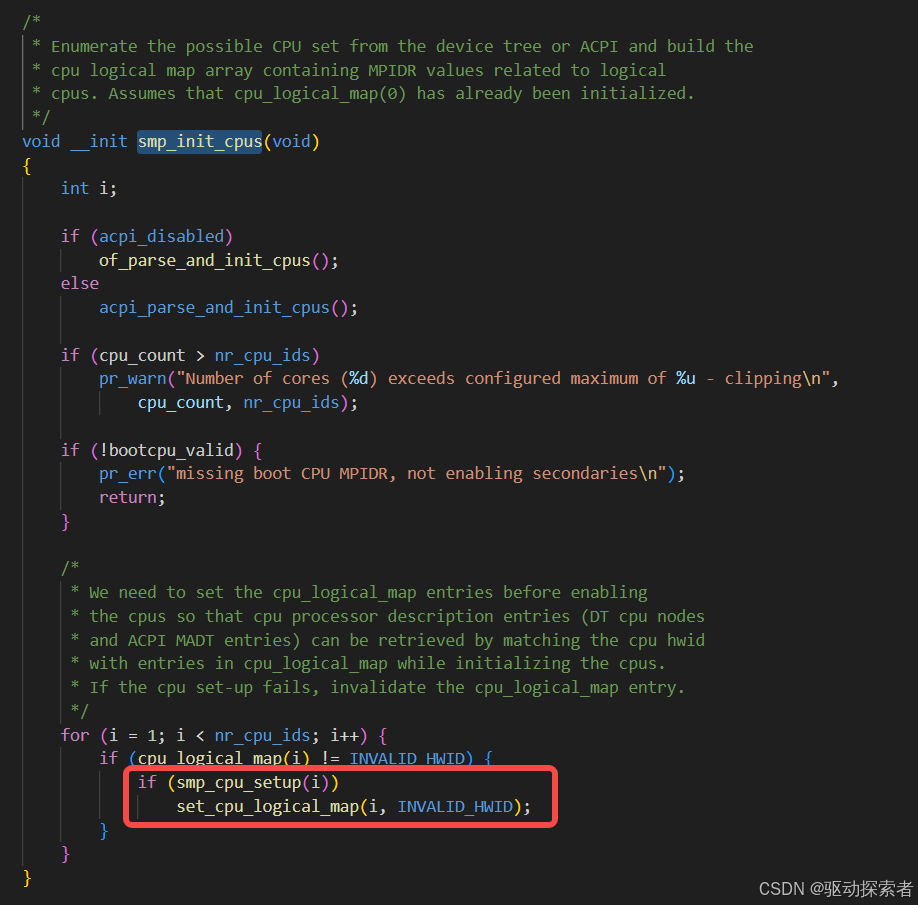

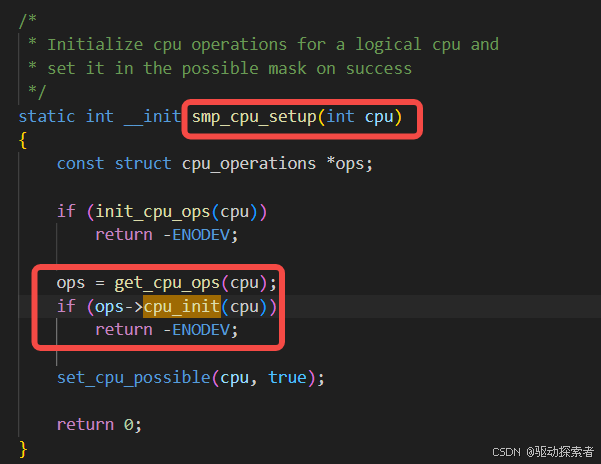

其实就是挨个cpu进行一下setup

具体的setup就是调用cpu ops提供的init函数

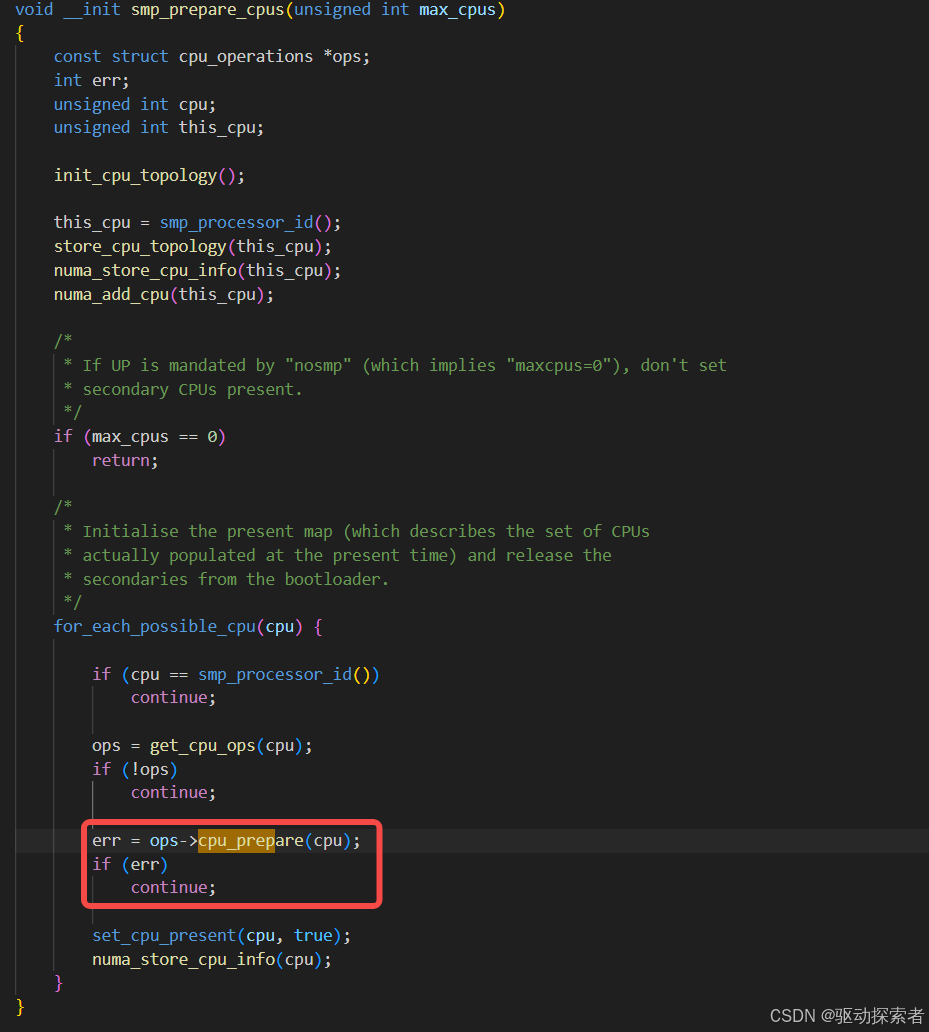

那么prepare怎么没人执行，我们倒推一下调用链

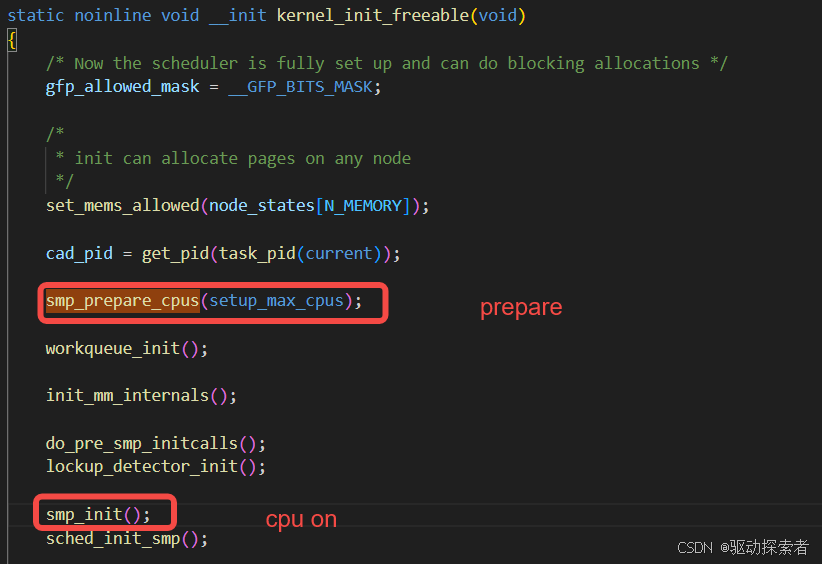

原来是在rest init后面搞的

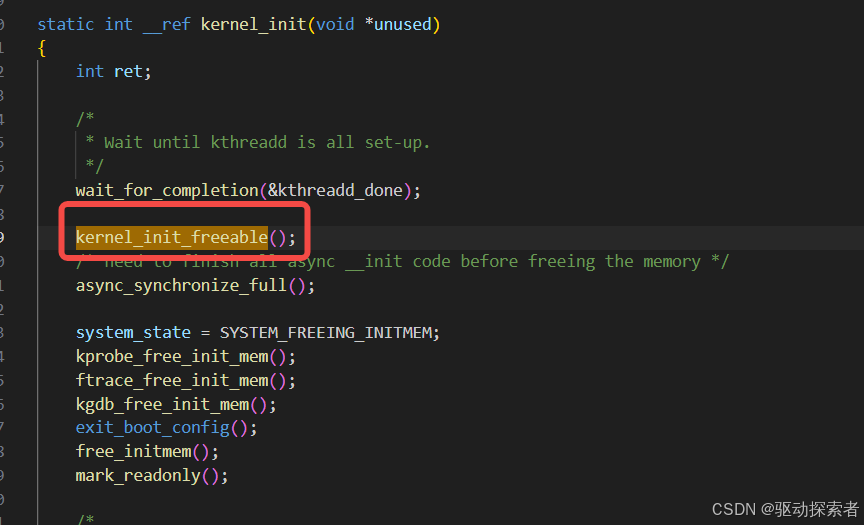

其中的freeable

线索4：cpu on 时机

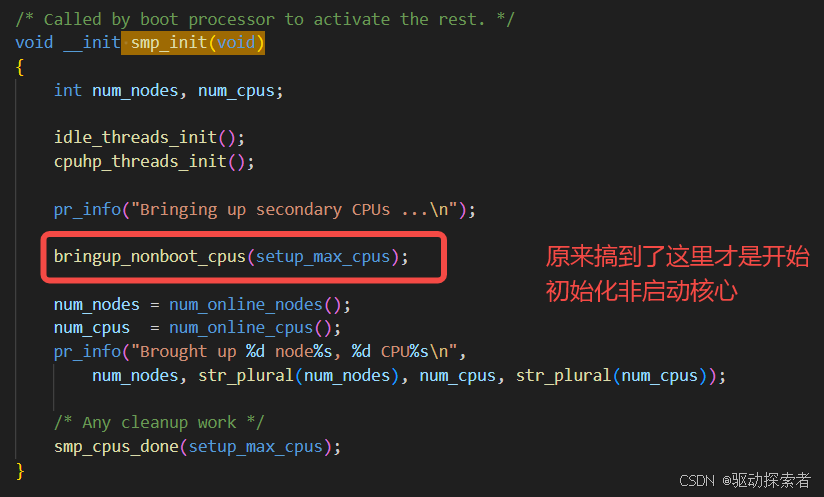

结合上图的smp_init继续探索

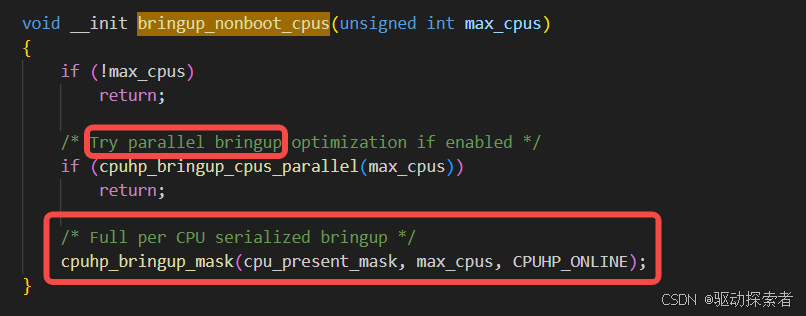

先试一下并行启动再试一下串行启动

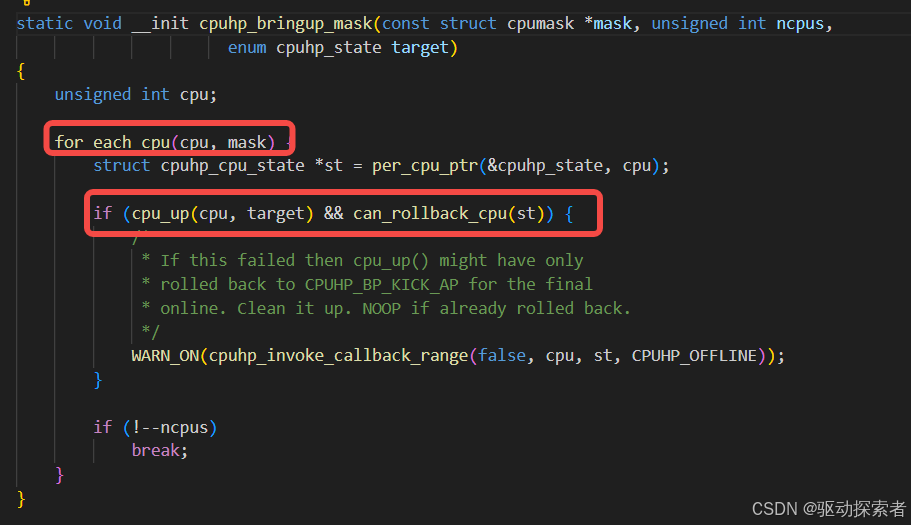

串行启动

注意这里有cpu_up _cpu_up __cpu_up小心迷路

两个下划线的，这个是arm架构相关的，不带和一个下划线的是通用的

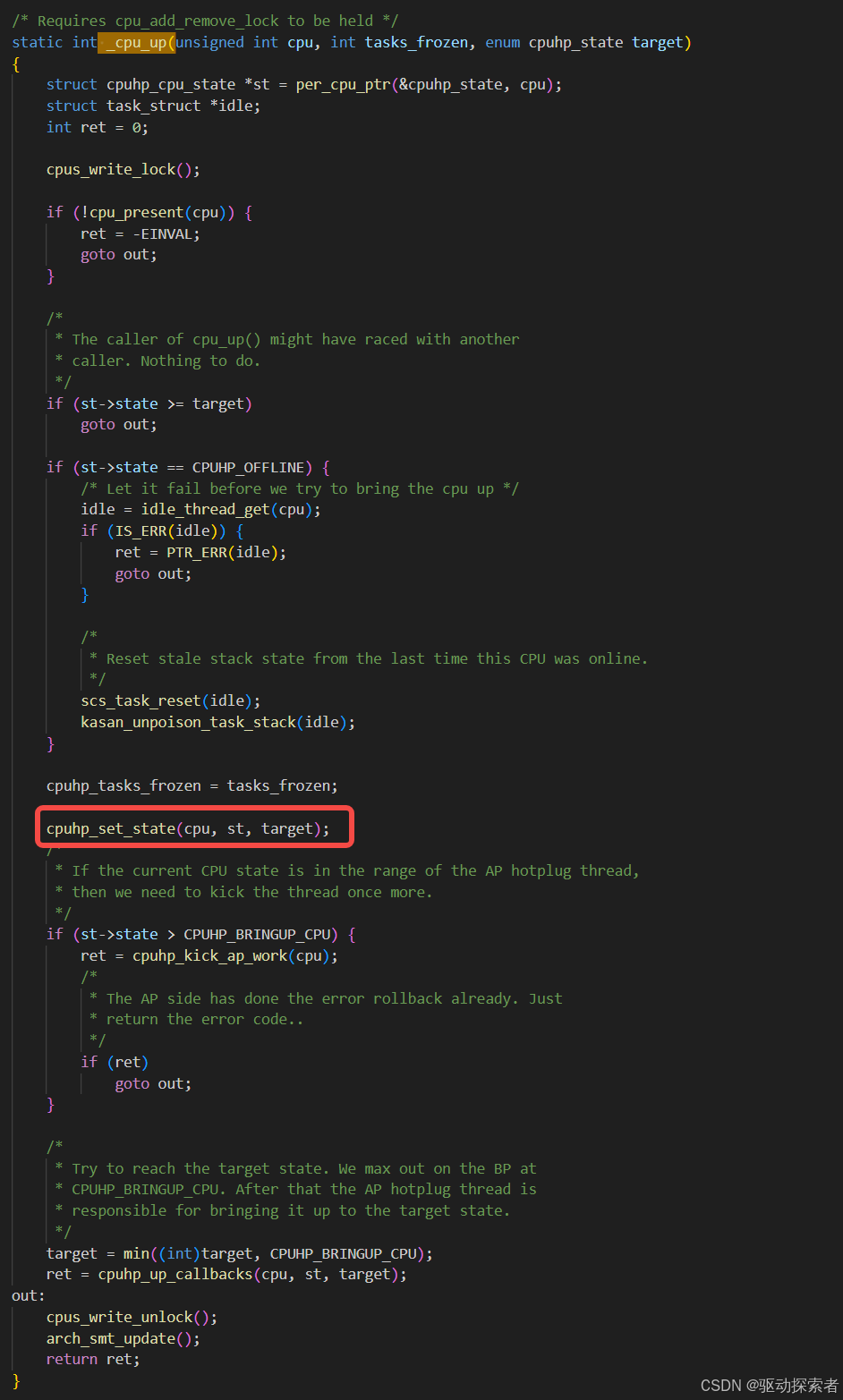

task_struct都掺和进来了

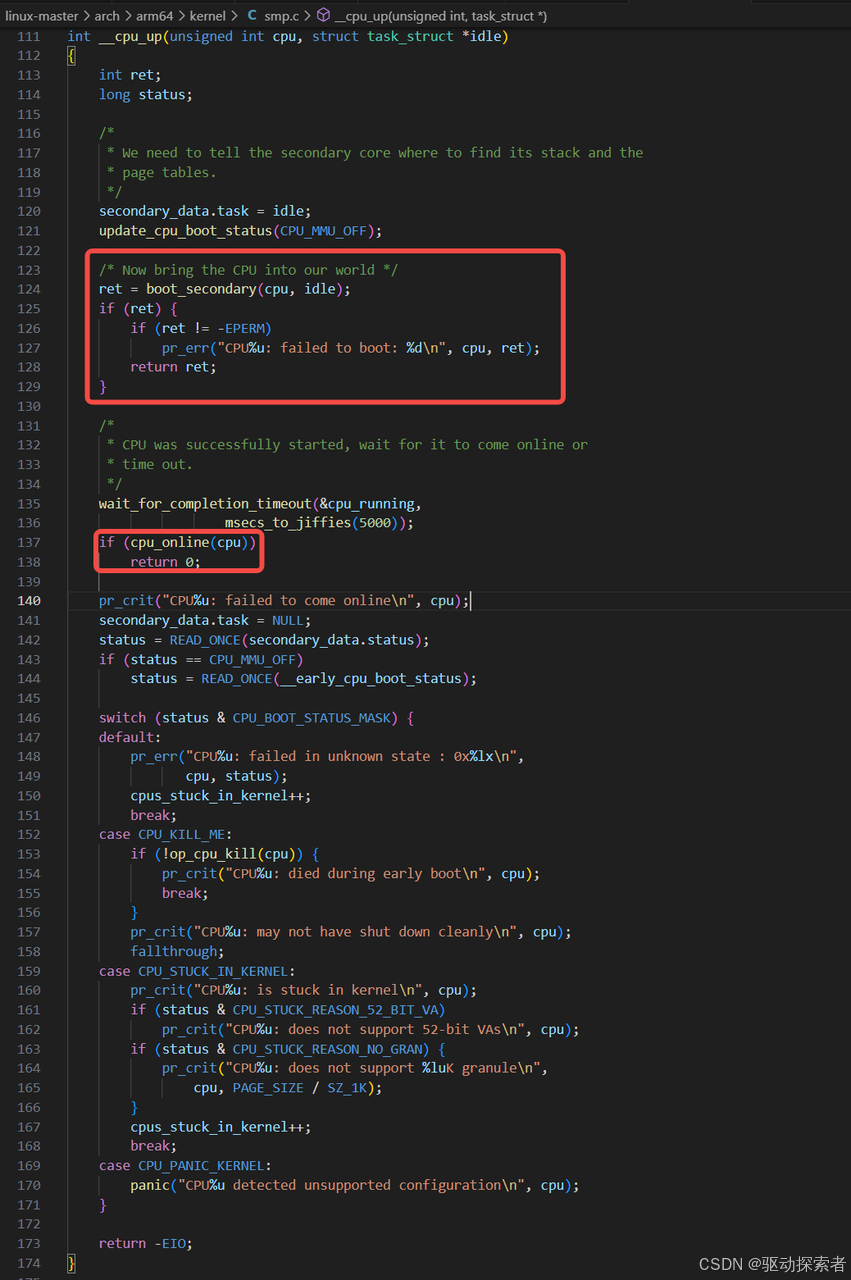

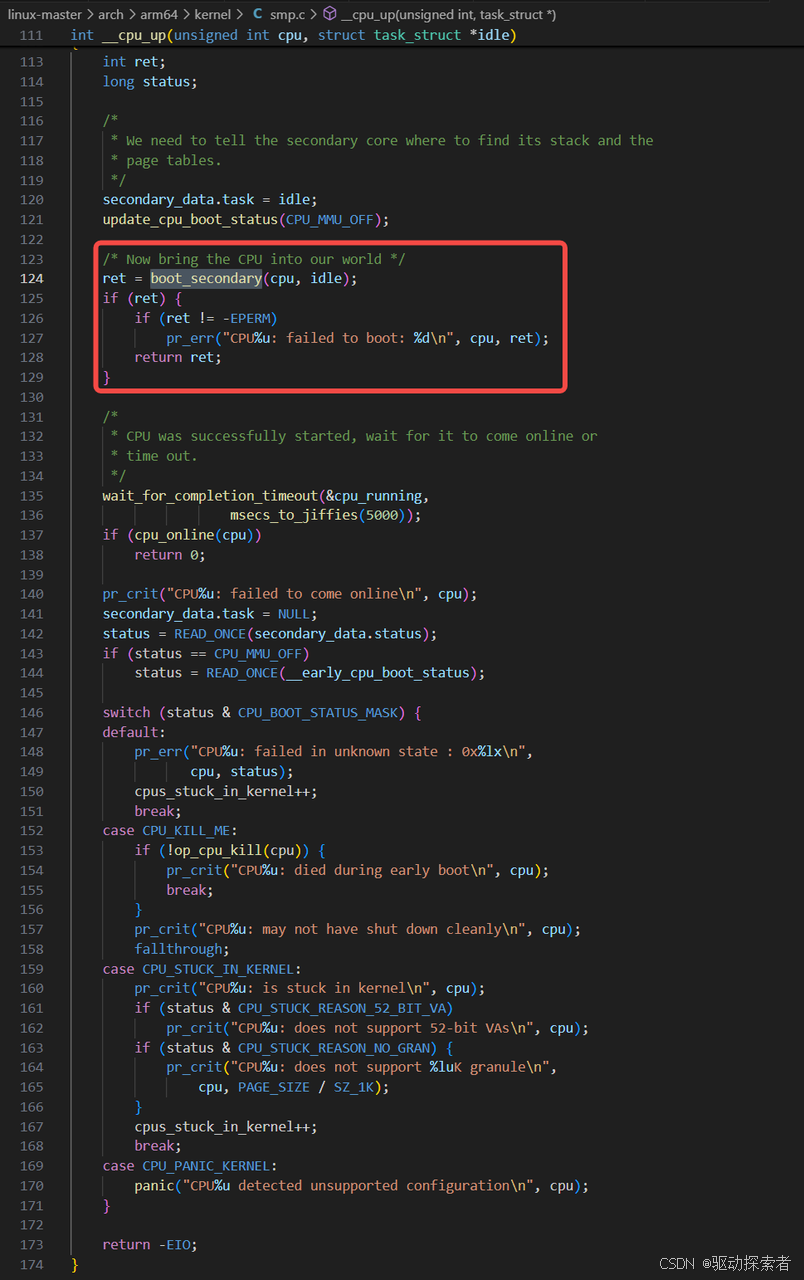

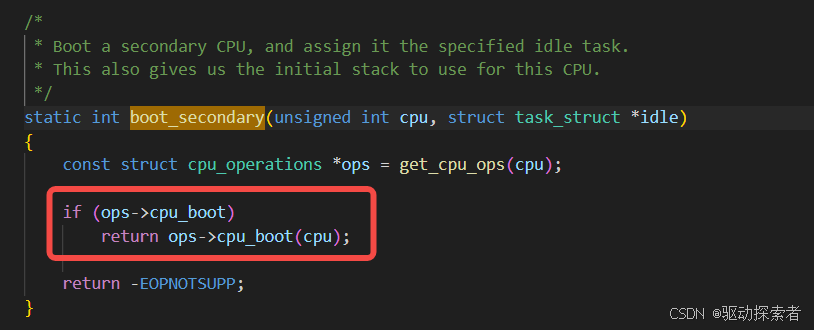

这里终于调用到了cpu_boot回调函数

线索5：从_cpu_up到__cpu_up

start_kernel setup_arch psci_dt_init init_bootcpu_ops smp_init_cpus arch_call_rest_init rest_init kernel_init kernel_init_freeable smp_init bringup_nonboot_cpus _cpu_up

分析了好多代码上电的线索在_cpu_up断开了，我知道__cpu_up就在身边，但是近在眼前远在天边，今天非要揪出来怎么联动的，gpt了一下，解释如下。

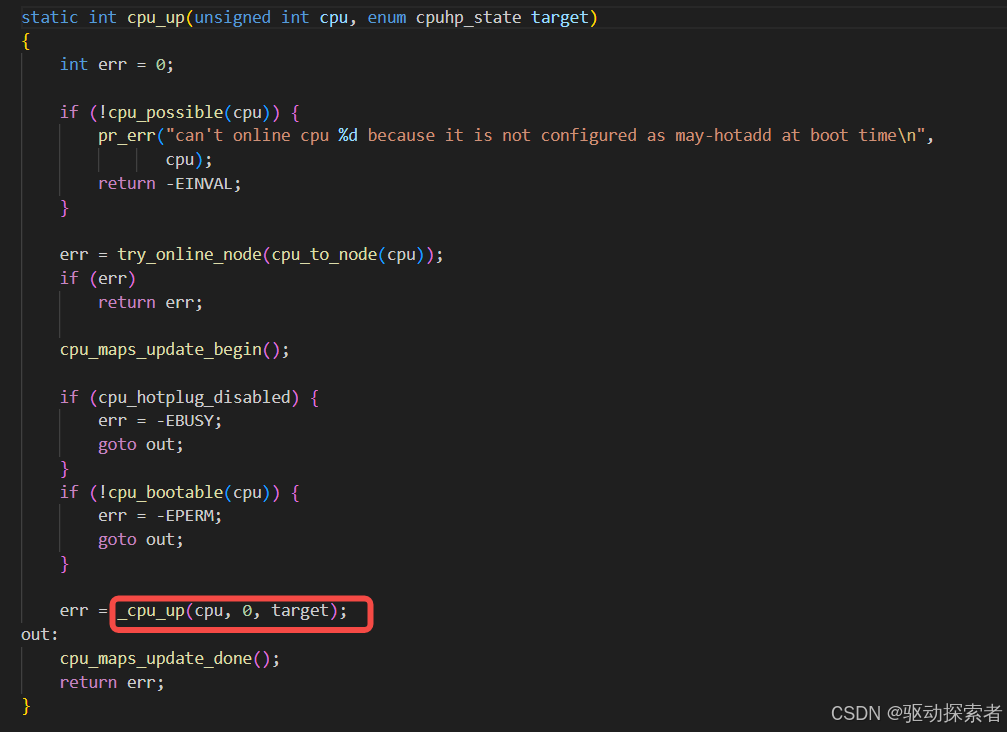

cpu_up()

• 位置：kernel/cpu.c

• 作用：这是 对外的统一接口，用于把一个指定的 CPU 拉起来。比如热插拔、启动时 bring-up 都会走这里。

• 代码特点：

  • 会做合法性检查（目标 CPU 是否离线、是否允许上线）。

  • 获取全局 cpu_add_remove_lock，保证并发安全。

  • 调用内部 _cpu_up()。

_cpu_up()

• 位置：kernel/cpu.c

• 作用：作为 cpu_up() 的内部实现，主要封装了一些 上下文管理：

  • 调用 cpuhp_up_callbacks()，走 CPU 热插拔的 state machine。

  • 每个 CPU hotplug state（如 CPUHP_BRINGUP_CPU, CPUHP_AP_ONLINE_DYN）都会有回调，逐步完成从硬件 bring-up 到调度器可用。

  • 真正执行 bring-up 的核心调用是 __cpu_up(), 但它是嵌在 state machine 里被触发的。

__cpu_up()

• 位置：架构相关文件

  • ARM64：arch/arm64/kernel/smp.c

  • x86：arch/x86/kernel/smpboot.c

• 作用：架构相关的核心逻辑，直接发出启动 CPU 的请求。

  • ARM64 下会调用 smp_boot_secondary()。

  • smp_boot_secondary() → 通过 PSCI 调用 ATF/BL31 的 CPU_ON，指定次级 CPU 的入口地址。

  • 次级 CPU 被唤醒，从 secondary_startup() 进入 Linux。

那总的看起来是状态机控制的通用到架构相关的cpu操作

1. 背景

• 早期内核（4.10 以前）CPU 启动/下线代码分散在 smp.c / cpu.c 等处，逻辑混乱，驱动/子系统很难挂钩。

• 为了解耦，Linus 接受了 Thomas Gleixner 的补丁，把 CPU bring-up/down 抽象成 一条状态机 (cpuhp)。

• 每个子系统（调度器、RCU、timer、irqchip、arch bring-up …）在对应的状态点注册回调函数，保证顺序和依赖。

---

1. 状态机设计

• 核心数据结构：enum cpuhp_state （定义在 include/linux/cpuhotplug.h）

• 每个状态对应一个阶段，比如：



• 状态机由 cpuhp_up_callbacks() / cpuhp_down_callbacks() 驱动。

---

1. 典型路径：cpu_up(cpu)

走的是 从 CPUHP_OFFLINE → CPUHP_ONLINE 的正向状态迁移：

cpu_up(cpu) └─> _cpu_up(cpu) └─> cpuhp_up_callbacks(cpu) └─> 依次执行状态机： - CPUHP_BRINGUP_CPU - CPUHP_AP_IDLE_DEAD - CPUHP_AP_SCHED_STARTING - ... - CPUHP_AP_ONLINE_IDLE - CPUHP_ONLINE

• 每个状态点如果有回调，就会执行。

• 如果某一步失败，会回滚状态机（调用对应的 teardown 回调），保证一致性。

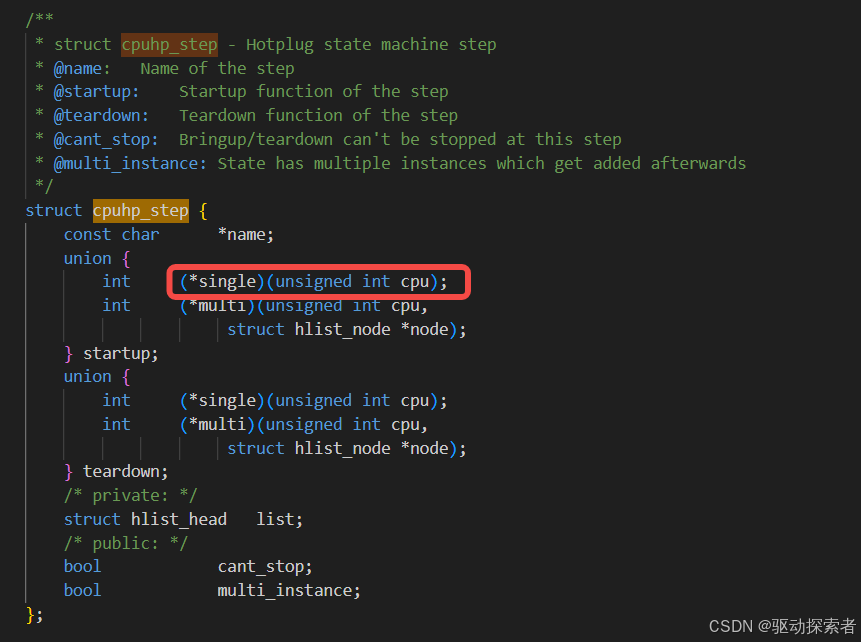

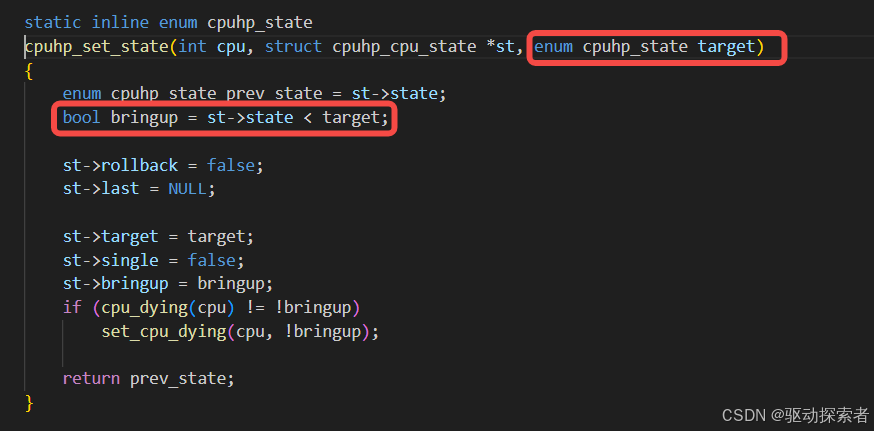

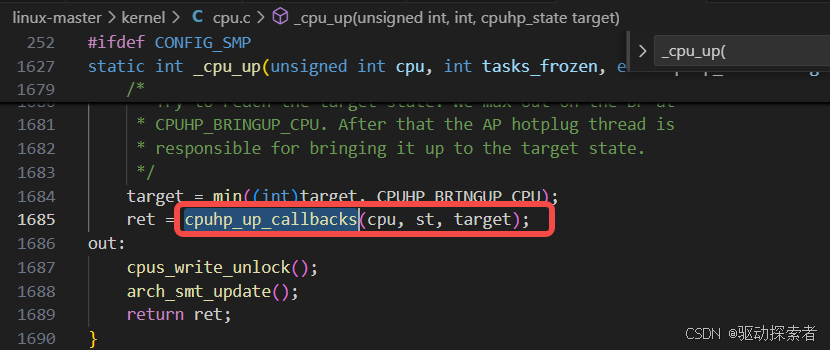

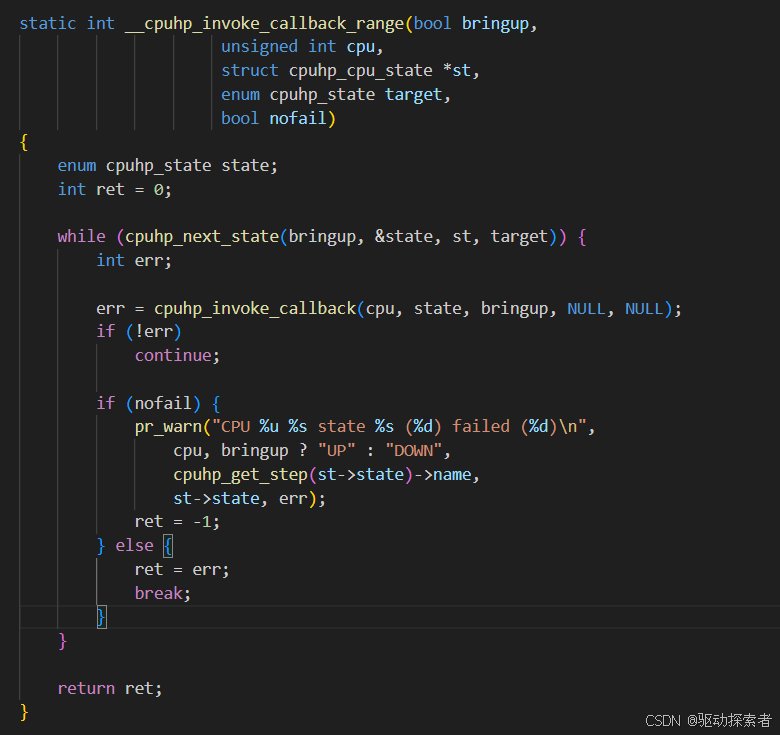

我们可以看到cpuhp_invoke_callback_range里有个循环调用cpuhp_invoke_callback的过程，在callback函数中会调用step的single方法，这里的hp是hotplugin的缩写，st的结构体cpuhp_step定义如下

终于在这个地方联系上了之前两个下划线的那个__cpu_up了

---

1. 重要状态说明（上线路径）

• CPUHP_BRINGUP_CPU

  • 由 __cpu_up() 触发，走进 smp_boot_secondary()。

  • 此时会通过 PSCI 调 BL31 → CPU_ON，上电次级核。

• CPUHP_AP_IDLE_DEAD

  • 次级 CPU 被唤醒后，从 secondary_startup() 进入 Linux。

  • 在这里等待被标记为 online，类似一个 “idle but not yet scheduled”。

• CPUHP_AP_SCHED_STARTING

  • 调度器初始化次级 CPU 的运行队列（sched_cpu_starting()）。

  • 这之后，调度器知道这个 CPU 存在，可以调度任务上去。

• CPUHP_AP_ONLINE_IDLE

  • 把 CPU 标记为 online，进入 idle task 循环。

  • 此时 CPU 已经 fully usable，但还没有用户进程跑上来。

• CPUHP_ONLINE

  • 最终状态。

  • 代表 CPU 已经完全对系统开放，可以执行普通任务。

---

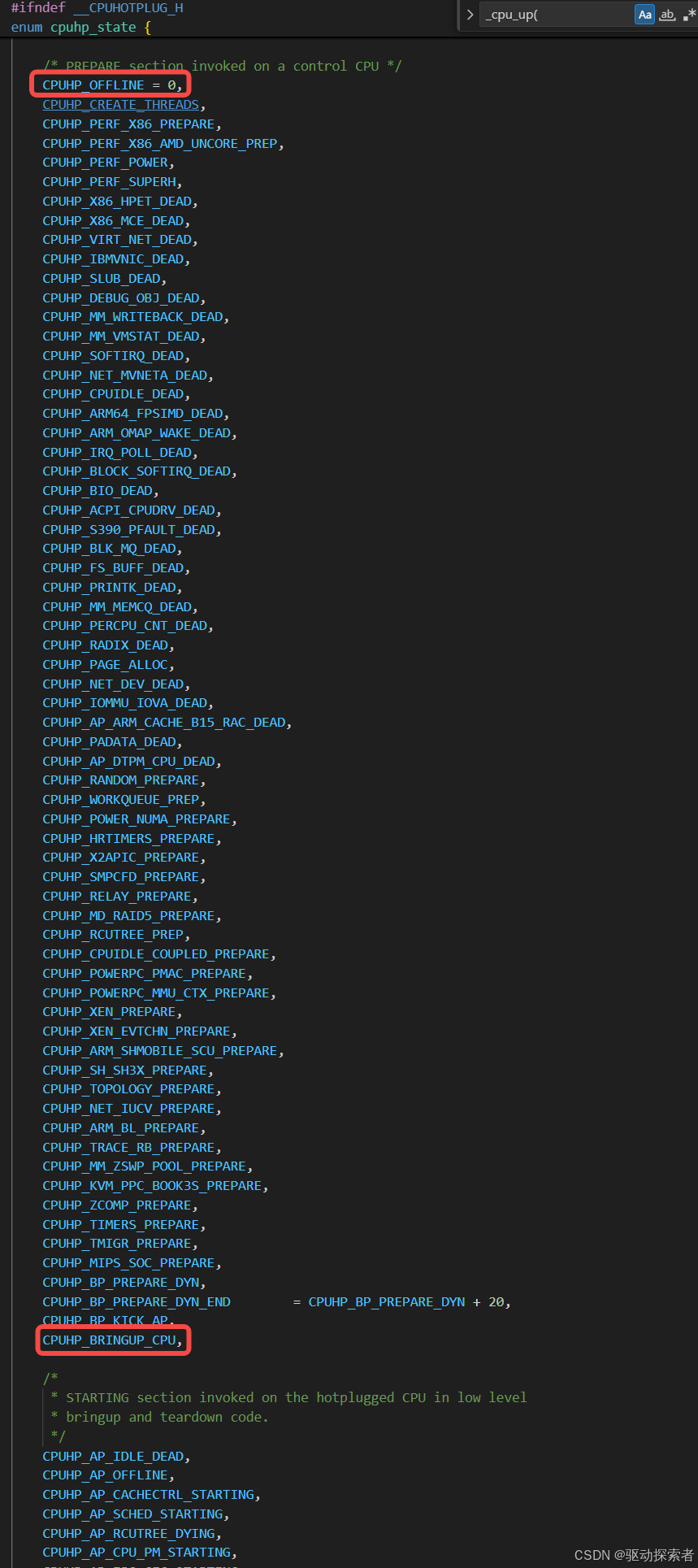

1. 状态机枚举定义

   1. include/linux/cpuhotplug.h

   2. 搜索 enum cpuhp_state，截一段关键枚举。

2. 状态机执行逻辑

   1. kernel/cpu.c

   2. 函数 cpuhp_up_callbacks()，可以截图 while 循环里执行状态回调的部分。

3. 状态回调注册

   1. 各子系统在 init 时会调用 cpuhp_setup_state() 注册自己的回调。

   2. 例如调度器在 kernel/sched/core.c 注册 sched_cpu_starting()。

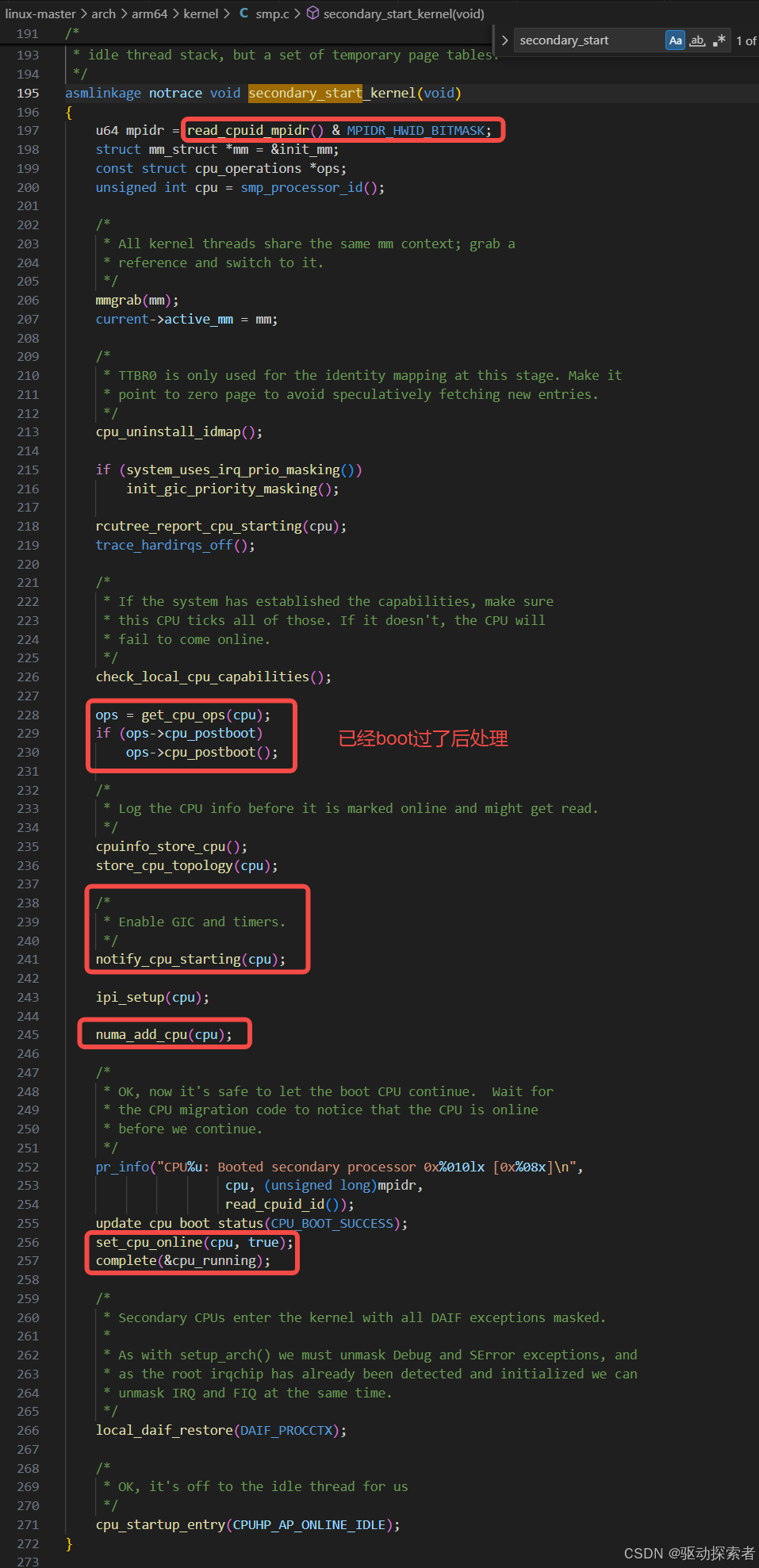

4. 次级 CPU 启动入口



   1. arch/arm64/kernel/smp.c → secondary_start_kernel()

   2. 这是 CPU 上电后真正开始执行 Linux 的地方，从上电到被c代码初始化过，arm自己有一套处理办法

线索6：cpu on 如何到 psci

我们找了半天发现终于cpu on了，但是cpu on到底执行到哪里去了还没找到，至少要追踪到操作寄存器吧，内核为了兼容各种各样的架构，各种各样的需求，各种各样的功能驱动，封装的层数太多了，一个操作要找半天，不过要搞这个还是只能继续学习了。

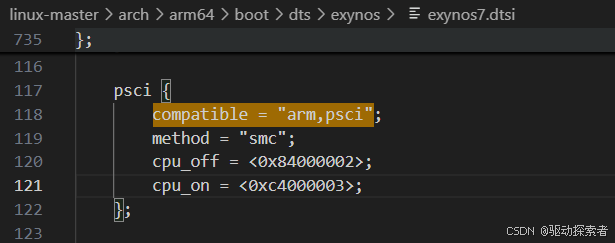

设备树中的定义:

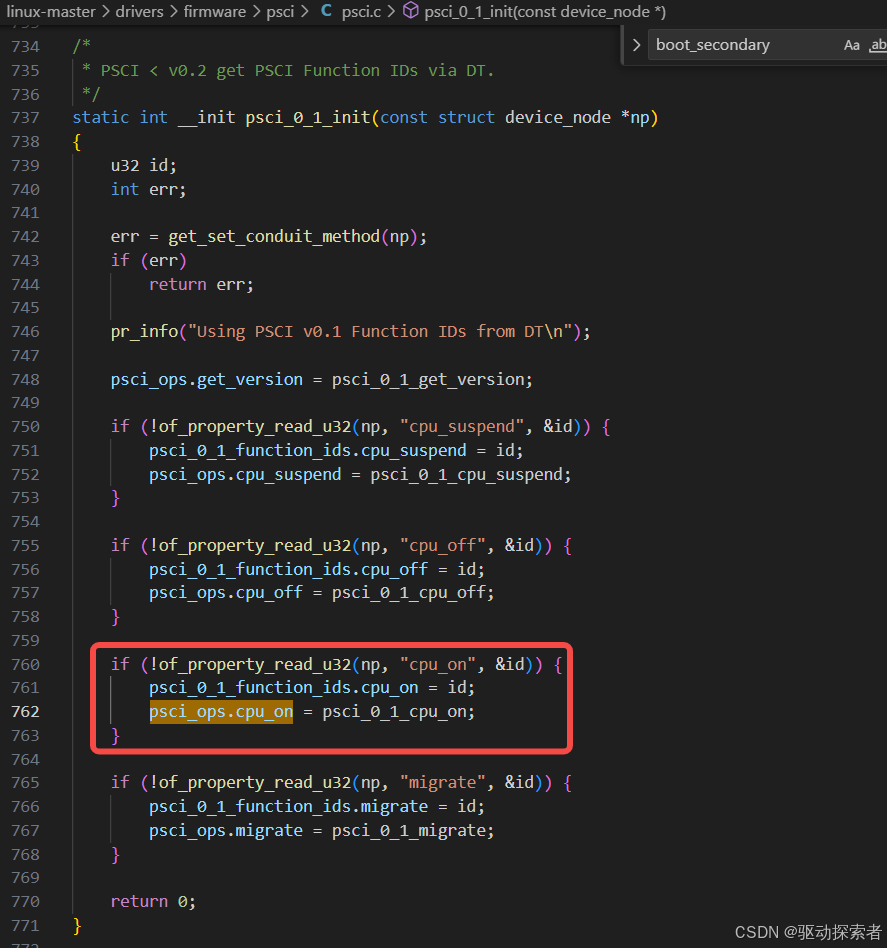

对应驱动代码的定义:

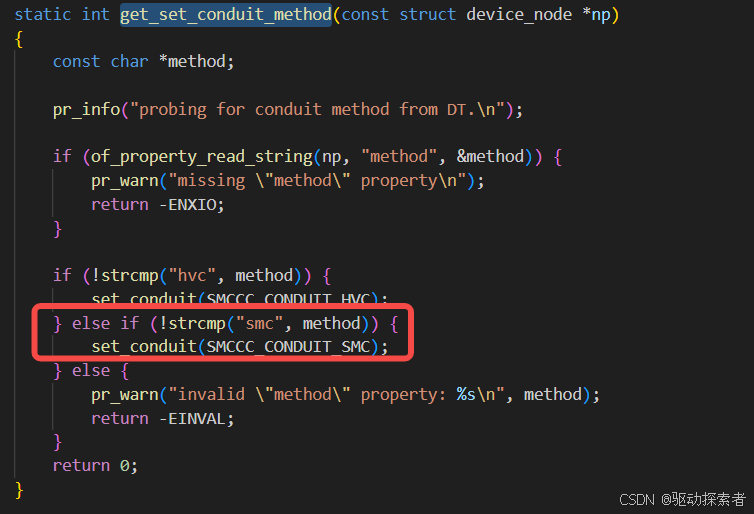

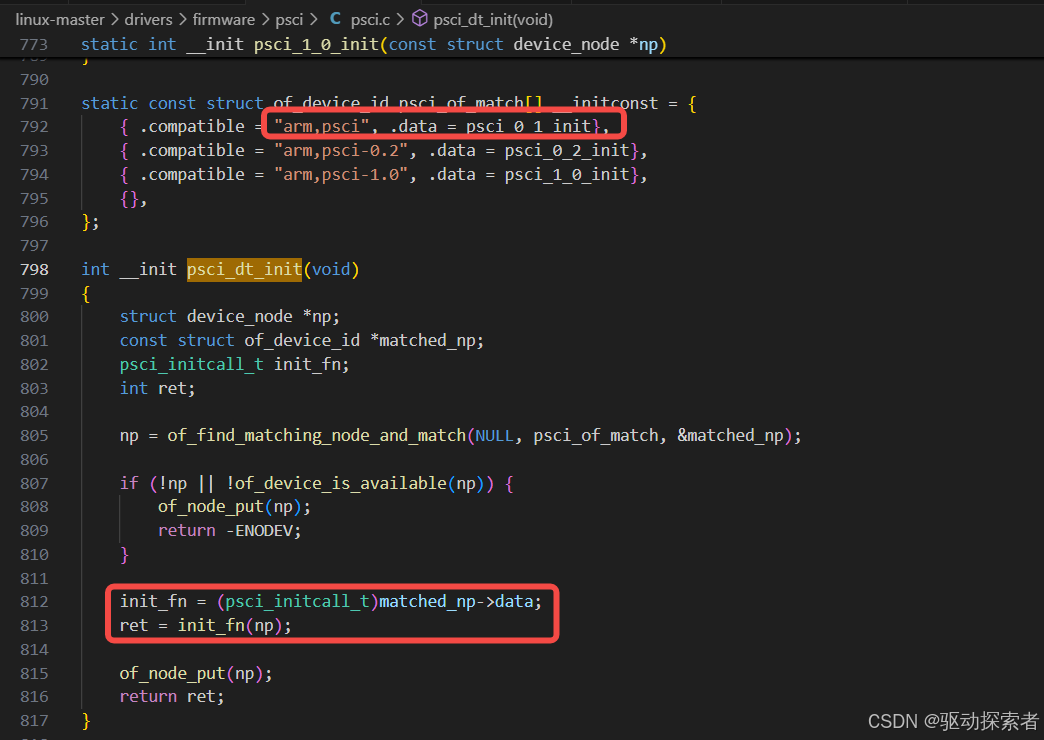

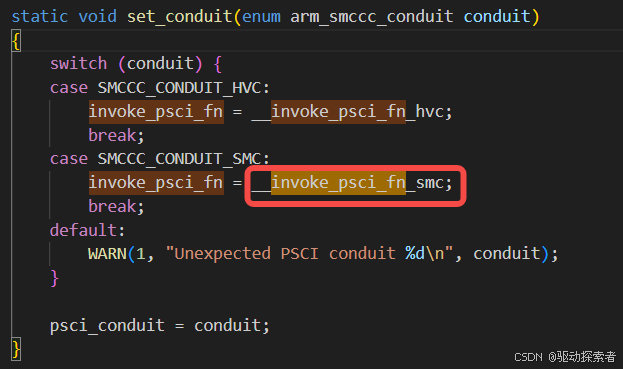

我们看到psci_dt_init做的事情是通过of_find_matching_node_and_match在dts中查找要用哪个psci_of_match data，然后调用它，这个psci_of_match.data其实是个函数

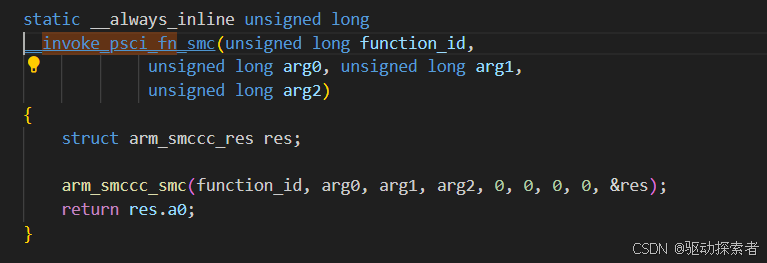

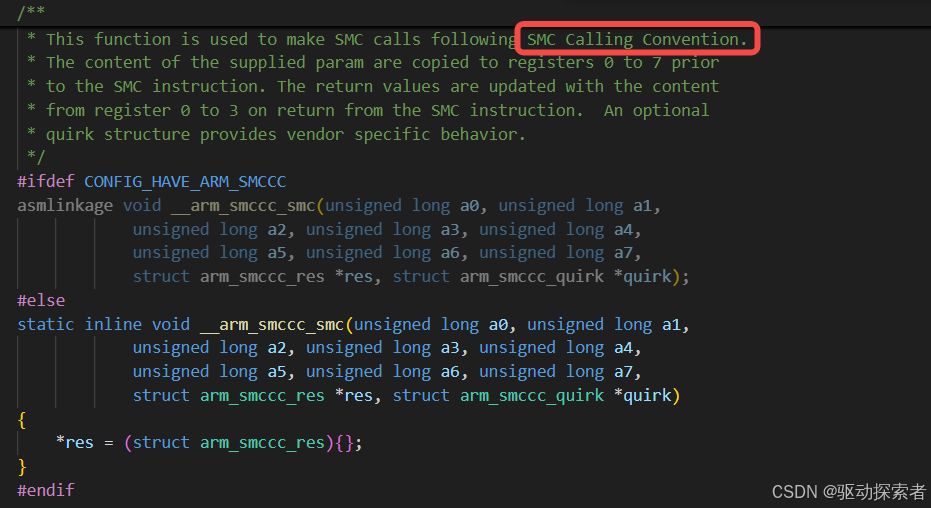

终于找到了大名鼎鼎的smccc陷入bl31 psci电源管理的接口咯

SMCCC 全称是 SMC Calling Convention，中文一般称作 SMC 调用约定。

它是 ARM 定义的一个标准，描述 操作系统/Hypervisor 与安全世界（EL3/EL2/TrustZone 固件）之间的调用接口规范。

• SMC (Secure Monitor Call)：一种特殊指令，用来从普通世界（Non-secure world）切换到安全世界。

• SMCCC：规定了 SMC 调用时 参数传递、返回值、寄存器使用、调用 ID 编码方式 等，确保不同固件/内核/Hypervisor 之间的兼容性。

• 在 Linux 里，相关头文件在 include/linux/arm-smccc.h。

• ARM 官方文档叫： "ARM Secure Monitor Call Calling Convention (SMCCC)"。

线索7：bl31 怎么调到 psci

bl31有bl31_entrypoint和bl31_warm_entrypoint两个entry，二者都会通过el3_entrypoint_common设置runtime_exceptions作为vector地址(tf-a/bl31/aarch64/bl31_entrypoint.S)

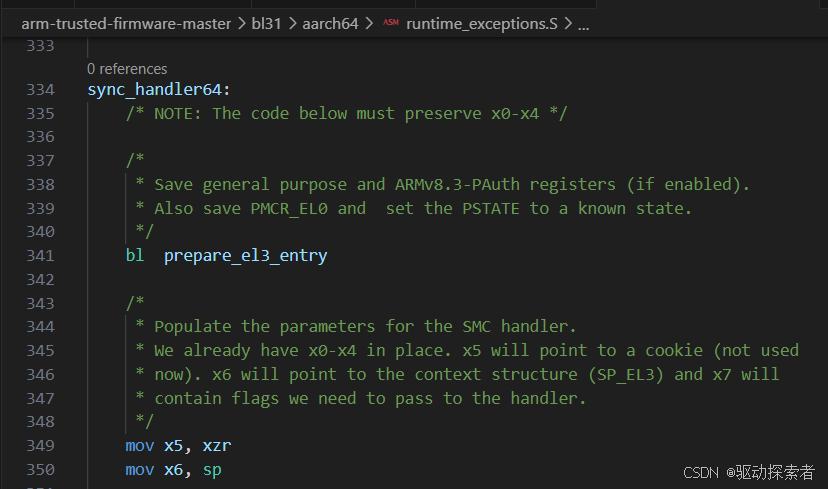

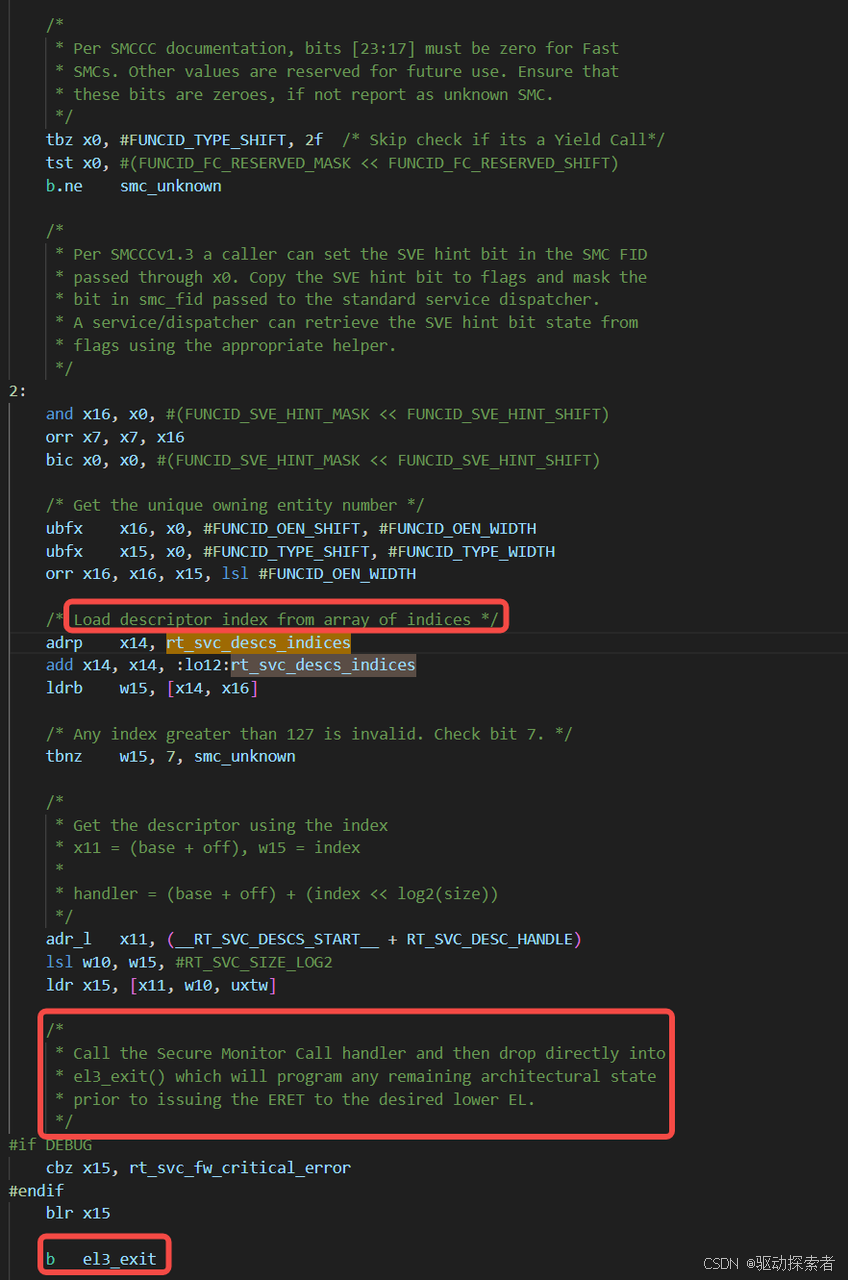

在runtime_exceptions的sync_handler64中，会加载rt_svc_descs_indices，进而得到rt_svc_descs的index，进入rt_svc_descs对应entry中

关于rt_svc_descs和psci的关系，大概整理如下

bl31_main //tf-a/bl31/bl31_main.c runtime_svc_init //tf-a/common/runtime_svc.c rt_svc_descs = (rt_svc_desc_t *) RT_SVC_DESCS_START; rt_svc_desc_t *service = &rt_svc_descs[index]; service->init

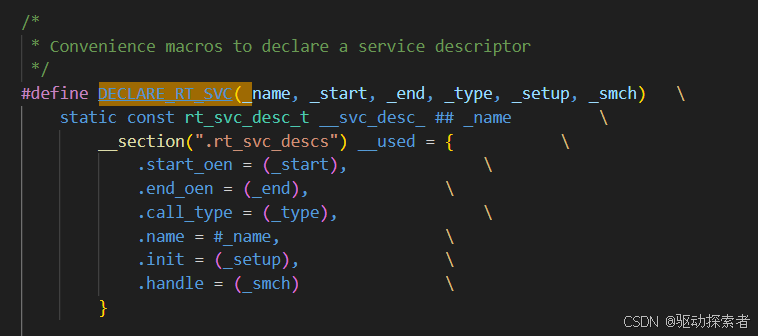

上述的service->init就是setup函数tf-a/include/common/runtime_svc.h

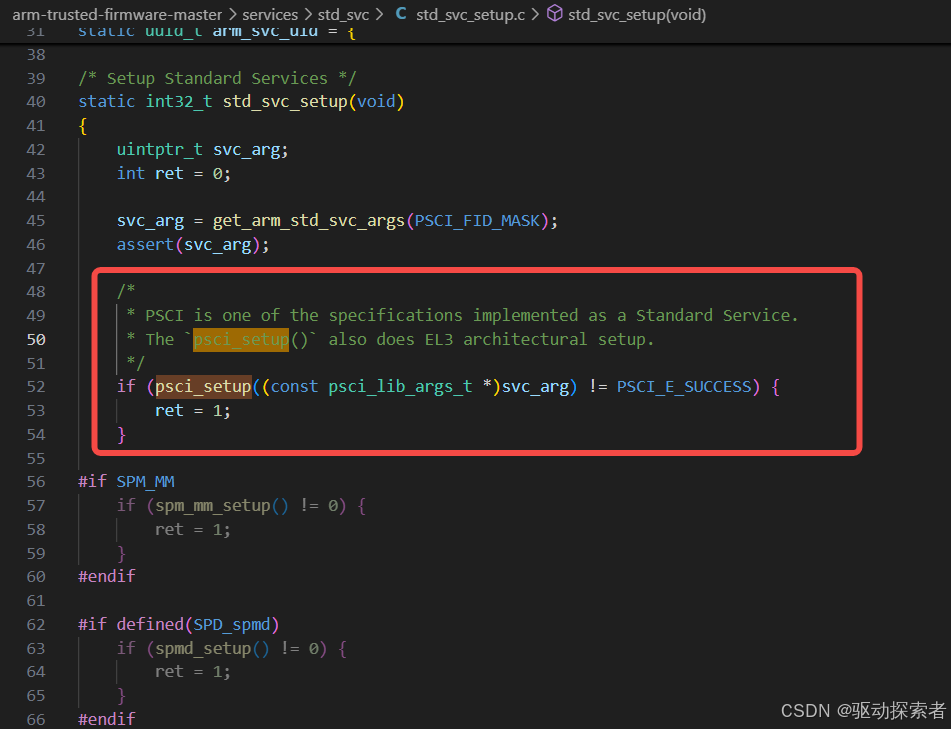

在setup函数中tf-a/services/std_svc/std_svc_setup.c，psci_setup调用了plat_setup_psci_ops接口，这个也是各个平台可以自己实现的一个函数接口，在定义各类psci的ops
