【DAB收音机】DAB 信号发生器介绍

news 2025/8/29 7:05:55

DAB信号发生器

1. DAB+ REC 1508：轻量高效的“入门级全能选手”
2. Red Wood Comm , RWC2010C：企业级“多场景定制专家”
总结：如何选择？

DAB（Digital Audio Broadcasting，数字音频广播）作为新一代数字广播标准，凭借抗干扰强、音质清晰、频谱利用率高等优势，在欧洲、澳大利亚等海外市场已广泛应用十余年。然而，受限于频段规划与产业布局差异，我国目前尚未大规模部署DAB广播基站，实际覆盖几乎空白——这对从事DAB接收机、车载娱乐系统等产品的研发验证工作提出了特殊挑战：如何在缺乏真实网络环境的情况下，高效完成协议一致性测试、功能调试及性能评估？

答案是：借助专业的DAB信号发生器模拟DAB信号。它通过模拟真实DAB基站的信号输出，为开发者提供可控、可重复的测试环境，是DAB功能开发绕不开的"刚需工具"。

本次技术分享聚焦两款主流DAB信号发生器——REC 1508与RWC2010C，结合实际开发场景，解析其核心能力与适用场景，助你快速锁定适配方案。

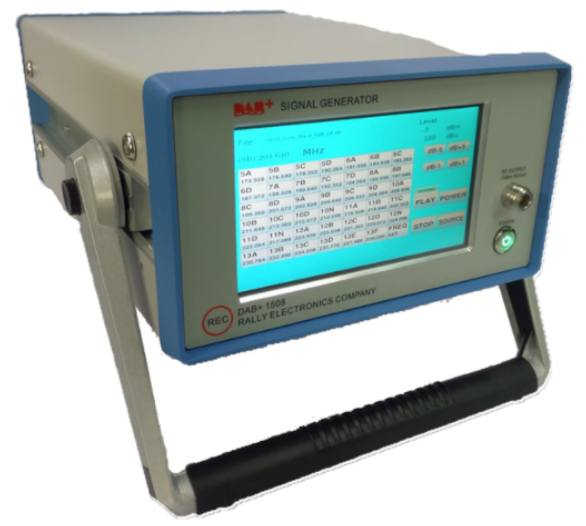

1. DAB+ REC 1508：轻量高效的“入门级全能选手”

在这里插入图片描述

核心特点：

协议兼容性强：支持DAB（EN 300 401）、DAB+（ETSI TS 102 563）双标准，覆盖L-Band（1452-1492MHz）与UHF Band III（174-230MHz）全频段，满足欧洲、东南亚等主流DAB市场的测试需求。
操作极简：配备3.5英寸电容触控屏+实体快捷键，支持“一键生成标准信号”（如预存DAB Ensemble模板），无需复杂配置即可输出合规信号，对新手友好度高。
灵活扩展：提供2路RF输出（同轴+波导可选），支持外接衰减器、滤波器等配件，可模拟真实场景中的信号衰减或干扰（如车载天线多径效应）。

使用方法：

开机初始化：连接电源（或电池），开机后自动检测硬件状态，提示“进入标准模式”或“自定义模式”。
参数配置：

新手模式：直接选择预存的"DAB Ensemble模板"（如"Music Service"、“Data Service”），系统自动填充频率（如178MHz）、带宽（1.536MHz）、调制方式（QPSK）等参数。
自定义模式：手动输入中心频率、符号率、FEC速率等底层参数（需熟悉DAB物理层规范）。

信号输出：选择RF输出接口（同轴口接测试接收机，波导口接天线模拟器），调节输出功率（-30dBm至+10dBm可调），点击“Start”即可生成稳定信号。
验证测试：通过接收机解调信号，检查音频质量（信噪比≥40dB）、业务完整性（数据业务误码率≤1e-6），若不达标可调整功率或参数后重测。

参考资料：

说明书链接
ONETEST仪器资源库 DAB+ REC1508仪器

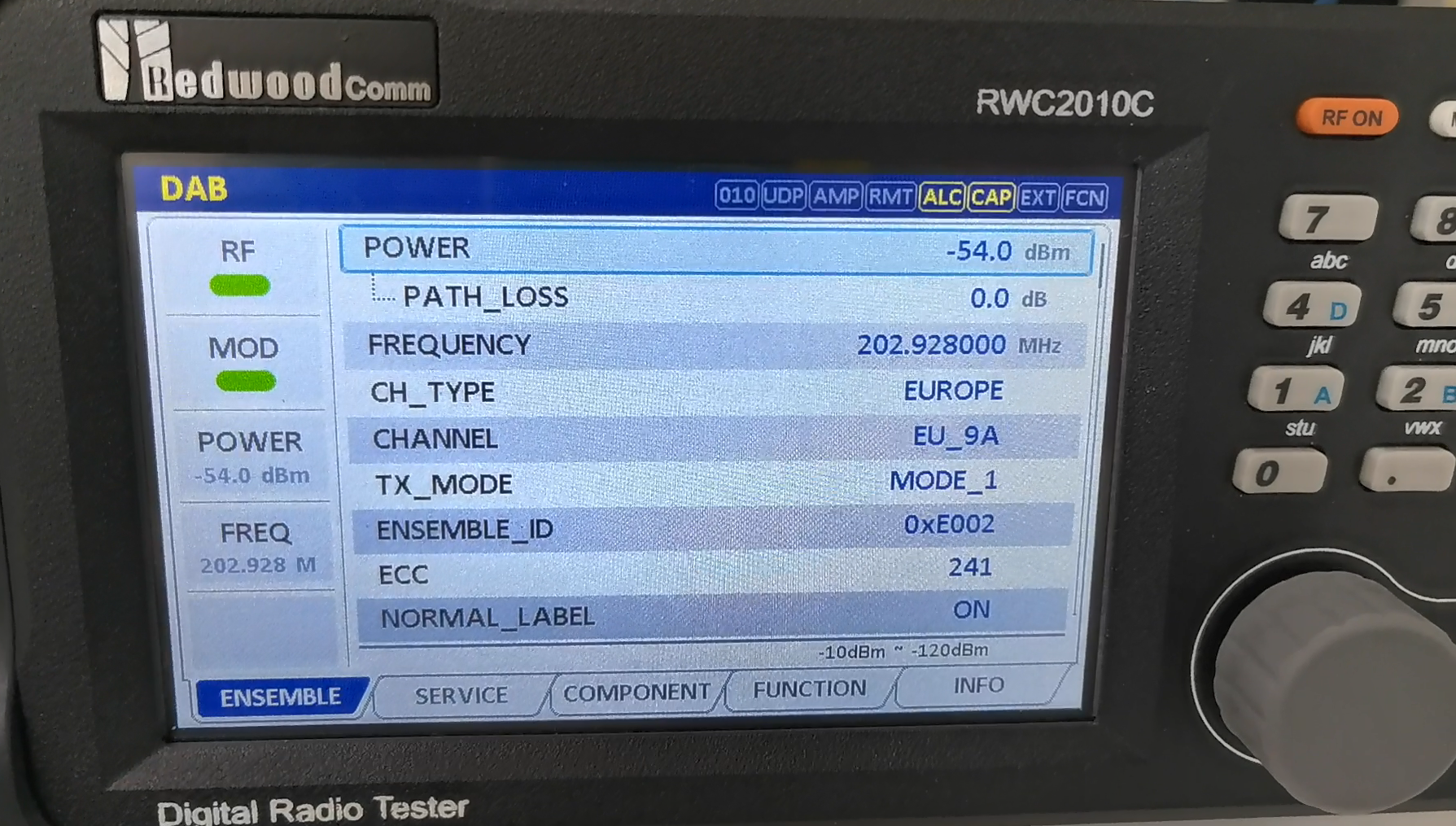

2. Red Wood Comm , RWC2010C：企业级“多场景定制专家”

在这里插入图片描述

核心特点：

多标准融合：除DAB/DAB+外，还支持T-DMB、DVB-T/T2等数字电视标准，一台设备可覆盖“音频+视频+数据”多业务测试需求，适合车载娱乐系统（需同时验证广播+视频功能）的综合测试。
高精度控制：内置高稳时钟（相位噪声≤-140dBc/Hz@1kHz偏移），支持外部10MHz参考输入，信号频率稳定度达±1ppb，满足严苛的协议一致性测试（如ETSI EN 301 234）对时钟同步的要求。
智能场景模拟：支持“动态参数调整”功能，可在测试中实时修改频率、功率、调制方式（如从QPSK切换至8PSK），模拟基站切换或多小区覆盖场景，验证接收机的鲁棒性。
远程控制：配备GPIB/USB/LAN接口，支持Python/API编程，可集成到自动化测试平台（如LabVIEW），实现“信号生成-接收机控制-结果记录”全流程无人值守测试。

使用方法：

初始化与校准：首次开机需连接外部10MHz参考源（如铷钟），系统自动校准时钟与频率，确保信号精度；校准完成后进入主界面。
复杂场景配置：

多业务叠加：在“Service Configuration”界面添加多个Ensemble（如1个音乐服务+1个交通数据服务），分别设置编码参数（音频：MPEG-2 AAC；数据：XML文本）。
动态模拟：通过“Scenario Editor”编辑“频率跳变序列”（如178MHz→182MHz→179MHz，间隔2秒），或“功率渐变曲线”（如-20dBm→-10dBm→-15dBm），模拟真实网络波动。
