三格电子——高频一体式工业级RFID读写器的应用

 ·RFID ·概述·

RFID具有数据存储量大、读写速度快、识别距离远、保密性好、穿透性强、体积小、功耗低，安装简单，环境适应性好以及能同时识别多标签等优点！

·RFID ·汽车行业应用·

传统的汽车总装线装配数据的采集主要是依靠手工和条码采集模式，装配过程信息主要是依靠工序看板，装配验证主要是依靠工人的自我判断，存在着数据采集不及时、效率低、误差大、技术运用难度大、信息更新不及时、程序复杂，耗时，浪费大量的人力、物力，资源，并且信息错误率高等问题。

我司将RFID载码体与吊具和台板进行绑定，在车辆被放置到吊具或台板上时，通过后台管理统,将车辆VIN号与吊具或台板上的载码体ID信息进行绑定。在各装配工位安装RFID读写器，读写器读取车辆标签后，通过后台获取相应的车辆VIN码,并提示相应工位的零部件安装信息来分配工作人员安 装相应零部件，系统获取相应车辆的部件安装信息以备后期质量跟踪，系统向LES系统返回物料消耗信息，并刷新工位零部件安装信息提示，直至该工位所有应装部件全部安装完毕；在向生产线工位供货环节 中，生产物流部门 将零部件送达工位之后，系统更新零部件数量信息。总装线所有使用滑橇进行车体运输的,如左机舱线束、右机舱线束、打刻类设备等，在滑橇上安装RFID载码体，在关键位置的滚床上安装RFID读写器，对车身信息进行识别和跟踪，并上传给总装线上不同的系统。将RFID应用于汽车制造业，可提升生产过程的管理与控制水平，有效地跟踪、管理和控制生产过程与上层管理系统结合，可合理的调度、管理，提高制造竞争力，改善生产组织，缩短生产周期，提高产品的质量和降低人力资源消耗，为产品的质量跟踪提供了精确的数据保障。

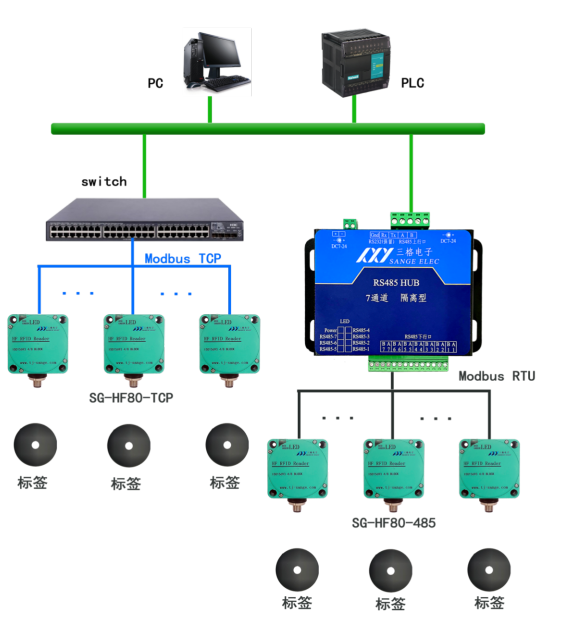

三格提供是工业高频读写器系列，包含SG-HF80-485、SG-HF80-TCP共两个产品。使用框图如下图所示意。

2 产品特点

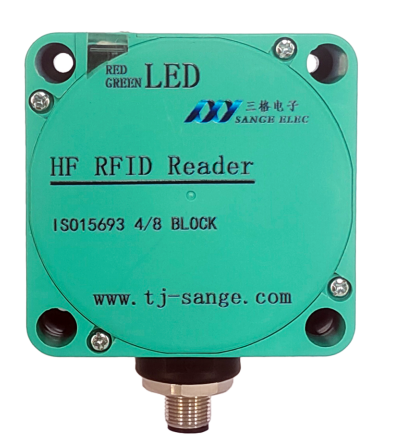

高频一体式工业级RFID读写器，通讯方式可选择RS485或以太网，该系列产品读取性能好，距离远，防护等级高，适用于各行各业的自动化生产过程。

外部独立12/24V供电。

采用13.56MHz工作频率，支持ISO 15693标准

支持卡片种类NXP ICODE SLIX/NXP ICODE SLIX2/FM13HF01N/Fujitsu MB89R118C

支持最大2K字节容量卡片读写

支持卡片块大小自动获取

支持MODBUS RTU、MODBUS TCP协议，便于二次开发

IP67防护等级，可适用于油污、粉尘、潮湿的恶劣工况

电源带过流过压保护和滤波功能，能适用恶劣的电磁干扰环境

支持7路TCP连接，ModbusTCP最多7路。

本设备ModbusTCP和ModbusRTU作为Modbus从站，支持 3/6/16功能码

可通过配置软件修改设备配置。
