一、实验内容

在本次实验中，将使用Verilog HDL实现31条MIPS指令的CPU的设计、前仿真、后仿真和下板调试运行。

二、数据通路

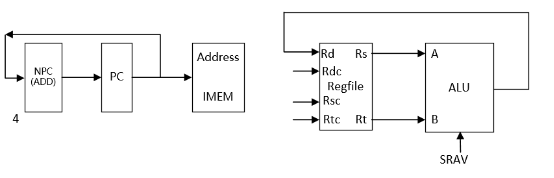

（一）单独数据通路：

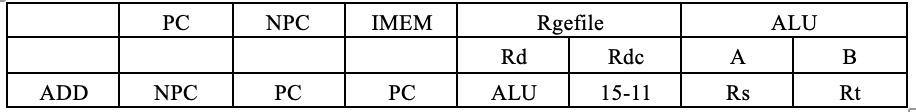

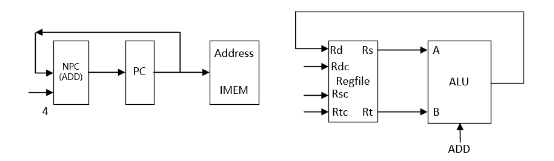

1 ADD

格式：ADD rd, rs, rt

操作：取指令，rd←rs+rt, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

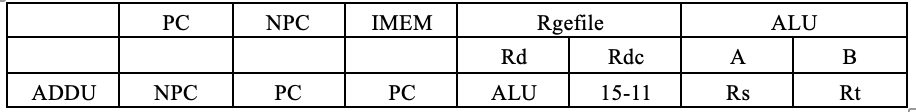

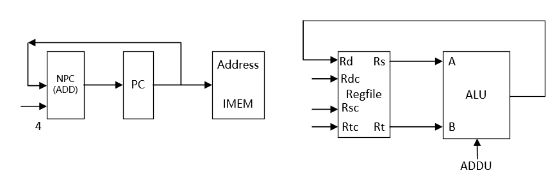

2 ADDU

格式：ADDU rd, rs, rt

操作：取指令，rd←rs+rt, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

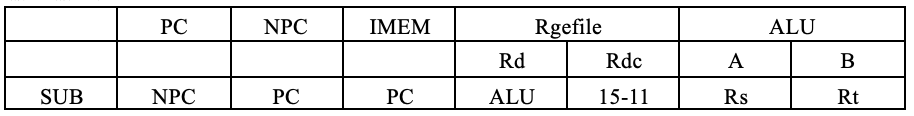

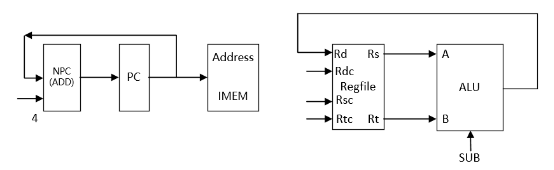

3 SUB

格式：SUB rd, rs, rt

操作：取指令，rd←rs-rt, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

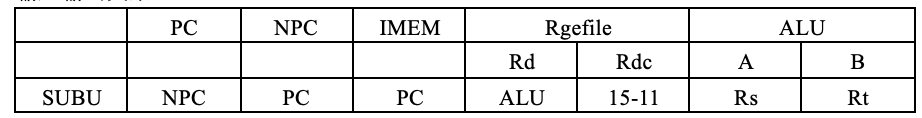

4 SUBU

格式：SUBU rd, rs, rt

操作：取指令，rd←rs-rt, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

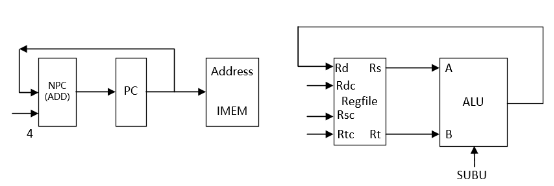

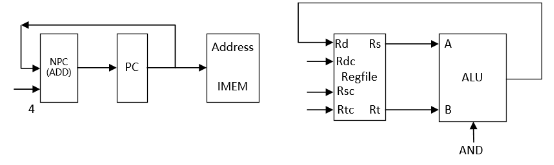

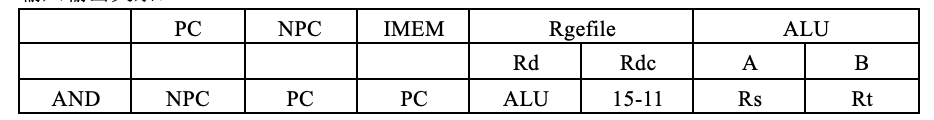

5 AND

格式：AND rd, rs, rt

操作：取指令，rd←rs & rt, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

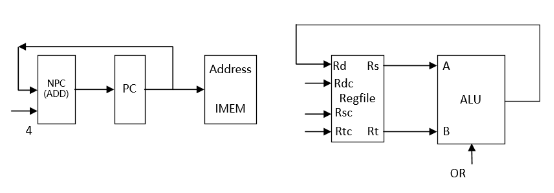

6 OR

格式：OR rd, rs, rt

操作：取指令，rd←rs | rt, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

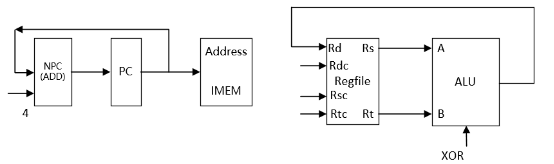

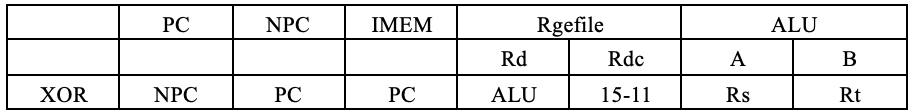

7 XOR

格式：XOR rd, rs, rt

操作：取指令，rd←rs ^ rt, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

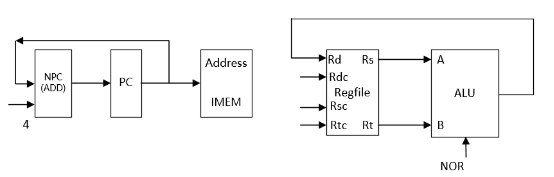

8 NOR

格式：NOR rd, rs, rt

操作：取指令，rd←~(rs | rt), PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

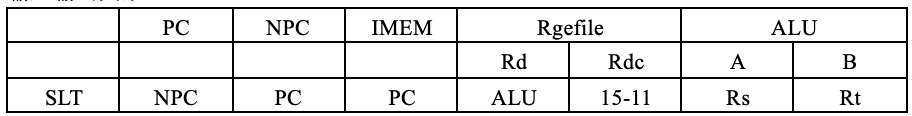

9 SLT

格式：SLT rd, rs, rt

操作：取指令，rd← rs < rt , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

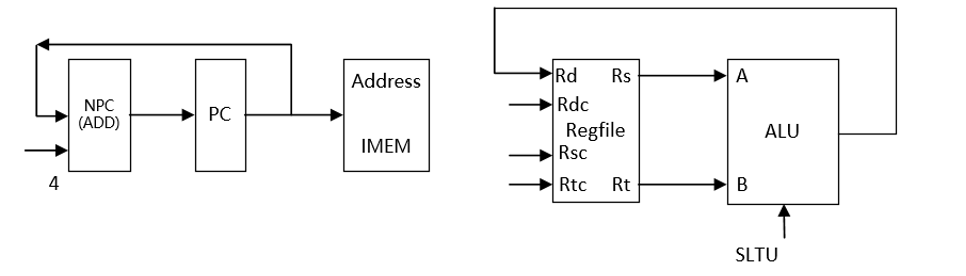

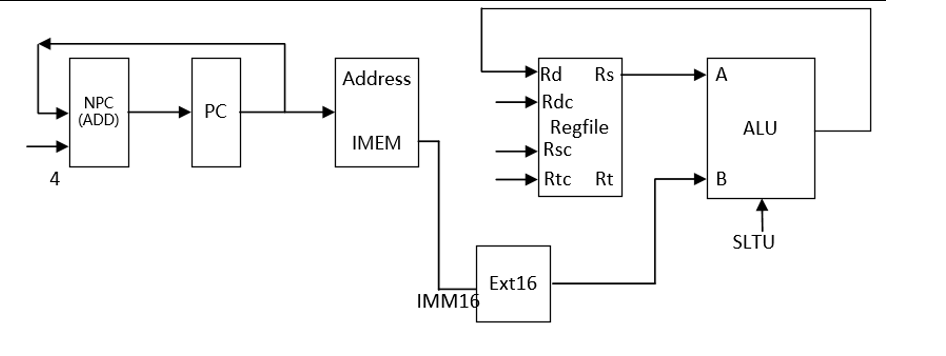

10 SLTU

格式：SLTU rd, rs, rt

操作：取指令，rd← rs < rt , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

11 SLL

格式：SLL rd, rt, sa

操作：取指令, rd←rt << sa , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU, Ext5

输入输出关系：

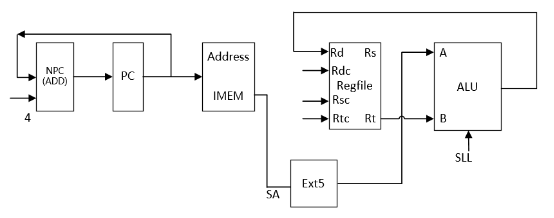

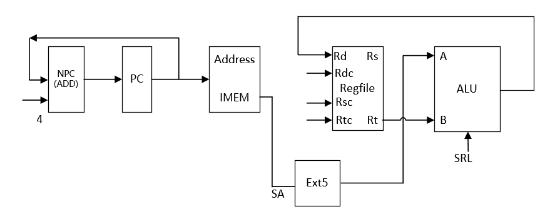

12 SRL

格式：SRL rd, rt, sa

操作：取指令, rd←rt >> sa (logical) , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU, Ext5

输入输出关系：

13 SRA

格式：SRA rd, rt, sa

操作：取指令, rd←rt >> sa (arithmetic) , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU, Ext5

输入输出关系：

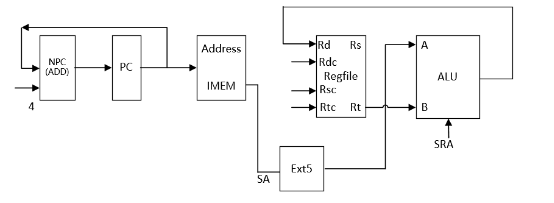

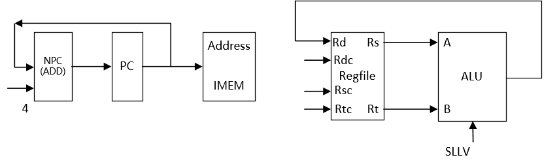

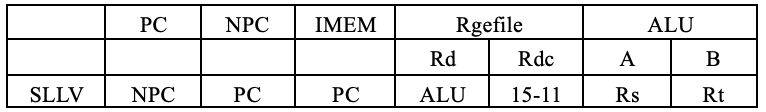

14 SLLV

格式：SLLV rd, rt, rs,

操作：取指令, rd←rt << rs , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

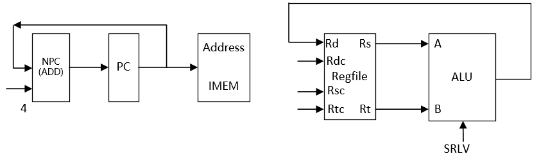

15 SRLV

格式：SRLV rd, rt,rs

操作：取指令, rd←rt >> rs (logical) , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

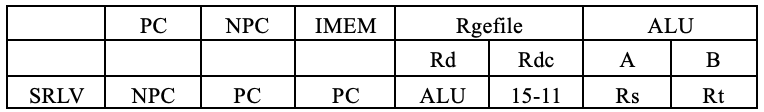

16 SRAV

格式：SRAV rd, rt,rs

操作：取指令, rd←rt >> rs (arithmetic) , PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile, ALU

输入输出关系：

17 JR

格式：JR rs

操作：取指令, PC←rs, PC←NPC(PC+4)

所需部件：PC, NPC, IMEM, Regfile

输入输出关系：

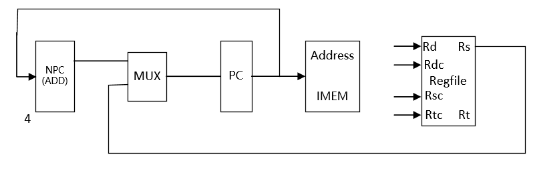

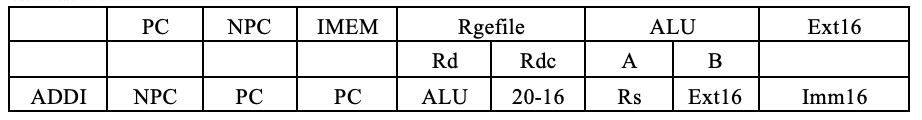

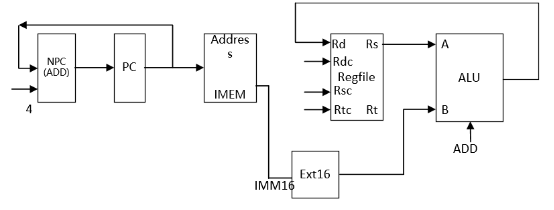

18 ADDI

格式：ADDI rt, rs, imm16

操作：取指令、rt←rs+imm16(sign_extend) 、PC←NPC(PC+4)

所需部件：：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

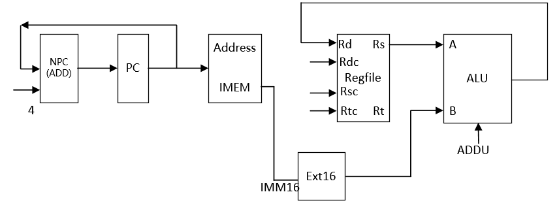

19 ADDIU

格式：ADDIU rt, rs, imm16

操作：取指令、rt←rs+imm16(sign_extend) 、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

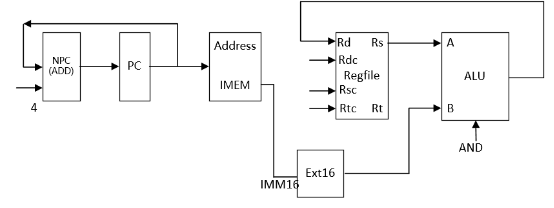

20 ANDI

格式：ANDI rt, rs, imm16

操作：取指令、rt←rs&imm16(zero_extend) 、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

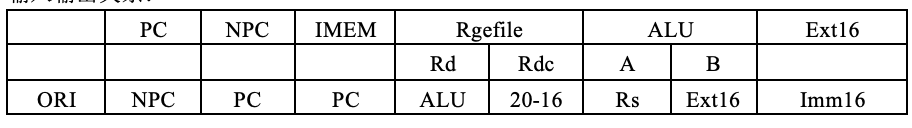

21 ORI

格式：ORI rt, rs, imm16

操作：取指令、rt←rs|imm16(zero_extend) 、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

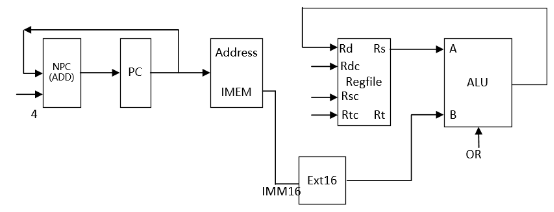

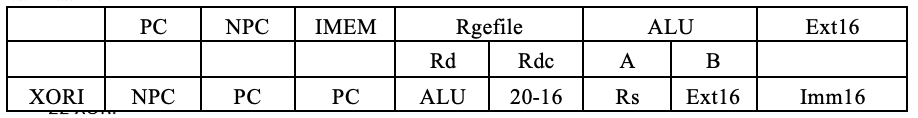

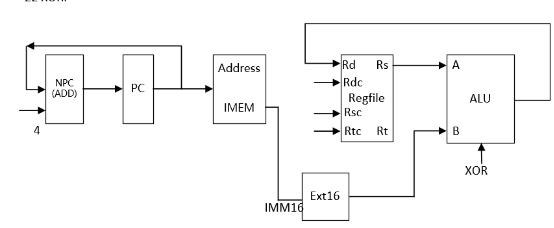

22 XORI

格式：XORI rt, rs, imm16

操作：取指令、rt←rs^imm16(zero_extend) 、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

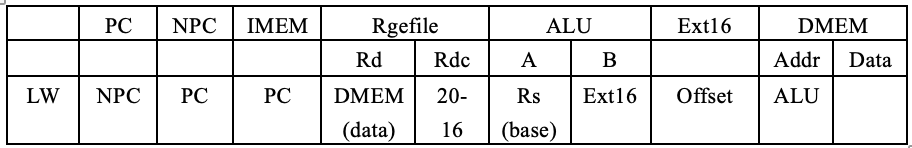

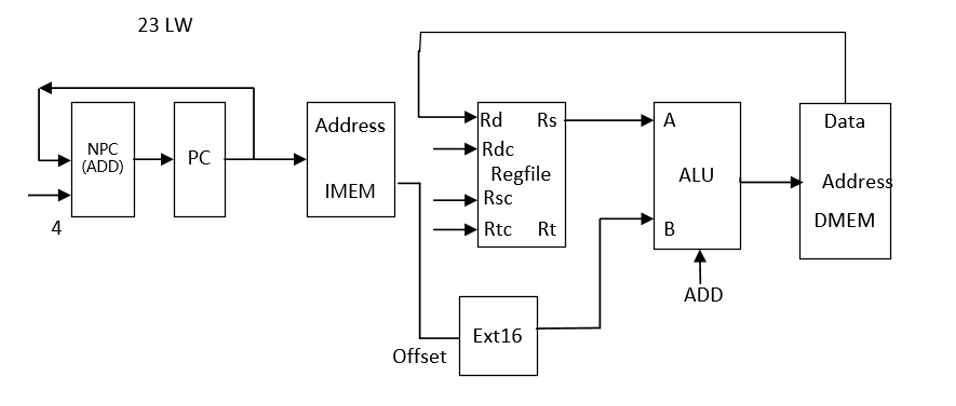

23 LW

格式：LW rt, offset(base)

操作：取指令、rt←memory[rs + offset]、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、ALU、Ext16、DMEM

输入输出关系：

24 SW

格式：SW rt, offset(base)

操作：取指令、memory[base + offset]←rt、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、ALU、Ext16、DMEM

输入输出关系：

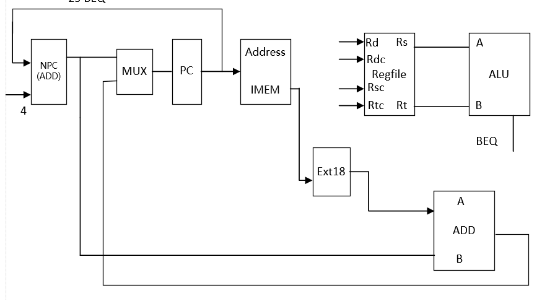

25 BEQ

格式：BEQ rs, rt, offset

操作: if (rs=rt)PC←NPC + Sign_ext(offset||02)

else PC← NPC(PC+4)

所需部件：PC、NPC、IMEM、Regfile、ALU、Ext18、ADD

输入输出关系：

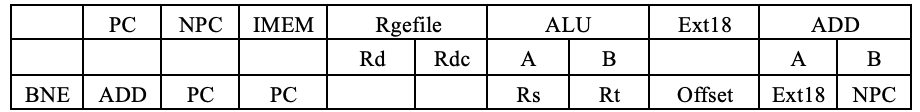

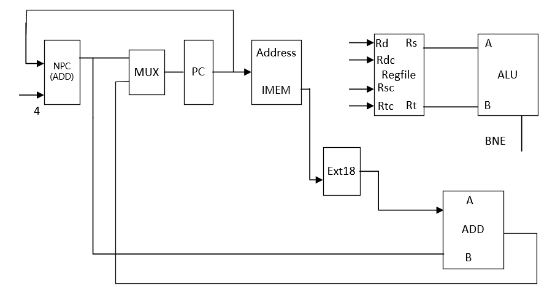

26 BNE

格式：BNE rs, rt, offset

操作：if (rs≠rt)PC←NPC + Sign_ext(offset||02)

else PC← NPC(PC+4)

所需部件：PC、NPC、IMEM、Regfile、ALU、Ext18、ADD

输入输出关系：

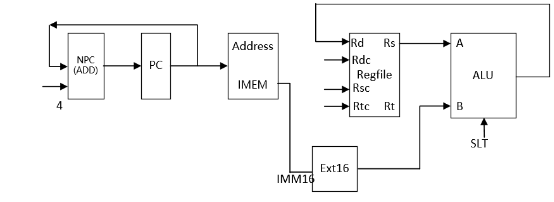

27 SLTI

格式：SLTI rt, rs, imm16

操作：取指令、rt←rs < ext.imm16(sign_extend) 、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

28 SLTIU

格式：SLTIU rt, rs, imm16

操作：取指令、rt←rs < ext.imm16(sign_extend) 、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

29 LUI

格式：LUI rt, imm16

操作：取指令、rt←imm16||016 、PC←NPC(PC+4)

所需部件：PC、NPC、IMEM、Rregfile、ALU、Ext16

输入输出关系：

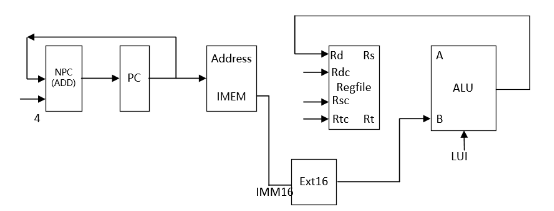

30 J

格式：J target

操作：取指令、PC ← PC31-28||instr_index||02 , PC←NPC(PC+4)

所需部件：PC、NPC、IMEM

输入输出关系：

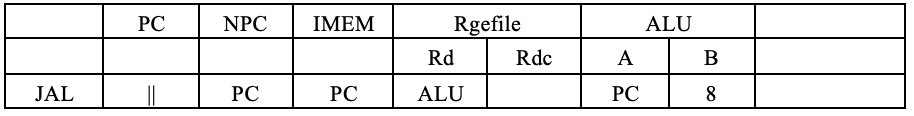

31 JAL

格式：JAL target

操作：取指令、 R[31] ← PC + 8,PC ← PC31-28||instr_index||02 , PC←PC+4

所需部件：：PC、NPC、IMEM

输入输出关系：

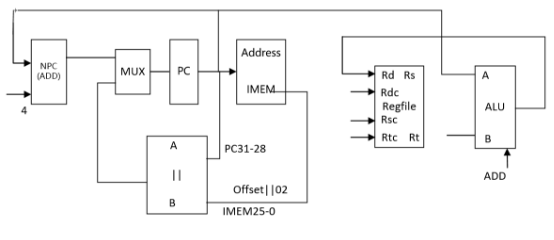

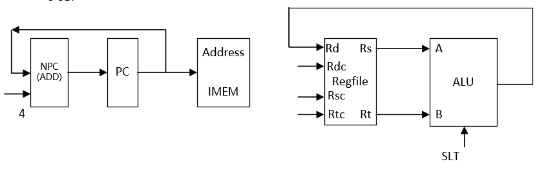

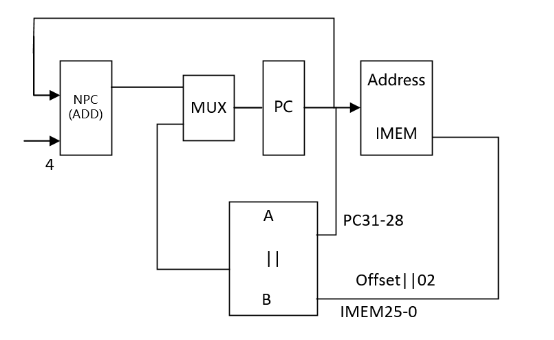

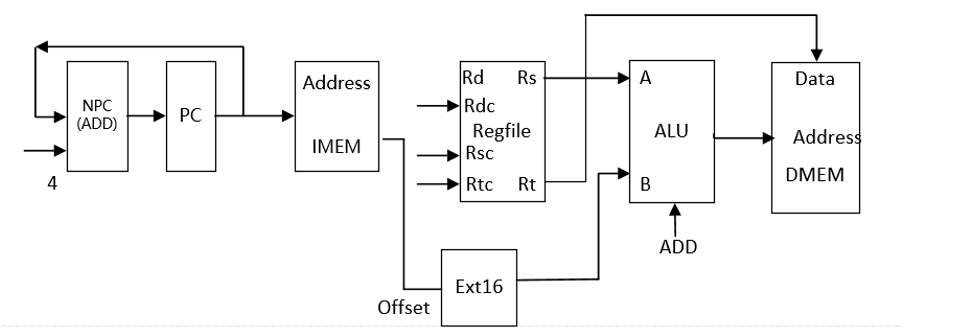

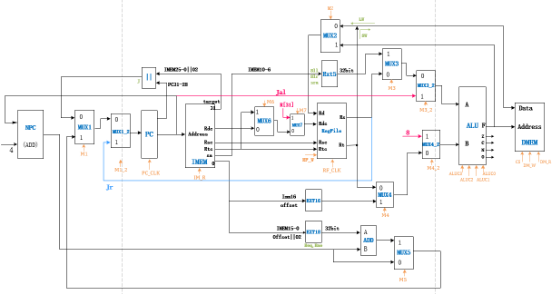

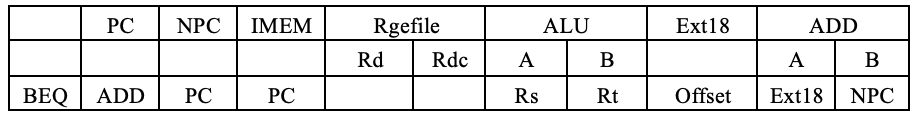

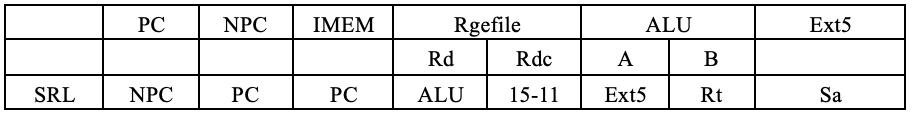

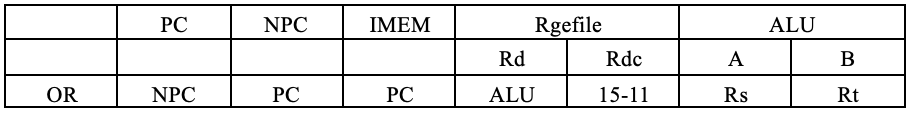

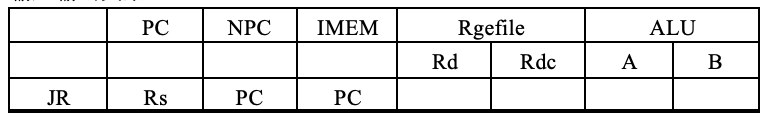

（二）整个数据通路

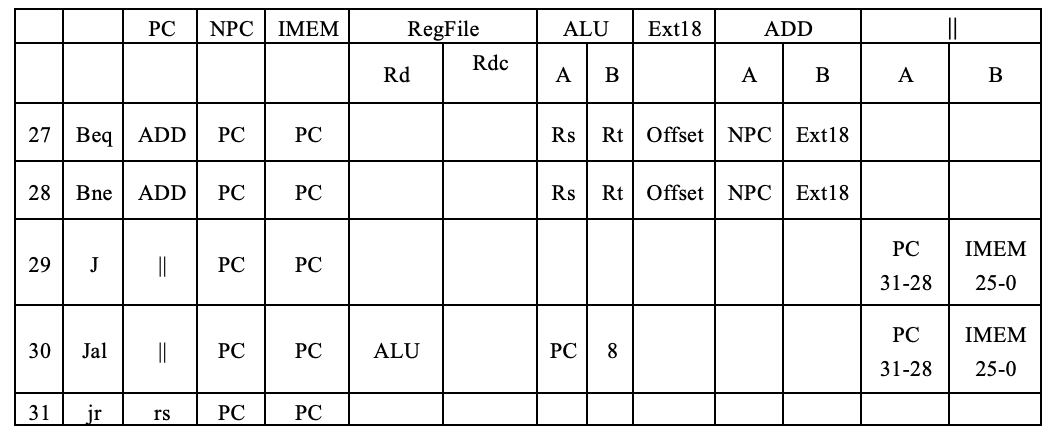

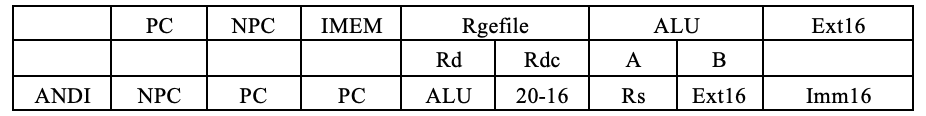

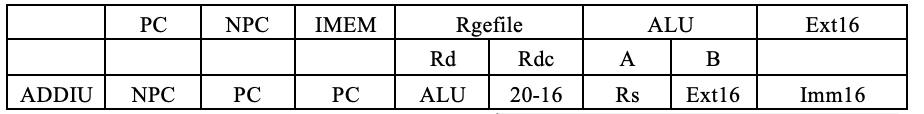

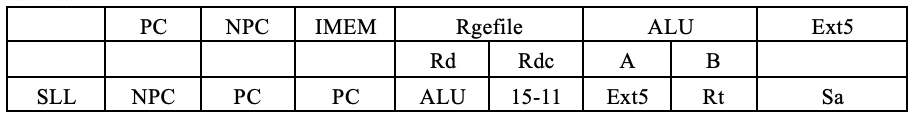

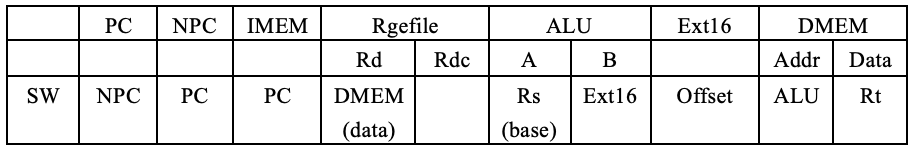

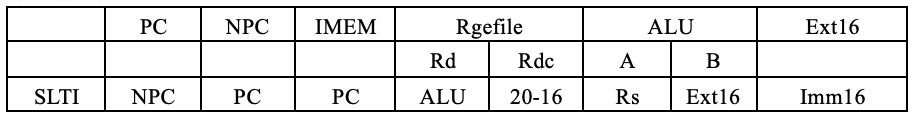

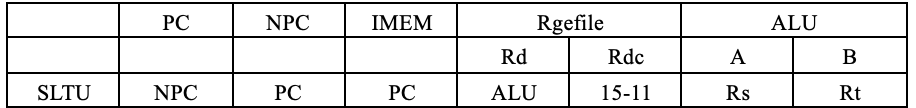

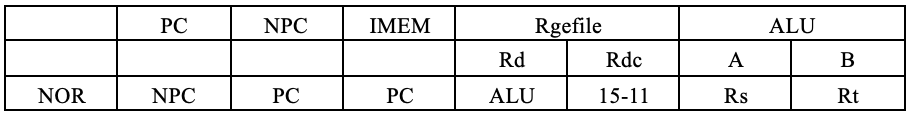

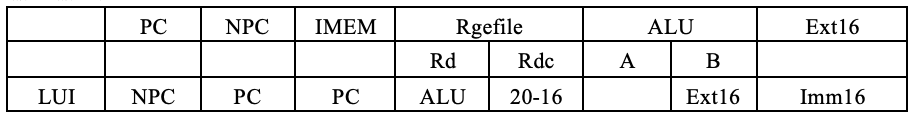

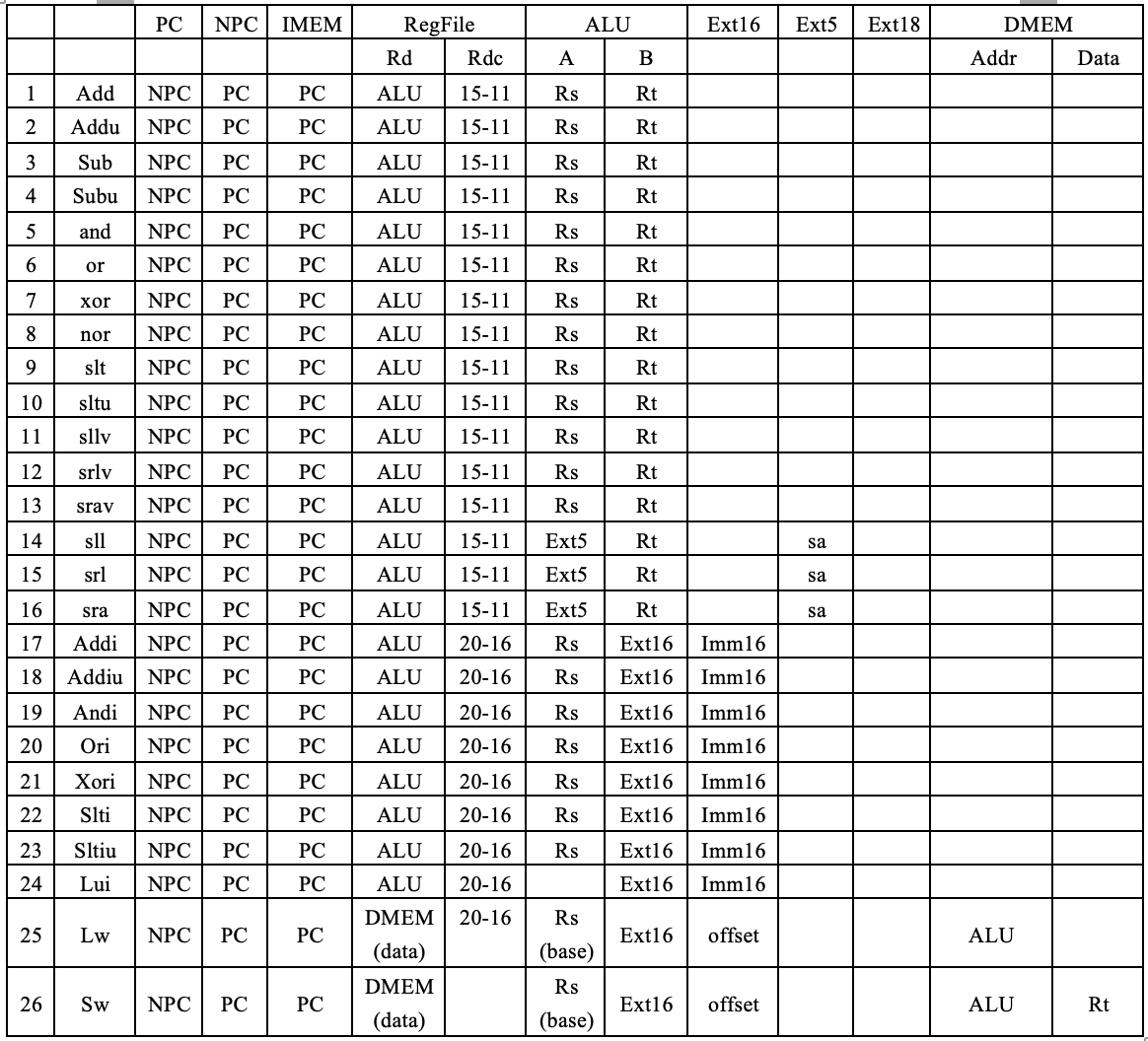

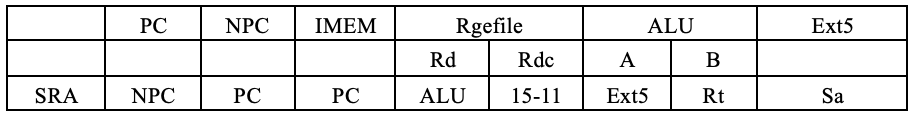

（三）部件表：

31条指令CPU所需部件及数据通路图

三、模块建模

3.1 顶层模块sccomp_dataflow，调用cpu,imem和dram

module sccomp_dataflow(input clk_in,input reset,output [31:0] inst,output [31:0] pc);wire [31:0] imm;wire [31:0] Rt;wire [31:0] alu_r;wire cs;wire dm_w;wire dm_r;wire [31:0] ram_out;assign inst=imm;imem imem(((pc- 32'h00400000)/4),imm);//imem im(pc,inst)//IMEM imem(1,((pc- 32'h00400000)/4),imm);cpu sccpu(clk_in,reset,imm,ram_out, //inputRt,alu_r,pc,cs,dm_w,dm_r); //outputDMEM dram(.clk(clk_in),.CS(cs),  //enable control signal.DM_W(dm_w), //write.DM_R(dm_r), //read.Addr((alu_r[9:0]-32'h10010000)/4),.Data_in(Rt),.Data_out(ram_out));   endmodule

3.2 cpu模块发送控制信号

module cpu(input clk_in,input reset,input [31:0]imem,//input [31:0] ram_out,output [31:0] Rt,output [31:0] alu_r,output [31:0] pc,output cs, //dmem control signal output dm_w, //dmem writeoutput dm_r//dmem read);wire [31:0]npc;wire M3,M3_2,M4,M4_2, M2,M5,M1,M1_2,M6,M7; //mux2wire ALUC3,ALUC2,ALUC1,ALUC0;wire RF_W; //regfiles writewire RL_CLK; //regfiles clkwire [3:0]ALUC;//alu controlwire [31:0] PC;wire [31:0] mux_out_1;wire [31:0] mux_out_1_2;wire [31:0] mux_out_2;wire [31:0] mux_out_3;wire [31:0] mux_out_3_2;wire [31:0] mux_in_4;wire [31:0] mux_out_4;wire [31:0] mux_out_4_2;wire [31:0] mux_out_5;wire [31:0] Rs; //Rswire [31:0] ext18_sign;wire [4:0] rdc;wire [4:0] rsc;wire [4:0] rtc;wire [31:0] ext16;wire [31:0] ext16_sign;wire ext16_sin_judge;wire zero;wire carry;wire negative;wire overflow;assign pc = PC;//assign RDC_T = rdc;assign  mux_out_2_T=mux_out_2;wire _add, _addu, _sub, _subu, _and, _or, _xor, _nor;wire _slt, _sltu, _sll, _srl, _sra, _sllv, _srlv, _srav, _jr;wire  _addi, _addiu, _andi, _ori, _xori, _lw, _sw;wire _beq, _bne, _slti, _sltiu, _lui, _j, _jal;//1~17assign _add = (imem[31:26]==6'b000000&&imem[5:0]==6'b100000)?1'b1:1'b0;assign _addu = (imem[31:26]==6'b000000&&imem[5:0]==6'b100001)?1'b1:1'b0;assign _sub = (imem[31:26]==6'b000000&&imem[5:0]==6'b100010)?1'b1:1'b0;assign _subu = (imem[31:26]==6'b000000&&imem[5:0]==6'b100011)?1'b1:1'b0;assign _and = (imem[31:26]==6'b000000&&imem[5:0]==6'b100100)?1'b1:1'b0;assign _or = (imem[31:26]==6'b000000&&imem[5:0]==6'b100101)?1'b1:1'b0;assign _xor = (imem[31:26]==6'b000000&&imem[5:0]==6'b100110)?1'b1:1'b0;assign _nor = (imem[31:26]==6'b000000&&imem[5:0]==6'b100111)?1'b1:1'b0;assign _slt = (imem[31:26]==6'b000000&&imem[5:0]==6'b101010)?1'b1:1'b0;assign _sltu = (imem[31:26]==6'b000000&&imem[5:0]==6'b101011)?1'b1:1'b0;assign _sll = (imem[31:26]==6'b000000&&imem[5:0]==6'b000000)?1'b1:1'b0;assign _srl = (imem[31:26]==6'b000000&&imem[5:0]==6'b000010)?1'b1:1'b0;assign _sra = (imem[31:26]==6'b000000&&imem[5:0]==6'b000011)?1'b1:1'b0;assign _sllv = (imem[31:26]==6'b000000&&imem[5:0]==6'b000100)?1'b1:1'b0;assign _srlv = (imem[31:26]==6'b000000&&imem[5:0]==6'b000110)?1'b1:1'b0;assign _srav = (imem[31:26]==6'b000000&&imem[5:0]==6'b000111)?1'b1:1'b0;assign _jr = (imem[31:26]==6'b000000&&imem[5:0]==6'b001000)?1'b1:1'b0;//18~29assign _addi = (imem[31:26]==6'b001000)?1'b1:1'b0;assign _addiu = (imem[31:26]==6'b001001)?1'b1:1'b0;assign _andi = (imem[31:26]==6'b001100)?1'b1:1'b0;assign _ori = (imem[31:26]==6'b001101)?1'b1:1'b0;assign _xori = (imem[31:26]==6'b001110)?1'b1:1'b0;assign _lw = (imem[31:26]==6'b100011)?1'b1:1'b0;assign _sw = (imem[31:26]==6'b101011)?1'b1:1'b0;assign _beq = (imem[31:26]==6'b000100)?1'b1:1'b0;assign _bne = (imem[31:26]==6'b000101)?1'b1:1'b0;assign _slti = (imem[31:26]==6'b001010)?1'b1:1'b0;assign _sltiu = (imem[31:26]==6'b001011)?1'b1:1'b0;assign _lui = (imem[31:26]==6'b001111)?1'b1:1'b0;//30 31assign _j = (imem[31:26]==6'b000010)?1'b1:1'b0;assign _jal = (imem[31:26]==6'b000011)?1'b1:1'b0;wire exception;wire [4:0] cause;wire wdata;assign wdata = Rt;wire [31:0] rdata; wire [31:0] status;wire [31:0] exc_addr;  //un//Control signal expressionassign M3 = _sll || _srl || _sra ;assign M3_2 = _jal ;assign M4 = _addi || _addiu || _andi || _ori || _xori || _slti || _sltiu || _lui || _lw || _sw ;assign M4_2 = _jal ;assign M6 =_addi||_addiu||_andi||_ori||_xori|||_slti||_sltiu||_lui||_lw;//||_mfc0;assign M7 =_jal;assign ALUC[3] = _slt || _sltu ||_sllv || _srlv || _srav || _sll || _srl || _sra || _slti || _sltiu || _lui ;assign ALUC[2] = _and || _or ||_xor || _nor || _sllv || _srlv || _srav || _sll || _srl || _sra || _andi || _ori || _xori ;assign ALUC[1] = _add || _sub ||_xor || _nor || _slt || _sltu || _sllv || _sll || _addi || _xori || _slti || _sltiu ;assign ALUC[0] = _sub || _subu ||_or || _nor || _slt || _srlv || _srl || _ori || _slti || _beq || _bne ;//||_teq;//cp0 teqassign M2 = !_lw;assign rdc = M6?imem[20:16]:(M7?5'd31:imem[15:11]);assign RF_W= (!_sw)&&(!_beq)&&(!_bne)&&(!_j)&&(!_jr);assign RL_CLK= ((!_sw)&&(!_beq)&&(!_bne)&&(!_j)&&(!_jal)&&(!_jr))&&clk_in;assign M5 = (_beq&&zero) || (_bne&&(!zero)) ;assign M1 = (!_j)&&(!_jal) ;assign M1_2 = _jr ;assign cs = _lw || _sw;assign dm_r = _lw;assign dm_w = _sw;assign ext16_sin_judge = _addi || _addiu || _slti||_sltiu || _lw; //sign_extassign ext18_sign = {{14{imem[15]}},{imem[15:0],2'h0}};assign npc = PC + 4;assign ext16_sign = {{16{imem[15]}},imem[15:0]};//assign ext16 = {16'h0,imem[15:0]};assign mux_in_4 = ext16_sin_judge?ext16_sign:ext16;assign rsc = imem[25:21];assign rtc = imem[20:16];assign mux_out_1=M1?mux_out_5:{PC[31:28],imem[25:0],2'b00};  //mux1assign mux_out_1_2=M1_2?Rs:mux_out_1; //mux1_2assign mux_out_2=M2?alu_r:ram_out; //mux2  assign mux_out_3=M3?{27'b0,imem[10:6]}:Rs;assign mux_out_3_2=M3_2?PC:mux_out_3;assign mux_out_4=M4?mux_in_4:Rt;assign mux_out_4_2=M4_2?32'd4:mux_out_4;assign mux_out_5=M5?ext18_sign+npc:npc;pcreg PCreg(
.clk(clk_in),
.rst(reset),
.ena(1),
//.wena(1),
.data_in(mux_out_1_2),
.data_out(PC)
);regfile cpu_ref(
.clk(clk_in),
.rst(reset),
.ena(1),
.we(RF_W),
.raddr1(rsc), //rsc
.raddr2(rtc),//rtc
.waddr(rdc),  //rdc 5bits
.wdata(mux_out_2), //rd
.rdata1(Rs), //rs
.rdata2(Rt) //rt);ALU alu(
.a(mux_out_3_2),
.b(mux_out_4_2),
.aluc(ALUC),
.r(alu_r),
.zero(zero),
.carry(carry),
.negative(negative),
.overflow(overflow));endmodule

3.3 dmem模块

module DMEM(input clk,input CS,  //enable control signalinput DM_W, //writeinput DM_R, //readinput [9:0] Addr,input [31:0] Data_in,output  [31:0] Data_out);reg [31:0] num [0:31];   assign Data_out=CS? (DM_R? num[Addr]: 32'h00000000):32'bzzzz_zzzz_zzzz_zzzz_zzzz_zzzz_zzzz_zzzz;always@(negedge clk or negedge CS)beginif(CS&&DM_W)num[Addr]<=Data_in;end
endmodule

3.4 ALU负责完成各类计算

module ALU(input [31:0] a,        //OP1input [31:0] b,        //OP2input [3:0] aluc,    //controlleroutput [31:0] r,    //resultoutput zero,output carry,output negative,output overflow);parameter Addu    =    4'b0000;    //r=a+b unsignedparameter Add    =    4'b0010;    //r=a+b signedparameter Subu    =    4'b0001;    //r=a-b unsignedparameter Sub    =    4'b0011;    //r=a-b signedparameter And    =    4'b0100;    //r=a&bparameter Or    =    4'b0101;    //r=a|bparameter Xor    =    4'b0110;    //r=a^bparameter Nor    =    4'b0111;    //r=~(a|b)parameter Lui1    =    4'b1000;    //r={b[15:0],16'b0}parameter Lui2    =    4'b1001;    //r={b[15:0],16'b0}parameter Slt    =    4'b1011;    //r=(a-b<0)?1:0 signedparameter Sltu    =    4'b1010;    //r=(a-b<0)?1:0 unsignedparameter Sra    =    4'b1100;    //r=b>>>a parameter Sll    =    4'b1110;    //r=b<<aparameter Srl    =    4'b1101;    //r=b>>aparameter bits=31;parameter ENABLE=1,DISABLE=0;reg [32:0] result;wire signed [31:0] sa=a,sb=b;always@(*)begincase(aluc)Addu: beginresult=a+b;endSubu: beginresult=a-b;endAdd: beginresult=sa+sb;endSub: beginresult=sa-sb;endSra: beginif(a==0) {result[31:0],result[32]}={b,1'b0};else {result[31:0],result[32]}=sb>>>(a-1);endSrl: beginif(a==0) {result[31:0],result[32]}={b,1'b0};else {result[31:0],result[32]}=b>>(a-1);endSll: beginresult=b<<a;endAnd: beginresult=a&b;endOr: beginresult=a|b;endXor: beginresult=a^b;endNor: beginresult=~(a|b);endSltu: beginresult=a<b?1:0;endSlt: beginresult=sa<sb?1:0;endLui1,Lui2: result = {b[15:0], 16'b0};default:result=a+b;endcaseendassign r=result[31:0];assign carry = result[32]; assign zero=(r==32'b0)?1:0;assign negative=result[31];assign overflow=result[32];
endmodule

3.5 regfiles模块

module regfile(input clk,    input rst,input ena,    input we, input [4:0] raddr1,  input [4:0] raddr2, input [4:0] waddr,   input  [31:0] wdata, output wire [31:0] rdata1,output wire [31:0] rdata2
);reg [31:0]array_reg[31:0];
assign rdata1 = ena?array_reg[raddr1]:32'bz;
assign rdata2 = ena?array_reg[raddr2]:32'bz;always @(negedge clk or posedge rst)//always @(posedge clk or posedge rst)beginif (rst) beginarray_reg[0] <= 32'h0;array_reg[1] <= 32'h0;array_reg[2] <= 32'h0;array_reg[3] <= 32'h0;array_reg[4] <= 32'h0;array_reg[5] <= 32'h0;array_reg[6] <= 32'h0;array_reg[7] <= 32'h0;array_reg[8] <= 32'h0;array_reg[9] <= 32'h0;array_reg[10] <= 32'h0;array_reg[11] <= 32'h0;array_reg[12] <= 32'h0;array_reg[13] <= 32'h0;array_reg[14] <= 32'h0;array_reg[15] <= 32'h0;array_reg[16] <= 32'h0;array_reg[17] <= 32'h0;array_reg[18] <= 32'h0;array_reg[19] <= 32'h0;array_reg[20] <= 32'h0;array_reg[21] <= 32'h0;array_reg[22] <= 32'h0;array_reg[23] <= 32'h0;array_reg[24] <= 32'h0;array_reg[25] <= 32'h0;array_reg[26] <= 32'h0;array_reg[27] <= 32'h0;array_reg[28] <= 32'h0;array_reg[29] <= 32'h0;array_reg[30] <= 32'h0;array_reg[31] <= 32'h0;endelse if ((ena&we)&& (waddr != 0))array_reg[waddr] <= wdata;end
endmodule

3.6 pc寄存器

module pcreg(clk,rst,ena,data_in,data_out);input clk;input rst;input ena;input [31:0]data_in;output reg[31:0]data_out;wire [31:0]data;always@(*) beginif(ena==1)data_out=data;elsedata_out=data_out;endAsynchronous_D_FF DFF0(.CLK(clk),.D(data_in[0]),.RST_n(rst),.Q1(data[0]));Asynchronous_D_FF DFF1(.CLK(clk),.D(data_in[1]),.RST_n(rst),.Q1(data[1]));Asynchronous_D_FF DFF2(.CLK(clk),.D(data_in[2]),.RST_n(rst),.Q1(data[2]));Asynchronous_D_FF DFF3(.CLK(clk),.D(data_in[3]),.RST_n(rst),.Q1(data[3]));Asynchronous_D_FF DFF4(.CLK(clk),.D(data_in[4]),.RST_n(rst),.Q1(data[4]));Asynchronous_D_FF DFF5(.CLK(clk),.D(data_in[5]),.RST_n(rst),.Q1(data[5]));Asynchronous_D_FF DFF6(.CLK(clk),.D(data_in[6]),.RST_n(rst),.Q1(data[6]));Asynchronous_D_FF DFF7(.CLK(clk),.D(data_in[7]),.RST_n(rst),.Q1(data[7]));Asynchronous_D_FF DFF8(.CLK(clk),.D(data_in[8]),.RST_n(rst),.Q1(data[8]));Asynchronous_D_FF DFF9(.CLK(clk),.D(data_in[9]),.RST_n(rst),.Q1(data[9]));Asynchronous_D_FF DFF10(.CLK(clk),.D(data_in[10]),.RST_n(rst),.Q1(data[10]));Asynchronous_D_FF DFF11(.CLK(clk),.D(data_in[11]),.RST_n(rst),.Q1(data[11]));Asynchronous_D_FF DFF12(.CLK(clk),.D(data_in[12]),.RST_n(rst),.Q1(data[12]));Asynchronous_D_FF DFF13(.CLK(clk),.D(data_in[13]),.RST_n(rst),.Q1(data[13]));Asynchronous_D_FF DFF14(.CLK(clk),.D(data_in[14]),.RST_n(rst),.Q1(data[14]));Asynchronous_D_FF DFF15(.CLK(clk),.D(data_in[15]),.RST_n(rst),.Q1(data[15]));Asynchronous_D_FF DFF16(.CLK(clk),.D(data_in[16]),.RST_n(rst),.Q1(data[16]));Asynchronous_D_FF DFF17(.CLK(clk),.D(data_in[17]),.RST_n(rst),.Q1(data[17]));Asynchronous_D_FF DFF18(.CLK(clk),.D(data_in[18]),.RST_n(rst),.Q1(data[18]));Asynchronous_D_FF DFF19(.CLK(clk),.D(data_in[19]),.RST_n(rst),.Q1(data[19]));Asynchronous_D_FF DFF20(.CLK(clk),.D(data_in[20]),.RST_n(rst),.Q1(data[20]));Asynchronous_D_FF DFF21(.CLK(clk),.D(data_in[21]),.RST_n(rst),.Q1(data[21]));Asynchronous_D_FF1 DFF22(.CLK(clk),.D(data_in[22]),.RST_n(rst),.Q1(data[22]));//reset==1Asynchronous_D_FF DFF23(.CLK(clk),.D(data_in[23]),.RST_n(rst),.Q1(data[23]));Asynchronous_D_FF DFF24(.CLK(clk),.D(data_in[24]),.RST_n(rst),.Q1(data[24]));Asynchronous_D_FF DFF25(.CLK(clk),.D(data_in[25]),.RST_n(rst),.Q1(data[25]));Asynchronous_D_FF DFF26(.CLK(clk),.D(data_in[26]),.RST_n(rst),.Q1(data[26]));Asynchronous_D_FF DFF27(.CLK(clk),.D(data_in[27]),.RST_n(rst),.Q1(data[27]));Asynchronous_D_FF DFF28(.CLK(clk),.D(data_in[28]),.RST_n(rst),.Q1(data[28]));Asynchronous_D_FF DFF29(.CLK(clk),.D(data_in[29]),.RST_n(rst),.Q1(data[29]));Asynchronous_D_FF DFF30(.CLK(clk),.D(data_in[30]),.RST_n(rst),.Q1(data[30]));Asynchronous_D_FF DFF31(.CLK(clk),.D(data_in[31]),.RST_n(rst),.Q1(data[31]));Endmodule

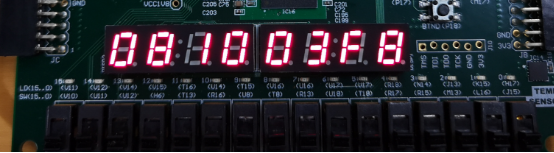

四、测试模块建模

cpu_tb

module CPU_tb();reg clk;reg rst;wire [31:0] inst;wire [31:0] pc;	//integer file_output;//integer counter = 0;sccomp_dataflow uut(.clk_in(clk),.reset(rst),.inst(inst),.pc(pc)//,.addr(addr));initialbegin//  file_output = $fopen("E:/result.txt");clk = 0;rst = 1;#5;rst = 0;endalwaysbegin#10;clk = ~clk;//if (clk == 1'b0)//begin//if (counter == 1500)//begin//$fclose(file_output);//end //#4//   counter = counter + 1;//  if (counter > 600)// begin//$fdisplay(file_output,"pc:%h",pc-32'h00400000);//  $fdisplay(file_output,"pc:%h",pc);// $fdisplay(file_output,"instr:%h",uut.inst);//$fdisplay(file_output,"regfile0: %h",uut.sccpu.cpu_ref.array_reg[0]);//$fdisplay(file_output,"regfile1: %h",uut.sccpu.cpu_ref.array_reg[1]);//$fdisplay(file_output,"regfile2: %h",uut.sccpu.cpu_ref.array_reg[2]);//$fdisplay(file_output,"regfile3: %h",uut.sccpu.cpu_ref.array_reg[3]);//$fdisplay(file_output,"regfile4: %h",uut.sccpu.cpu_ref.array_reg[4]);//$fdisplay(file_output,"regfile5: %h",uut.sccpu.cpu_ref.array_reg[5]);//$fdisplay(file_output,"regfile6: %h",uut.sccpu.cpu_ref.array_reg[6]);//$fdisplay(file_output,"regfile7: %h",uut.sccpu.cpu_ref.array_reg[7]);//$fdisplay(file_output,"regfile8: %h",uut.sccpu.cpu_ref.array_reg[8]);//$fdisplay(file_output,"regfile9: %h",uut.sccpu.cpu_ref.array_reg[9]);//$fdisplay(file_output,"regfile10: %h",uut.sccpu.cpu_ref.array_reg[10]);//$fdisplay(file_output,"regfile11: %h",uut.sccpu.cpu_ref.array_reg[11]);//$fdisplay(file_output,"regfile12: %h",uut.sccpu.cpu_ref.array_reg[12]);//$fdisplay(file_output,"regfile13: %h",uut.sccpu.cpu_ref.array_reg[13]);//$fdisplay(file_output,"regfile14: %h",uut.sccpu.cpu_ref.array_reg[14]);//$fdisplay(file_output,"regfile15: %h",uut.sccpu.cpu_ref.array_reg[15]);//$fdisplay(file_output,"regfile16: %h",uut.sccpu.cpu_ref.array_reg[16]);//$fdisplay(file_output,"regfile17: %h",uut.sccpu.cpu_ref.array_reg[17]);//$fdisplay(file_output,"regfile18: %h",uut.sccpu.cpu_ref.array_reg[18]);//$fdisplay(file_output,"regfile19: %h",uut.sccpu.cpu_ref.array_reg[19]);//$fdisplay(file_output,"regfile20: %h",uut.sccpu.cpu_ref.array_reg[20]);//$fdisplay(file_output,"regfile21: %h",uut.sccpu.cpu_ref.array_reg[21]);//$fdisplay(file_output,"regfile22: %h",uut.sccpu.cpu_ref.array_reg[22]);//$fdisplay(file_output,"regfile23: %h",uut.sccpu.cpu_ref.array_reg[23]);//$fdisplay(file_output,"regfile24: %h",uut.sccpu.cpu_ref.array_reg[24]);//$fdisplay(file_output,"regfile25: %h",uut.sccpu.cpu_ref.array_reg[25]);//$fdisplay(file_output,"regfile26: %h",uut.sccpu.cpu_ref.array_reg[26]);//$fdisplay(file_output,"regfile27: %h",uut.sccpu.cpu_ref.array_reg[27]);//$fdisplay(file_output,"regfile28: %h",uut.sccpu.cpu_ref.array_reg[28]);//$fdisplay(file_output,"regfile29: %h",uut.sccpu.cpu_ref.array_reg[29]);//$fdisplay(file_output,"regfile30: %h",uut.sccpu.cpu_ref.array_reg[30]);//$fdisplay(file_output,"regfile31: %h",uut.sccpu.cpu_ref.array_reg[31]);// end//endendendmodule

在测试时，只需要修改cpu_tb以及IMEM的相应文件路径即可

module IMEM(input IM_R, //readinput [9:0] Addr,output reg [31:0] data_out);reg [31:0] mem[1023:0];    initial begin$readmemh("E:/31test/intrs/_4_jr.txt",mem);endalways @ (*)beginif(!IM_R) begindata_out <= 32'hzzzz_zzzz;endelse // read datadata_out <= mem[Addr];endendmodule

使用$readmemh初始化IMEM，读取相应的指令，进行测试
