AP5414 LED驱动芯片：高效灵活，专业级照明解决方案
产品概述
AP5414是深圳市世微半导体有限公司推出的一款高性能升压型DC/DC变换器，专为驱动白光LED而优化设计。该器件具备0.8V-5.5V的宽输入电压范围，支持恒定电流和限定电流两种工作模式，可满足多种照明应用的严苛需求。
核心技术特性
电气性能卓越
宽输入电压范围：0.8V-5.5V，兼容单节/双节干电池、锂电池等多种电源方案
高效率转换：峰值效率高达90%，显著提升系统续航能力
精准电流控制：
恒流精度：±5%（V_FB=46mV）
限流精度：±6%（V_IS=50mV）
全面保护机制：
VDD过压保护：5.8V（典型值）
温度保护：130℃自动关断
强大的驱动能力
外置MOS管设计，支持驱动0.3W-7W大功率LED
可驱动多颗WLED串联，确保电流均匀分布
720kHz开关频率，支持小尺寸外围元件
专业应用方案

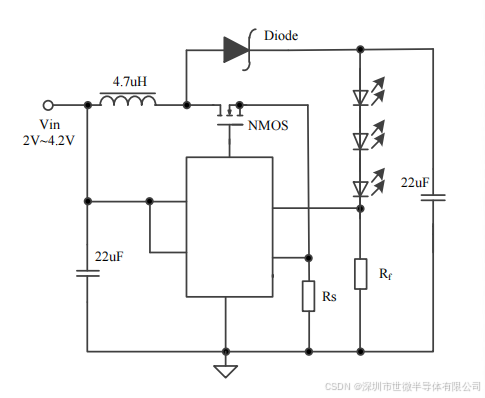

方案一：恒流+限流驱动
输入：双节干电池/锂电池
输出：多颗WLED串联
特点：恒流精度高，限流保护完善
方案二：恒压+限流输出
输入：双节干电池/锂电池
输出：大功率负载
特点：输出电压可调，适用性强
方案三：低压输入驱动
输入：单节/双节干电池
输出：单颗WLED
特点：0.8V超低启动电压，内置过压保护
方案四：升降压模式
输入：锂电池
输出：单颗大功率WLED
特点：效率>90%，外围简洁
设计指南
电流设置
恒流值计算：Ｉ_LED = V_FB / R_f = 0.046 / R_f
限流值计算：Ｉ_lim = V_IS / R_s = 0.05 / R_s
推荐使用1%精度电阻以确保电流控制精度。
外围元件选型
电感：4.7μH（2.2-10μH范围），建议选择低DCR类型
电容：22μF陶瓷电容（低ESR）
肖特基二极管：SS26系列
MOSFET：NMOS-2314
PCB布局建议
输入/输出电容应靠近IC引脚
电感和肖特基二极管尽量接近开关节点
反馈电阻接地直接连接芯片GND引脚
采用宽而短的布线降低寄生参数
典型应用数据
基于演示板测试（方案三）：
工作电压：2.2V-3.5V（恒流区间）
输出电流：750mA（3.6V输出）
限流电阻：20mΩ（1%精度）
恒流电阻：61mΩ（1%精度）
应用领域
便携照明设备（手电筒、头灯、露营灯）
电子设备背光系统
太阳能照明装置
工业控制设备
电池供电系统
质量保证
工作结温范围：-35℃ ~ +160℃
符合RoHS标准
提供完整技术文档和支持
持续的产品更新和优化
专业技术支持
世微半导体为客户提供全方位技术支持：
免费样品申请
参考设计和演示板
专业技术咨询
快速售后响应
