在之前的文章中，我们已经探讨了如何使用TensorRT加速YOLOv5模型的推理过程。如果你已经掌握了这些基础知识，那么现在是时候更进一步了！本文将带你深入实战，从零开始，一步步部署一个属于你自己的目标检测项目。
无论你是刚入门深度学习，还是已经有一定经验的开发者，本文都将为你提供清晰的指引。我们将覆盖从数据标注与整理、模型训练、模型导出，到TensorRT序列化和部署推理的完整流程。通过这个项目，你将不仅学会如何搭建一个高效的目标检测系统，还能掌握如何在实际应用中优化模型性能。
你将学到：
- 数据标注与整理：如何为你的目标检测任务准备高质量的数据集。
- 模型训练：使用YOLOv5进行模型训练的技巧与最佳实践。
- 模型导出与优化：如何将训练好的模型导出为TensorRT支持的格式，并进行序列化。
- TensorRT部署推理：在实际系统中部署模型，实现高效的推理。
无论你是想为自己的项目增添目标检测功能，还是希望深入理解模型部署的各个环节，本文都将为你提供实用的解决方案。让我们一起动手，打造一个高效、实时的目标检测系统！
为了方便，下面的介绍中没有给出完整的代码，只是给出一个框架。完整的项目可以在这里获取：ishyj/python-tensorrt-yolov5-mask ,包括从yolov5训练（含数据集）到onnx验证推理，再到TensorRT推理的所有代码。
0、流程介绍
在开始之前，需要对各个阶段有一个大概的了解
1. YOLOv5 训练
YOLOv5 是 YOLO（You Only Look Once）系列的最新版本之一，是一种单阶段目标检测算法，以其高速度和较高的检测精度著称。训练阶段的目标是通过标注数据学习目标的特征，生成模型权重文件。
训练阶段是模型开发的核心环节，通过训练可以得到一个能够识别特定目标的模型。训练完成后，模型会保存为 .pt 文件（PyTorch 格式），这是后续所有流程的基础。
2. 导出 ONNX
ONNX（Open Neural Network Exchange）是一种开放的模型格式，支持跨框架（如 PyTorch、TensorFlow）和跨平台（如 CPU、GPU）部署。将 YOLOv5 模型导出为 ONNX 格式，可以方便后续在 TensorRT 等推理引擎中使用。
ONNX 格式的模型具有通用性，能够被多种推理框架加载和优化。通过导出 ONNX 模型，可以为后续的 TensorRT 优化和推理提供标准化的输入。
3. TensorRT 序列化
TensorRT 是 NVIDIA 推出的高性能深度学习推理库，能够优化模型并在 NVIDIA GPU 上实现低延迟、高吞吐量的推理。将 ONNX 模型序列化为 TensorRT 引擎（.engine），可以充分利用 GPU 的硬件加速能力。
TensorRT 通过层融合、精度校准（FP16/INT8）、内存优化等技术，显著提升模型的推理速度。序列化后的 TensorRT 引擎是专门针对目标硬件优化的，能够实现高效的推理。
流程：
- 安装 TensorRT：
- 确保环境中已安装 TensorRT、CUDA 和 cuDNN。
- 转换 ONNX 为 TensorRT 引擎：
- 使用 TensorRT 提供的
trtexec工具或 Python API 将 ONNX 模型转换为 TensorRT 引擎。 - 在转换过程中，可以指定精度（FP32、FP16 或 INT8）和批处理大小。
- 使用 TensorRT 提供的
- 优化引擎：
- 根据实际需求调整引擎参数，如动态输入尺寸、最大工作空间大小等。
4. TensorRT 推理
TensorRT 推理阶段是将优化后的 TensorRT 引擎部署到实际应用中的过程。通过 TensorRT 推理，可以在 NVIDIA GPU 上实现高效的实时目标检测。
TensorRT 推理引擎能够最大化 GPU 的利用率，提供低延迟、高吞吐量的推理服务。在实际应用中，TensorRT 推理可以满足实时性要求较高的场景（如自动驾驶、视频监控等）。
流程：
- 加载 TensorRT 引擎：
- 使用 TensorRT 的 API 加载序列化后的
.engine文件。
- 使用 TensorRT 的 API 加载序列化后的
- 预处理输入：
- 将输入图像调整为模型要求的尺寸（如 640x640），并进行归一化等操作。
- 执行推理：
- 调用 TensorRT 的推理接口，将预处理后的图像输入模型，获取输出结果。
- 后处理：
- 解析模型的输出（通常是边界框、类别和置信度），应用非极大值抑制（NMS）等操作，生成最终的检测结果。
- 可视化结果：
- 将检测结果绘制在图像上，并显示或保存。
总结
- 训练：通过标注数据训练 YOLOv5 模型，生成
.pt权重文件。 - 导出 ONNX：将 PyTorch 模型转换为通用的 ONNX 格式，便于跨平台部署。
- TensorRT 序列化：将 ONNX 模型优化并序列化为 TensorRT 引擎，充分利用 GPU 硬件加速。
- TensorRT 推理：加载优化后的 TensorRT 引擎，实现高效的目标检测推理。
该方案从模型训练到部署推理，兼顾了精度和性能，适用于需要高效实时目标检测的场景。
1、数据标注
数据标注其实不需要太多的介绍，就是自己收集图片，然后进行标注，再转成yolo支持的格式。
1.1 标注软件推荐：X-AnyLabeling
数据标注软件有很多，这里介绍我认为好用的工具：X-AnyLabeling。这款工具是AI附魔版的labelme，除了常规的标注功能外，支持一键导出yolo格式，支持AI自动标注。

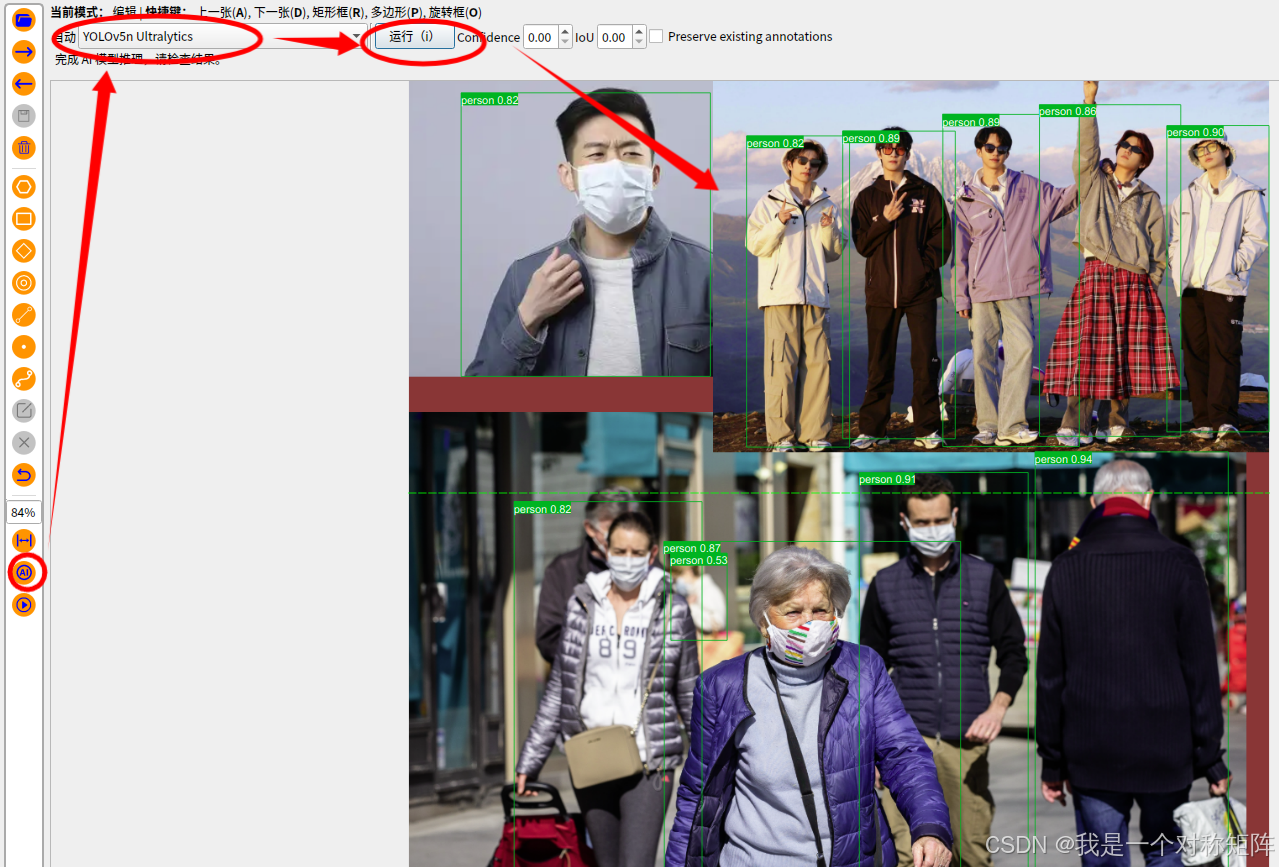

比如下方的AI功能，选择yolov5n模型，点击运行后就会自动对当前图像进行检测并标注，十分快捷。
目前支持的模型多达上百个，包括了常见的分类、检测、分割等模型，比如主流的YOLO检测、SAM分割等等，具体见：X-AnyLabeling Model Zoo。
除此之外，你还可以自己先标注部分数据训练一个yolo模型，然后添加到X-AnyLabeling中，这样就可以使用自己的模型来标注剩余的数据，实现定制的自动标注。
1.2 导出YOLO格式

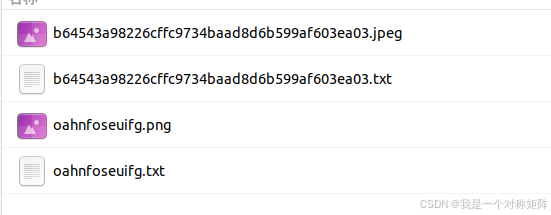

使用X-AnyLabeling标注完毕后，依此点击：导出-->Export YOLO-Hbb Annotations后，就导出了yolo格式的数据集。结果如下，每一张图片对应一个txt标注文件。

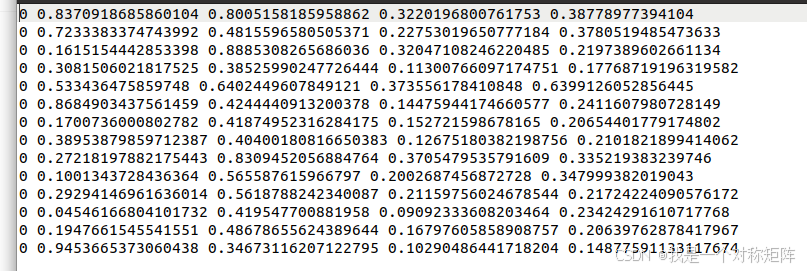

标注文件的格式如下图所示，每一行代表一个标注框。每一行按照class_id cx cy w h格式标注，其中cx cy w h都是归一化到0~1后的浮点值：
- class_id：类别号，这表示这个图中有14的bbox，全部为类别0
- cx：即center_x，标注框中心点的x坐标
- cy：即center_y，标注框中心店的y坐标
- w和h：标注框的宽和高
导出后按照下方的结构存放即可。
MaskWearing/
├── images
│ ├── test
│ │ └── 1.jpg
│ ├── train
│ │ ├── 4.jpg
│ │ ├── 5.jpg
│ │ └── 6.jpg
│ └── val
│ └── 7.jpg
└── labels
├── test
│ └── 1.txt
├── train
│ ├── 4.txt
│ ├── 5.txt
│ └── 6.txt
└── val
└── 7.txt
2、训练口罩检测模型
我们使用YOLOv5训练口罩检测模型，使用官方的项目：ultralytics/yolov5。下载项目到本地后，按照文档配置环境。
2.1 配置数据集
在上一节我们标注了数据并按照结构得到了数据集文件夹MaskWearing，将其放置到yolov5/datasets/MaskWearing下，如下图所示。
然后在yolov5/data下创建mask.yaml文件，文件内容如下：
# Train/val/test sets as 1) dir: path/to/imgs, 2) file: path/to/imgs.txt, or 3) list: [path/to/imgs1, path/to/imgs2, ..]
path: ./datasets/MaskWearing # dataset root dir
train: images/train # train images (relative to 'path')
val: images/val # val images (relative to 'path')
test: images/test #
# Classes
names:
0: mask
1: nomask
各个参数的含义十分明确，不再做过多介绍
2.2 开启训练
训练的脚本在train.py中，其中def parse_opt(known=False):中定义了非常多的参数，我们按照下面的指令开启训练：
python train.py --name masktest --imgsz 640 --epochs 100 --batch-size 16 --cfg yolov5n.yaml --data mask.yaml --weight yolov5n.pt
- name：本次训练的项目名字，和保存文件夹相关
- imgz：目标尺寸，会缩放到该尺寸进行训练
- epochs：迭代次数
- batch-size：即bs
- cfg：使用哪种模型结构
- data：指定数据集配置文件
- weight：预训练权重（和cfg模型结构相关）
开始训练后会输出一些如模型结构、数据集的信息，可以通过这些信息判断是否正确加载期望的数据集之类的。

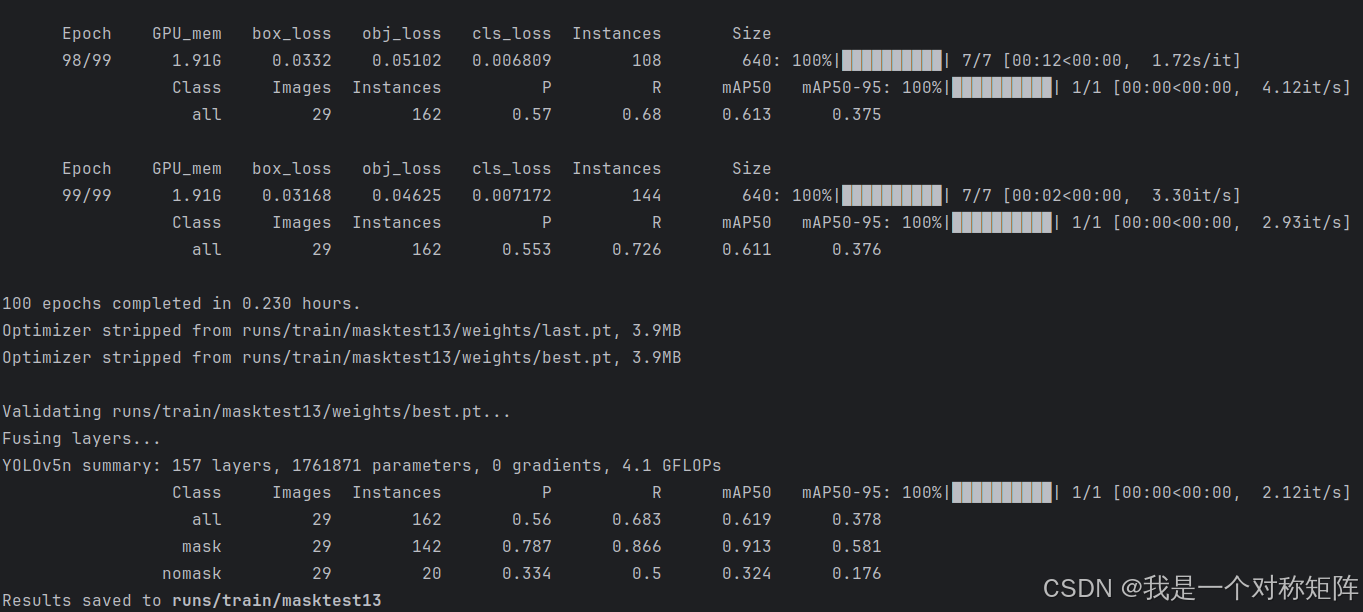

等待模型训练完成后，如下图所示：

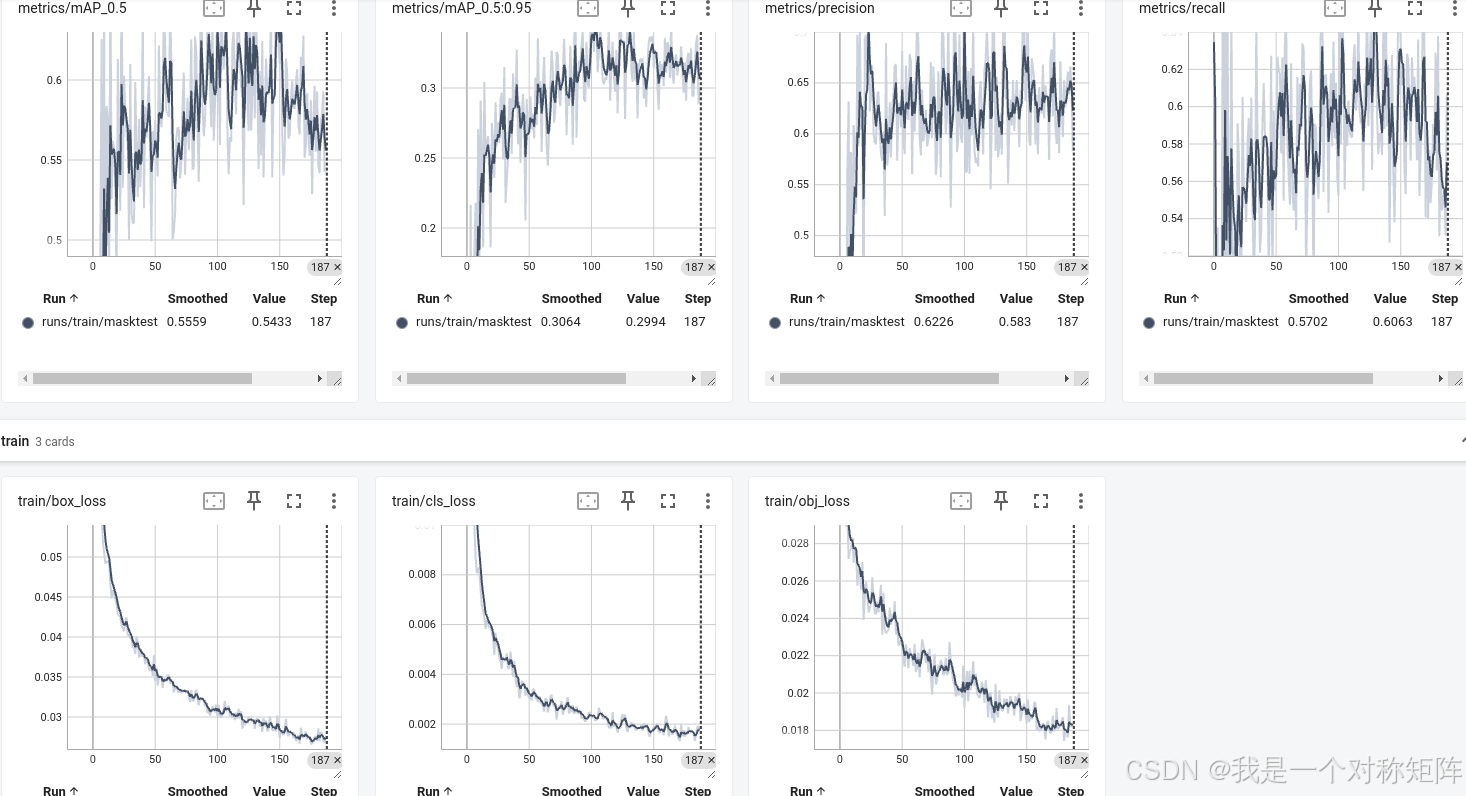

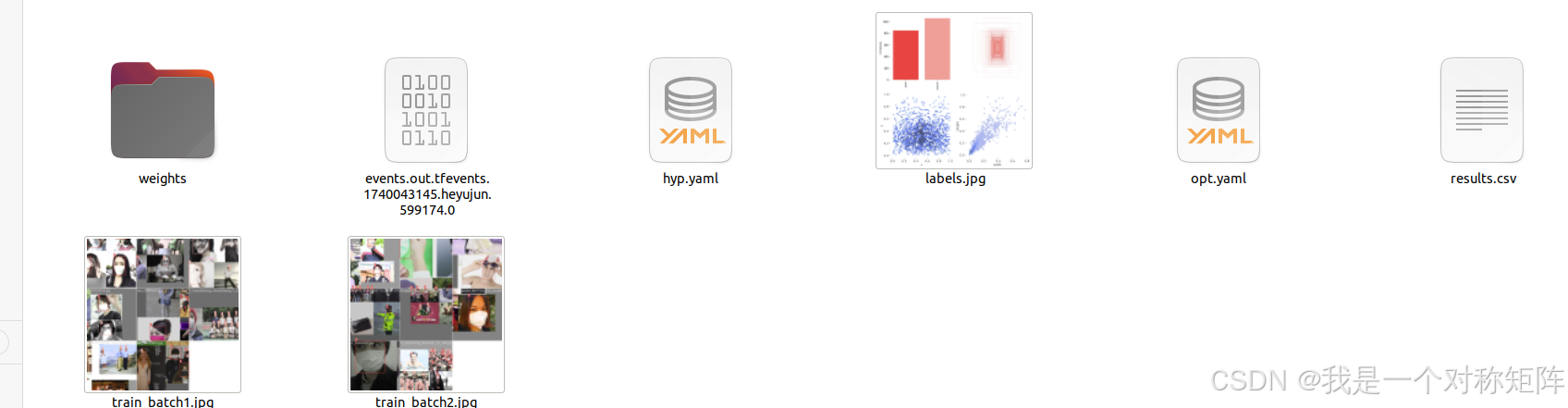

训练数据和权重都保存在runs/train/下，其中还包括其他过程数据，可以通过tensorboard --logdir path_to_runs_dir可以可视化数据。
2.3 模型验证
模型训练完毕后，需要看一下在验证集上的指标。该部分由val.py实现，其中weight是训练得到的模型路径：
python val.py --imgsz 640 --epochs 100 --batch-size 16 --cfg yolov5n.yaml --data mask.yaml --weight runs/train/masktest/weights/best.pt

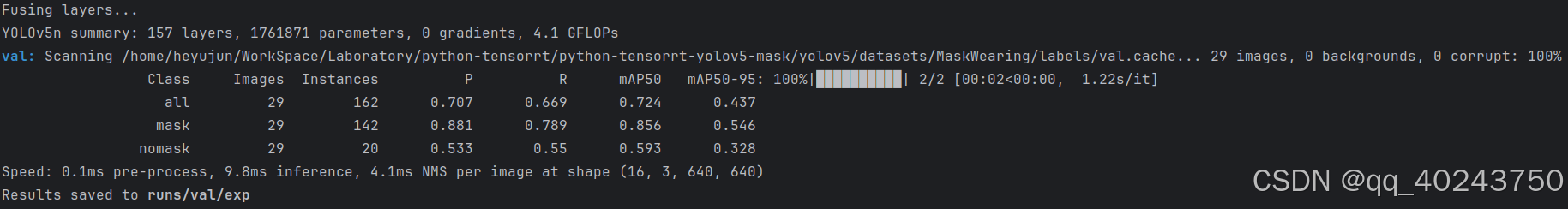

结果如下所示，因为我的数据量很少，所以指标比较低。
2.4 效果检测

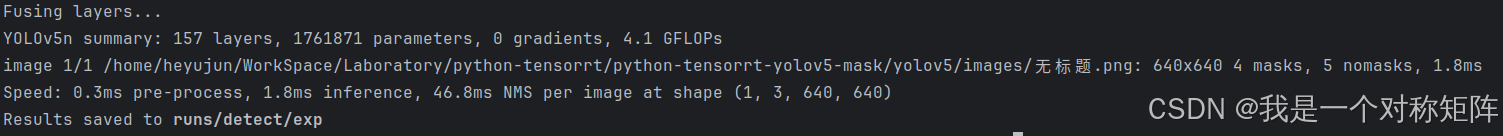

除了看指标，我们还希望在图片上进行测试。在detect.py脚本中给定图片和模型权重就可以进行检测，具体命令如下：
python detect.py --imgsz 640 --conf-thres 0.5 --weight runs/train/masktest/weights/best.pt --source images/无标题.png

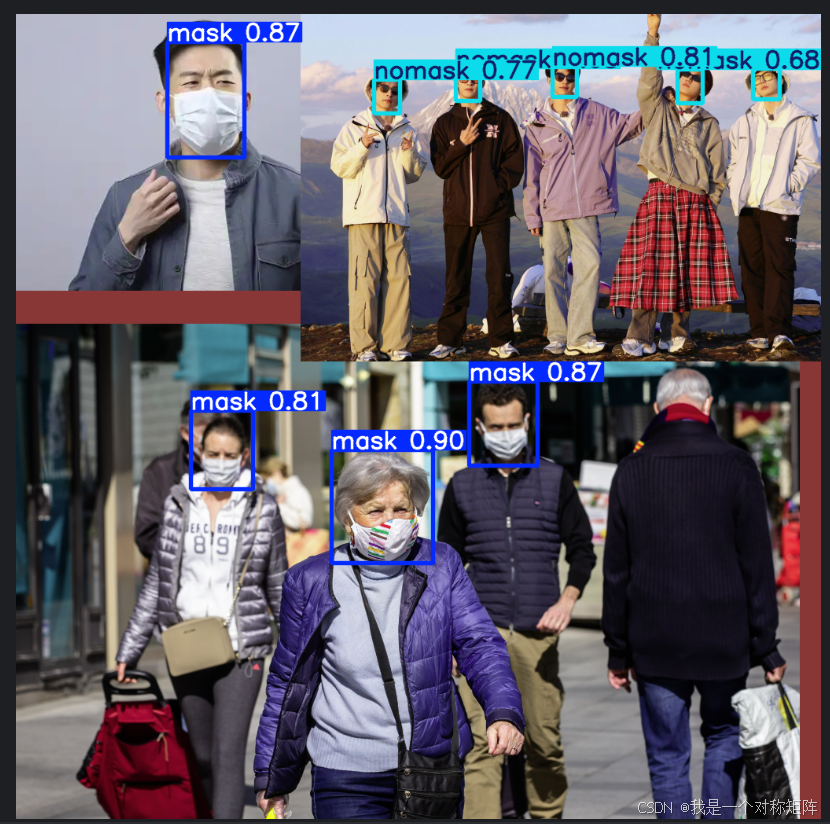

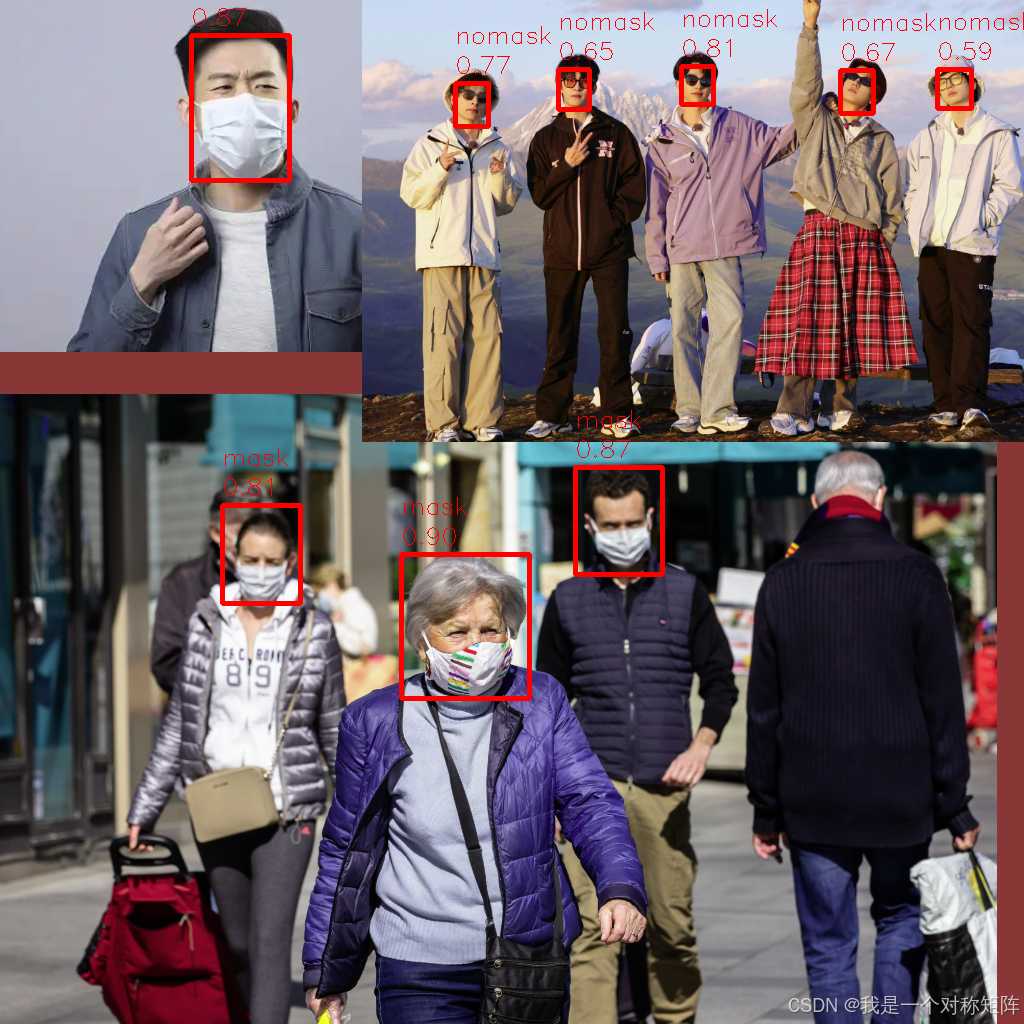

可以看到模型能够检测到人脸并区分是否戴了口罩。
3、导出onnx模型
3.1 导出
ONNX是一个中间件，比如下图只要各深度学习框架支持onnx，那么就能够实现互通，大大方便框架的维护和使用者的部署。像本文就是pytorch–>onnx–>tensorrt实现最终的模型转换和部署。
在yolov5/export.py中提供了将模型权重导出为onnx模型的脚本，命令为：
python export.py --imgsz 640 --weight runs/train/masktest/weights/best.pt --include onnx
- include：导出格式，除了onnx还支持导出其他格式
执行后产生 runs/train/masktest/weights/best.onnx 文件。
3.2 可视化模型结构
Netron 是神经网络、深度学习和机器学习模型的查看器。Netron 支持 ONNX、TensorFlow Lite、Core ML、Keras、Caffe、Darknet、PyTorch、TensorFlow.js、Safetensors 和 NumPy。在这里我们使用该工具可视化resnet18.onnx模型结构。netron提供了在线版本（也有桌面应用版本），在网页中直接打开模型自动上传后就可以显示了。
下图可视化best.onnx，展示了输入输出两个节点的信息。输入是[1,3,640,640]，输出是[1,25200,7]。
3.3 验证模型格式是否正确
导出成功后，我们可以验证一下onnx模型是否正常。可以使用onnxruntime推理引擎简单推理一下：
import onnx
import onnxruntime as ort
import numpy as np
# 1. 用checker方法检查模型是否有效
onnx_model = onnx.load("best.onnx")
onnx.checker.check_model(onnx_model) # 检查模型是否有效，如果无效会报错
# 2. 用模拟推理的方式检查模型是否有效
ort_session = ort.InferenceSession("best.onnx")
# 3. 准备输入数据
input_name = ort_session.get_inputs()[0].name
input_data = np.full((1, 3, 640, 640),127,np.float32)
# 4. 运行推理
outputs = ort_session.run(None, {input_name: input_data})
# 5. 打印输出形状
print(outputs[0].shape) # 输出:(1, 25200, 7)
3.4 图片测试
现在导出了onnx模型，我们希望测试一下onnx导出是否正确，其检测结果是否依然准确。
模型
import cv2
import onnxruntime as ort
import numpy as np
def letterbox(img_path, dst_size):
pass
def postprocess(outputs):
pass
def get_coco_label(class_id):
"""
根据 COCO 数据集的 class_id 返回对应的类别名称。
参数:
- class_id: int，类别索引 (0-79)
返回:
- str，类别名称，如果 ID 超出范围，则返回 "Unknown"
"""
pass
# 加载ONNX模型
model_path = 'best.onnx'
session = ort.InferenceSession(model_path)
# 读取图片
image_path = '无标题.png'
src_image = cv2.imread(image_path)
# 预处理图片
input_shape = session.get_inputs()[0].shape[2] # 获取模型的输入尺寸 (通常是640x640)
letter_image, scale, x_offset, y_offset = letterbox(image_path, input_shape)
letter_image = letter_image.transpose((2, 0, 1))[::-1] # BGR-->RGB，HWC-->CHW
input_data = letter_image / 255.0 # 归一化
input_data = np.expand_dims(input_data, axis=0) # 添加 batch 维度:CHW-->1CHW
input_data = input_data.astype(np.float32) # 转换为 float32
# 进行推理
input_name = session.get_inputs()[0].name
outputs = session.run(None, {input_name: input_data})
outputs = postprocess(outputs)
# 你可以根据需要进一步处理输出，绘制边界框
H, W, C = src_image.shape
for batch_bboxs in outputs:
for bbox in batch_bboxs:
cx, cy, w, h, score, clas_id = bbox
# lettbox->src_image
cx = (cx - x_offset) / (W * scale)
cy = (cy - y_offset) / (H * scale)
w = w / (W * scale)
h = h / (H * scale)
# (cx,cy,w,h)-->(x1,y1,x2,y2)
x1 = int((cx - w / 2) * W)
y1 = int((cy - h / 2) * H)
x2 = int((cx + w / 2) * W)
y2 = int((cy + h / 2) * H)
# 获取标签名
cls = get_coco_label(int(clas_id))
# visual
cv2.rectangle(src_image, (x1, y1), (x2, y2), (0, 0, 255), 2)
cv2.putText(src_image, f'{cls} {score:.2f}', (x1, y1 - 10), cv2.FONT_HERSHEY_SIMPLEX, 0.9, (0, 0, 255), 2)
# 显示结果
cv2.imshow('Result', src_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

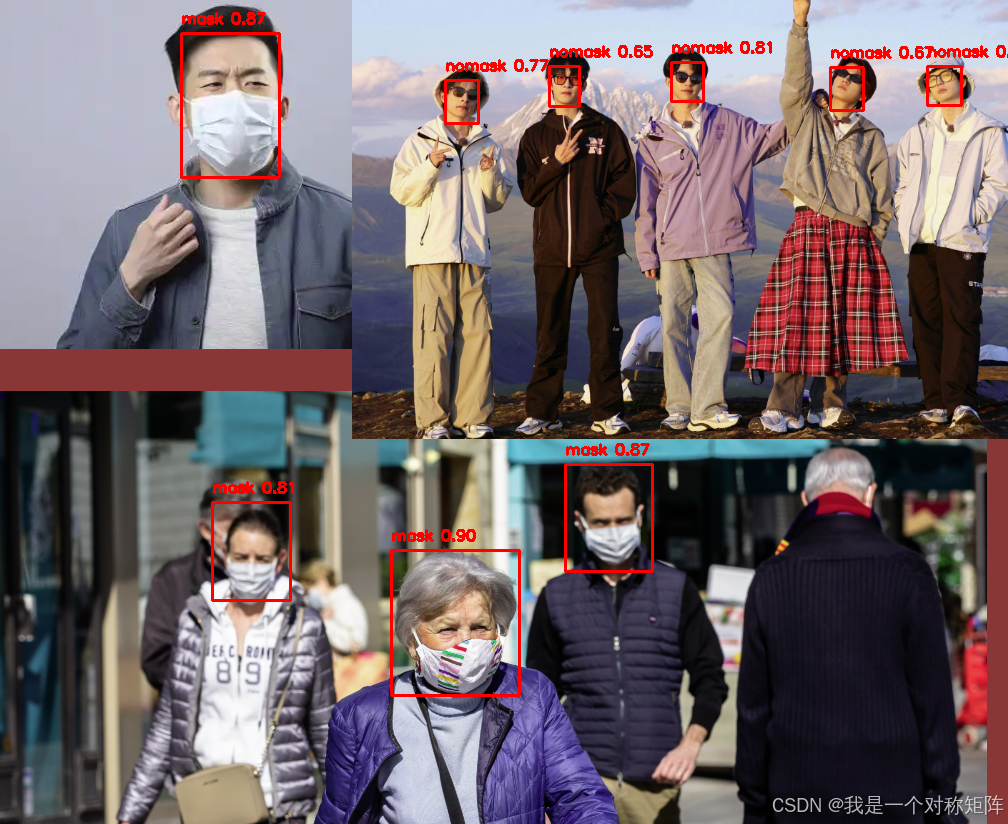

推理结果如图：
代码大体流程为：创建onnx推理session-->图像预处理-->onnx推理-->后处理（过滤bbox、非极大值抑制处理）-->可视化。上面的代码中大部分都是后处理（用pass省略，完整看源码）。
预处理中使用letterbox缩放扩充到(640,640)，然后像素范围缩放到0~1，再reshape为(1,3,640,640)。
4、环境搭建
TensorRT在Nvidia显卡上优化并推理，所以必然需要先配置好显卡驱动、CUDA以及cuDNN等。
这部分的教程可以参考：cap1：TensorRT介绍及CUDA环境安装中的4、基础环境配置
4.1 TensorRT的安装
首先去NVIDIA TensorRT Download选择一个版本，比如TensorRT8。我是Ubuntu20，但是选择TAR包，所以选择Linux_X86_64+TAR package下载。
下载并解压后，有多个目录，其中：
- bin：有trtexec可执行文件，通过这个工具可以实现序列化转换
- include和lib：是C++开发用的头文件和库文件
- python：python的whl文件，通过pip安装
在python中根据python版本安装对应的whl文件，比如我的是python3.10则pip install tensorrt-8.6.1-cp310-none-linux_x86_64.whl
4.2 安装pycuda
TensorRT是在nvidia显卡上推理，要求直接输入输出都在GPU显存空间中。所以会使用CUDA进行相关操作，pycude就是python操作CUDA的库。
安装方式非常简单：pip install pycuda
5、转换TensorRT引擎
这一步主要完成红框内的工作，就是将onnx模型序列化为TensorRT的engine模型。在这个过程中会自动根据设备的特异性进行优化，该过程十分缓慢。但是完成后会保存为本地文件，下次可以直接加载使用，不用再次序列化。
这个过程可以使用基于python的API完成，或者直接使用trtexec工具。
5.1 使用trtexec工具完成序列化
在第3节中下载了TensorRT包，在bin中有trtexec工具。打开终端进入trtexec工具所在文件夹就可以使用该命令工具了。
转换命令为：
trtexec --onnx=resnet18.onnx --saveEngine=resnet18.engine --fp16
onnx指定onnx模型路径，saveEngine知道转换后engine模保存路径，fp16表示使用FP16，这个可以大大提高推理速度。不加–fp16则默认使用FLOAT32
转换完成后如图，最后会出现PASSED结果，此时就得到engine模型。
5.2 使用python的API进行转换
使用python的API进行转换具有比较固定的流程，只不过可以根据需求比如动态输入等进行相应的设置。最终结果和trtexec转换没有什么区别。
不管什么方式转换得到的engine都可以被python或者c++拿去部署使用，但是要注意：1）版本对应：即转换使用的TensorRT版本和部署推理使用的版本需要一致；2）不支持跨设备：即在哪种设备上转换的就只能在哪种设备上使用，因为转换时根据设备特异性进行了优化。
import tensorrt as trt
# import pycuda.driver as cuda
# import pycuda.autoinit
# TensorRT 需要一个 日志对象，用于输出 WARNING 级别的日志，帮助调试问题
TRT_LOGGER = trt.Logger(trt.Logger.WARNING)
def build_engine(onnx_file_path, engine_file_path):
with trt.Builder(TRT_LOGGER) as builder, \
builder.create_network(1 << int(trt.NetworkDefinitionCreationFlag.EXPLICIT_BATCH)) as network, \
trt.OnnxParser(network, TRT_LOGGER) as parser:
# config 配置 TensorRT 编译选项
builder_config = builder.create_builder_config()
builder_config.set_flag(trt.BuilderFlag.FP16) # 设置FP16加速（如果 GPU 支持），提高计算速度并减少显存占用。注释则默认使用FP32
builder_config.set_memory_pool_limit(trt.MemoryPoolType.WORKSPACE, 1 << 30) # 设置最大工作空间（1GB），用于存储中间 Tensor 和计算资源
# 读取 ONNX 文件
with open(onnx_file_path, 'rb') as model:
if not parser.parse(model.read()):
for error in range(parser.num_errors):
print(parser.get_error(error))
return None
# 构建 TensorRT 引擎
serialized_engine = builder.build_serialized_network(network, builder_config)
# 开始反序列化为可执行引擎
runtime = trt.Runtime(TRT_LOGGER)
engine = runtime.deserialize_cuda_engine(serialized_engine)
# 序列化并保存引擎
with open(engine_file_path, 'wb') as f:
f.write(engine.serialize())
print(f"Saved TensorRT engine to {engine_file_path}")
if __name__ == "__main__":
onnx_file = "resnet18.onnx"
engine_file = "resnet18.engine"
build_engine(onnx_file, engine_file)
通过这种方式，我们也成功得到的engine模型。
6、TensorRT部署推理
6.1 TensorRT推理流程介绍
推理的代码十分简单，推理的流程图如下。TensorRT的推理是在GPU上完成，所以推理只能从GPU的显存获取数据，推理的直接输出也是在显存中。所以输入数据需要从RAM（cpu端，或者host端）复制到GPU（设备端）中去。推理后需要从GPU复制到cpu后，才能使用numpy或者其他库进行操作。
为什么要分配显存空间，因为CUDA程序只能读取位于显存上的数据，而一般程序读取得数据都位于RAM。所以我们需要先在CUDA上用cuda.mem_alloc为模型推理的输入和输出开辟足够的空间，然后将python读取的图像数据用cuda.memcpy_htod_async复制到CUDA显存中去，推理时直接从显存读取数据。推理结束后，输出放在显存上，再使用cuda.memcpy_dtoh_async将结果从显存复制到RAM中。同理接收数据时，需要再RAM中开辟足够的空间接收从显存来的数据，所以使用output = np.empty((1, 25200, 7), dtype=np.float32)开辟了足够大小的空间。
为了方便大家理解，下面给出了只和TensorRT有关的代码。YoloTRT类中初始化时负责创建TensoRT上下文推理环境和分配显存，infer函数则负责推理（接受输入数据–>复制到CUDA–>推理–>将结果复制到CPU）：
import tensorrt as trt
import pycuda.driver as cuda
import pycuda.autoinit # cuda初始化
import numpy as np
TRT_LOGGER = trt.Logger(trt.Logger.WARNING)
def load_engine(engine_file_path):
"""
从engine模型反序列化
:param engine_file_path:
:return:
"""
"""加载 TensorRT 引擎"""
with open(engine_file_path, "rb") as f, trt.Runtime(TRT_LOGGER) as runtime:
return runtime.deserialize_cuda_engine(f.read())
def allocate_buffers(engine):
"""
给模型直接输入和输出分配CUDA缓存区
:param engine:
:return:
"""
inputs, outputs, bindings = [], [], []
stream = cuda.Stream()
for binding in engine: # 遍历模型engine中的所有输入输出节点
size = trt.volume(engine.get_tensor_shape(binding)) * np.dtype(np.float32).itemsize
device_mem = cuda.mem_alloc(size) # 分配size大小的空间，用于储存该节点的数据
engine.get_tensor_mode(binding)
if engine.get_tensor_mode(binding) == trt.TensorIOMode.INPUT:
inputs.append(device_mem) # 如果是输入节点则将该空间地址存入inputs
elif engine.get_tensor_mode(binding) == trt.TensorIOMode.OUTPUT:
outputs.append(device_mem) # 如果是输出节点则将该空间地址存入outputs
bindings.append(int(device_mem))
return inputs, outputs, bindings, stream
class YoloTRT:
def __init__(self, engine):
self.context = engine.create_execution_context() # 创建推理的上下文环境
self.inputs, self.outputs, self.bindings, self.stream = allocate_buffers(engine) # 初始化分配CUDA显存空间
def infer(self, image):
# 将输入数据拷贝到 GPU
cuda.memcpy_htod_async(self.inputs[0], image, self.stream) # image是cpu的ram数据，需要拷贝到GPU，才能被tensorrt推理使用
# 执行推理
self.context.execute_async_v2(self.bindings, self.stream.handle, None) # 推理
# 从 GPU 拷贝输出结果
# 初始化一个cpu的ram空间，方便从gpu接受输出数据，数据量为25200*85
output = np.empty((1, 25200, 7), dtype=np.float32)
cuda.memcpy_dtoh_async(output, self.outputs[0], self.stream) # 将位于gpu上的输出数据复制到cpu上，方便对齐操作
self.stream.synchronize() # 同步，gpu是并行的，这里相当于等待同步一下
return output # 最后将输出结果返回
if __name__ == "__main__":
engine_path = "yolov5s.engine"
engine = load_engine(engine_path)
yoloTrt = YoloTRT(engine) # 初始化一次
# input_data = yoloTrt.preprocess("test.jpeg", 640) # 输入预处理
output = yoloTrt.infer(input_data) # 推理
# output = yoloTrt.postprocess(output) # 后处理
# yoloTrt.visual(output) # 可视化
使用TensorRT推理效果如下图所示
7、完整代码
为了方便，本文中一些代码，只是给出一个框架。完整的项目可以在这里获取：ishyj/python-tensorrt-yolov5-mask ,包括从yolov5训练（含数据集）到onnx验证推理，再到TensorRT推理的所有代码。
