[新启航]长轴深孔检测 - 激光频率梳 3D 轮廓检测

news 2025/8/22 7:27:56

摘要：针对长轴深孔检测中精度与效率的双重挑战，本文系统介绍激光频率梳 3D 轮廓检测技术的应用方案。通过解析技术原理、对比传统方法优势及展示工程应用场景，为长轴深孔类零件的高精度检测提供技术参考。

一、引言

长轴深孔结构广泛存在于航空发动机轴类零件、石油钻杆等关键部件中，其孔径深度比通常超过 20:1，内壁加工质量直接影响设备运行可靠性。传统接触式测头检测受深径比限制易产生形变误差，超声检测难以识别微小缺陷，而光学相干层析技术在深孔场景下存在光衰减问题。激光频率梳 3D 轮廓检测技术以其独特的时频测量特性，为长轴深孔的全尺寸轮廓检测开辟了新路径。

二、检测技术原理

激光频率梳通过飞秒激光器产生等间隔光脉冲序列，形成形如梳子的频率网格。当脉冲光束经光纤探针导入深孔内部时，孔壁反射光与参考光在光电探测器产生干涉信号。通过测量光脉冲在深孔内的飞行时间（精度达飞秒量级），结合扫描机构的轴向进给与旋转运动，构建孔壁三维坐标点云。其核心优势在于利用光频梳的绝对距离测量能力，突破传统激光三角法在深孔检测中的量程限制，实现从孔口到孔底的全深度轮廓重构。

三、技术优势分析

（一）深径比适应性

在深径比 30:1 的钛合金长轴深孔检测中，传统视觉检测因景深不足导致孔底成像模糊，而激光频率梳通过光脉冲飞行时间测量，可在 500mm 深度范围内保持 ±2μm 的测距精度，解决深孔底部检测盲区问题。

（二）动态误差补偿

检测系统集成温度 - 湿度传感器与振动监测模块，实时修正环境参数对光频梳重复频率的影响。实验数据显示，在机床加工振动环境下（振幅≤50μm），该技术的轮廓测量误差较传统方法降低 83%，满足航空零件动态检测需求。

（三）多参数同步测量

除三维轮廓外，系统可同步获取孔壁表面粗糙度（Ra 测量范围 0.1-10μm）、圆度（检测分辨率 0.1μm）等关键参数。某航空发动机轴孔检测案例中，该技术成功识别出传统方法漏检的轴向波纹度（幅值 3μm），为磨削工艺优化提供数据支撑。

四、工程应用实施

（一）系统集成方案

检测装置采用 “光纤探针 + 旋转扫描头” 结构，探针直径可定制至 1.5mm，适配 φ3mm 以上深孔检测。扫描头通过伺服电机驱动，实现 0.5°/ 步的角分辨率，配合 0.5μm / 步的轴向进给精度，完成全孔壁覆盖。

（二）典型应用流程

以航空发动机涡轮轴深孔检测为例：首先通过 CAD 模型生成检测路径，探针沿轴线做螺旋扫描（螺距 0.2mm）；检测系统实时采集 3000 点 / 秒的三维数据，经高斯滤波去除噪声后，与标准模型进行偏差分析；最终生成包含圆柱度、直线度等参数的检测报告，整个过程耗时较传统方法缩短 60%。

（三）特殊场景优化

针对深孔内壁涂层检测需求，系统可切换至光谱分辨模式，通过分析不同涂层材料的光反射特征，实现 5μm 厚度涂层的均匀性检测。在某航天燃料储箱深孔检测中，该功能成功识别出局部涂层剥落缺陷，检测效率比人工目视检查提升 12 倍。

五、技术展望

激光频率梳 3D 轮廓检测技术在长轴深孔领域的应用，突破了传统检测方法的物理限制。随着飞秒激光光源小型化与光纤传感技术的发展，该技术有望在汽车制动轴、核电压力容器接管等深孔结构检测中实现更广泛的工程应用。

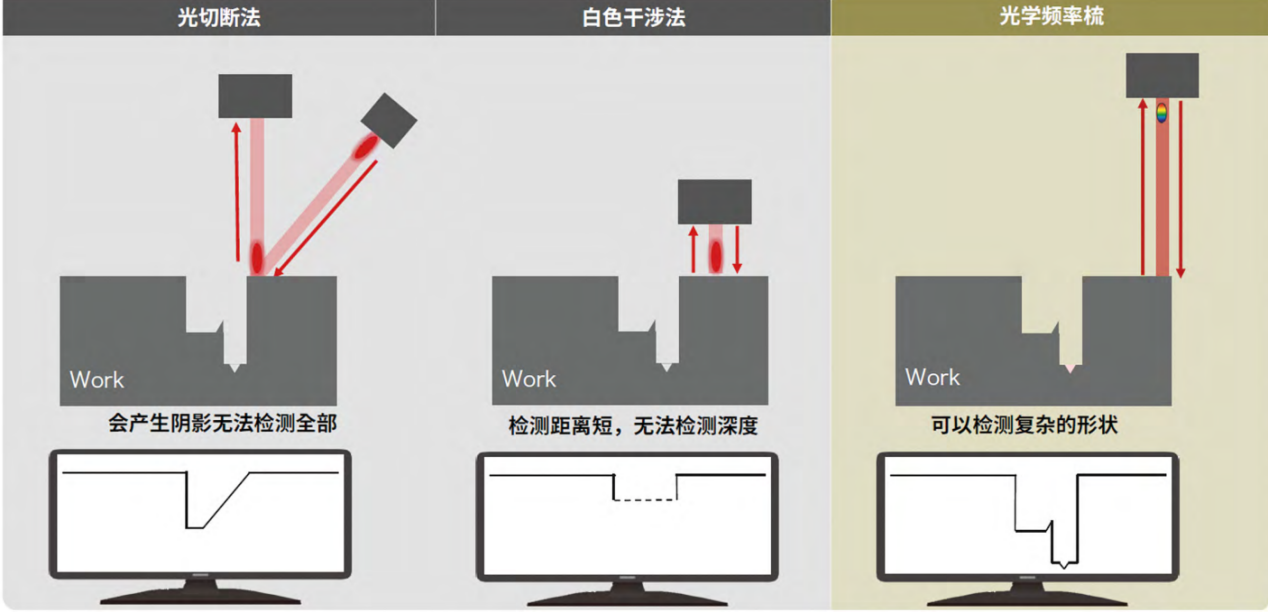

激光频率梳3D光学轮廓测量系统简介：

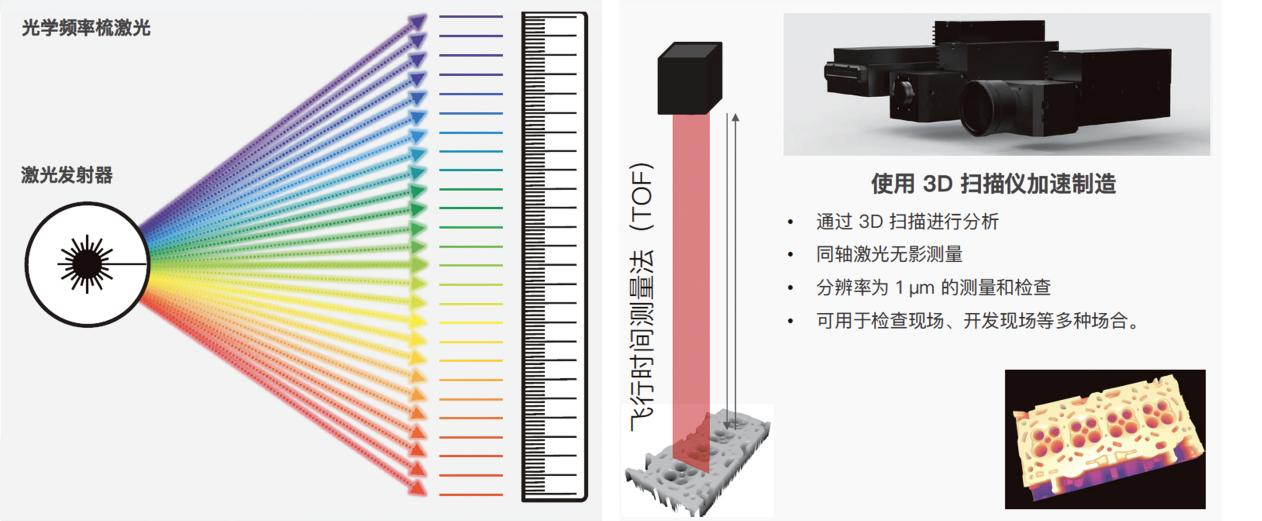

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

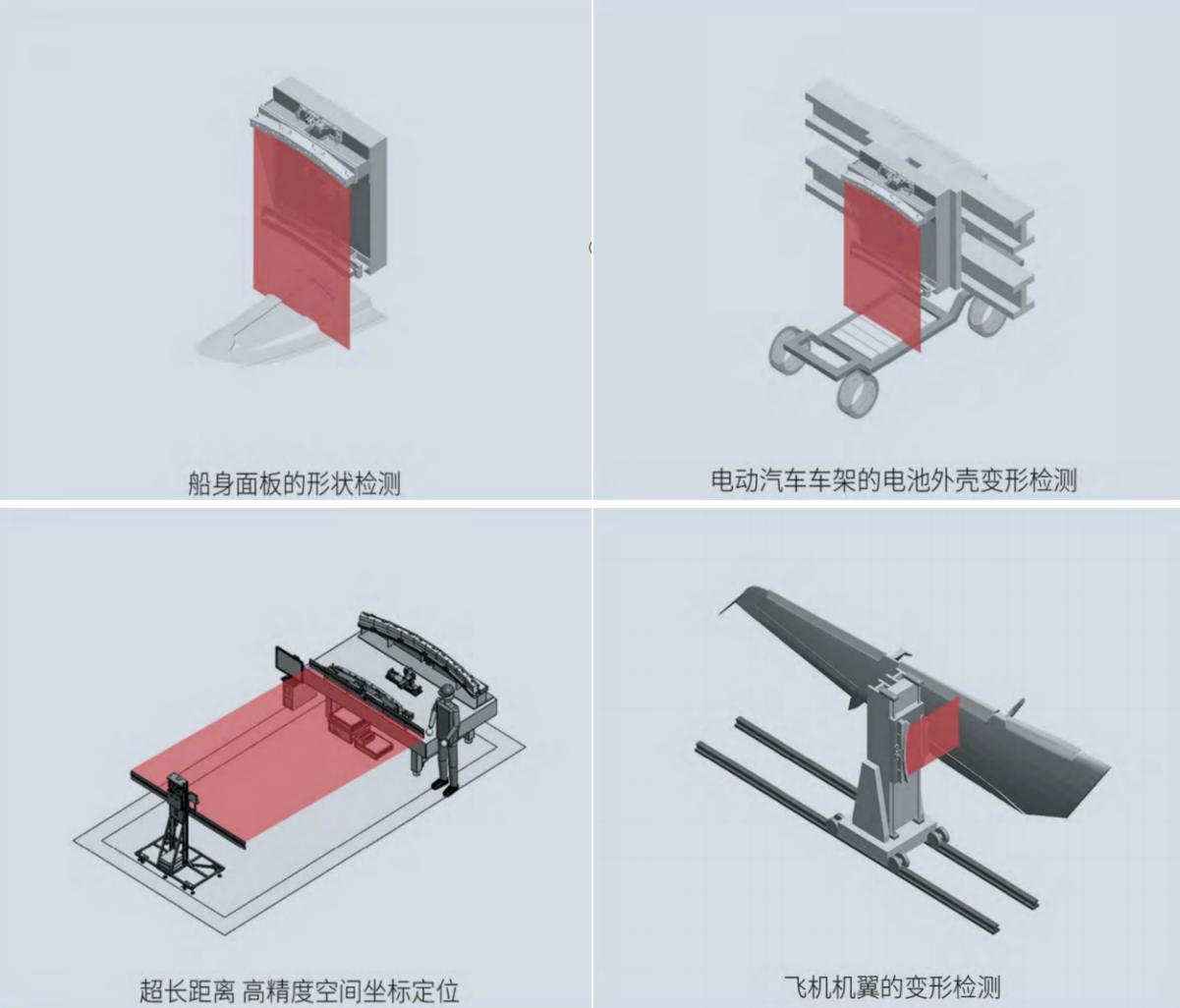

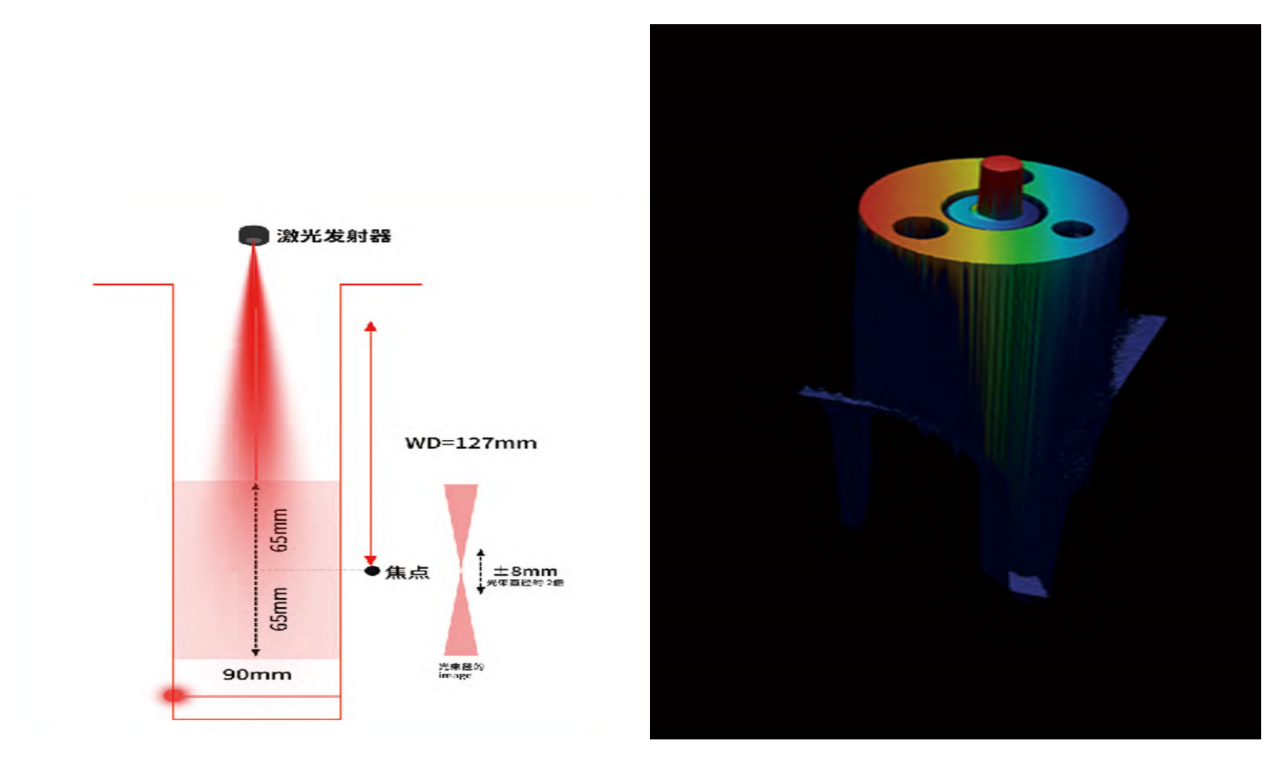

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
