CETOL 6σ 解决一次性支架输送器精度与法规验证难题

某全球医疗器械企业采用 Sigmetrix 的 CETOL 6σ 公差分析软件，对一次性支架输送器完成设计验证。CETOL 6σ 通过敏感度排序、浮动间隙分析、法规统计报告及制造一致性优化，在设计验证阶段即可锁定关键公差，提前拦截装配风险，并生成合规的可靠性数据，实现审批与量产的无缝衔接。

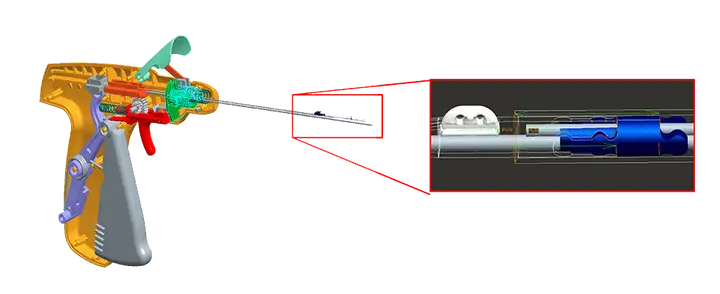

一次性支架输送器的临床意义

该器械是微创介入手术的关键耗材，负责将血管支架送达靶点并准确释放。其性能直接决定血运重建效果：

• 定位精度价值：毫米级误差导致支架偏移，影响血管通畅性
• 机构可靠性价值：齿轮/滑槽卡滞将中断手术流程
• 法规合规价值：政府审批依赖设计验证数据

核心挑战与 CETOL 6σ 解决方案

挑战	CETOL 6σ 解决方案

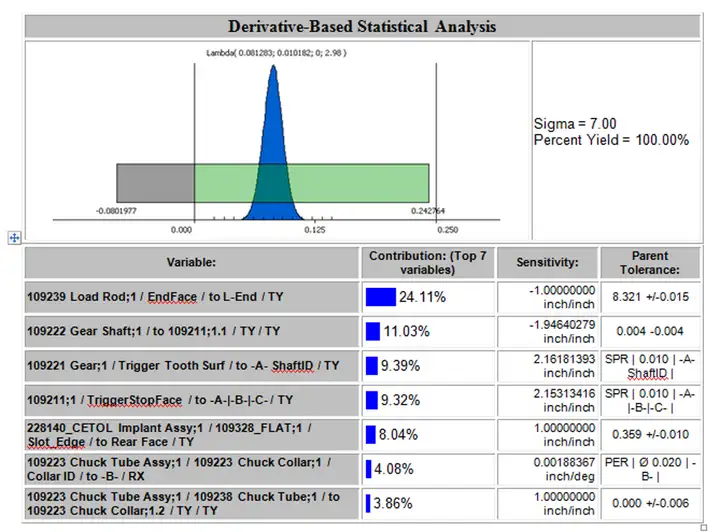

支架放置偏差 支架必须准确释放至目标位置	建立运动链敏感度模型，识别编号为 109239 零件的 8.321 inch±0.015 inch 为最大贡献变量（24.11%）→ 管控关键公差
机构卡滞风险 机构无卡顿或粘连	齿轮轴（109222）敏感度-1.94540279，确认 -0.004~0.004 inch 浮动间隙 → 分析动态间隙浮动影响
法规验证需求 满足政府要求的设计验证	执行 SOTA 统计公差分析 → 生成可靠性验证报告支撑审批
制造一致性 生产可行性控制	对非关键件 (如1092140) 公差放宽至 0.359±0.010 inch → 降低报废率

技术成果

• 定位精度达标：支架释放误差 ≤±0.015inch，实现"准确放置到正确位置"
• 操作可靠性：输送机构全程零卡滞，医生操作流畅性验证通过
• 法规合规：设计验证与制造验证报告一次性通过政府审查
• 量产可行性：非关键尺寸公差分级策略降低报废率，满足一次性耗材成本约束

CETOL 6σ 的核心作用

敏感度驱动设计优化

• 结果表明，零件号为 109239 的连杆长度公差贡献度最大，达到 24.11%，重点管控此公差
• 与传统人工计算相比，避免遗漏多尺寸链交互影响

动态间隙防卡滞验证

• 基于敏感度系数 -1.946，量化齿轮轴防卡滞间隙范围 (0.004~-0.004inch)
• 输出 Sigma=7.00 的统计良率 (100%)，满足医疗植入器械的高可靠性要求

法规验证数据链生成

• CETOL的分析模型生成审批所需报告，直接支持政府合规审查
• 公差分级策略同步降低制造成本，符合一次性耗材经济性要求
