缘起：在荣品RD-RK3588开发板的Android13下，卡迪的LCD屏在开机的时候很暗，几乎看不见。
在命令行查看亮度值brightness为255。很容易知道极性反了。

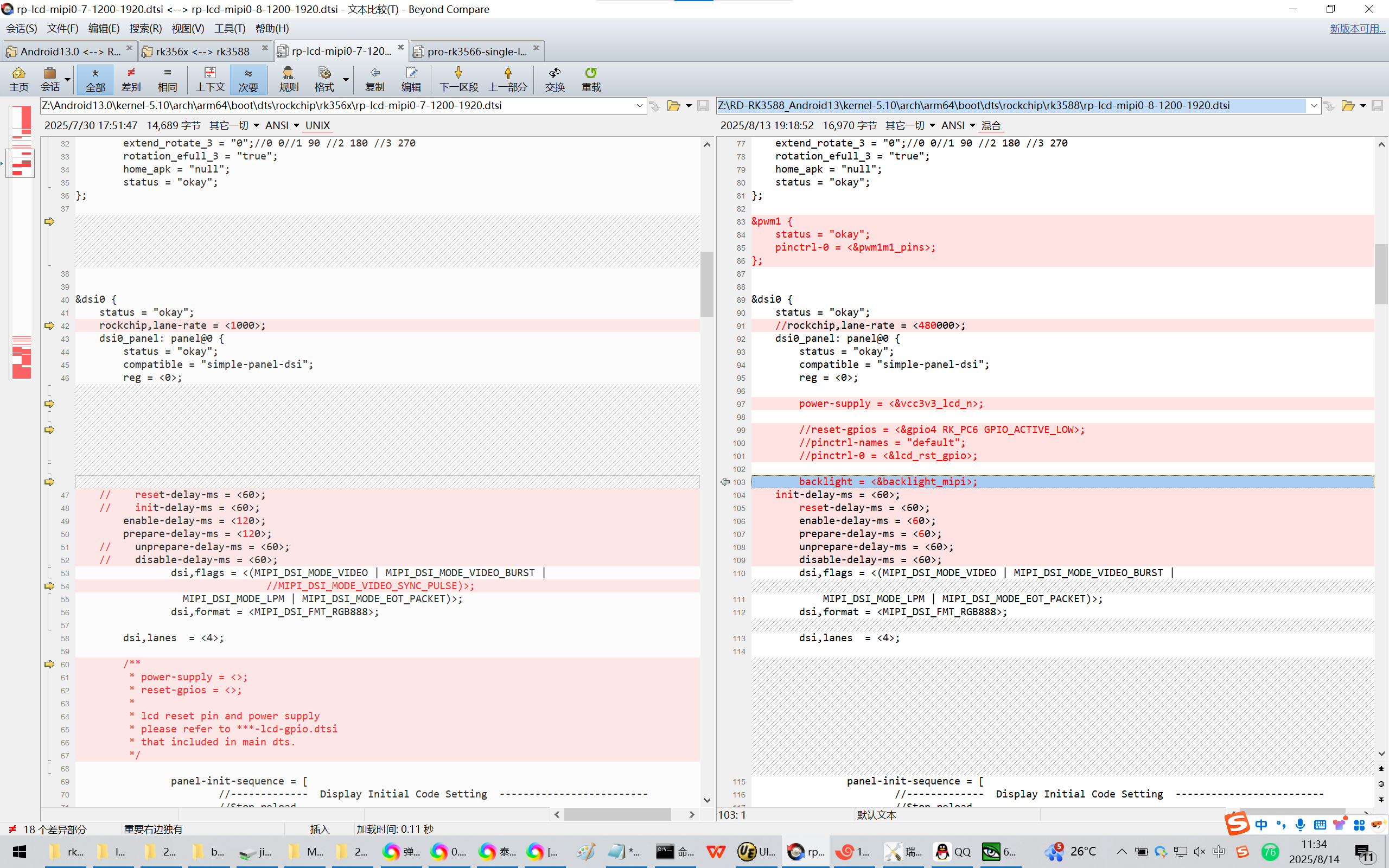

在LCD的DTS中找到背光名：backlight = <&backlight_mipi>;
Z:\Android13.0\kernel-5.10\arch\arm64\boot\dts\rockchip\rk356x\rp-lcd-mipi0-7-1200-1920.dtsi
Z:\RD-RK3588_Android13\kernel-5.10\arch\arm64\boot\dts\rockchip\rk3588\rp-lcd-mipi0-8-1200-1920.dtsi

&dsi0 {
status = "okay";
//rockchip,lane-rate = <480000>;
dsi0_panel: panel@0 {
status = "okay";
compatible = "simple-panel-dsi";
reg = <0>;

        power-supply = <&vcc3v3_lcd_n>;

        //reset-gpios = <&gpio4 RK_PC6 GPIO_ACTIVE_LOW>;
//pinctrl-names = "default";
//pinctrl-0 = <&lcd_rst_gpio>;

        backlight = <&backlight_mipi>;
init-delay-ms = <60>;
reset-delay-ms = <60>;
enable-delay-ms = <60>;
prepare-delay-ms = <60>;
unprepare-delay-ms = <60>;
disable-delay-ms = <60>;
dsi,flags = <(MIPI_DSI_MODE_VIDEO | MIPI_DSI_MODE_VIDEO_BURST |
MIPI_DSI_MODE_LPM | MIPI_DSI_MODE_EOT_PACKET)>;
dsi,format = <MIPI_DSI_FMT_RGB888>;
dsi,lanes  = <4>;

确认使用的背光backlight_mipi的极性为0，即为正极性。修改为1负极性即可。

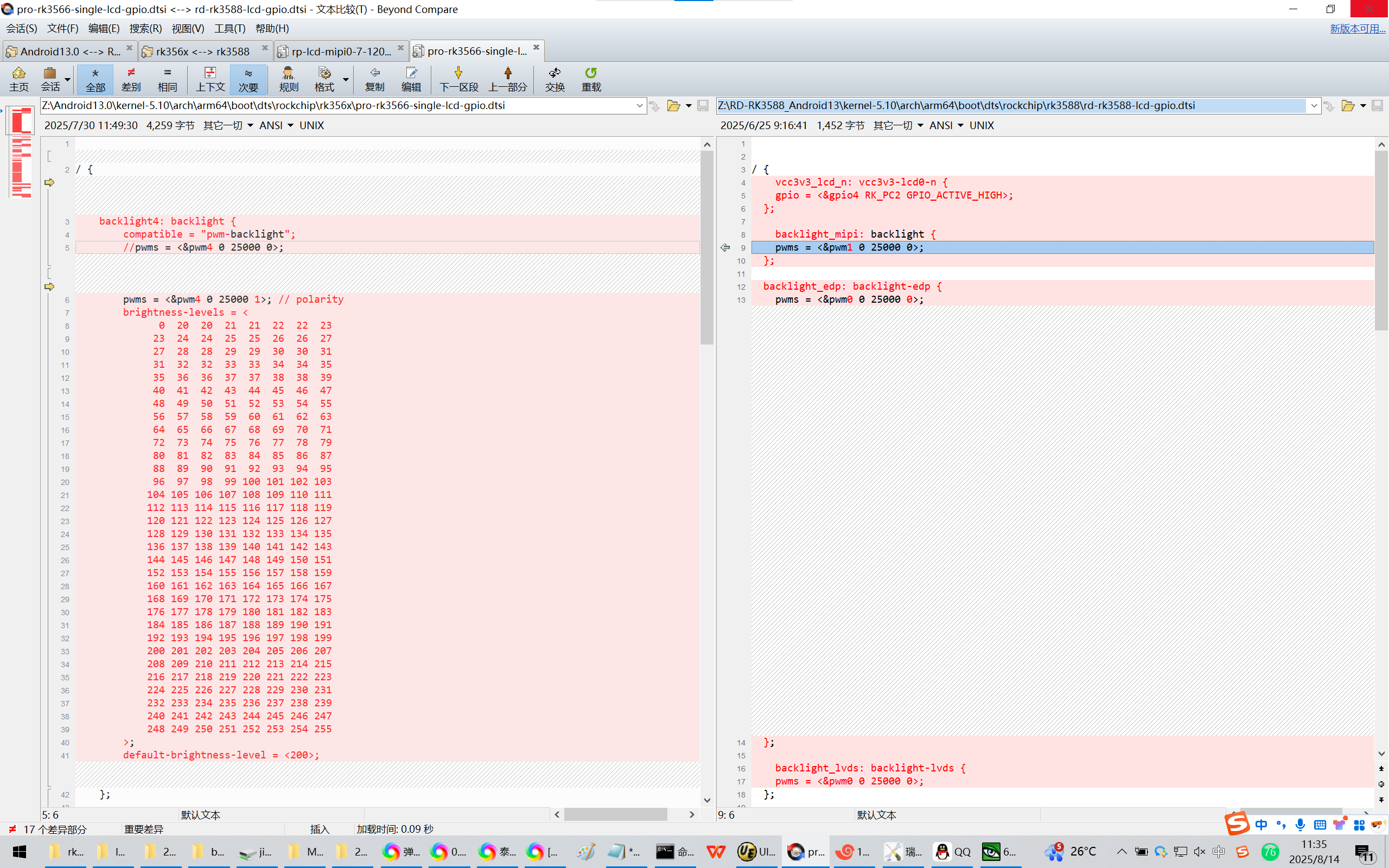

Z:\Android13.0\kernel-5.10\arch\arm64\boot\dts\rockchip\rk356x\pro-rk3566-single-lcd-gpio.dtsi
Z:\RD-RK3588_Android13\kernel-5.10\arch\arm64\boot\dts\rockchip\rk3588\rd-rk3588-lcd-gpio.dtsi

Z:\RD-RK3588_Android13\kernel-5.10\arch\arm64\boot\dts\rockchip\rk3588\rd-rk3588-lcd-gpio.dtsi

    backlight_mipi: backlight {
    pwms = <&pwm1 0 25000 0>;
};

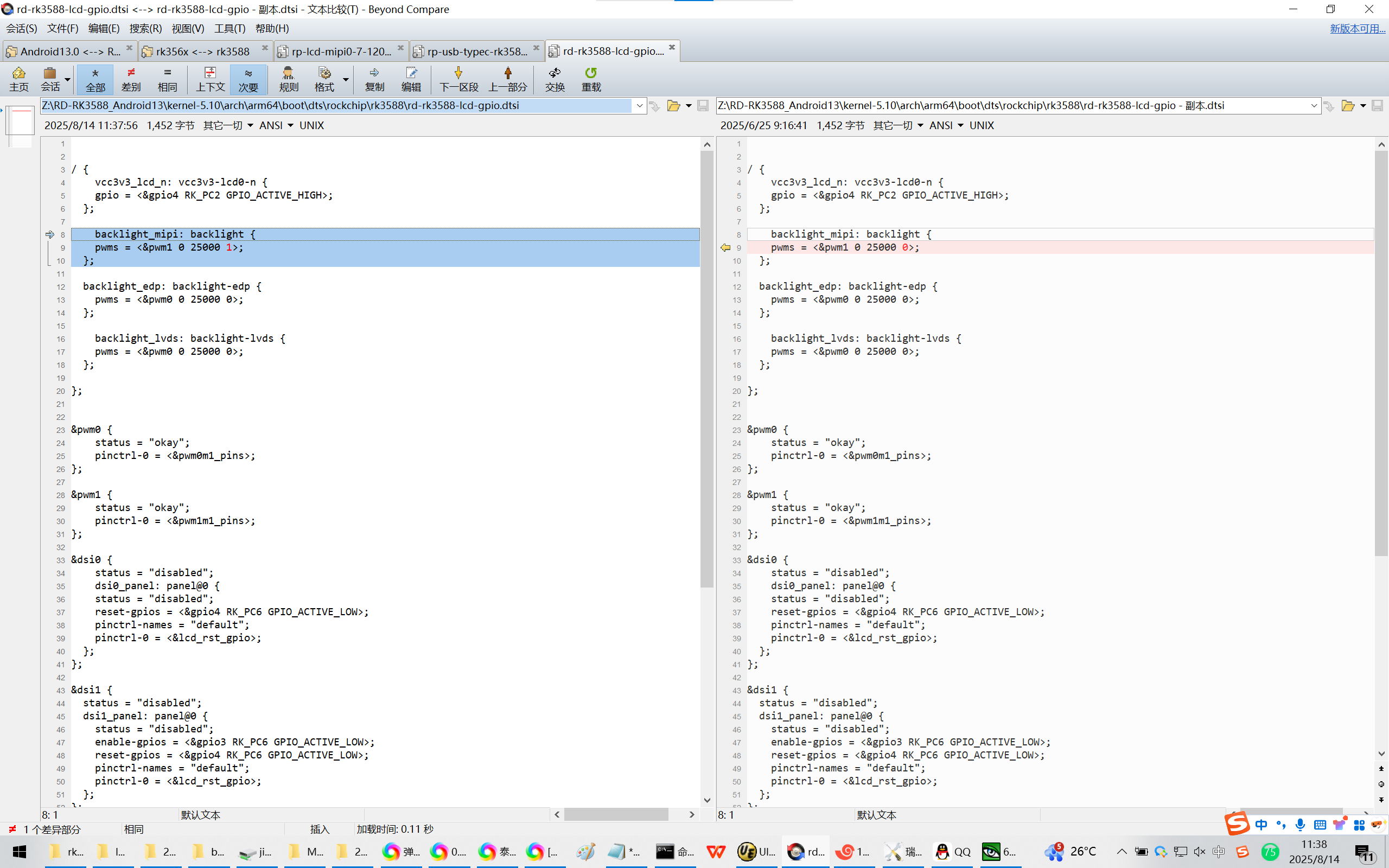

修改为：

    backlight_mipi: backlight {
    pwms = <&pwm1 0 25000 1>;
};

百度：RK3588 背光 极性反了 brightness 255 最暗

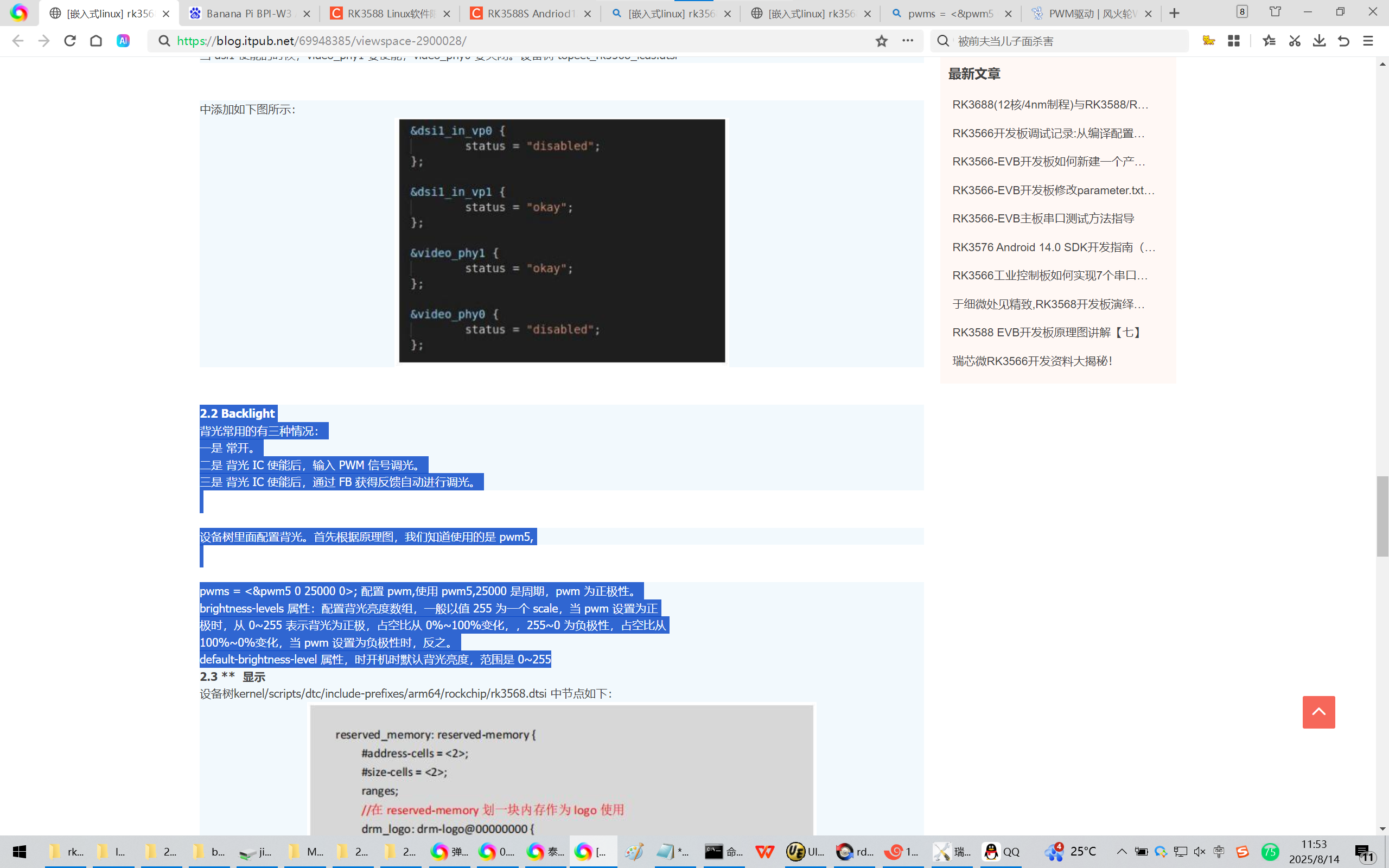

https://blog.itpub.net/69948385/viewspace-2900028/
[嵌入式linux] rk3568 android11点屏流程

2.2 Backlight
背光常用的有三种情况：
一是 常开。
二是 背光 IC 使能后，输入 PWM 信号调光。
三是 背光 IC 使能后，通过 FB 获得反馈自动进行调光。

设备树里面配置背光。首先根据原理图，我们知道使用的是 pwm5,

pwms = <&pwm5 0 25000 0>; 配置 pwm,使用 pwm5,25000 是周期，pwm 为正极性。
brightness-levels 属性：配置背光亮度数组，一般以值 255 为一个 scale，当 pwm 设置为正
极时，从 0~255 表示背光为正极，占空比从 0%~100%变化，，255~0 为负极性，占空比从
100%~0%变化，当 pwm 设置为负极性时，反之。
default-brightness-level 属性，时开机时默认背光亮度，范围是 0~255

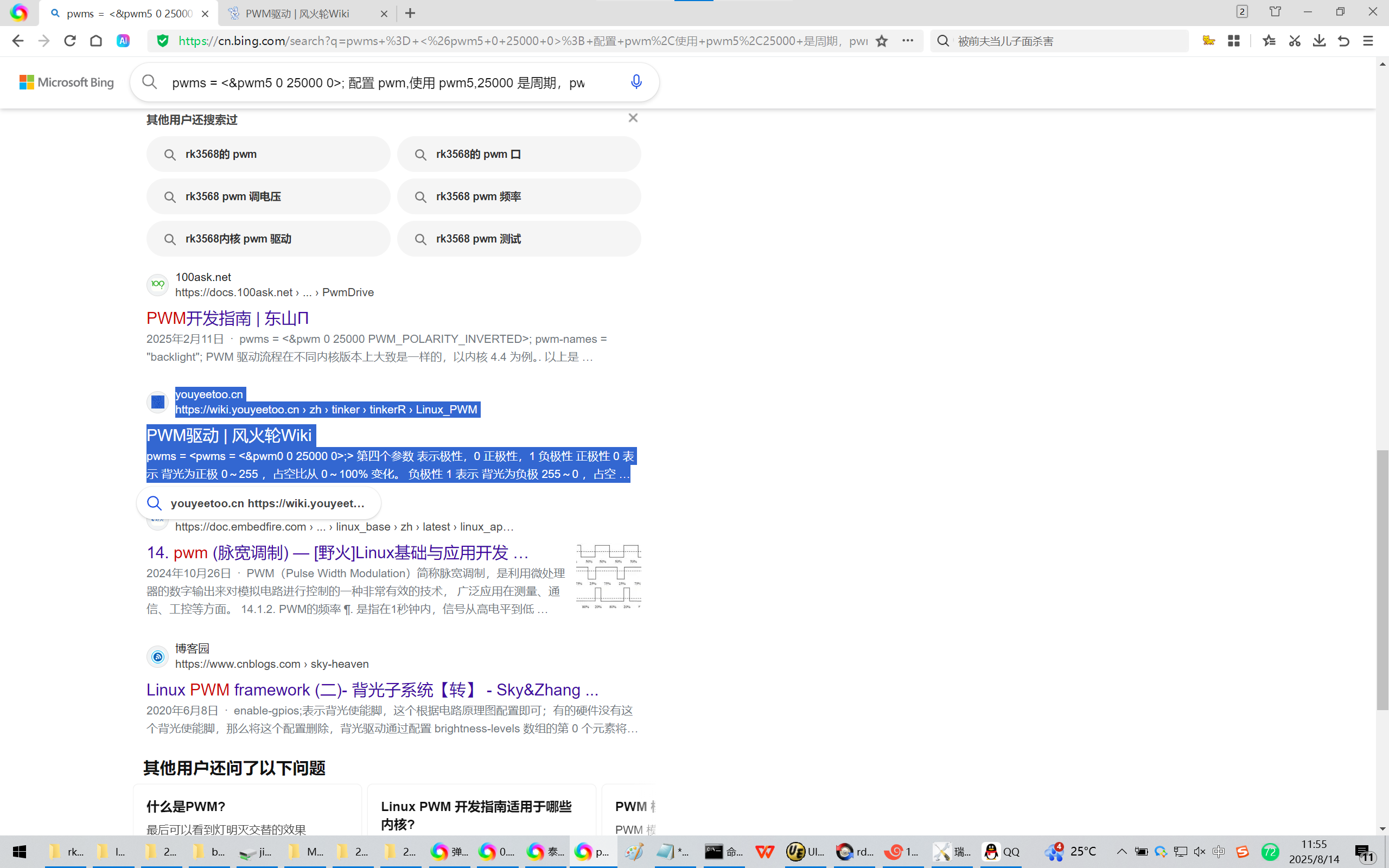

BING：pwms = <&pwm5 0 25000 0>; 配置 pwm,使用 pwm5,25000 是周期，pwm 为正极性。

https://wiki.youyeetoo.cn/zh/YY3568/OUDISP
显示器

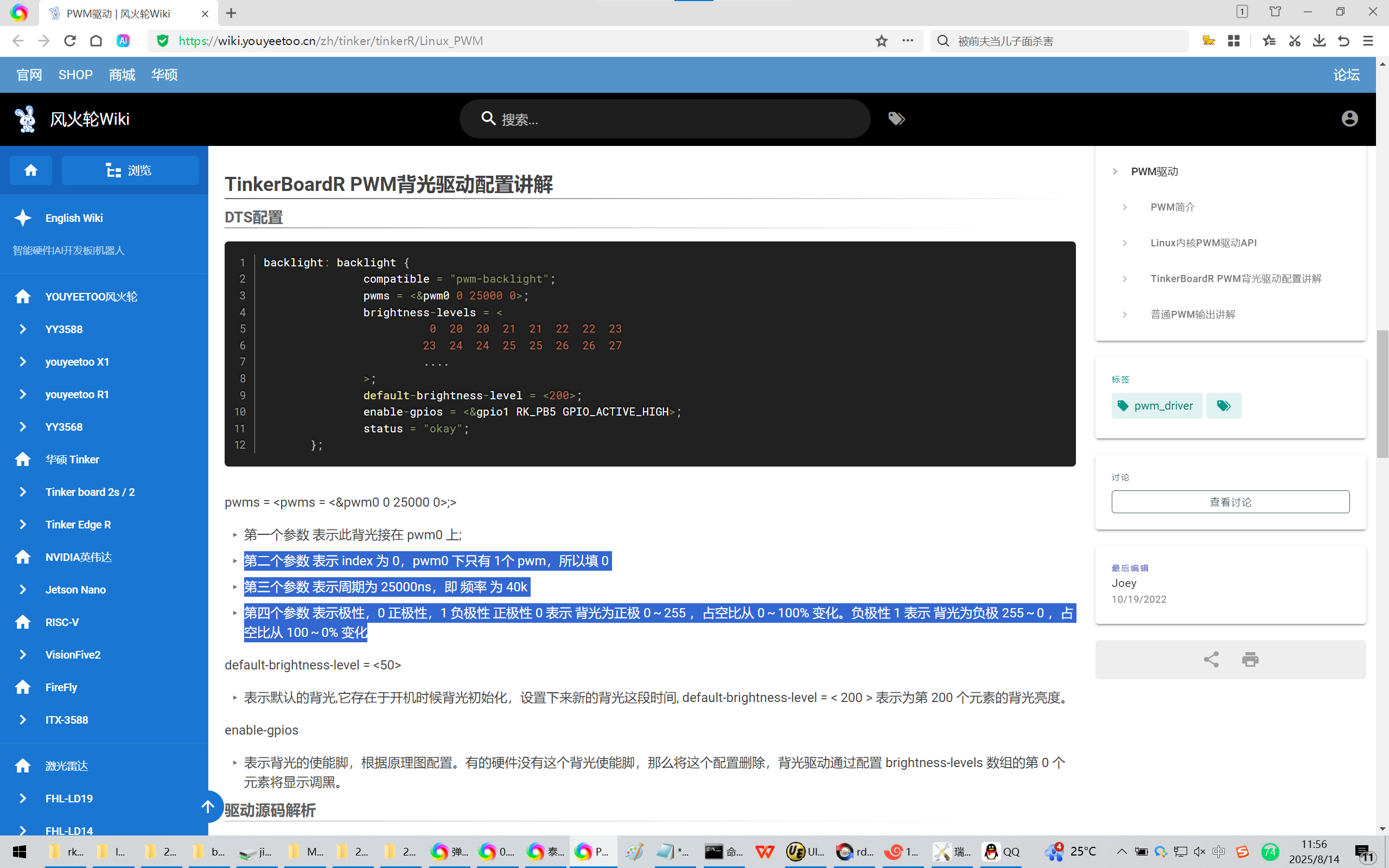

https://wiki.youyeetoo.cn/zh/tinker/tinkerR/Linux_PWM
TinkerBoardR PWM背光驱动配置讲解
DTS配置
backlight: backlight {
compatible = "pwm-backlight";
pwms = <&pwm0 0 25000 0>;
brightness-levels = <
0  20  20  21  21  22  22  23
23  24  24  25  25  26  26  27
....
>;
default-brightness-level = <200>;
enable-gpios = <&gpio1 RK_PB5 GPIO_ACTIVE_HIGH>;
status = "okay";
};
pwms = <pwms = <&pwm0 0 25000 0>;>

第一个参数 表示此背光接在 pwm0 上;
第二个参数 表示 index 为 0，pwm0 下只有 1个 pwm，所以填 0
第三个参数 表示周期为 25000ns，即 频率 为 40k
第四个参数 表示极性，0 正极性，1 负极性 正极性 0 表示 背光为正极 0～255 ，占空比从 0～100% 变化。负极性 1 表示 背光为负极 255～0 ，占空比从 100～0% 变化
default-brightness-level = <50>

表示默认的背光,它存在于开机时候背光初始化，设置下来新的背光这段时间, default-brightness-level = < 200 > 表示为第 200 个元素的背光亮度。
enable-gpios

表示背光的使能脚，根据原理图配置。有的硬件没有这个背光使能脚，那么将这个配置删除，背光驱动通过配置 brightness-levels 数组的第 0 个元素将显示调黑。

参考资料：
https://wiki.lckfb.com/zh-hans/tspi-rk3566/system-usage/android-system-usage.html
【立创·泰山派RK3566开发板】Android系统使用文档

使用ADB命令设置背光echo "0-255" > /sys/class/backlight/backlight/brightness
rk3566_tspi:/ # echo "16" > /sys/class/backlight/backlight/brightness

https://blog.csdn.net/weixin_43244476/article/details/130217892
Rockchip RK3588 MIPI DSI 显示驱动调试记录

百度：泰山派 pwm LCD屏
https://blog.csdn.net/professionalmcu/article/details/147051008
立创·泰山派RK3566开发板调试MIPI LCD

百度：RK3588 brightness 背光 pwm 极性
RK3588 brightness最大值的时候 最暗
MIPI屏 背光亮度反了 pwms = <&pwm1 0 25000 0>;
Banana Pi BPI-W3 ArmSoM-W3之RK3588-MIPI-DSI屏幕调试笔记
