i2c dump工具使用(202589)

1、概述

I2C Dump 工具是一类用于读取、写入或分析 I2C 总线上设备数据的工具，主要作用是：

✨ 检测 I2C 总线上连接的设备（通过设备地址识别）；✨ 读取指定 I2C 设备的寄存器数据（即 “dump” 数据）；✨ 向 I2C 设备写入数据（用于配置或调试）；✨ 诊断 I2C 总线通信故障（如设备无响应、数据传输错误等）。

I2C dump工具集包括：Linux 系统自带的 i2cdetect、i2cget、i2cset、i2cdump，以及第三方工具（如 Windows 下的 I2C 调试软件）。

2、Andrroid部署I2C Dump 工具

mount -o remount,rw /                             //mount指令重新挂载根目录为可读写状态cd mnt/media_rw/                                  //访问外部存储设备cp mnt/media_rw/DC98-89D0/iic/* system/bin        //拷贝U盘iic工具到android文件系统指定目录chmod 777 system/bin/i2c*                         // 当前目录下所有以 i2c 开头的文件 / 目录的权限设置为 “所有用户可读写执行”

3、使用教程及说明

3.1、检测 I2C 总线和设备：i2cdetect

用于扫描指定 I2C 总线上的设备地址。

基本语法：

i2cdetect -y -r <总线编号>

• -y ：跳过交互确认，直接执行；

• -r : 使用「读操作」方式扫描设备（read method）;

• <总线编号>：如 0、1、2（不同设备总线编号可能不同，可通过 ls /dev/i2c-* 查看）;

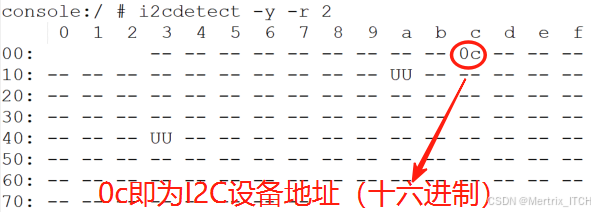

示例：

3.2、读取 I2C 设备寄存器数据：i2cdump

用于批量读取指定 I2C 设备的寄存器数据，输出为十六进制格式。

基本语法：

i2cdump -y -f <总线编号> <设备地址> <寄存器地址模式>

• -y ：禁用交互确认，直接执行操作（同 i2cdetect 中的 -y）;

• -f ：强制访问设备，即使该设备地址已被内核驱动标记为「在用」（通常用于调试，可能有风险）;

• <总线编号>：如 0、1、2（不同设备总线编号可能不同，可通过 ls /dev/i2c-* 查看）;

• <设备地址>：由i2cdetect扫描得到（如 3c）；

• <寄存器地址模式>：指定寄存器地址长度（常用b表示 1 字节，w表示 2 字节，默认b）。

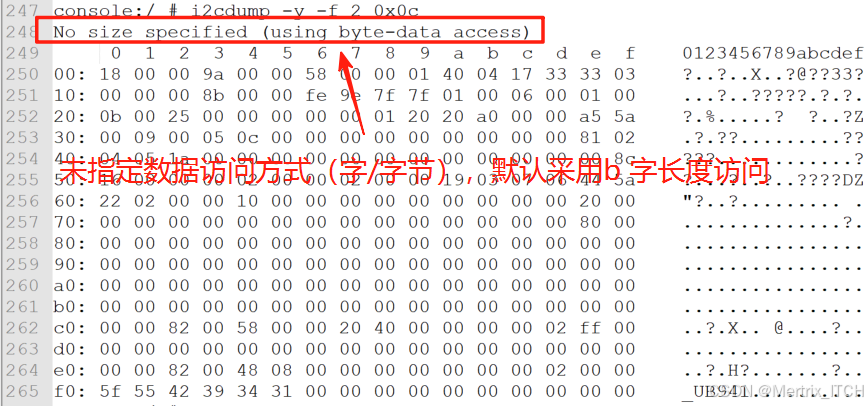

示例：

3.3、读取单个寄存器值：i2cget

用于读取指定 I2C 设备的单个寄存器数据。

基本语法：

i2cget -y <总线编号> <设备地址> <寄存器地址> <数据长度>

• <寄存器地址>：要读取的寄存器地址（十六进制，如 0x00）；

• <数据长度>：b（1 字节，默认）或w（2 字节）。

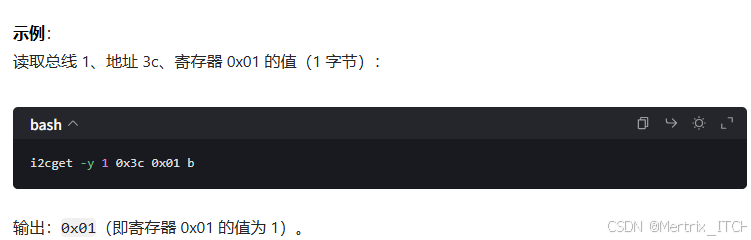

示例：

3.4、写入数据到 I2C 设备：i2cset

用于向 I2C 设备的指定寄存器写入数据。

基本语法：

i2cset -y <总线编号> <设备地址> <寄存器地址> <数据值> <数据长度>

• <数据值>：要写入的数值（十六进制，如 0xff）；

• <数据长度>：b（1 字节，默认）或w（2 字节）。

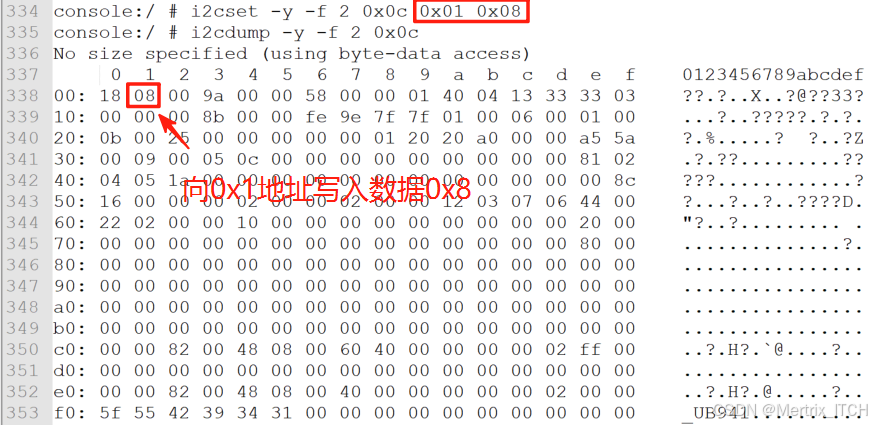

示例：

4、注意事项

• 权限问题：操作 I2C 设备需 root 权限，建议使用sudo执行命令；
• 设备地址格式：工具支持带0x前缀（如 0x3c）或不带的十六进制地址；
• 寄存器地址范围：不同设备的寄存器地址范围不同，需参考设备 datasheet（如 EEPROM 可能有 0x00-0xff 的地址）；
• 通信故障：若输出全为UU（表示被内核驱动占用）或–（无响应），可能是设备未连接、地址错误或总线故障。

5、应用场景

• 嵌入式开发中调试传感器（如温湿度传感器 SHT3x）的数据读取；
• 读取 EEPROM 中的配置信息（如设备序列号）；
• 验证 I2C 总线电气连接是否正常（如通过扫描设备确认硬件焊接正确）。
