ImageJ 实用技巧：通过 Overlay 实现图像透明标记的完整教程

news 2025/8/10 7:33:55

在科研图像处理中，精准标注感兴趣区域（ROI）是数据解读的重要环节。ImageJ 作为一款经典的开源图像处理工具，其选区（Selection）功能不仅能完成基础的区域框选，还能通过 Overlay 功能实现更专业的透明标记效果。本文将详细讲解如何通过 ImageJ 的选区转 Overlay 操作，结合透明色填充设置，完成高效、精准的图像标注，适用于实验图像分析、数据可视化等场景。

一、核心原理：选区与 Overlay 的区别

在 ImageJ 中，选区（Selection） 是临时的区域标记，点击图像其他区域或执行其他操作时容易丢失，且无法直接保存标注状态；而Overlay是可持久化的标注层，能独立于原图存在，支持颜色、透明度等参数调整，标注后不会因操作失误丢失，非常适合需要反复查看或后期处理的场景。

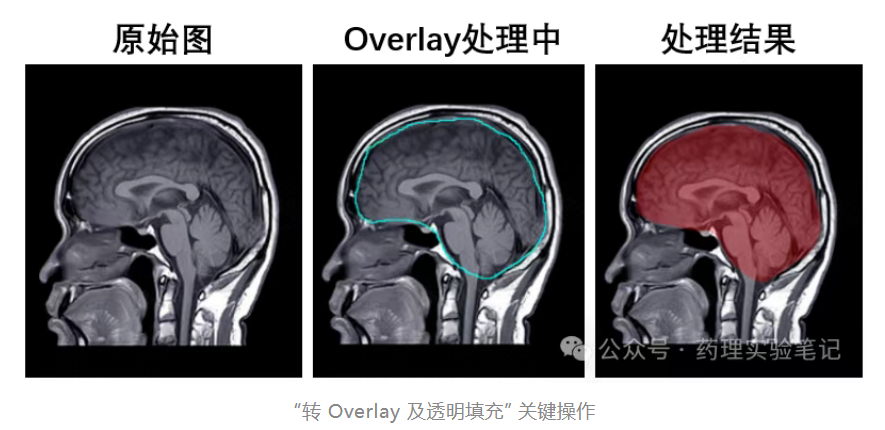

本文的核心就是将临时选区转换为 Overlay 层，并通过设置填充色的透明度，实现 “透明标记” 效果 —— 既突出标注区域，又不遮挡原图细节。

二、实操步骤：从选区到透明 Overlay 标注

1. 创建选区并转换为 Overlay

首先需要在图像中框选目标区域，并将其转换为可编辑的 Overlay 层，具体步骤如下：

步骤 1：导入图像
打开 ImageJ，通过File -> Open导入需要处理的图像（支持常见格式如 PNG、JPG、TIFF 等）。
步骤 2：框选感兴趣区域
使用工具栏中的选区工具（如矩形选框Rectangle、椭圆选框Oval或自由多边形Freehand），在图像中精准框选需要标注的区域。若需微调选区，可使用Edit -> Selection中的Expand、Shrink或Smooth功能优化边缘。
步骤 3：将选区转换为 Overlay

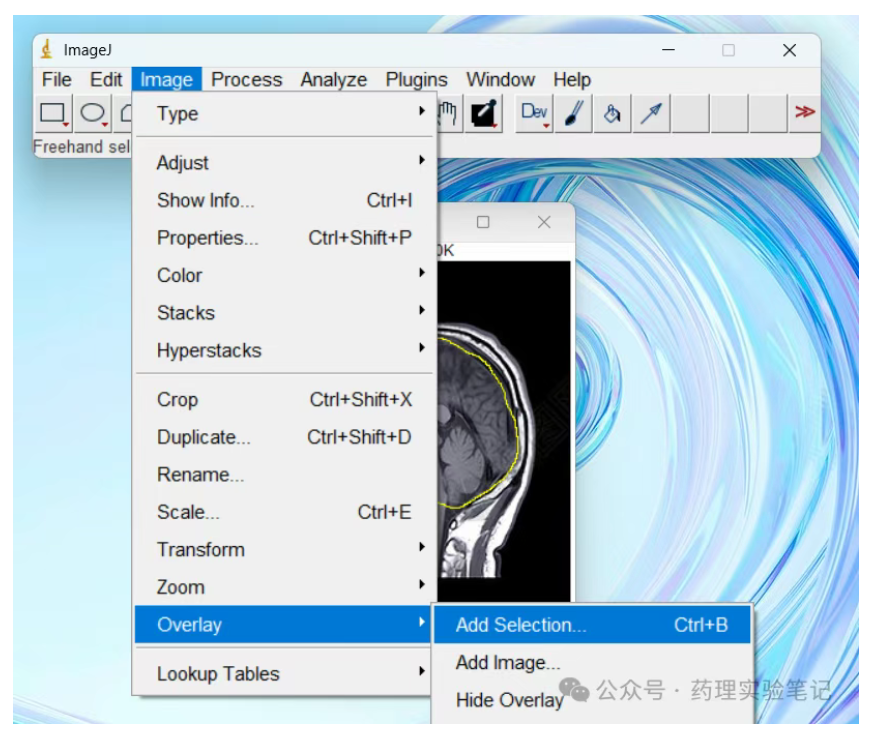

选区确定后，通过菜单栏执行Image -> Overlay -> Add Selection。此时选区会被转换为 Overlay 层，表现为图像上的持久化标注，点击选区外区域也不会消失，且无法直接拖动或修改尺寸（如需修改需先在 Overlay 设置中解锁）。

提示：转换后可通过Image -> Overlay -> Show Overlay开关控制标注是否显示，方便对比标注前后效果。

2. 设置 Overlay 参数实现透明填充

转换为 Overlay 后，需通过参数设置调整标注样式，重点是实现 “透明填充” 效果：

步骤 1：打开 Overlay 设置面板
执行Image -> Overlay -> Overlay Options，打开参数配置窗口，可设置 3 类核心参数：
- 边线颜色（Stroke color）：标注区域的边框颜色；
- 边线宽度（Width）：边框的像素宽度（建议 1-3 像素，避免过粗遮挡细节）；
- 填充颜色（Fill color）：标注区域的填充色，需设置透明度。

步骤 2：设置透明填充色
透明填充的关键是通过十六进制颜色值定义填充色，格式为#AARRGGBB：
- AA：Alpha 通道，控制透明度（00 为完全透明，FF 为完全不透明）；
- RR、GG、BB：分别对应红色、绿色、蓝色通道的数值（00-FF）。
例如本文示例中使用的填充色为#4cff0000，其中：
- AA=4c：中等透明度（数值越小越透明）；
- RR=ff、GG=00、BB=00：红色（RGB 对应 255,0,0）。

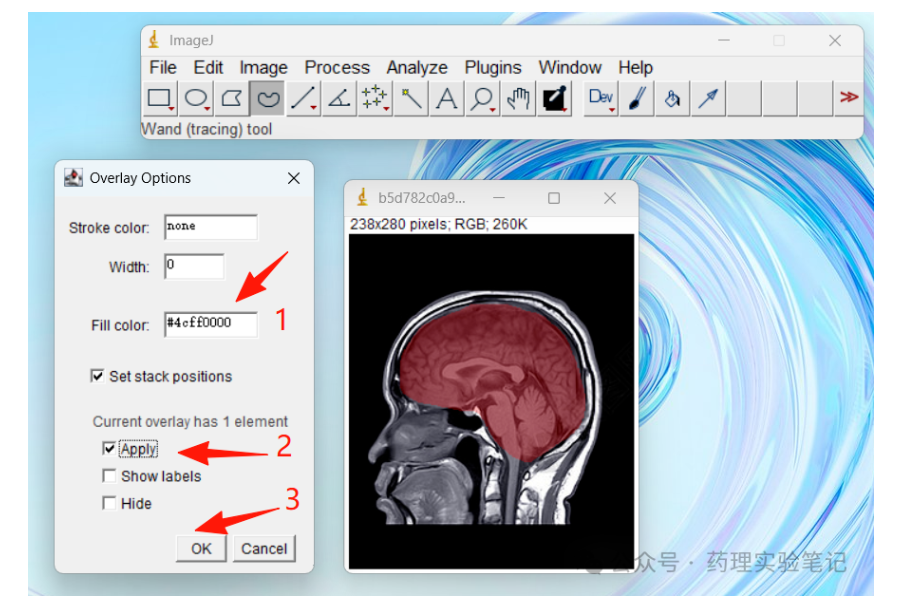

在Overlay Options的Fill color输入框中直接输入#4cff0000，点击确定即可应用透明红色填充。

3. 颜色选择原理与自定义技巧

若需自定义填充色（如蓝色、绿色等），需掌握十六进制颜色的组合规则：

基础规则：Hex 颜色值共 8 位，前两位AA为透明度，后六位RRGGBB为 RGB 颜色（与常见的 6 位 Hex 颜色值对应）。例如：
- 透明蓝色可设置为#4c0000ff（AA=4c，RR=00，GG=00，BB=ff）；
- 半透明绿色可设置为#8000ff00（AA=80，RR=00，GG=ff，BB=00）。
参考工具：可通过 ImageJ 官方文档的Hex 与 RGB 对照表查询常用颜色的十六进制值，或使用在线 Hex 颜色生成器（如 Adobe Color）自定义后，按#AARRGGBB格式组合。
注意事项：输入颜色值时需连续无空格，确保格式正确（如#4cff0000而非#4c ff0000），否则可能无法识别。

三、常见问题与解决方案

Overlay 标注丢失：转换为 Overlay 后需通过File -> Save As保存为支持 Overlay 的格式（如 TIFF），否则标注可能丢失。
透明度调整：若填充色过浓或过淡，可修改AA值（如33更透明，cc更不透明），建议多次测试找到适合原图的透明度。
多区域标注：如需标注多个区域，可重复 “框选选区 -> Add Selection” 步骤，每个区域可单独在 Overlay Options 中设置颜色。
