掌握工程化固件烧录，开启你的技术进阶之路-FPGA ISE(xilinx)

1、电脑需先行安装ISE14.7。若已完成安装，此步骤可略过；若尚未安装，在后续章节会介绍如何安装ISE，由于ISE14.7的安装程序体量庞大，可借助U盘进行传输。同时，电脑需预留至少30G的存储空间以用于安装该程序。

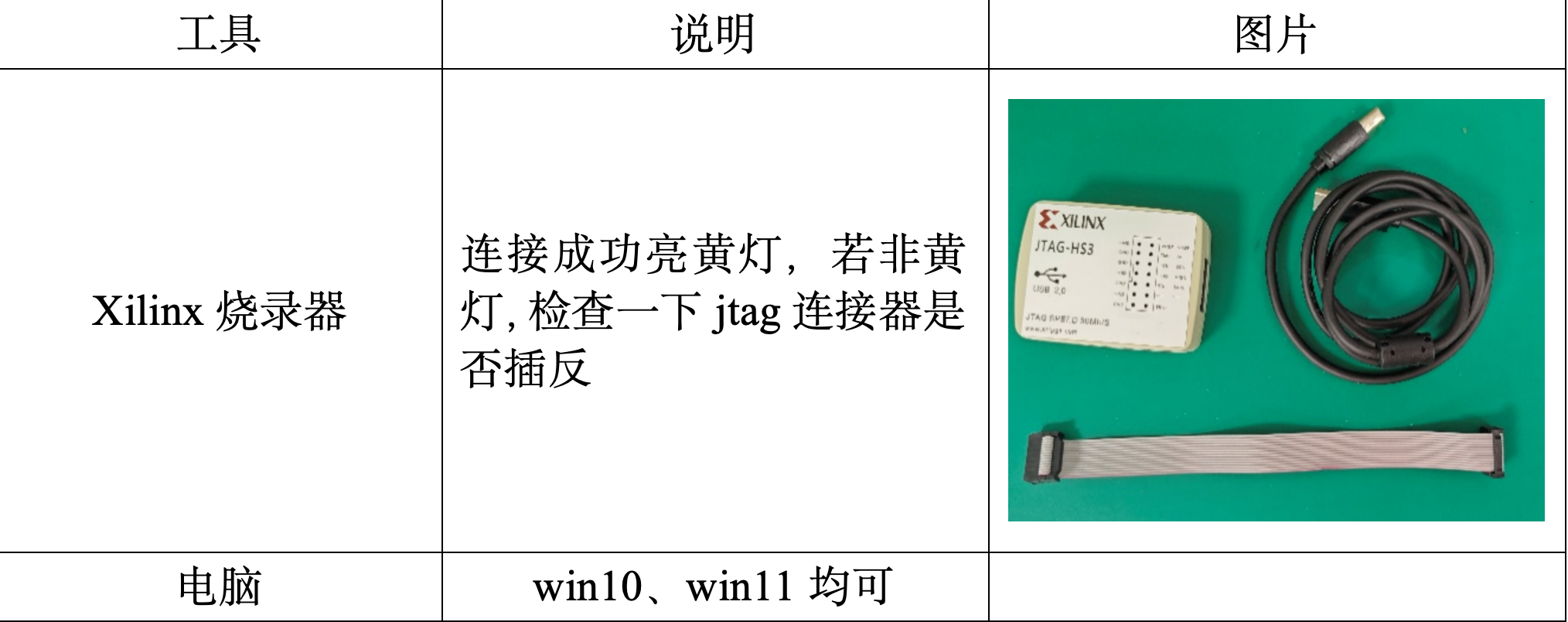

2、所使用的工具

3、连接设备：

4. 打开ISE安装目录"XXX:\ISE14.7\14.7\ISE_DS\ISE\bin\nt64\impact.exe"。双击impact.exe运行。（可发送快捷方式到桌面，后续直接双击impact.exe即可打开进行烧录）。

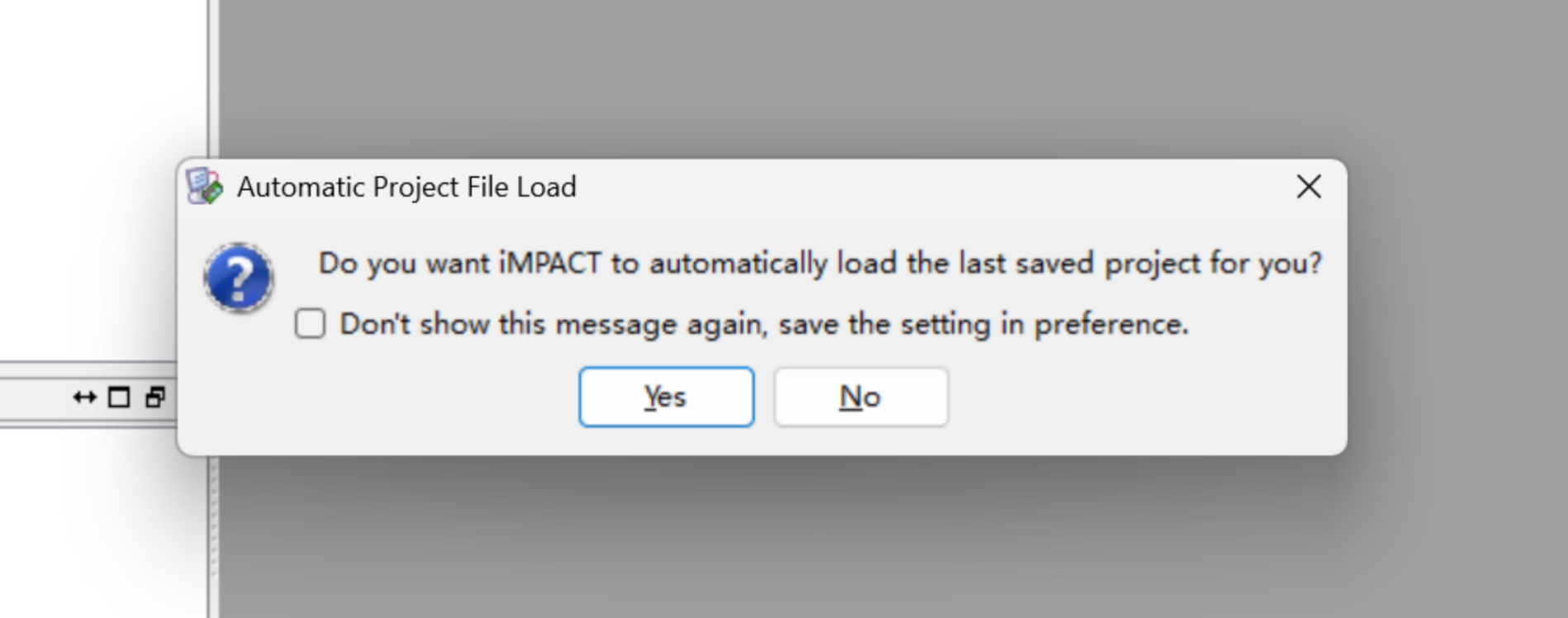

5. 弹出的对话框选择“NO”。

6．在弹出的这个对话框直接选择右上角的“x”关闭按钮。

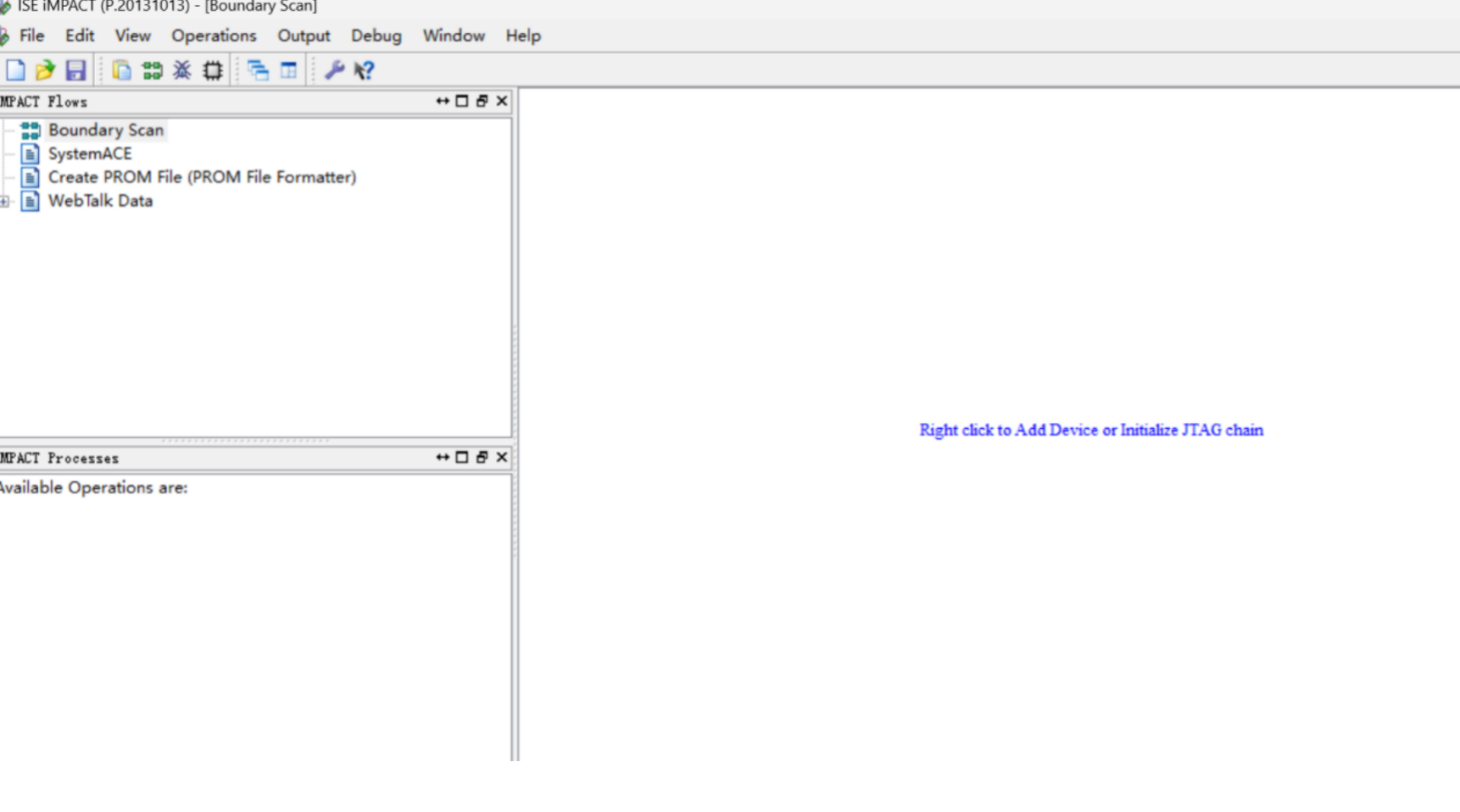

7．双击左边栏中的Boundary Scan列，右边显示空白蓝色字“Right click to add Device or Initialize JTAG chain”。在空白位置鼠标右键点击弹出选择框在点击“Initialize chain”。

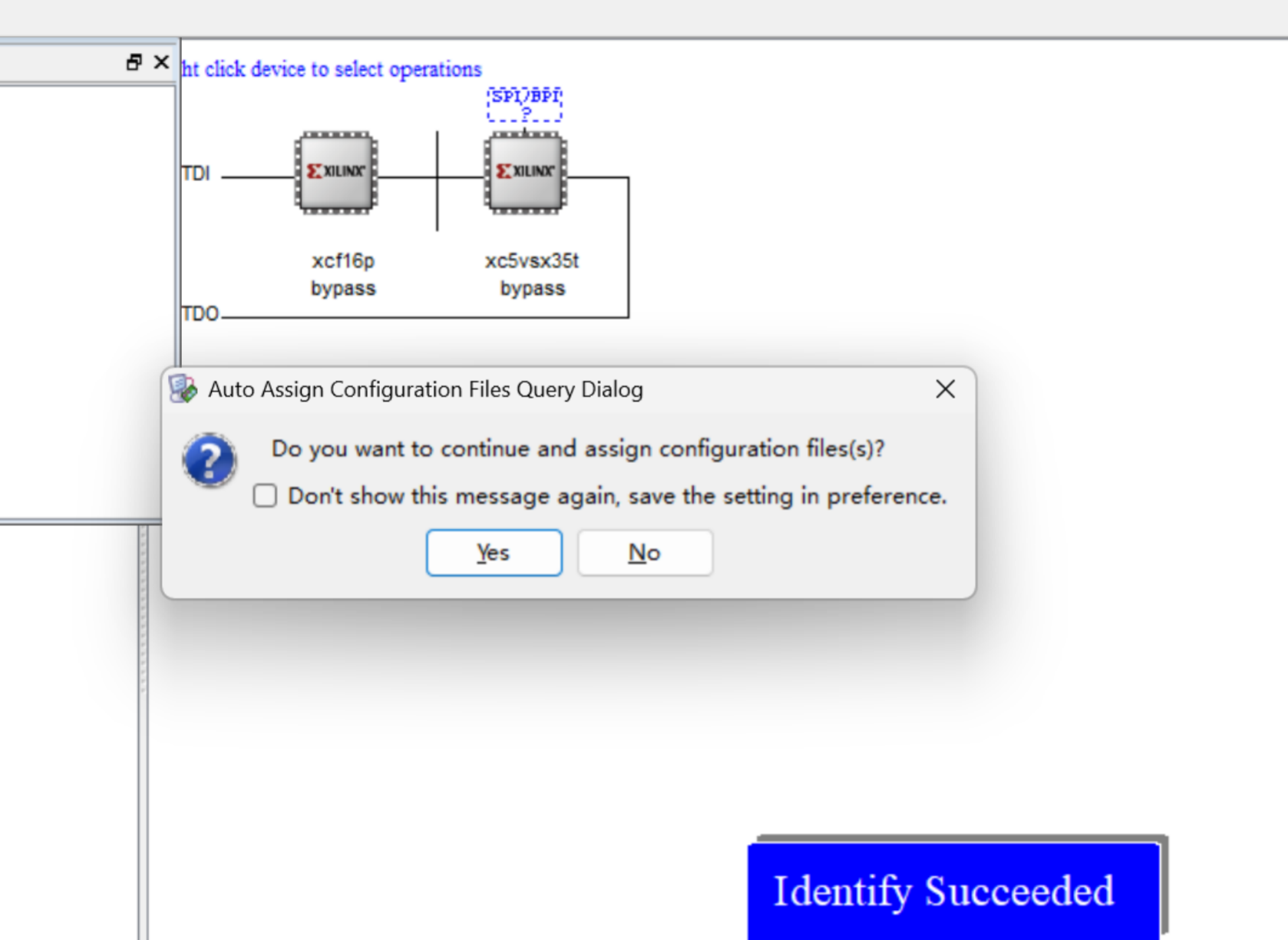

8．点击之后会出现如下界面，芯片已经识别到并连接。并伴有一个对话框弹出来，这里选择“NO”。

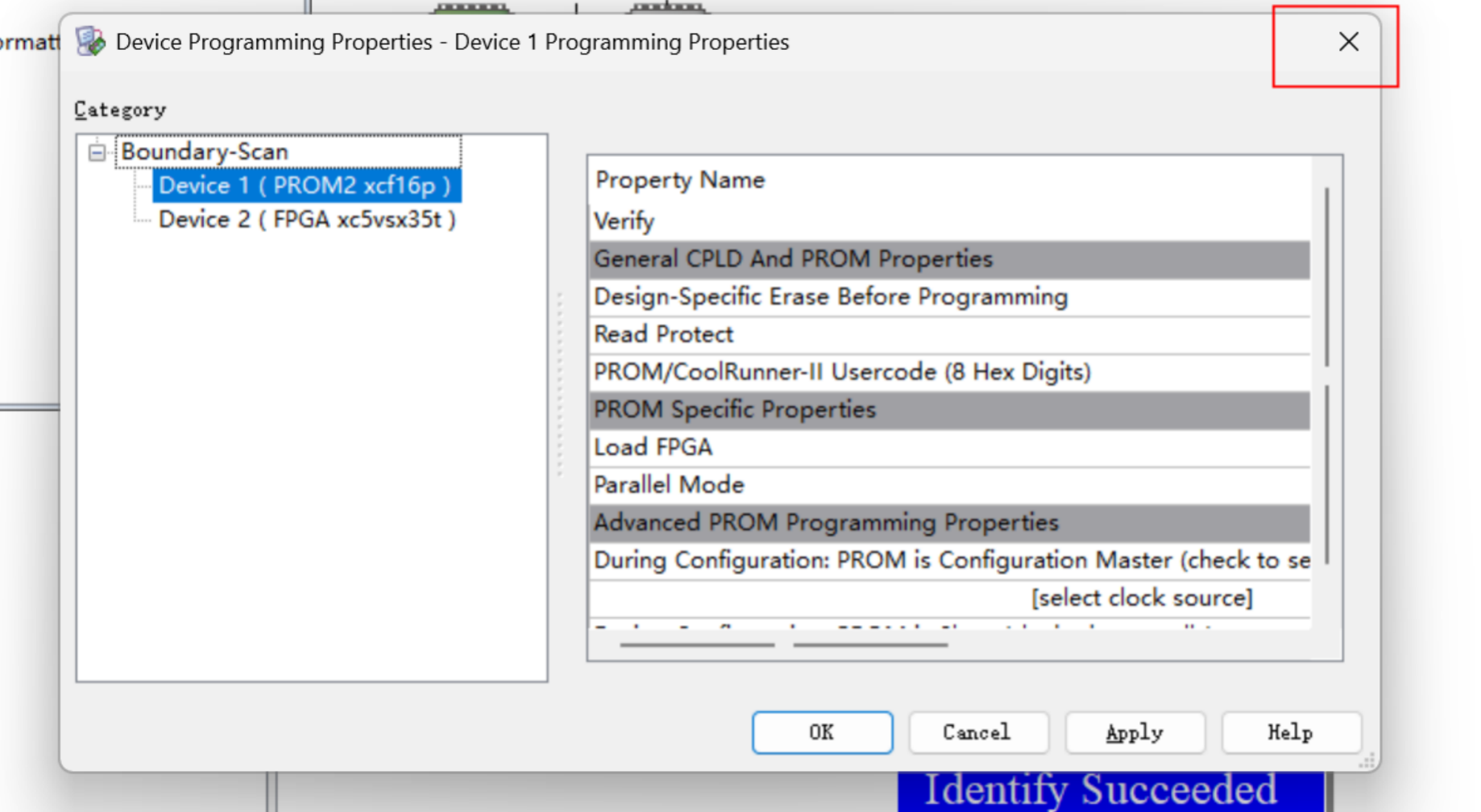

9. 接着弹出下面的对话框，这个对话框也选择关闭。

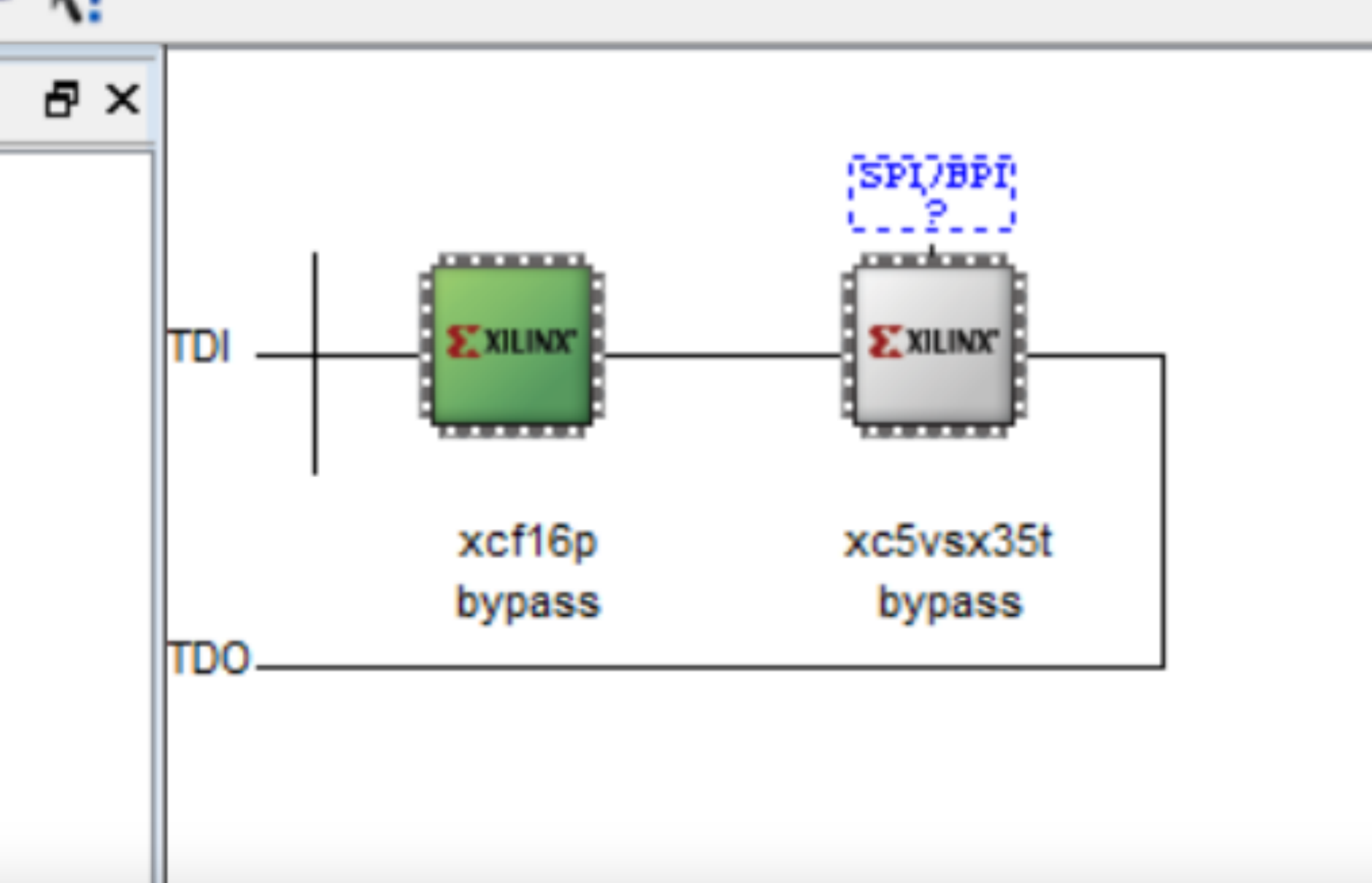

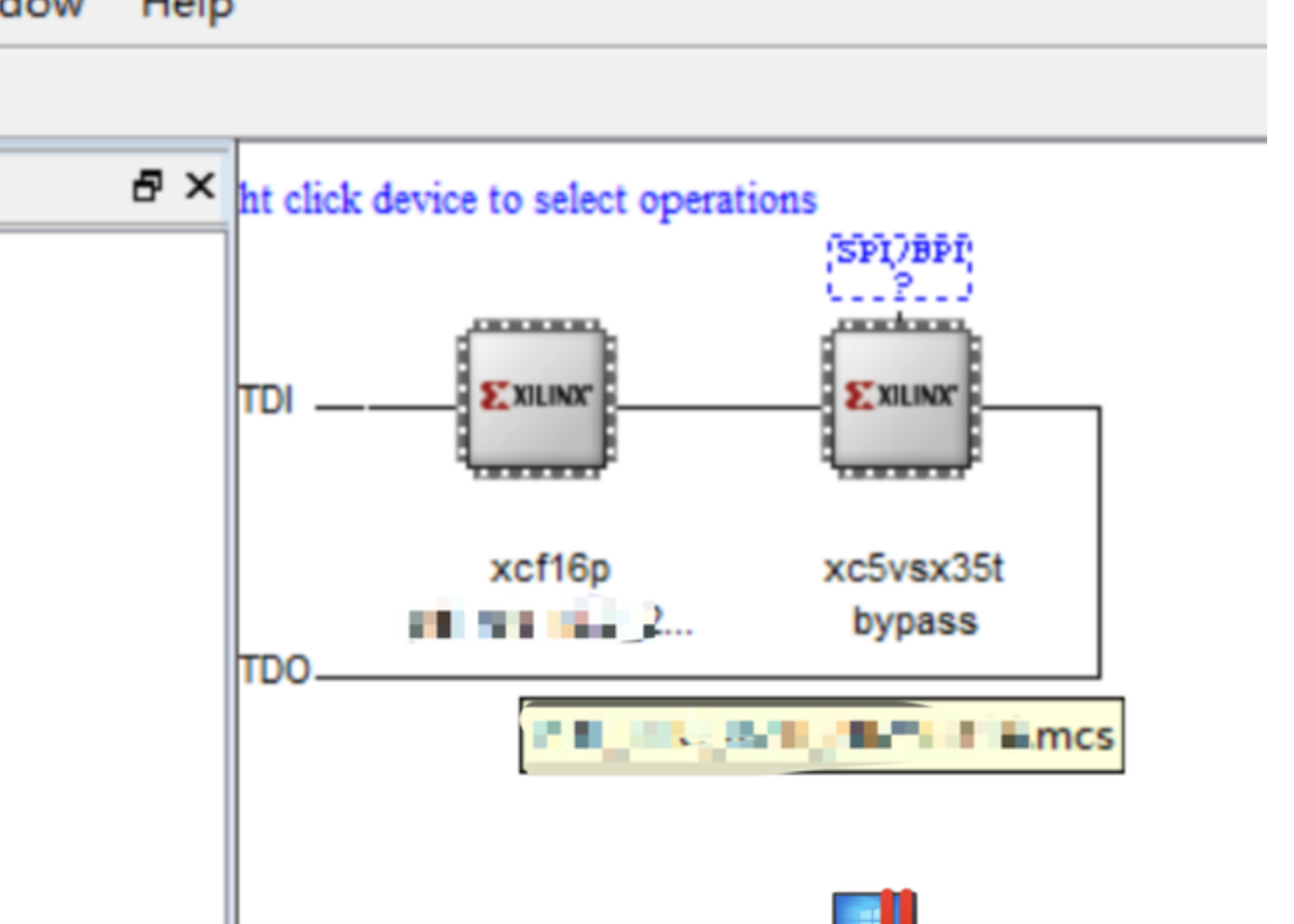

10. 我们要烧录的是xcf16p这个芯片，现在下面显示的是bypass，这个时候需选择固件。

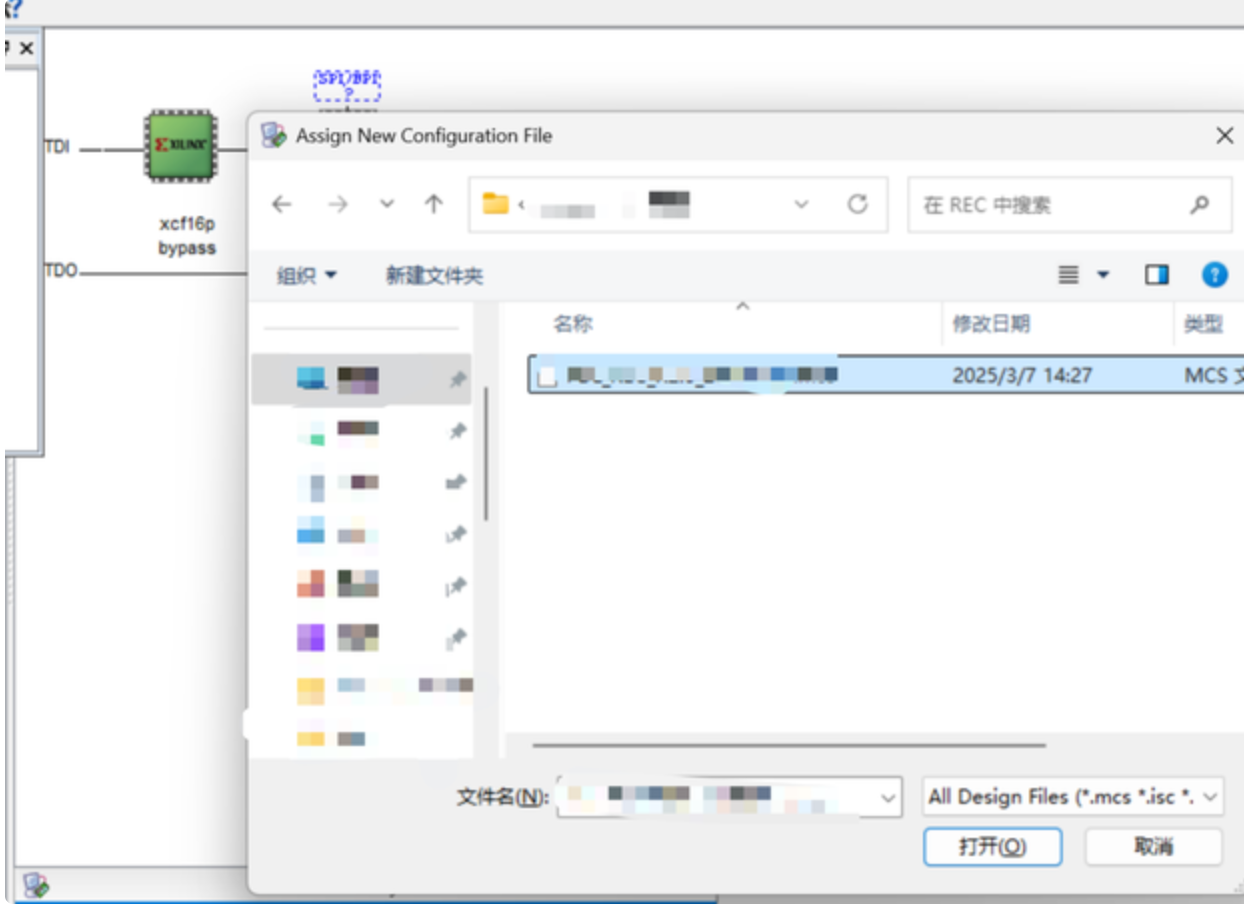

1. 双击xcf16p上面的“xilinx”图标，会弹出文件选择对话框，这里选择烧录的固件，

12．加载完固件后“xcf16p”下面就会有固件名称。

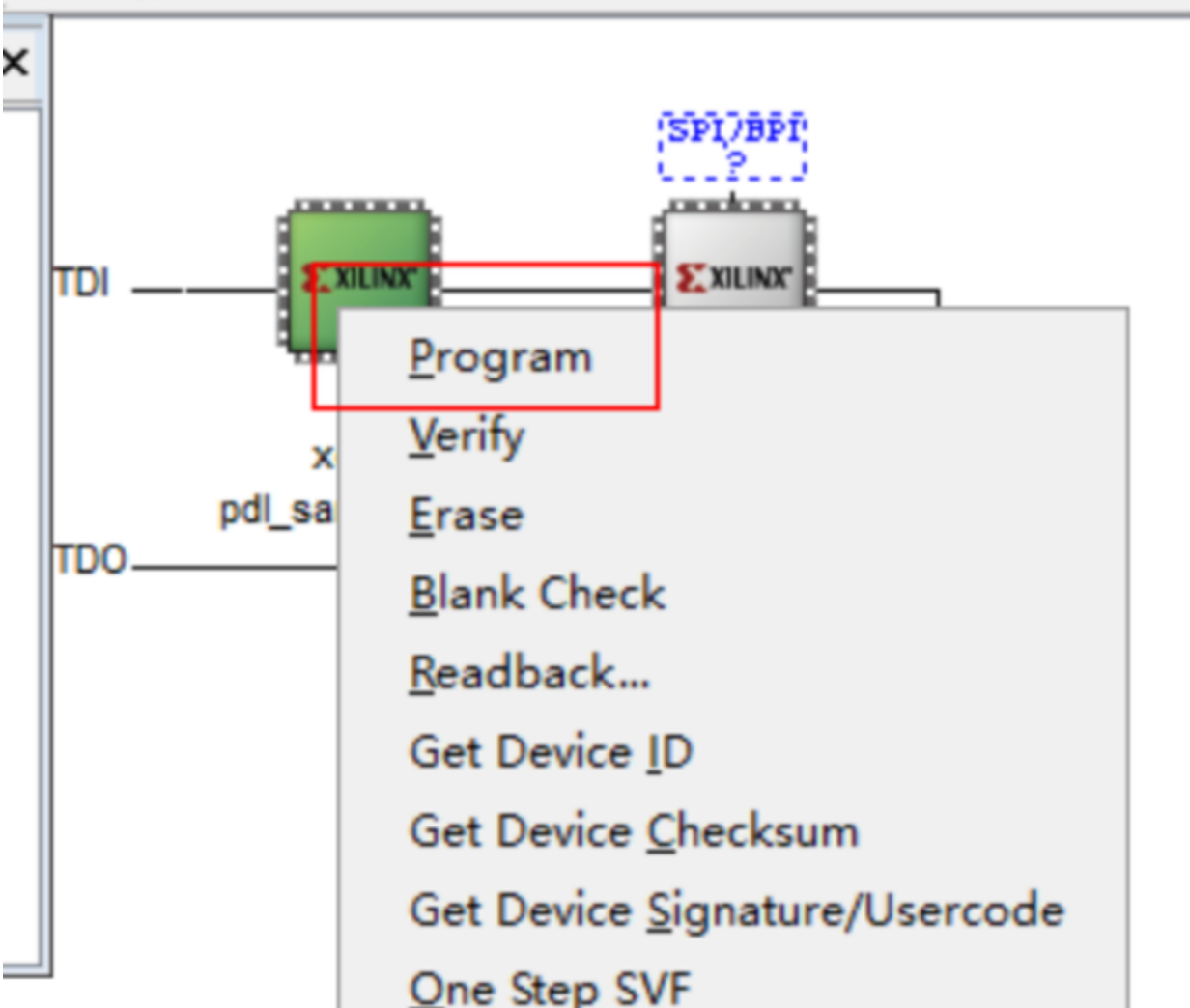

13. 在图标上鼠标右键点击弹出的对话框，点击“Program”开始进行烧录。

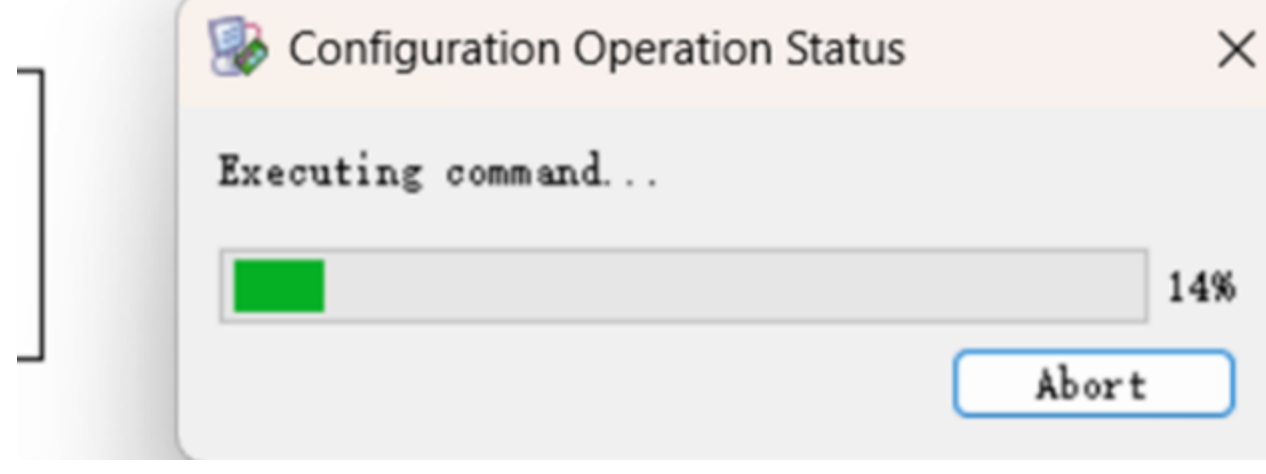

14：烧录会有进度条，大概1分30s左右可以烧录完成。

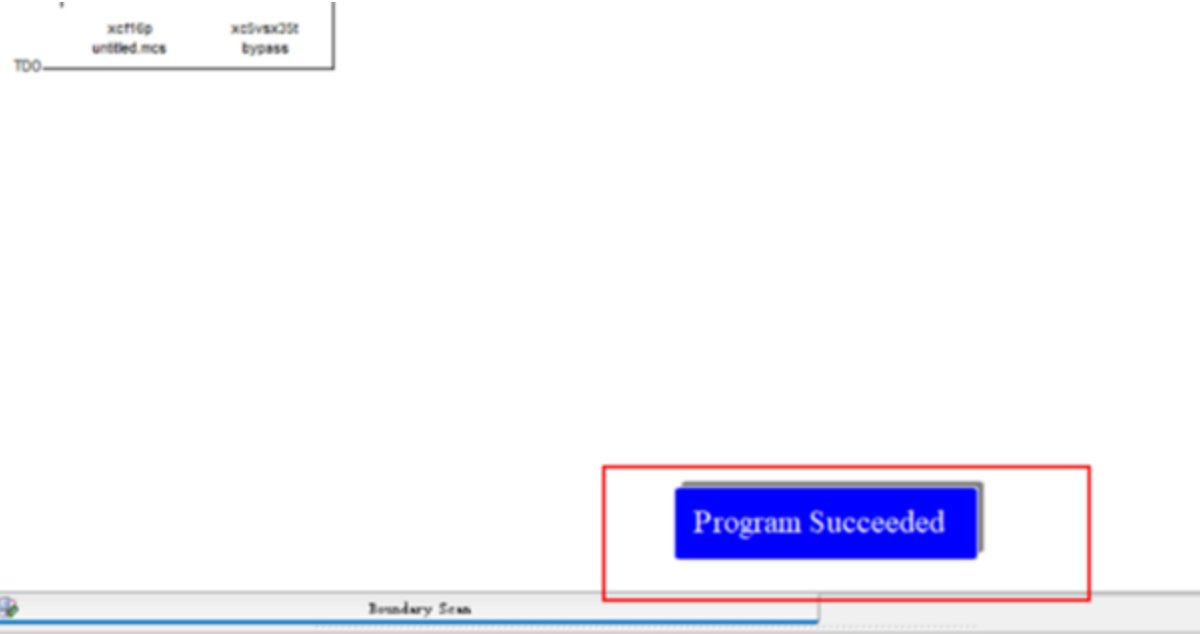

15．烧录完成后会提示“Program Succeeded”，固件烧录完成。
