背景需求
在深度学习图像处理中，我们经常使用torchvision.transforms.Compose或timm的create_transform将多个预处理步骤组合成一个流水线。但在实际调试中，开发者常会遇到以下问题：

• 无法直观看到每个变换步骤对图像的具体影响
• 归一化（Normalize）后的张量难以直接可视化
• 随机增强（如翻转、裁剪）导致结果不可复现时难以定位问题

本文目标
通过代码实现以下功能：

1. 逐步拆解预处理流水线，记录每个中间步骤的输出
2. 自动可视化所有变换结果（包括PIL图像和归一化后的张量）
3. 智能布局子图排列，避免空白区域过多
4. 动态反归一化处理，还原可读性图像

技术实现亮点

# 关键代码段解析
cols = math.ceil(math.sqrt(total_steps))  # 根据步骤数量动态计算列数
rows = math.ceil(total_steps / cols)      # 计算所需行数

# 反归一化处理（以Normalize步骤为例）
if name == "Normalize":
    tmp = img_step.permute(1,2,0).numpy() * std + mean  # 还原原始像素范围
    tmp = np.clip(tmp, 0, 1)  # 防止溢出

可视化流程说明

1. 输入图像处理

   • 原始图像通过create_transform定义的多阶段变换
   • 包含典型操作：随机翻转（hflip=0.3）、中心裁剪（crop_pct=0.8）、归一化等

2. 中间结果捕获

   intermediate_img = [img]  # 初始化包含原始图像
   for i in range(len(transform_list)):
       intermediate_img.append(transform_list[i](intermediate_img[i]))


   • 通过循环逐步应用每个变换并保存结果

3. 结果可视化

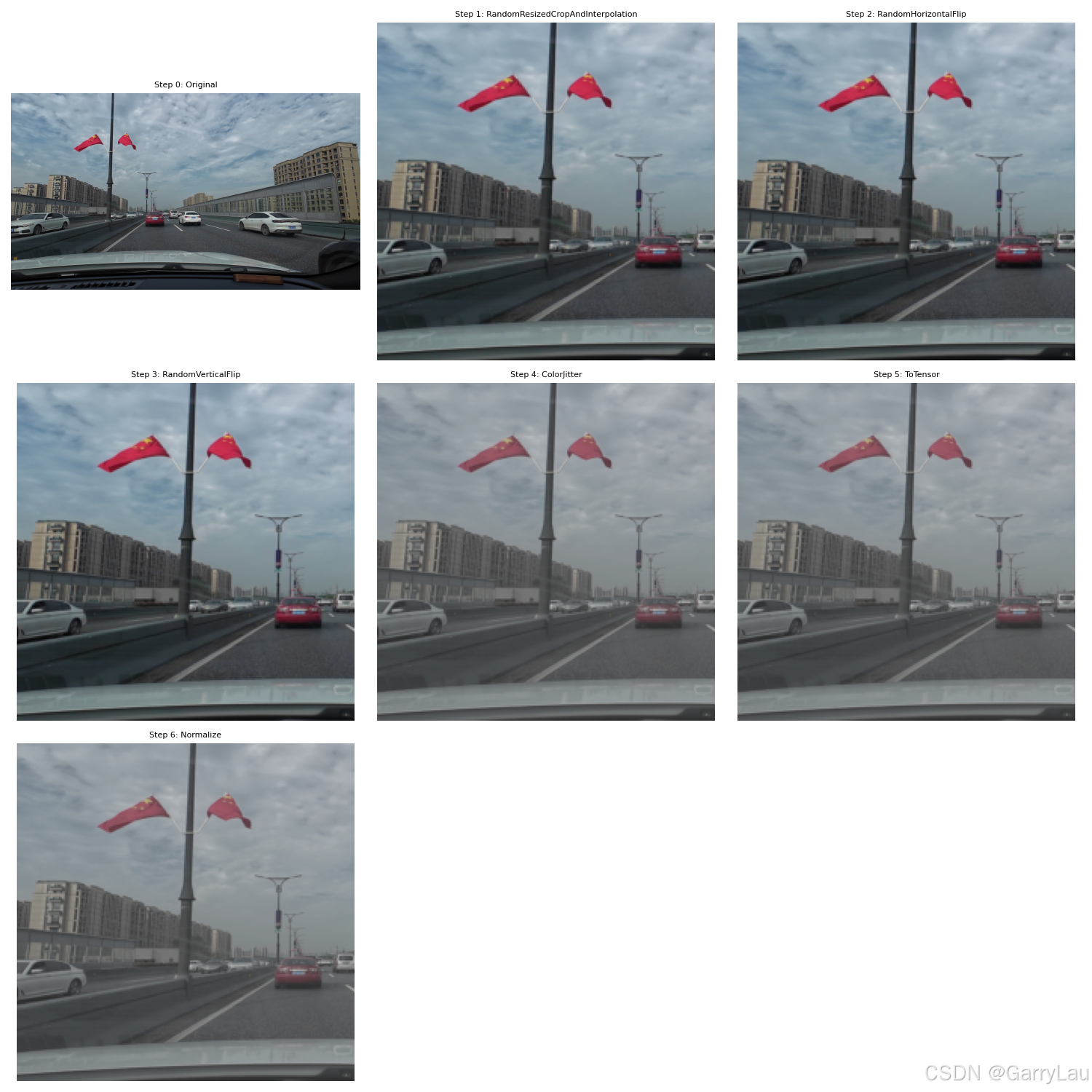

   处理步骤	关键技术
   PIL图像显示	直接渲染Image.Image对象
   张量显示	使用.permute(1,2,0)调整维度顺序（C×H×W → H×W×C）
   布局优化	动态计算行列数，保证接近正方形排列（如5个子图显示为2×3网格）

实际应用场景

• 代码演示：直观展示每个预处理步骤的效果
• 算法调试：定位导致图像异常的变换步骤
• 数据增强验证：检查随机裁剪/翻转是否合理
• 模型部署：验证预处理与训练时的一致性

import os
import math
import numpy as np
from PIL import Image
import matplotlib.pyplot as plt
from timm.data.transforms_factory import create_transform
import torch

os.environ['KMP_DUPLICATE_LIB_OK'] = 'TRUE'

# Step1: 读取图片
img = Image.open('DJI_20241009083951.jpg')

# Step2: 创建图像变换组合
transform = create_transform(
    input_size=(224, 224),
    is_training=True,
    hflip=0.3,
    vflip = 0.1,
    crop_mode='border',
    crop_pct=0.8,
    mean=(0.485, 0.456, 0.406),
    std=(0.229, 0.224, 0.225)
)

# Step3: 显示变换组合
print(transform)
transform_list = transform.transforms  # 将所有变换放到列表中

# Step4: 生成中间结果
intermediate_img = [img]
for i in range(len(transform_list)):
    intermediate_img.append(transform_list[i](intermediate_img[i]))

# Step5: 动态计算子图布局
total_steps = len(intermediate_img)
cols = math.ceil(math.sqrt(total_steps))  # 列数
rows = math.ceil(total_steps / cols)      # 行数动态计算

# 创建子图（保持二维结构）
fig, axs = plt.subplots(rows, cols, figsize=(cols * 5, rows * 5), squeeze=False)

# Step6: 可视化所有中间结果
for i in range(total_steps):
    # 获取当前步骤的名称和图像
    name = "Original" if i == 0 else transform_list[i - 1].__class__.__name__
    img_step = intermediate_img[i]

    # 转换为可显示格式
    if isinstance(img_step, Image.Image):
        tmp = img_step
    elif isinstance(img_step, torch.Tensor):
        if name == "Normalize":
            # 反归一化处理
            mean = np.array(transform_list[i - 1].mean)
            std = np.array(transform_list[i - 1].std)
            tmp = img_step.permute(1, 2, 0).numpy() * std + mean
            tmp = np.clip(tmp, 0, 1)
        else:
            tmp = img_step.permute(1, 2, 0).numpy()

    # 计算子图位置
    row = i // cols
    col = i % cols

    # 绘制子图
    axs[row, col].imshow(tmp)
    axs[row, col].axis('off')
    axs[row, col].set_title(f"Step {i}: {name}", fontsize=8)

# 隐藏多余的空子图
for i in range(total_steps, rows * cols):
    row = i // cols
    col = i % cols
    axs[row, col].axis('off')

plt.tight_layout()
plt.show()
