Chrontel【CH7214C-BF】CH7214C USB Type C Logic Controller

news 2025/8/5 7:27:55

Chrontel的CH7214C是一款低成本USB Type-C逻辑控制器。该设备专为系统设计人员实施具有DisplayPort功能和USB电力传输3.0支持的USB Type-C设备而设计。CH7214C在CC（通道通信）引脚上集成了USB Type-C插头方向和连接检测机制。其坚固的使用BMC协议的电力传输3.0模块，可以启用USB Type-C设备在各种电源管理角色中运行，包括消费者、提供者和电源角色交换。CH7214C还支持修订版1.2的电池充电。

DisplayPort备用模式是CH7214C支持的另一种替代接口。如果Type-C PD源（DFP）不具备支持DisplayPort信号传输的Type-C备用模式功能，则内置的广告牌类可以自动暴露到USB 2.0 D+/D-总线上。CH7214C的双向信号转换器用于DisplayPort HPD（热插拔检测）和VDM（供应商定义消息），能够将HPD转换为适当的VDM到Type-C DP设备，反之亦然。除了支持PHY和链路层的硬件外，CH7214C还内置了一个微处理器来处理电缆逻辑通信，并可根据USB Type-C平台的应用进行编程定制。为了节省最终产品如电缆的BOM成本，CH7214C还集成了所有必要的组件和电路，例如LDO、时钟生成、隔离电路、Ra、Rd和Rp等。

特性
- 符合USB Type-C线缆和连接器规范修订版1.4
- 符合最新电源传输规范修订版3.0
- 支持VESA DisplayPort替代模式1.0a
- 支持HPD信号与电源传输VDM的双向转换
- 支持DisplayPort AUX通道DC电压电平检测
- 集成USB Type-C SBU和DisplayPort AUX通道开关
- 可配置USB Type-C端口。设备可以设计为Type-C插头或Type-C插座连接器。CC逻辑和电源传输协议支持一个下拉端口和一个充电端口
- Rp和Rd电阻器集成在一起，适用于DFP/UFP/DRP，并与Ra终止电阻器一起用于VCONN供电附件
- 支持高达5V@3A的USB Type-C电流和源电源规则，定义在USB PD规范修订版3.0中，作为源角色
- 支持电池电量耗尽状态
- 支持电池充电规范修订版1.2中的CDP和DCP模式
- 支持Type-C插头方向检测
- 集成USB公告板类，版本1.21，以支持USB Type-C替代模式
- 具有外部组件的GPIO/I2C/SPI/UART控制接口
- 支持VCONN电源供应，集成了5V至3.3V和3.3V至1.2V调节器，以节省BOM成本
- 支持电源充电控制输出
- 嵌入式MCU处理控制逻辑
- 支持通过嵌入式EEPROM自动加载固件启动设备
- 提供IIC从机接口和USB 2.0接口，用于固件更新和调试
- 无晶振设计
- 低功耗架构
- 符合RoHS标准和无卤素封装

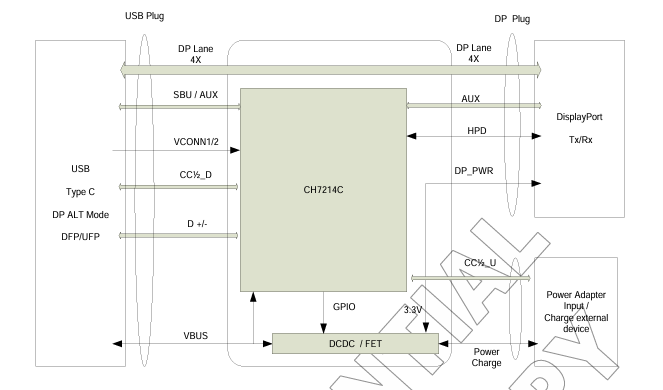

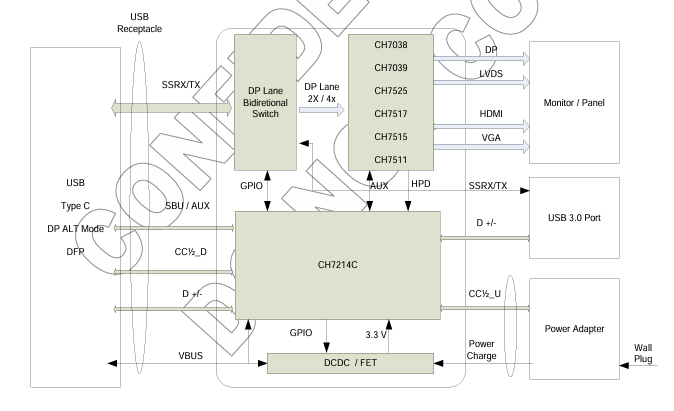

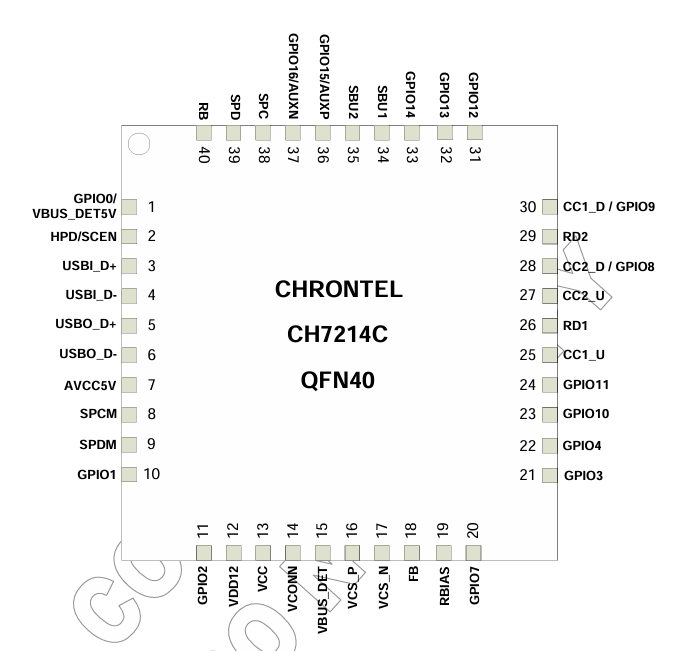

- 提供40引脚QFN（5x5毫米）
