01 1个路由器+两个子网
前言
这是最近一个朋友的 ensp 相关的问题, 这里来大致了解一下 ensp, 计算机网络拓扑 相关基础知识
这里一系列文章, 主要是参照了这位博主的 ensp 专栏
这里 我只是做了一个记录, 自己实际操作了一遍, 增强了一些 自己的理解
当然 这里仅仅是一个 简单的示例, 实际场景中会更加复杂
网络拓扑

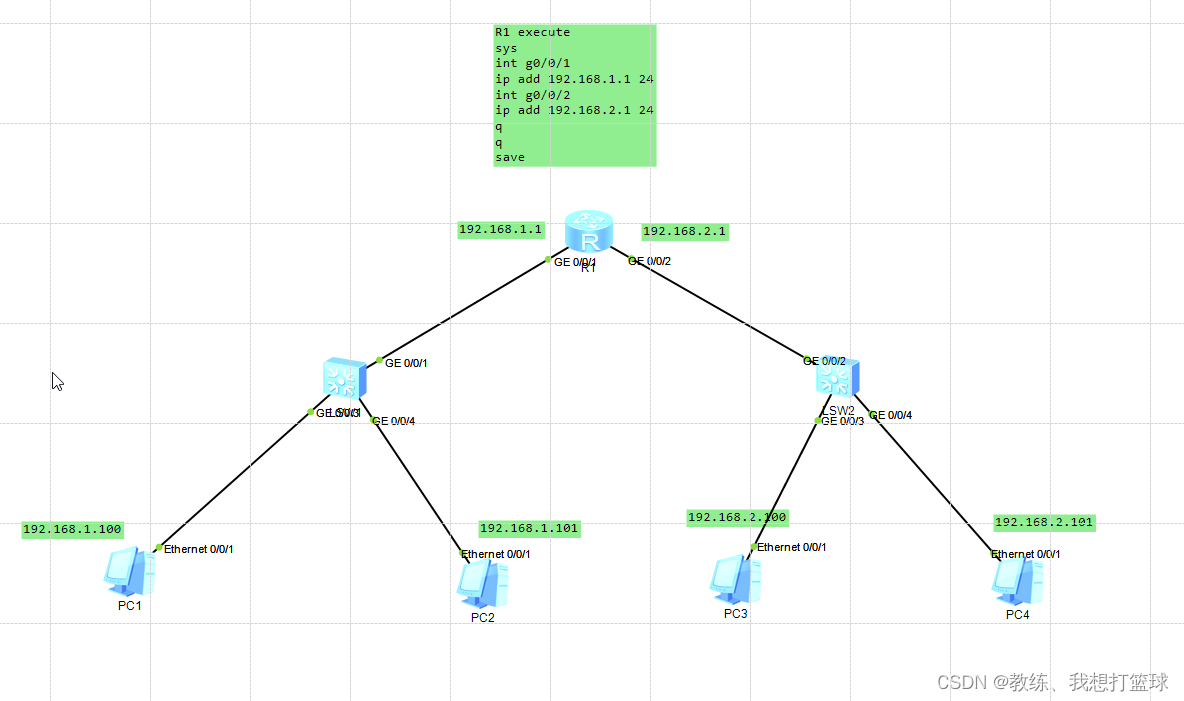

网络拓扑如下, 一个路由器 配置了两个子网, 接了两个交换机, 两个交换机分别接了两个PC

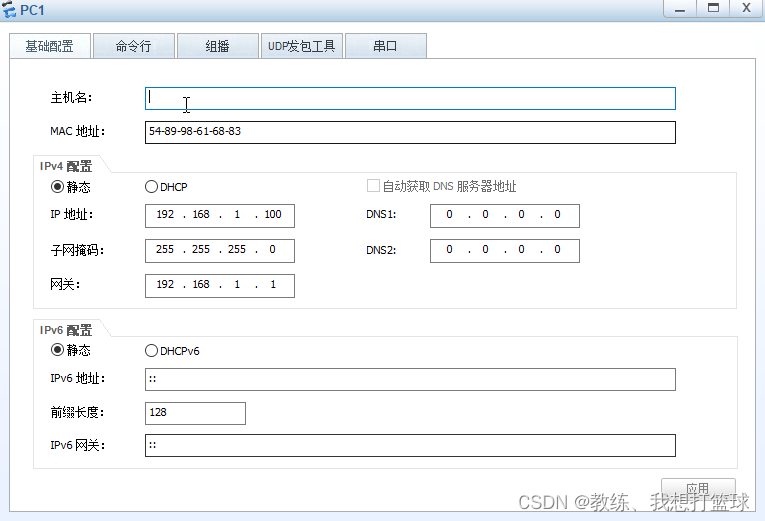

PC1 的配置如下, 其他的几个 PC配置类似, 仅仅是在不同的子网中 ip 不同, 网关不同
实现的效果
这里实现的效果是, 两个子网的网关是同一台路由器
然后 两个子网的PC可以相互访问

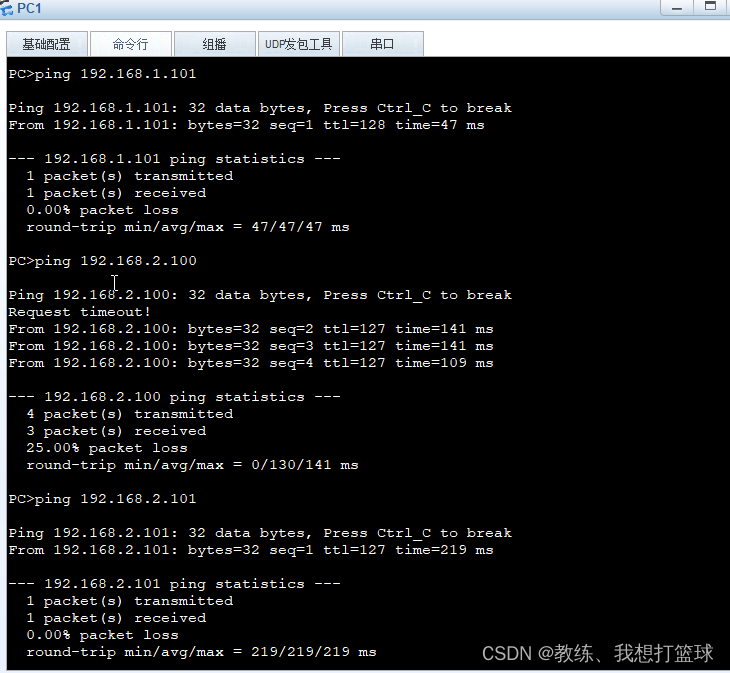

以 PC1 为例
下载链接
1个路由器+两个子网示例
完
