开疆智能Profient转Modbus网关连接MAG8000电池流量计配置案例

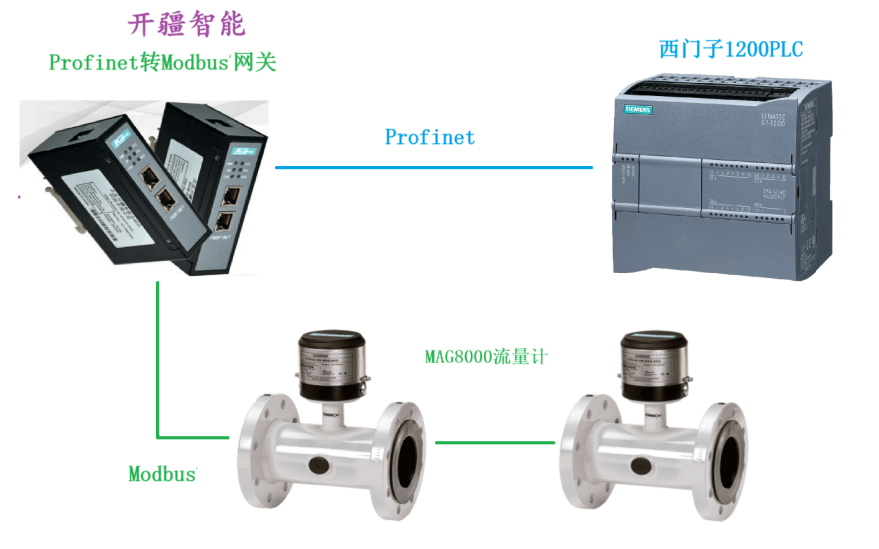

本案例是国内某工厂项目中流量计接入西门子PLC的配置案例，由于西门子PLC采用Profient通讯，而流量计使用的是ModbusRTU协议故而使用网关进行转换。

配置过程：

第一部分：通讯设置方法

1. Modbus RTU RS485 二线制,按要求接线

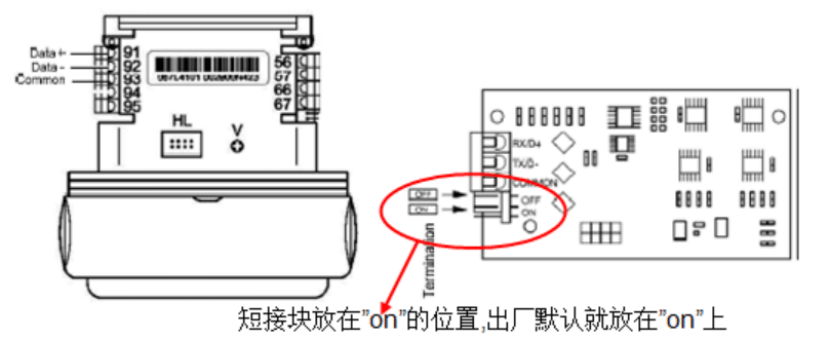

短接块放在”on”的位置,出厂默认就放在”on”上

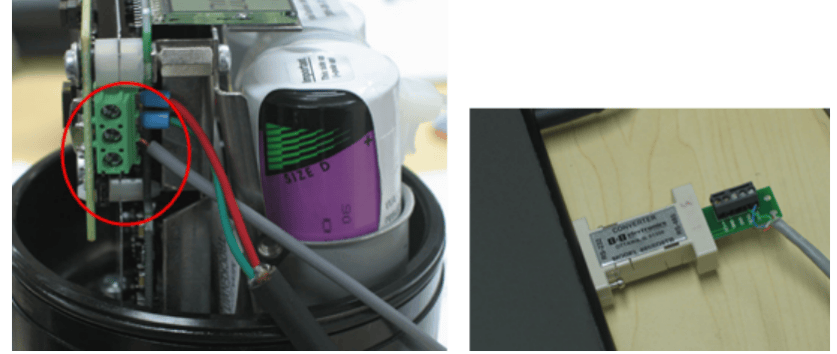

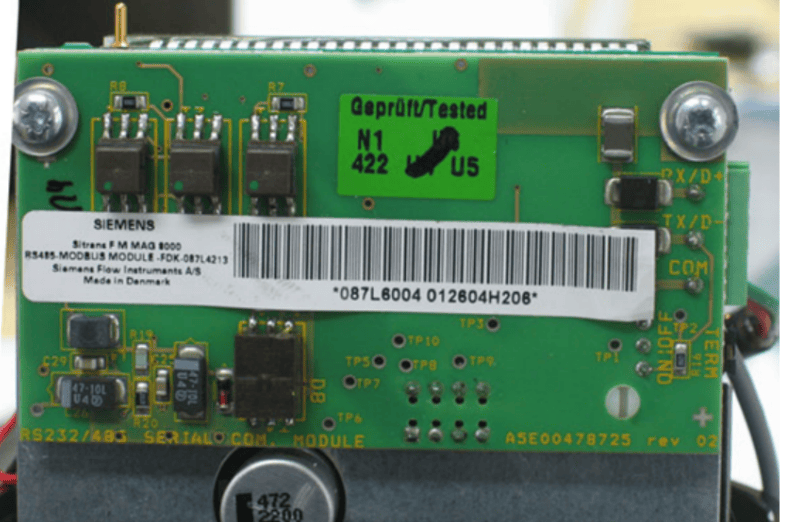

通讯板及接线实物图片如下：

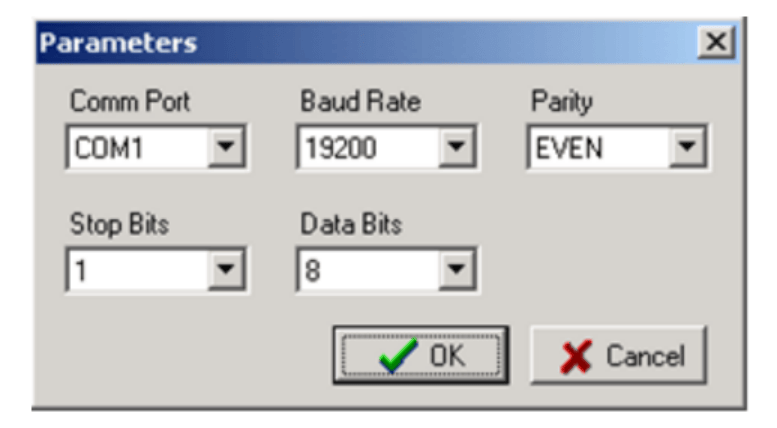

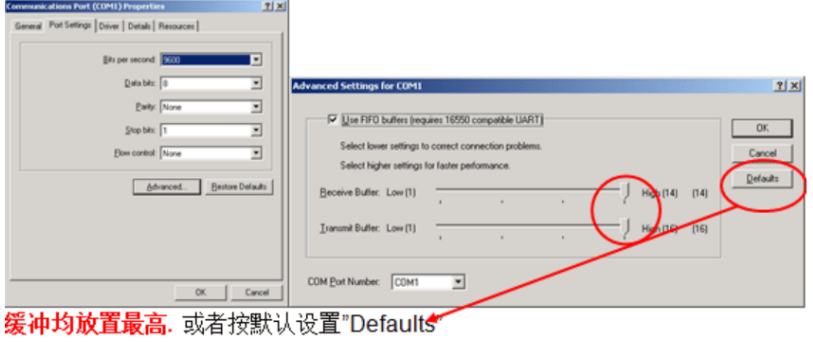

2. 串口设置:如下图.(调试时只要把串口设置都恢复为出厂设置)

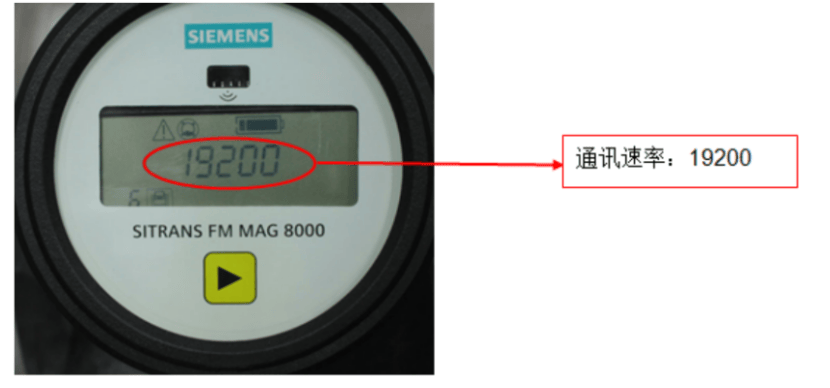

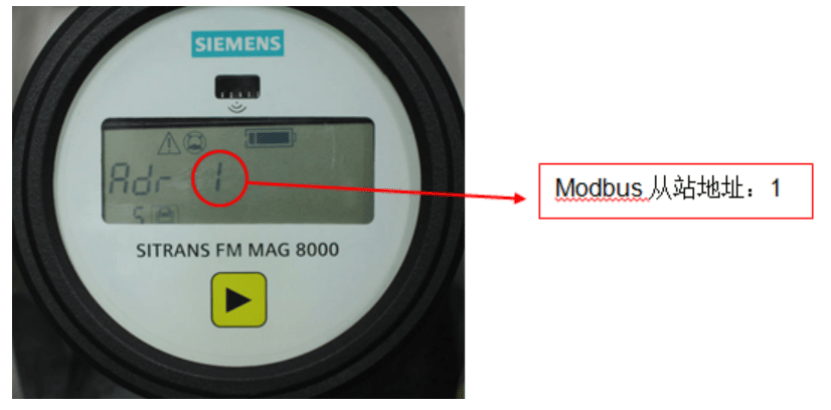

3. 现场确认MAG8000的地址及通讯速率（地址及通讯速率无法通过按键进行修改，可以通过MAG8000专用软件或其他通用Modbus软件修改）

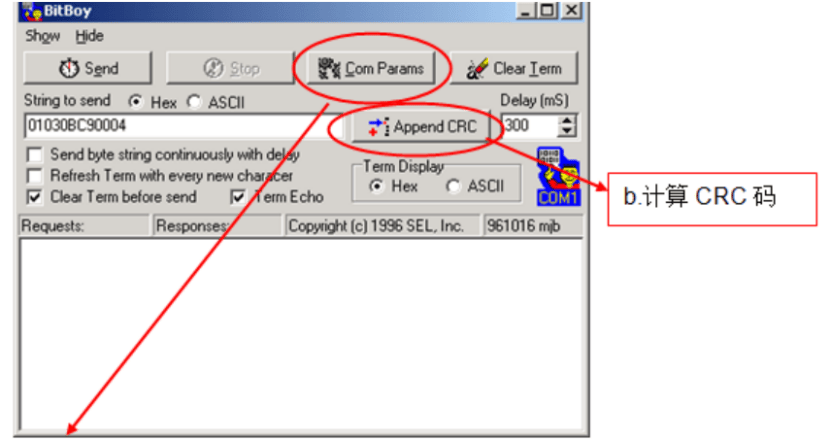

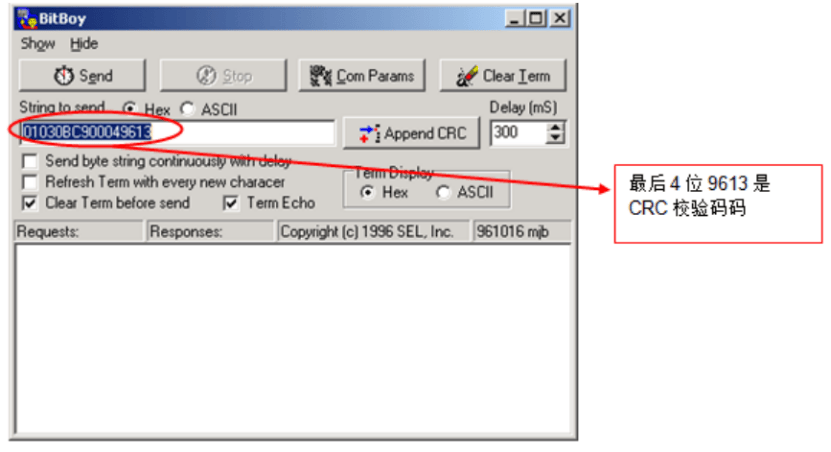

4. 调试软件设置

通过以上步骤可知流量计站地址为1，波特率为19200，8个数据位，1个停止位偶校验

第二部分：网关参数配置

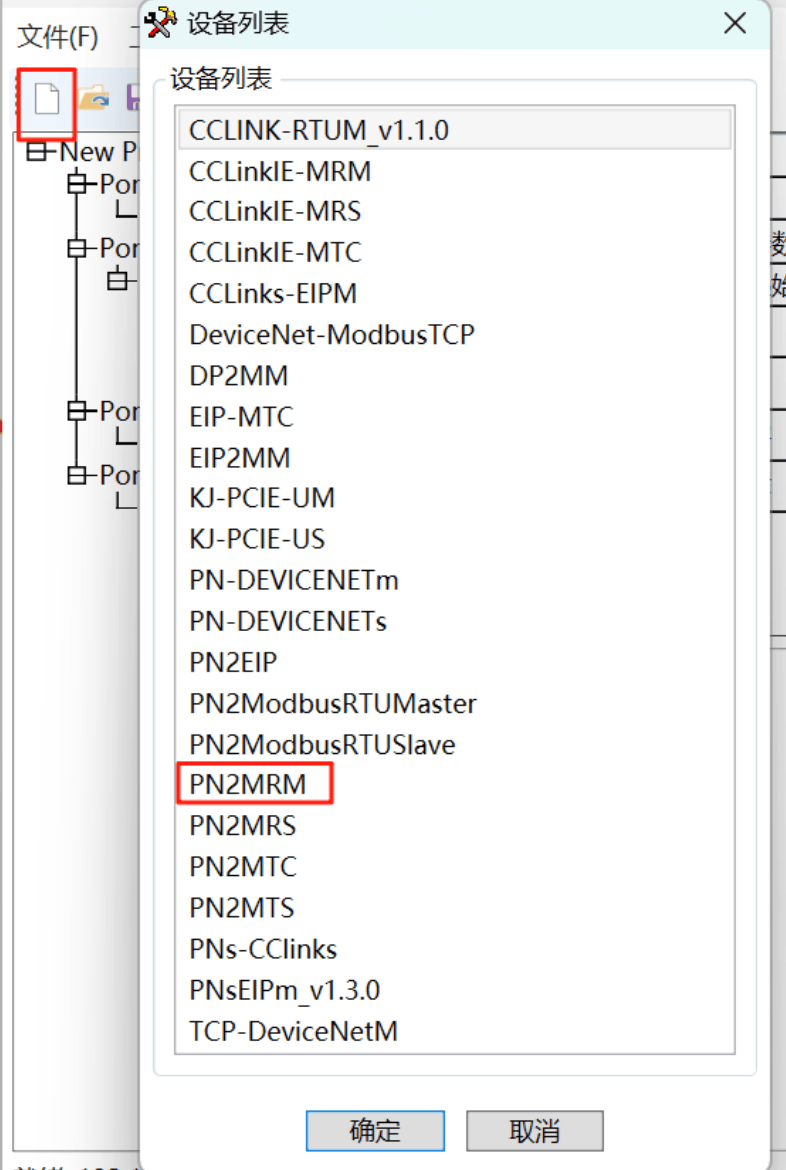

打开网关配置软件“Gateway Configuration Studio”对网关进行配置。

Profinet一侧的设备名称及IP地址现已改为由Profinet主站进行分配，现在直接设置Modbus参数即可。

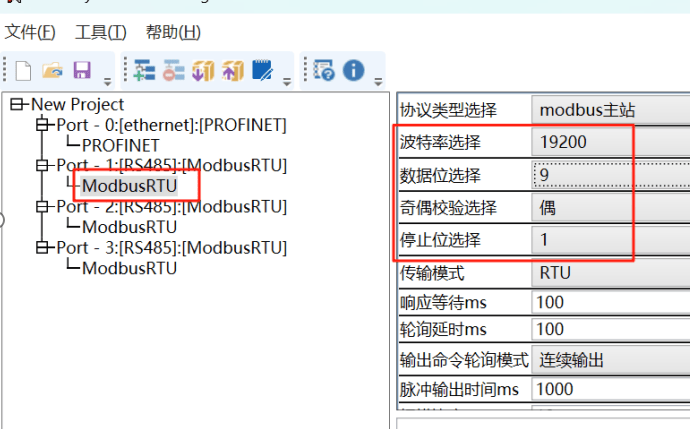

点击ModbusRTU设置波特率为19200，数据位9（实际为8位有校验）

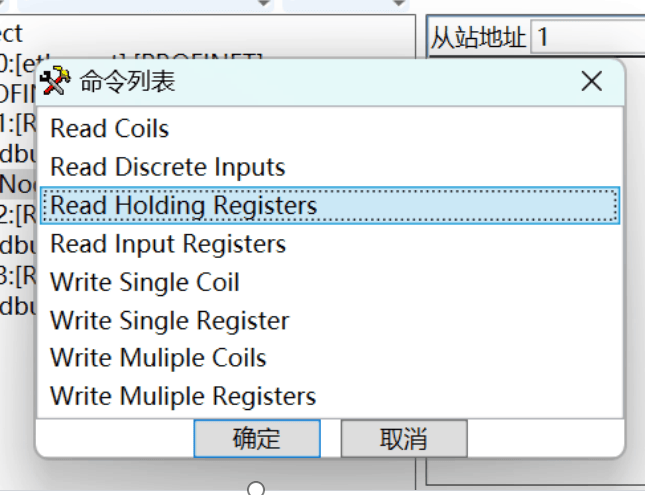

添加功能码，根据从站手册可得知支持03功能码读保持寄存器。

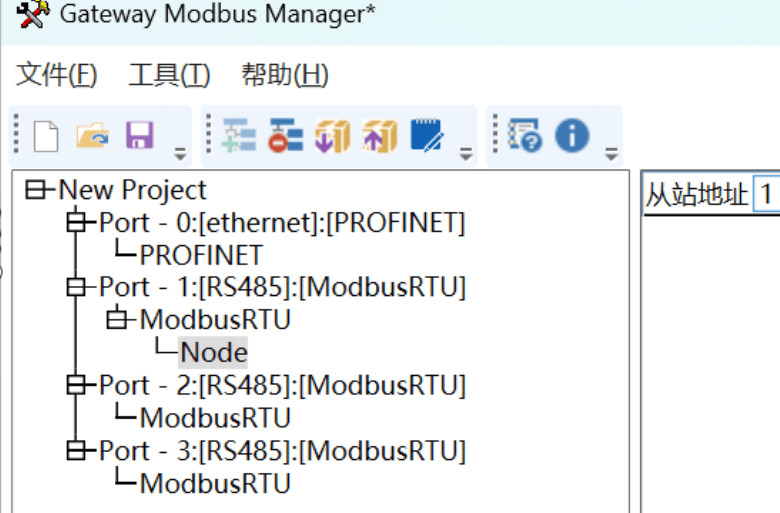

添加站地址和03功能码读保持寄存器。

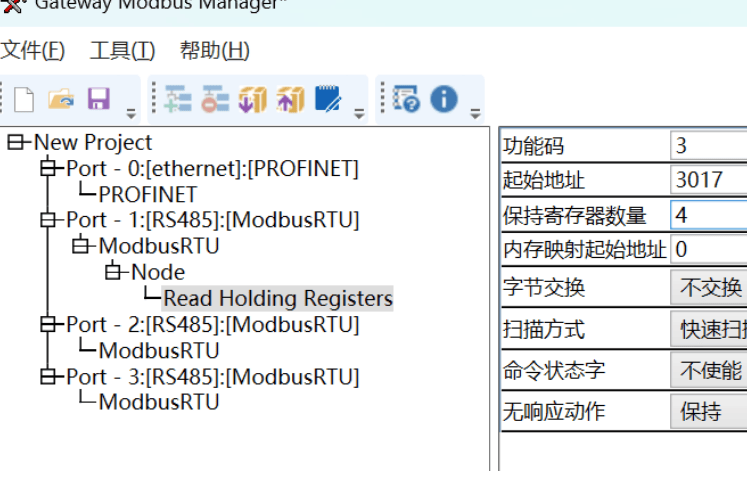

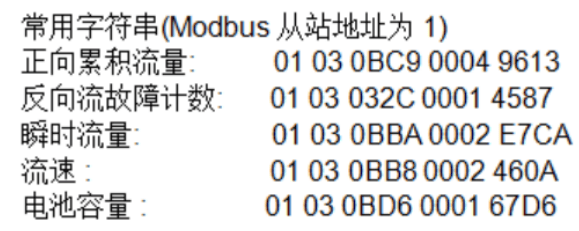

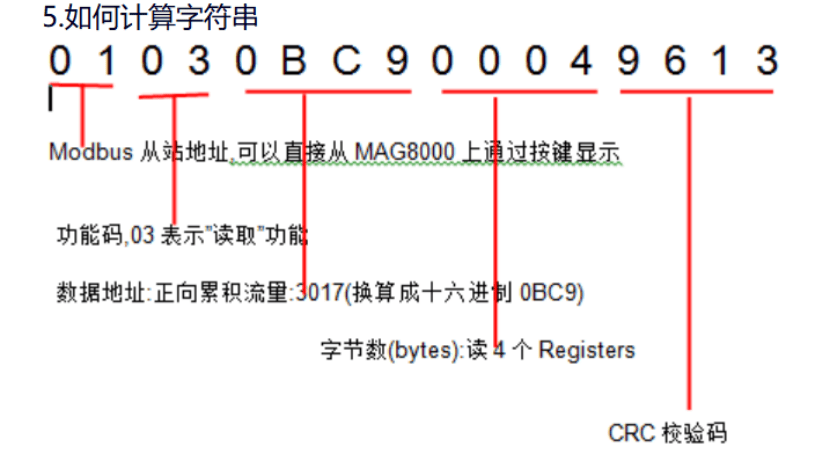

从报文示例中可得知正向累计流量寄存器地址为3017（0X0BC9）寄存器数量4个，所以网关进行如下配置。

同时可根据实际情况变更字节交换顺序以及掉线数据是否清零。

设置完成后下载配置进入网关。

PLC配置

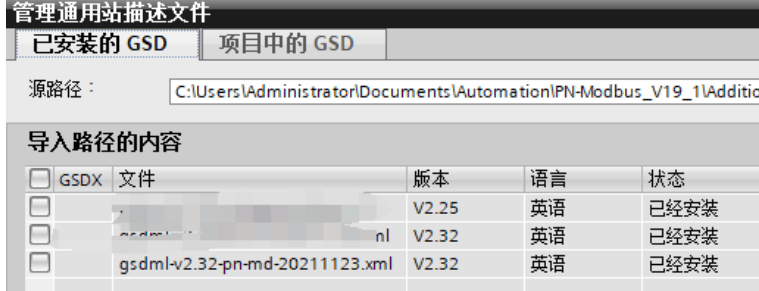

打开PLC组态软件，导入网关GSD文件。

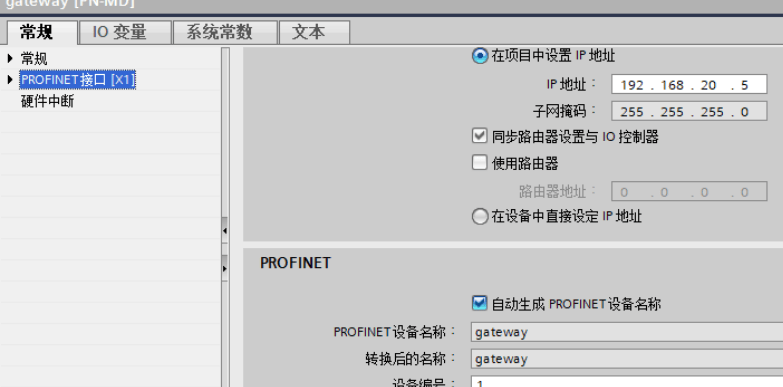

添加网关模块，设置设备名称及IP地址

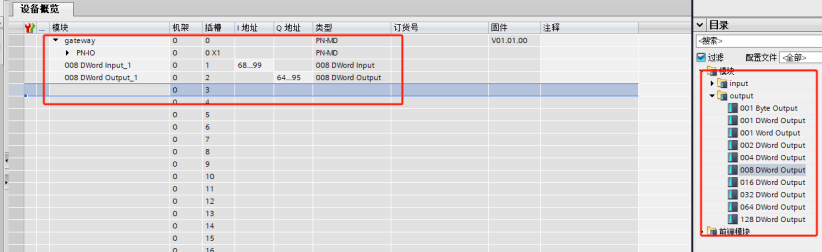

最后设置Profinet一侧的输入输出长度与地址

确认无误后将组态下载进入PLC并将从站设备名称及IP分配给网关即可。
