时间数字转换器TDC的FPGA方案及核心代码

目录

简介

方案

方案项目：

---

简介

时间到数字转换器（TDC）是将时间间隔（TI）转换为数字代码的高精度时间传感器。它们被广泛应用于时间分辨应用，如粒子物理等。大多数F使用级联携带链来形成抽头延迟线（TDL），因为携带链是现代fpga中的标准链，并有专用的路由资源。

方案

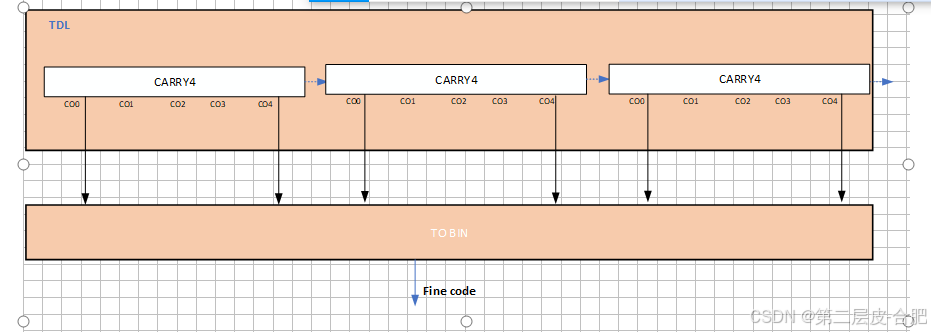

本方案采用FPGA的延时链进行设计，重点采用FPGA的carry4(ultrascale 系列是carry8)

方案项目：

时间分辨率和时间线性度是任何基于FPGA的TDC设计中的关键问题。

分辨率（最小可检测的时间值，通常称为最不显著位，LSB）是TDC的主要度量。对于TDL-TDC，它由携带链的传播延迟决定，可以定义为：

Q=T/n；

其中，T是采样时钟的周期，n是bin的数量。与XILINX 7系列相比，UltraScale系列的CY8的N数量增加了一倍，。然而，当分辨率提高时，线性度就会降低，气泡问题尤为突出。

延时链的不均匀和时钟的抖动（时钟边界）是造成非线性的两个主要因素。

原先方案采用40nm

FPGA 中的延迟链，并采用C0和C3作为触发器编码，时间精度可以达到23ps。

优化后方案如下，采用20nmFPGA，时间精度可以达到5ps。

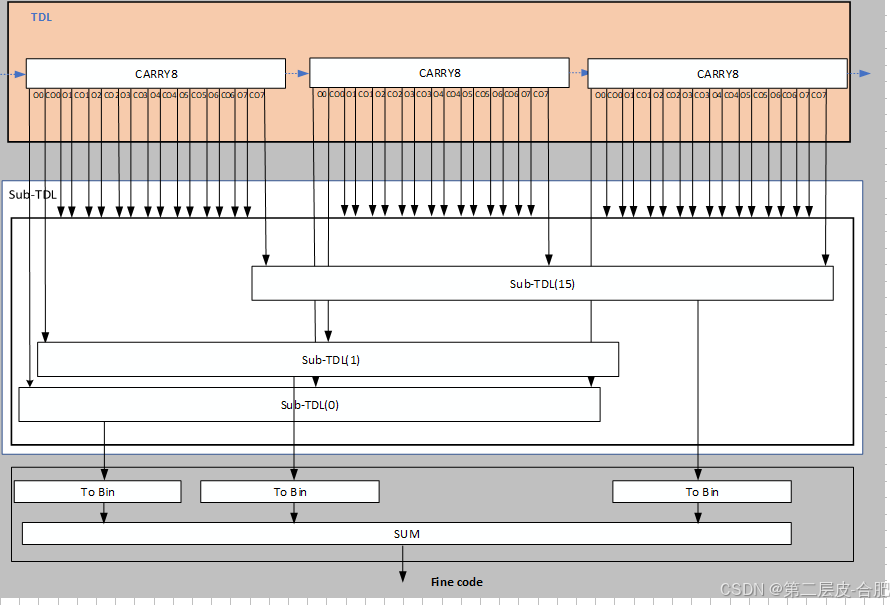

这里采用双采样模式，理论上精度为原先的4倍数。虽然输出是由DFFs采样的，但它们不能直接编码，因为有意外的逻辑转换（例如，“1”之间的意外的“0”或“0”之间的“1”），通常称为气泡。气泡是由于不均匀传输和时钟倾斜产生的。为了解决气泡问题，采用子sub的方式，子sub采用分解延长方式来减小，最小化时钟倾斜的影响，来减小气泡的输出。

核心代码

粗延时代码

module CoarseCounter(

input CLK_IN,

input RESET_IN,

output [23:0] Q_OUT

);

//wire declaration*****

wire [5:0] q1_i; wire [5:0] q2_i; wire [5:0] q3_i; wire [5:0] q4_i; wire ce1_i; wire ce2_i; wire ce3_i; wire ce4_i;

//*begin of code

counterX counterX_i1 ( .CLK (CLK_IN), // input clk .CE (ce1_i), // input ce .SCLR (RESET_IN), // input sclr .Q (q1_i) ); counterX counterX_i2 ( .CLK (CLK_IN), // input clk .CE (ce2_i), // input ce .SCLR (RESET_IN), // input sclr .Q (q2_i) ); counterX counterX_i3 ( .CLK (CLK_IN), // input clk .CE (ce3_i), // input ce .SCLR (RESET_IN), // input sclr .Q (q3_i) ); counterX counterX_i4 ( .CLK (CLK_IN), // input clk .CE (ce4_i), // input ce .SCLR (RESET_IN), // input sclr .Q (q4_i) ); assign ce1_i = 1'b1; assign ce2_i = (q1_i == 6'b111111) ? 1'b1 : 1'b0; assign ce3_i = (q1_i == 6'b111111 && q2_i == 6'b111111) ? 1'b1 : 1'b0; assign ce4_i = (q1_i == 6'b111111 && q2_i == 6'b111111 && q3_i == 6'b111111) ? 1'b1 : 1'b0; assign Q_OUT = {q4_i,q3_i,q2_i,q1_i};

endmodule

细延时代码

module carrychain_whole #(

parameter StepLength = 192)

(

input RESET_IN,

input CLK_IN,

input STRETCHHIT_IN,

output CO_OUT, output CHNLFIFOWR_OUT, output [7:0] CHNLFIFODATA_OUT, output LATCH_OUT, output HITCLR_OUT

);

//wire declaration******

localparam FineDataWidth = 8;

(* MARK_DEBUG="true" ) wire co_i;( MARK_DEBUG="true" *) wire en_latch_i;

(* MARK_DEBUG="true" *) reg [FineDataWidth-1:0] FineData_r; (* MARK_DEBUG="true" *) reg latch_r;

(* MARK_DEBUG="true" ) reg dataready_r;( MARK_DEBUG="true" ) reg dataready_r1;( MARK_DEBUG="true" *) reg dataready_r2;

(* MARK_DEBUG="true" ) wire [StepLength-1:0] stepdata_i;( MARK_DEBUG="true" *) wire [FineDataWidth-1:0] FineData_i;

//begin of code******

//--------fine data encode---------------- carrychain_plain #( .StepLength (StepLength)) carrychain_plain_i ( .CYINIT_IN (STRETCHHIT_IN), .CLK_IN (CLK_IN), .CO_OUT (co_i), .STEPDATA_OUT (stepdata_i) ); generate if (StepLength == 128) begin encoder_128 #( .StepLength (StepLength) ) encoder_i ( .reset (RESET_IN), .CLK (CLK_IN), .stepdata (stepdata_i), .Finedata (FineData_i) ); end else if (StepLength == 144) begin encoder_144 #( .StepLength (StepLength) ) encoder_i ( .reset (RESET_IN), .CLK (CLK_IN), .stepdata (stepdata_i), .Finedata (FineData_i) ); end else if (StepLength == 160) begin encoder_160 #( .StepLength (StepLength) ) encoder_i ( .reset (RESET_IN), .CLK (CLK_IN), .stepdata (stepdata_i), .Finedata (FineData_i) ); end else begin encoder_192 #( .StepLength (StepLength) ) encoder_i ( .reset (RESET_IN), .CLK (CLK_IN), .stepdata (stepdata_i), .Finedata (FineData_i) ); end endgenerate //---------control signals generate----------------- always @(posedge CLK_IN) begin latch_r <= stepdata_i[0]; dataready_r <= (~latch_r)&(stepdata_i[0]); dataready_r1 <= dataready_r; dataready_r2 <= dataready_r1; end //-----------output data generate------------- always @(posedge CLK_IN) if(RESET_IN) FineData_r <= 8'b0; else if(dataready_r1) FineData_r <= FineData_i; else FineData_r <= FineData_r; //-----------output assignment------------ assign CHNLFIFODATA_OUT = FineData_r; assign LATCH_OUT = latch_r; assign CHNLFIFOWR_OUT = dataready_r2; assign HITCLR_OUT = latch_r & stepdata_i[0]; assign CO_OUT = co_i;

endmodule
