NVMe高速传输之摆脱XDMA设计20：PCIe请求模块设计（上）

请求模块的具体任务是将系统的请求转换成为axis接口形式的TLP或配置管理接口信号。这些请求主要包含初始化配置请求和门铃写请求，初始化配置请求由初始化模块发起，当配置请求的总线号为0时，请求通过Cfg_mgmt接口发送给PCIE硬核，当配置请求的总线号不为0时，请求以PCIe配置请求TLP的格式从axis_rq接口发送到PCIE硬核，然后由硬核驱动数据链路层和物理层通过PCIe3.0X4接口发送给下游设备，下游设备的反馈通过axis_rc接口以CPL或CPLD的形式传回。门铃写请求由NVMe控制模块发起，请求以PCIe存储器写请求TLP的格式从axis_rq接口交由PCIE硬核发送。

由于发起请求的模块存在多个，并且在时间上初始化模块先占用请求，NVMe控制模块后占用请求，不会出现请求的竞争，因此设置一条内部请求总线用于发起请求和接收响应，该请求总线也作为请求模块的上游接口。请求模块的请求总线接口说明如表1所示。无论是配置请求还是门铃写请求，请求的数据长度都只有一个双字，因此设置读写数据位宽均为32比特。

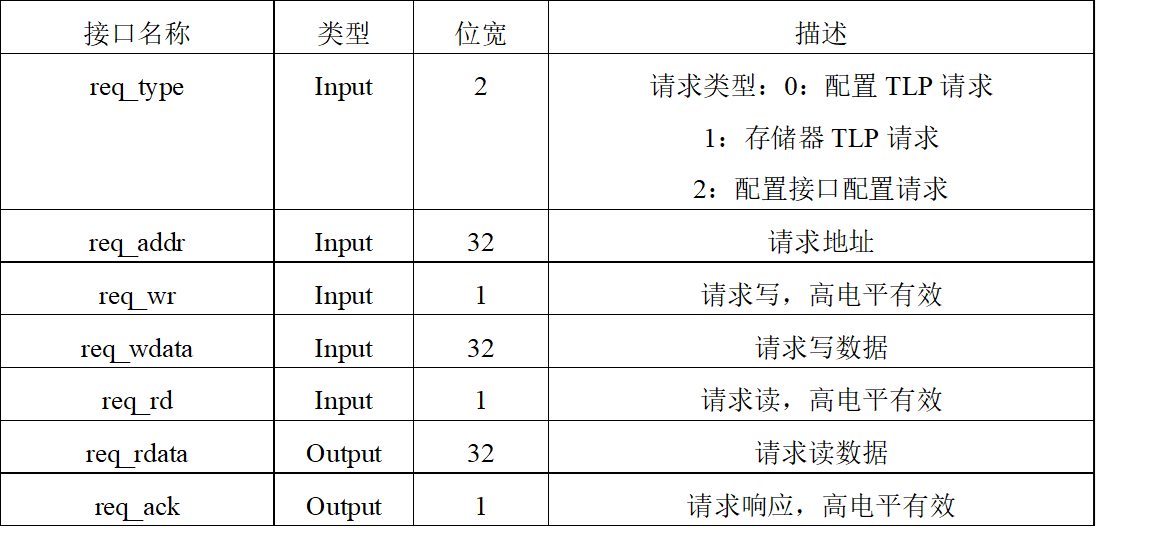

表1 请求总线接口
