一、OpenCV概述与技术演进

1.1技术历史

OpenCV（Open Source Computer Vision Library）是由Intel于1999年发起创建的开源计算机视觉库，后来交由OpenCV开源社区维护，旨在为计算机视觉应用提供通用基础设施。经历20余年发展，现已成为全球使用率最高的视觉库，主版本每年都在更新。其名称中“Open”强调开源特性（BSD许可），“CV”则代表计算机视觉的核心使命。

1.2核心特性解析

跨平台性：支持Windows/Linux/macOS/Android/iOS等主流系统，实现“一次编写，多端部署”；
多语言接口：原生C++实现核心算法，提供Python/Java/JS等高级语言封装，降低开发门槛；
高效性能：基于SIMD指令集（SSE/AVX）优化，1080p图像处理ms级，满足实时需求；
算法生态：集成2500+优化算法，覆盖传统图像处理与深度学习（如YOLO/ResNet）.

1.3opencv的安装与部署

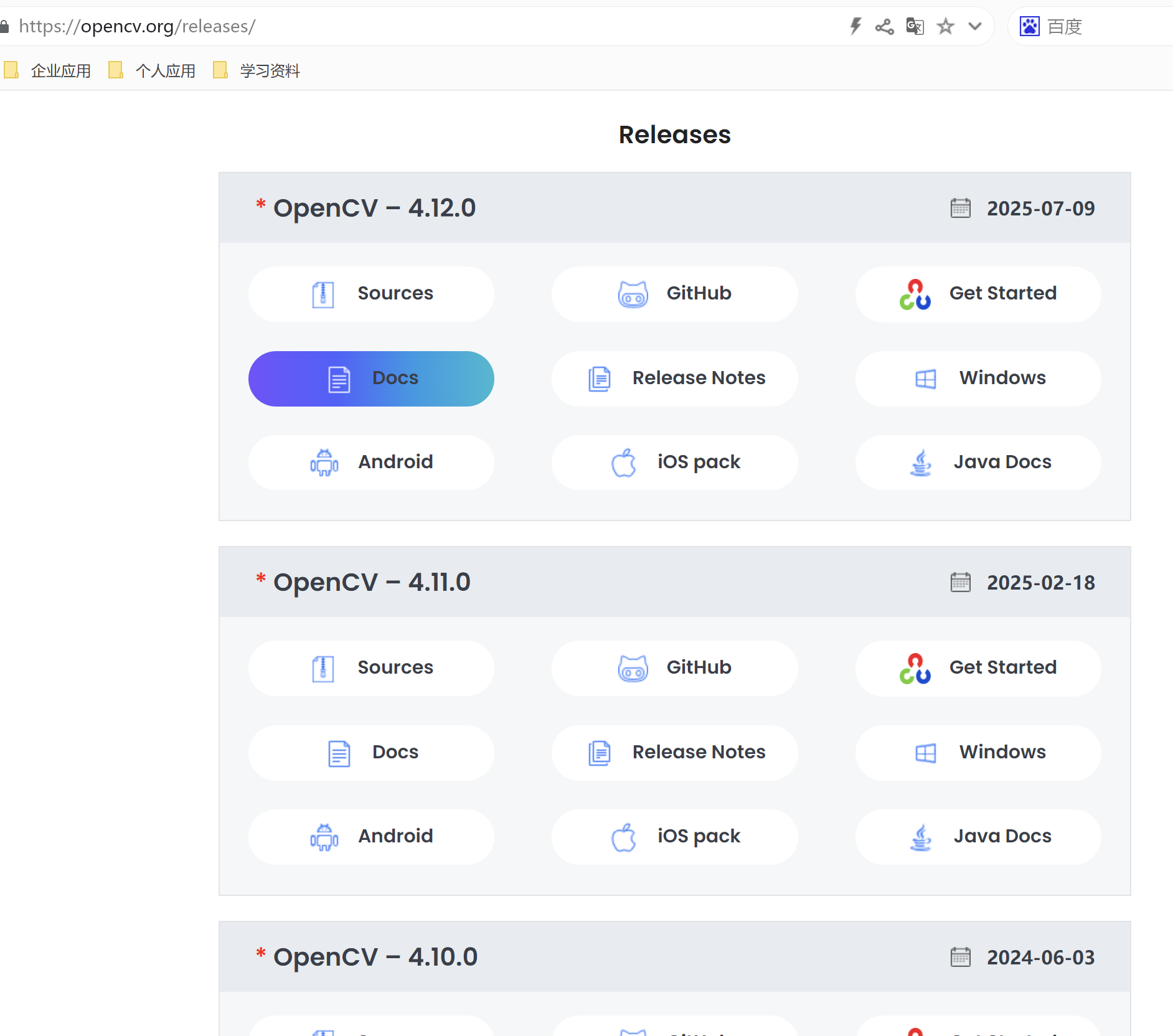

Windows上的opencv的安装现在非常简单，直接在官网下载安装包（实际上就是个压缩包），解压即可；Linux上安装可能需要源码编译（不同的处理器对应不同的交叉编译链），可以在官网下载源码进行编译。点击到OpenCV官网。现在已经发行到4.12.0版本了。
在这里插入图片描述

二、架构解析：模块化设计思想

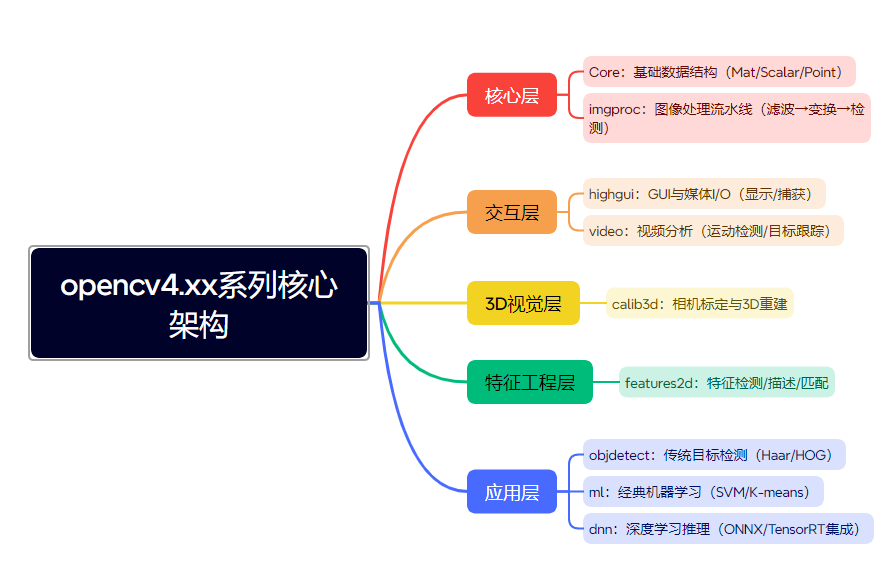

2.1OpenCV采用分层模块化架构

在这里插入图片描述

2.2模块功能对比：

模块名称	核心功能	关键算法	性能指标
Imgproc	图像变换与增强	高斯滤波/Sobel边缘检测	1080p处理≤3ms
Calib3d	三维重建	SFM立体匹配	标定误差<0.1像素
DNN	深度学习推理	ONNX模型支持	GPU推理延迟≤15ms

三、核心数据结构深度剖析

3.1Mat对象：图像存储基石

3.1.1 Mat介绍

Mat（Matrix）是OpenCV最核心的数据结构，其内存模型设计精妙。是 OpenCV 中最核心的类之一，用于表示和操作多维矩阵数据，尤其在图像处理中扮演着基础角色。理解Mat类是使用 OpenCV 进行计算机视觉开发的关键：

class Mat {
public:int dims;          // 维度（图像为2维）int rows, cols;    // 图像高度与宽度uchar* data;       // 像素数据指针int* refcount;     // 引用计数器（关键！）
};

3.1.2 Mat 类的核心作用

内存管理

自动分配和释放内存，避免手动管理内存（如 C++ 中的new和delete）。
使用引用计数系统：多个Mat对象可共享同一数据，最后一个对象释放时自动回收内存。

多维矩阵表示

支持任意维度的矩阵（如 2D 图像、3D 点云）。
存储多种数据类型（如uchar、float、double）。

图像处理优化

针对图像操作进行了底层优化（如连续内存布局、高效像素访问）

3.2数据存储特点：

彩色图像：三维数组 (height, width, 3)，通道顺序BGR（非RGB）;
灰度图像：二维数组 (height, width)，像素值范围0-255;
支持多种数据类型：CV_8U（0-255）、CV_32F（浮点型）等，适应不同场景；

3.3 辅助数据结构体系

结构名	维度	典型用途	示例
Scalar	1D	多通道值存储	(B, G, R)
Point	2D	坐标点	(100, 200)
Rect 4D	4D	矩形区域	(x, y, w, h)

四、内存管理机制与性能优化

4.1内存操作原理

引用计数机制：Mat对象通过refcount实现共享数据，复制时仅递增计数（浅拷贝），避免重复存储.
深拷贝操作：

Mat img1 = imread("image.jpg");
Mat img2 = img1;               // 浅拷贝（共享data）
Mat img3 = img1.clone();       // 深拷贝（独立内存）

ROI（Region of Interest）：通过矩阵切片实现局部操作，无数据复制：

roi = img[100:300, 200:400]  # 仅创建视图[6](@ref)

4.2内存泄漏防控

窗口资源释放：cv2.destroyAllWindows()强制关闭GUI窗口;
对象显式销毁：

del img       // 删除对象引用
gc.collect()  // 触发垃圾回收

视频处理规范：

cap = cv2.VideoCapture("video.mp4")
while cap.isOpened():ret, frame = cap.read()if not ret: break# 处理帧...frame = None  # 及时释放帧内存[9](@ref)
cap.release()     # 释放捕获器

五、使用初探：从数据结构到图像处理

简单列举几个Mat对象操作示例：

5.1 图像读写与显示

#include <opencv2/opencv.hpp>
using namespace cv;int main() {// 读取图像（自动分配Mat内存）Mat image = imread("input.jpg", IMREAD_COLOR);if (image.empty()) {std::cerr << "图像加载失败！" << std::endl;return -1;}// 显示图像namedWindow("Display Window", WINDOW_AUTOSIZE);imshow("Display Window", image);// 保存图像（压缩质量参数）std::vector<int> params {IMWRITE_JPEG_QUALITY, 90};imwrite("output.jpg", image, params);waitKey(0); // 阻塞等待按键return 0;
}

关键点：

Mat对象自动管理内存，无需手动释放。
imread支持多种格式（JPEG/PNG等），IMREAD_GRAYSCALE可强制转为灰度图

5.2 图像处理流水线（边缘检测）

Mat detectEdges(Mat img) {Mat gray, blurred, edges;// BGR转灰度（减少计算量）cvtColor(img, gray, COLOR_BGR2GRAY); // 高斯滤波降噪（核尺寸需为奇数）GaussianBlur(gray, blurred, Size(5, 5), 0); // Canny边缘检测（双阈值抑制噪声）Canny(blurred, edges, 100, 200); return edges;
}

性能优化：

灰度化减少75%内存占用（3通道→1通道）。
高斯核尺寸增大可增强平滑效果，但会降低实时性

5.3 视频实时处理（摄像头捕获）

VideoCapture cap(0); // 打开默认摄像头
if (!cap.isOpened()) return -1;Mat frame;
while (true) {cap >> frame; // 捕获帧（自动内存复用）if (frame.empty()) break;Mat gray;cvtColor(frame, gray, COLOR_BGR2GRAY);imshow("Live Video", gray);if (waitKey(30) == 'q') break; // 30ms帧率≈33FPS
}
cap.release(); // 显式释放摄像头资源

注意事项：

VideoCapture的“>>”操作符复用frame内存，完美的避免了频繁分配的问题；
循环中必须调用waitKey刷新GUI事件

5.4 对象检测（Haar级联人脸识别）

CascadeClassifier face_cascade;
face_cascade.load("haarcascade_frontalface_default.xml");vector<Rect> faces;
// 多尺度检测（缩放步长1.1，最小邻域数3）
face_cascade.detectMultiScale(gray_image, faces, 1.1, 3, 0, Size(30, 30));for (const auto& face : faces) {rectangle(image, face, Scalar(255, 0, 0), 2); // 蓝色框标记
}
