Modbus RTU转Profinet网关接涡街液体流量计到西门子1200 PLC系统

Modbus RTU转Profinet网关接涡街液体流量计到西门子1200 PLC系统

在工业自动化场景中，设备间的通信协议差异常常需要通过协议转换来解决。本文以Modbus RTU转Profinet网关为核心，探讨如何将涡街液体流量计接入西门子1200 PLC系统（S7-1200），并分析其技术实现与实际应用价值。

涡街液体流量计通常采用Modbus RTU协议（如RS485接口）传输数据，而西门子1200 PLC的Profinet网络则基于工业以太网协议。两者如同“语言不通的协作者”，需通过Modbus RTU转Profinet网关实现双向转换。

实施步骤：从接线到数据映射

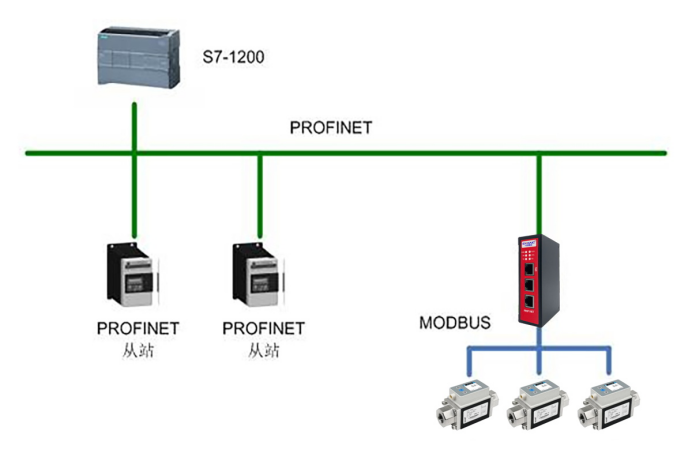

1. 硬件连接

流量计→Modbus RTU转Profinet网关：通过RS485电缆连接涡街流量计的Modbus RTU接口与网关的串口。

Modbus RTU转Profinet网关→PLC：Modbus RTU转Profinet网关通过以太网接入西门子1200 PLC的Profinet端口，并分配IP地址。

注意：需确保Modbus RTU转Profinet网关的Modbus从站地址与流量计一致，避免冲突。

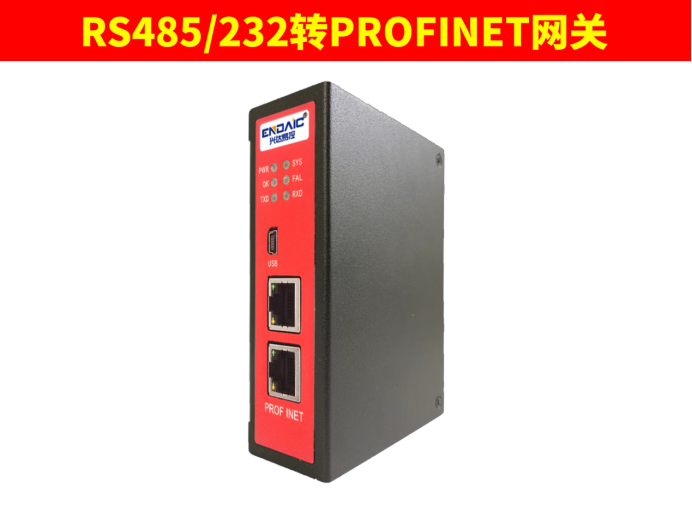

2. Modbus RTU转Profinet网关配置

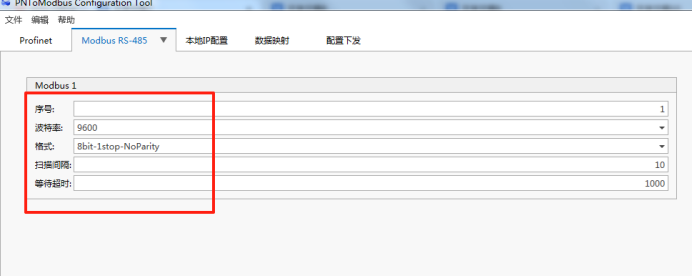

参数设置：在Modbus RTU转Profinet网关配置工具中，定义Modbus设备的波特率（如9600bps）、数据位、停止位等。

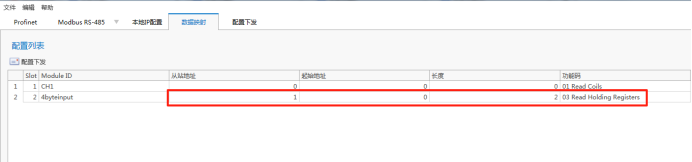

数据映射：将流量计的寄存器地址（如瞬时流量寄存器0x0000）映射为Profinet网络中的IO变量，供PLC直接调用。

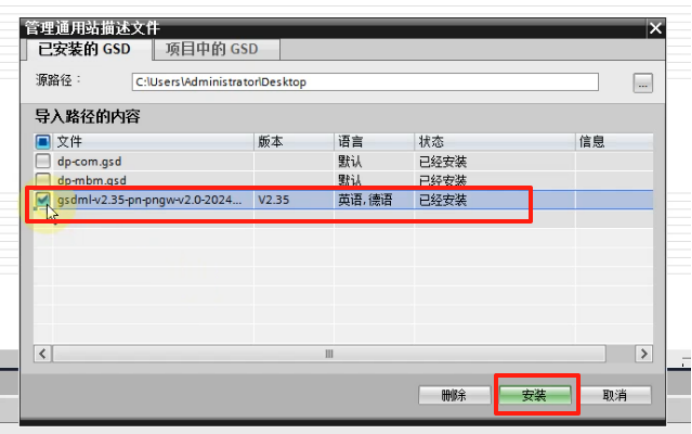

在博图编程软件安装Modbus RTU转Profinet网关GSD文件

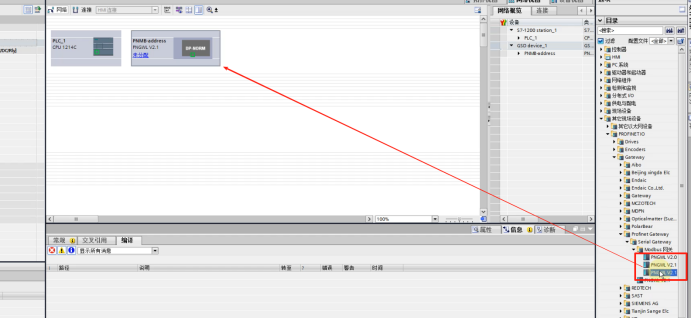

找到安装好的Modbus RTU转Profinet网关驱动并拖拽到组态页面

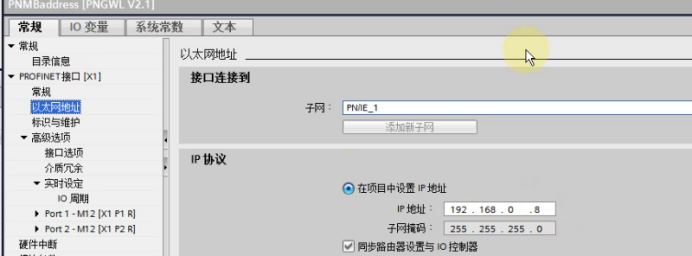

分配Modbus RTU转Profinet网关IP地址

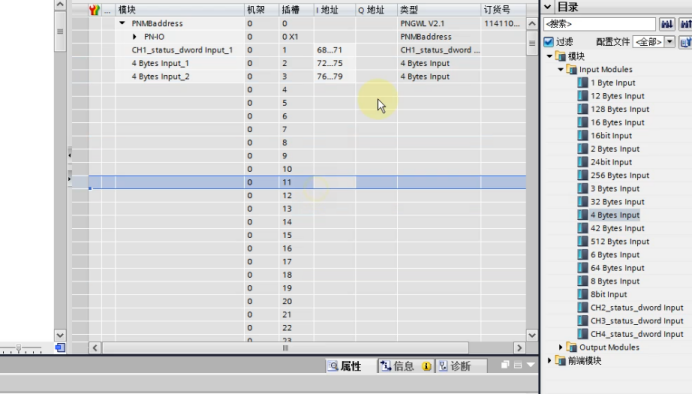

添加输入输出指令

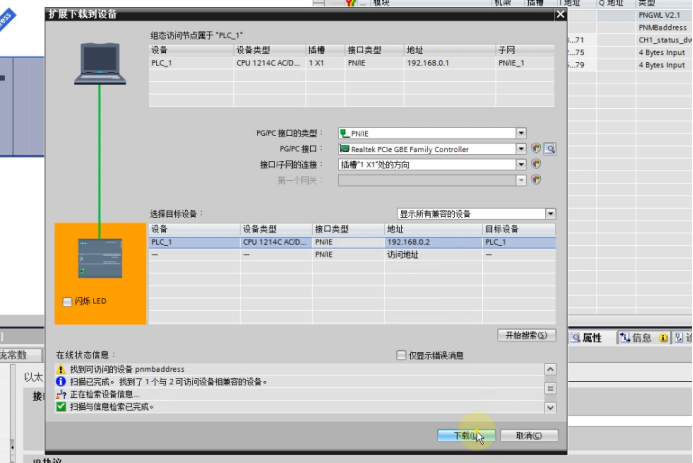

最后下载组态到plc

通过Modbus RTU转Profinet网关，涡街液体流量计与西门子1200 PLC的集成变得高效且灵活。这一方案不仅解决了协议差异问题，还为工业现场的数字化升级提供了可复用的技术路径。未来，随着IoT技术的发展，此类网关或将进一步融合边缘计算能力，实现更智能的数据处理与决策支持。
